山地车中轴BB30适配底部托架组件

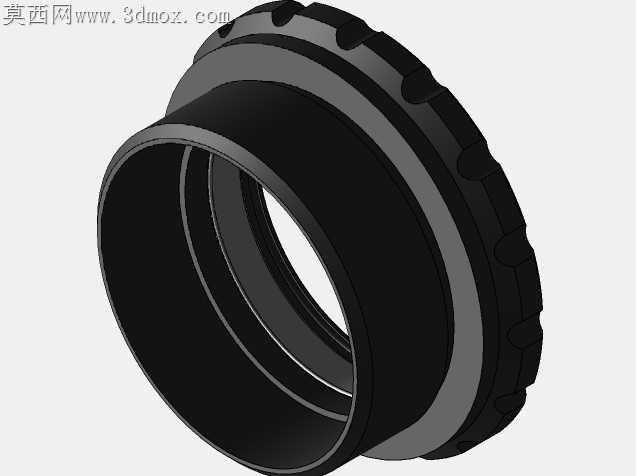

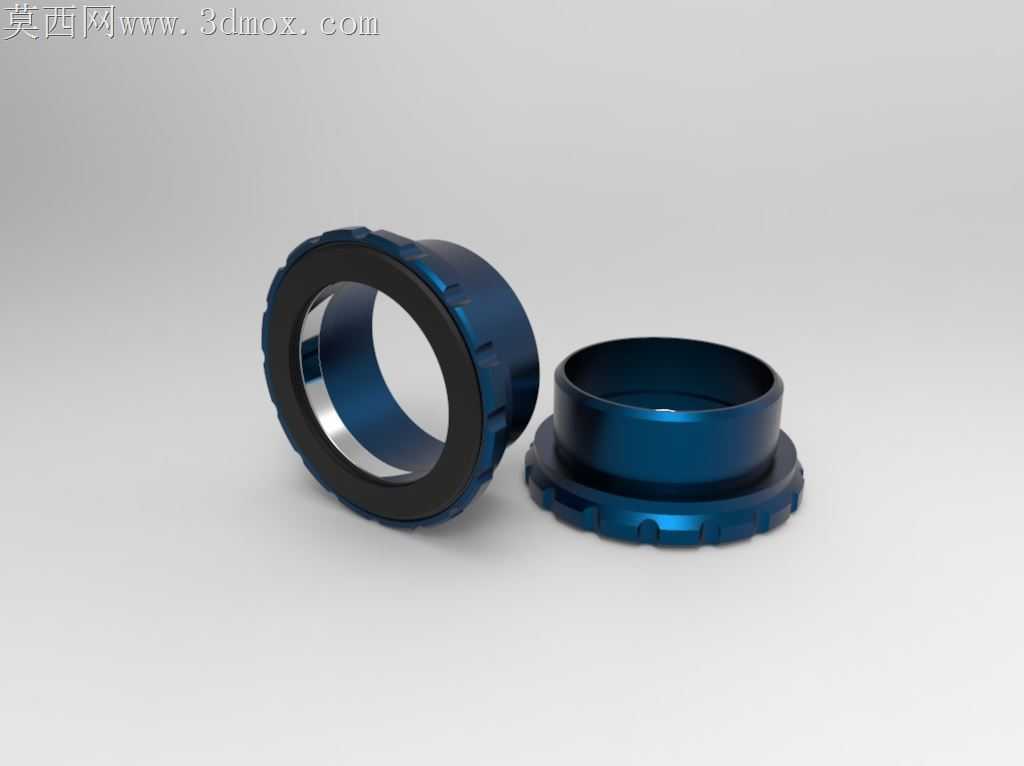

山地车中轴部位长期承受踩踏交变载荷，泥水渗入、公差错位带来的异响、旷量问题，一直是轻量改装件绕不开的加工适配痛点。这套适配BB30规格的底部托架，在加工适配层面做了不少针对性的细节调整，完全贴合30mm轴径超轻轮组的装配需求。外圈带防滑齿的锁紧环，齿形没有做尖锐直角，而是留了0.2mm的圆角过渡，数控车削加工时能避免刀尖崩损，同时装配时扳手咬合不会刮花阳极氧化层，锁紧后齿面和车架中管端面的咬合摩擦力足够，不会因为长期踩踏震动出现松脱退牙的问题。内圈嵌合的密封胶圈槽，深度控制在1.2mm，胶圈压缩量刚好保持在25%的合理区间，既不会因为压合过紧增加转动阻尼，也不会因为压缩量不足留下泥水渗入的缝隙，加工时槽壁的同轴度公差控制在0.02mm以内，胶圈装配后不会出现偏磨，能在山地越野的泥水工况下保持更长的密封寿命。承托轴套的法兰边做了渐变减薄处理，最薄处仅1.8mm，加工时采用一次装夹车削成型，避免二次装夹带来的端面跳动，法兰边缘的防滑凸点高度控制在0.3mm，和车架中管的定位凹槽贴合时不会出现过盈压装导致的车架漆面损伤，同时能抵消踩踏时的周向转动扭力，不需要额外打胶固定就能保持定位稳定。两个配合件的接合面做了微米级的精车处理，表面粗糙度控制在Ra0.8，装配时不需要涂抹润滑脂就能顺畅滑入，接合缝隙控制在0.01mm以内，不会出现藏污纳垢的死角。阳极氧化层的厚度控制在10μm，既保证了表面硬度足够抗踩踏剐蹭，也不会因为氧化层过厚导致配合尺寸超差，装配时出现卡滞。轴套内壁的导向段做了15度的导入倒角，压入中轴时不会刮伤轴体表面的润滑涂层，倒角处的毛刺经过三次人工去刺处理，不会有细微金属屑掉落到轴承部位造成异常磨损。这套托架在加工时特意避开了薄壁件易变形的加工难点，锁紧环的外圈壁厚做了非等厚设计，受力集中的齿根部位加厚0.5mm，非受力区域做减薄处理，整体重量控制在40g的超轻水准，同时刚性完全满足高强度越野的踩踏需求，不会出现发力时的形变旷量。
