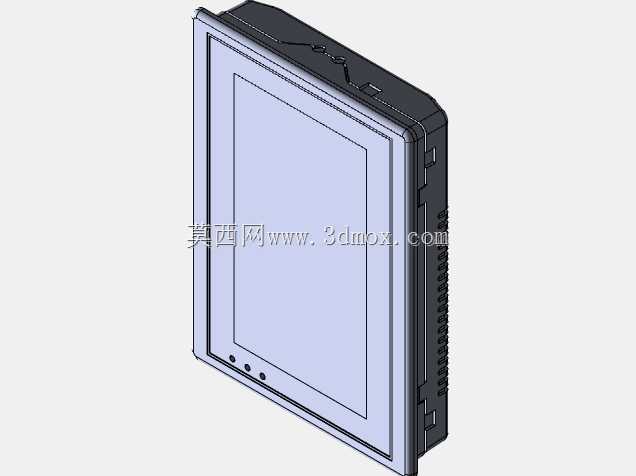

嵌入式数显温控调节仪表结构设计

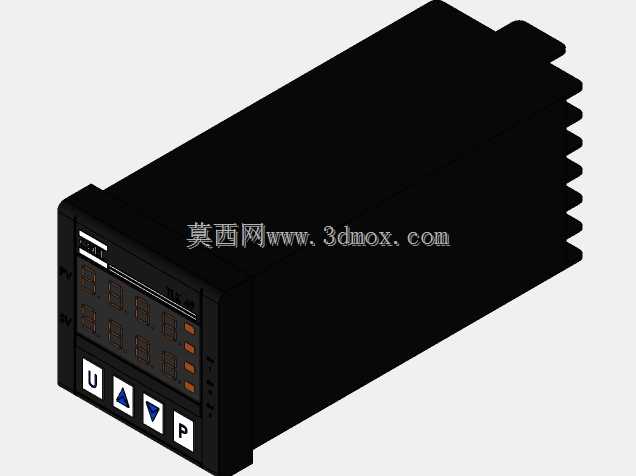

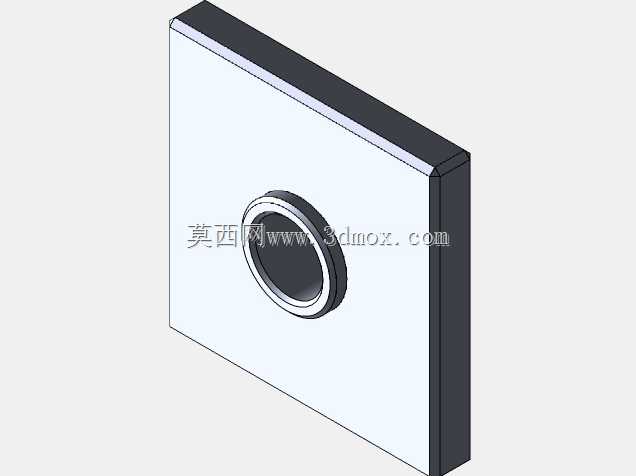

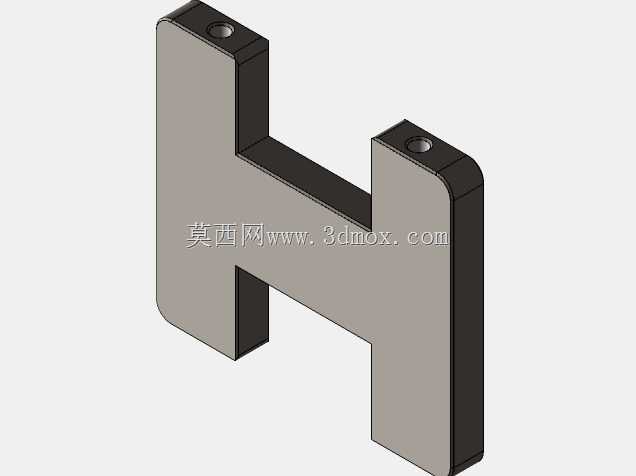

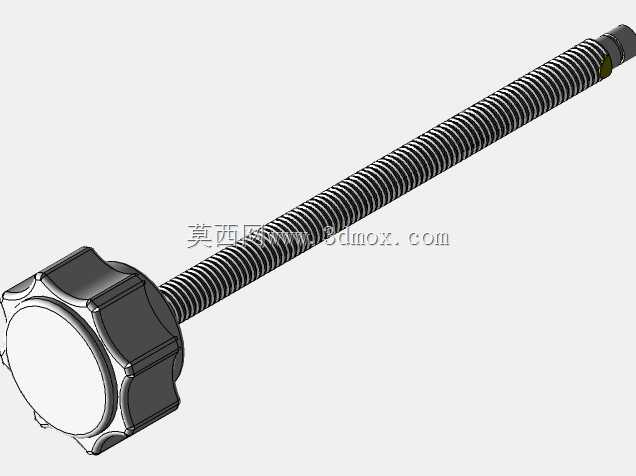

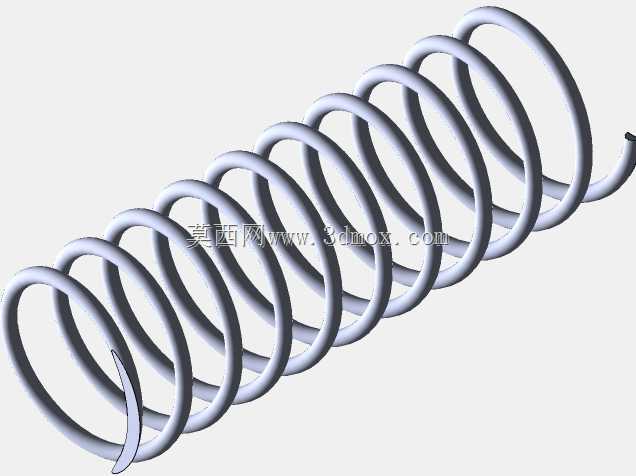

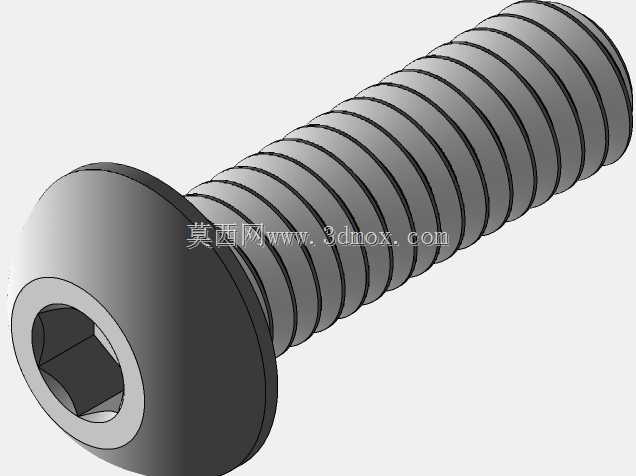

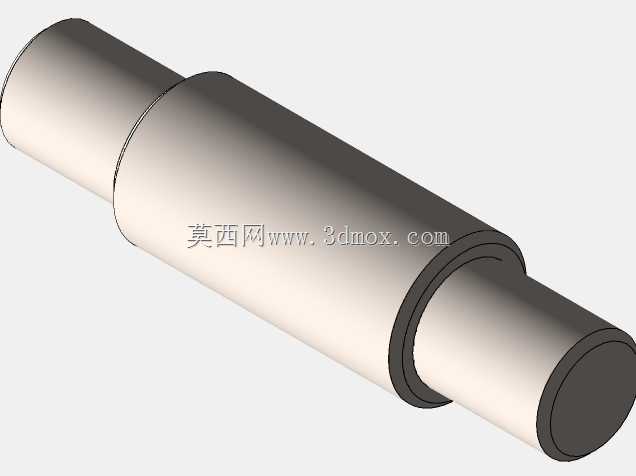

　　这款嵌入式数显温控调节仪表，主要面向工业设备的温度闭环控制场景设计，常见应用在小型工业烘箱、实验加热台、小型热封设备、半导体点胶工位温控、小型注塑机料筒段温控等需要精准温度采集与输出调节的工位，作为设备电控系统的前端温控执行单元，替代传统的指针式温控表，提升温控精度与参数可视化程度。从结构设计思路来看，整体采用标准DIN导轨嵌入式安装的面板式结构，前面板与机身壳体做了卡扣式衔接，前面板边缘做了0.8mm的凸边限位，安装时可以卡在电控柜面板的开孔处，不需要额外的固定支架，仅靠机身两侧的弹性卡扣就能完成锁紧，适配1.2-2.5mm厚度的冷轧钢电控柜面板，开孔尺寸遵循通用的48*48mm工业仪表开孔标准，安装后前面板与电控柜表面齐平，

　　不会突出过多影响柜面布局，机身深度控制在95mm以内，预留了柜内接线与散热的空间，不会和柜内的走线槽、其他电气元件产生干涉。前面板的布局做了分区设计，上半部分为双四位数码管显示区，上方数码管实时显示当前采集到的温度实测值，下方数码管显示设定的目标温度值，数码管采用高亮度红色发光管，在车间正常照明环境下3米范围内可以清晰读取数值，不会因为环境光过强出现看不清数值的情况。显示区下方设置了四个操作按键，从左到右分别为功能切换键、数值上调键、数值下调键、参数确认键，按键采用凸起式硅胶按键，按键行程1.2mm，按压力度控制在1.2N-1.8N之间，操作时有明确的触感反馈，戴薄劳保手套也可以正常操作，不会出现按动无响应或者误触的情况，

　　按键下方做了防水防尘的硅胶密封垫，达到IP65的前面板防护等级，可以应对车间少量飞溅的切削液、灰尘，不会因为杂物进入按键缝隙导致按键失效。机身壳体采用阻燃ABS材质注塑成型，壳体侧面做了多道平行的散热筋结构，既可以提升壳体的结构强度，避免安装时挤压导致壳体变形，也可以增大壳体的散热面积，将仪表内部电源模块、主控电路板工作时产生的热量通过散热筋传导到柜内空气中，长时间连续工作时机壳表面温度不会超过45℃，不会影响周边电气元件的正常运行。机身尾部为接线端子区，采用栅栏式接线端子，端子间距5.08mm，每个接线位可以容纳0.5-2.5平方毫米的多股铜芯线，端子螺丝采用M3规格的镀锌螺丝，拧紧力矩0.5N·m即可保证接线牢固，

　　不会出现接线松动导致的接触不良问题，接线区做了清晰的丝印标识，分别对应温度传感器输入、电源输入、控制信号输出、报警信号输出的接线位，接线时不需要额外查阅说明书就能完成接线，降低现场接线的出错概率。从功能适配性来看，这款仪表的结构设计兼容K型热电偶、PT100热电阻两种常用的温度传感器输入，内部电路板做了分层布局，电源层与信号层做了屏蔽隔离，避免车间内的变频器、伺服电机产生的电磁干扰影响温度采集精度，采集精度可以控制在±0.5%FS以内，满足常规工业温控场景的精度要求。输出端兼容继电器输出与固态继电器驱动信号两种输出模式，可以根据外接的加热执行元件选择对应的输出方式，不需要额外加装转接模块。在安装边界设计上，考虑到多台仪表并排安装的场景，相邻仪表的安装开孔中心距控制在52mm，安装后仪表之间留有2mm的间隙，既可以保证柜面布局紧凑，也不会因为仪表之间距离过近影响散热，同时预留了参数设置的操作空间，不会出现相邻仪表按键互相干扰的情况。机身的所有棱角都做了R1.5的圆角处理，安装时不会划伤操作人员的手部，壳体表面做了细磨砂纹理处理，不容易残留指纹与污渍，日常维护时用干布擦拭即可清理表面灰尘，不需要使用特殊的清洁剂。
