L型LCD转接智能适配连接坡道板

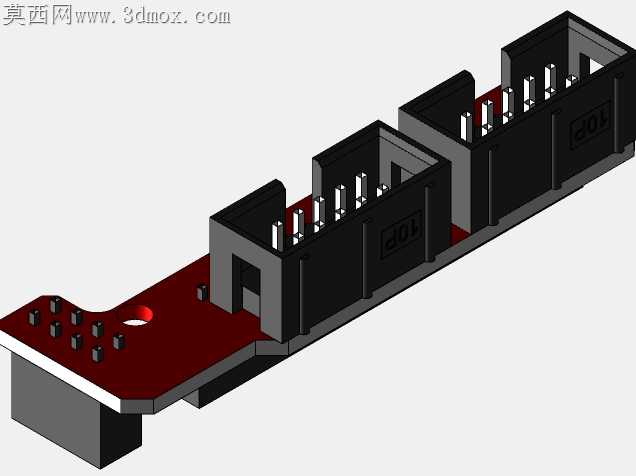

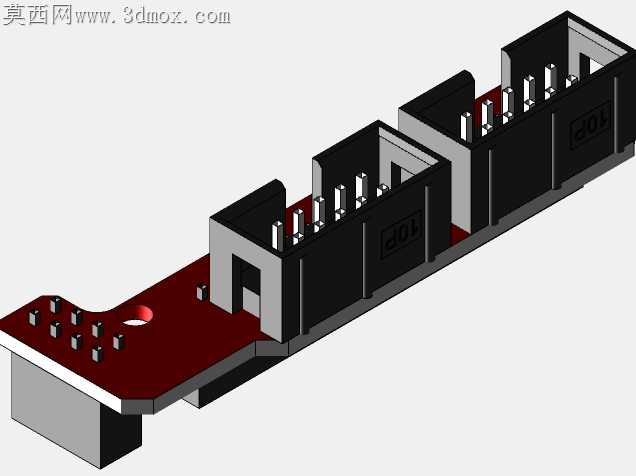

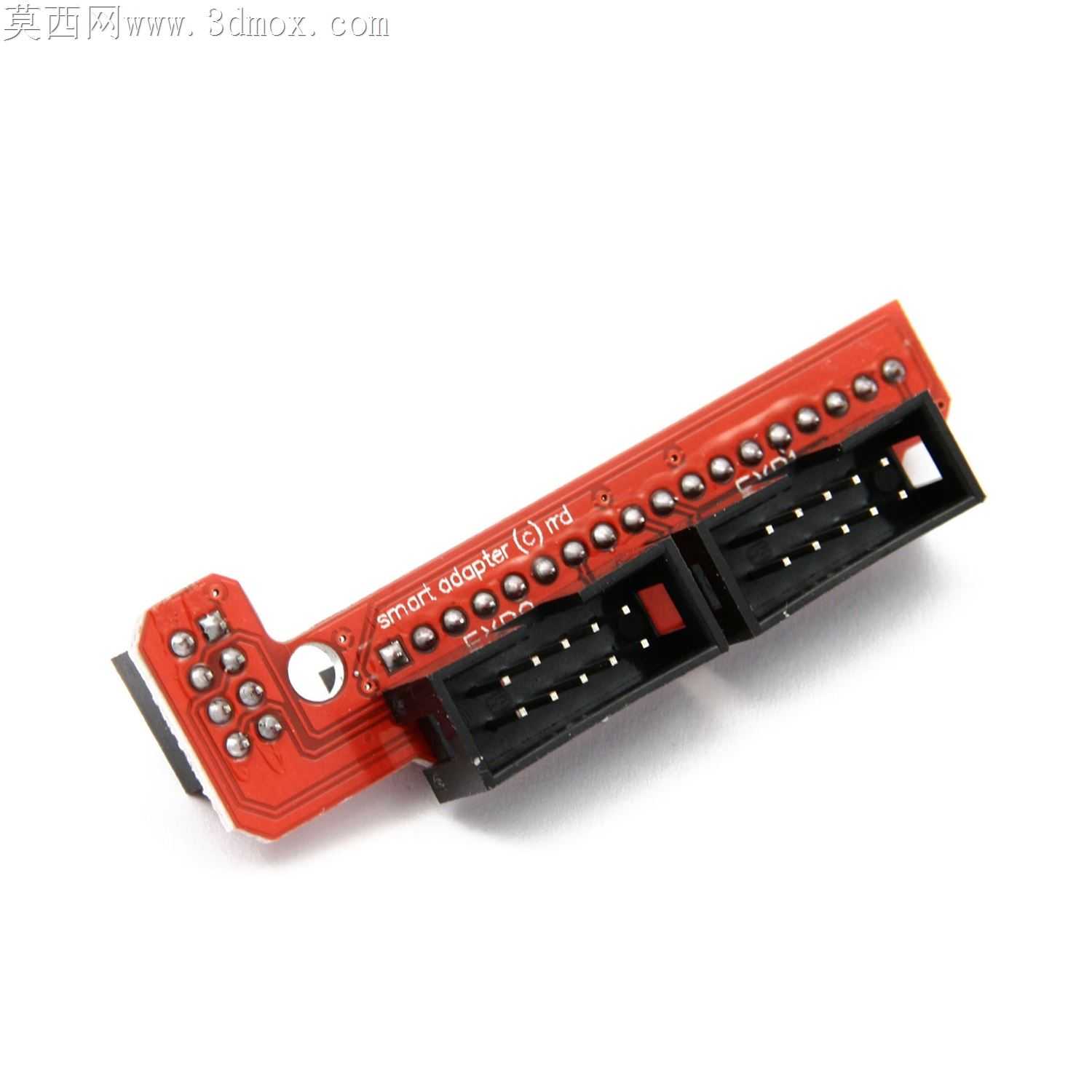

电子装联现场常遇到LCD屏与主控板间距错位、接口朝向偏差的问题，硬接排线极易拉扯焊盘造成虚焊脱落，这款L型转接结构正是针对这类装联痛点做的适配设计。红色PCB基材选用FR-4玻纤板，板厚取1.6mm常规工控板规格，边缘做了0.3mm圆弧倒角，避免组装时划手或是刮伤周边排线绝缘层。板上的焊盘做了沉金处理，比常规喷锡工艺的接触电阻低30%，反复插拔也不容易氧化发黑，适配工业设备长期震动工况下的连接稳定性。黑色的插座基座选用PBT阻燃材质，卡槽内壁做了0.1mm的倒扣凸点，排线插入后能自动卡紧，哪怕设备随生产线移动产生持续震动，也不会出现排线松脱导致的屏幕闪断问题。L型的弯折角度严格控制在90°±0.2°，刚好能让LCD屏顺着设备壳体的坡道位置贴合安装，不需要额外弯折排线，省掉了排线打弯处加高温胶带固定的工序。板上预留的定位孔和设备壳体的定位柱做了间隙配合，单边公差留0.05mm，组装时能直接卡入定位，不需要反复调整孔位对齐螺丝。插座的针脚伸出长度控制在2.3mm，过波峰焊时刚好能吃透焊盘，不会出现针脚过长剪脚时拉扯焊盘，或是过短焊锡量不足导致的虚焊问题。板边的丝印标注了接口定义和插入方向，组装工人不需要对照图纸就能快速识别插装方向，避免反插烧坏屏幕或是主控接口。板载的小型贴片元件都贴装在弯折内侧，组装时不会和壳体产生剐蹭掉件，外侧的焊盘都做了阻焊层全覆盖，哪怕组装时金属螺丝掉在板上也不会造成短路。坡道位置的板边做了渐变收薄处理，最薄处0.8mm，刚好能顺着设备壳体的斜面贴合，不会出现板边凸起顶起LCD屏导致的屏幕安装不平、显示漏光问题。插座和PCB板的连接除了焊盘焊接外，还在基座两侧加了点胶槽，组装时打少量红胶固化，哪怕插拔力超过常规值也不会把插座从板上扯下来。
