V门磁电机轻量化镂空结构设计方案

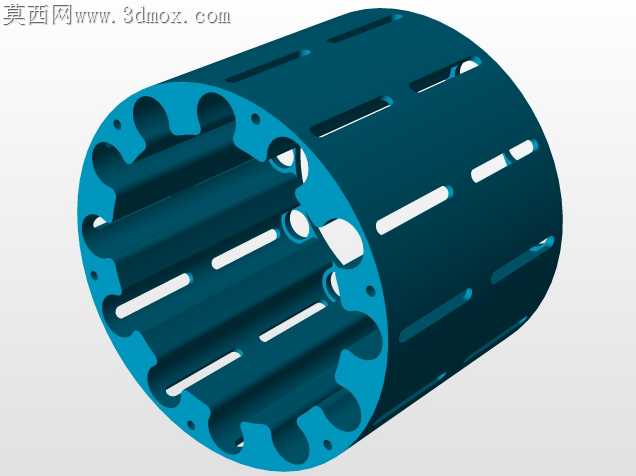

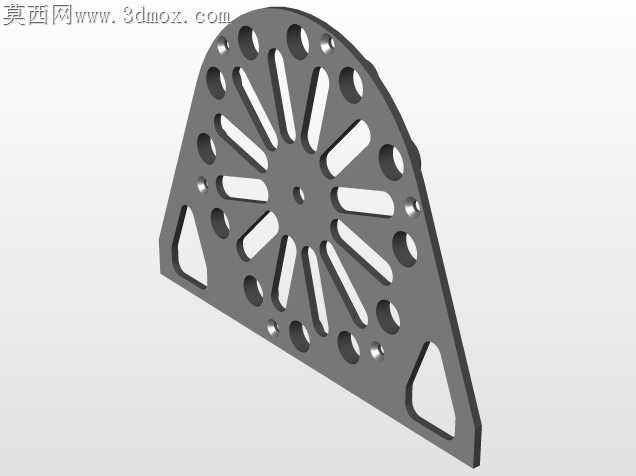

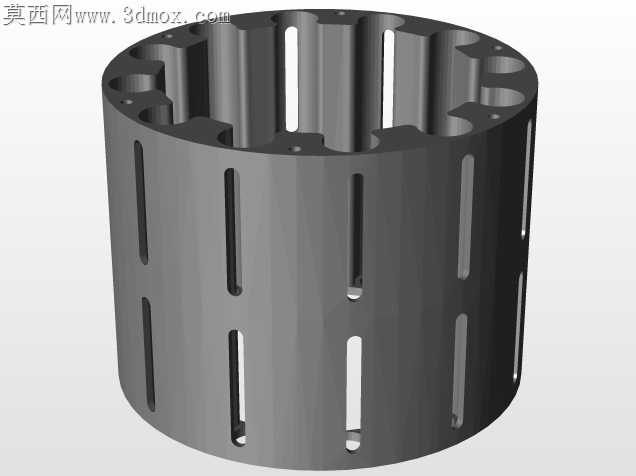

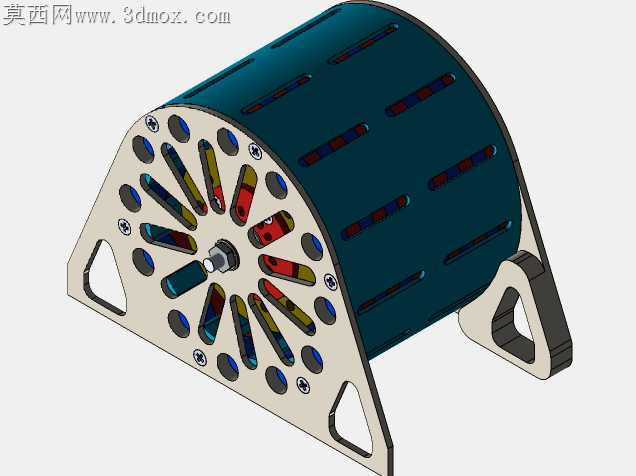

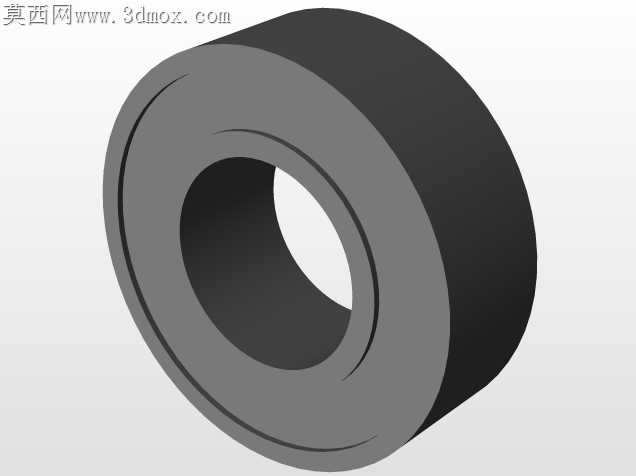

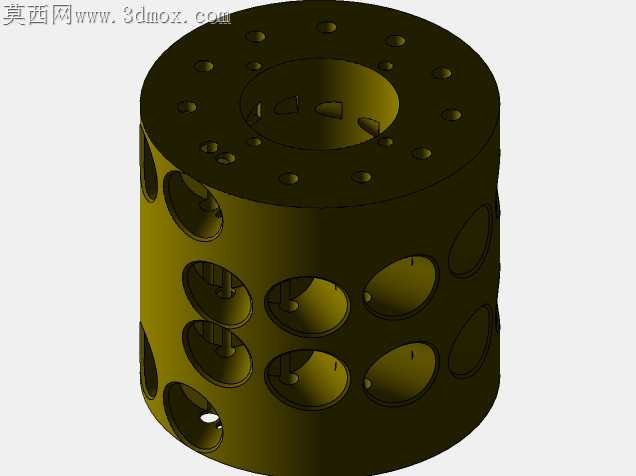

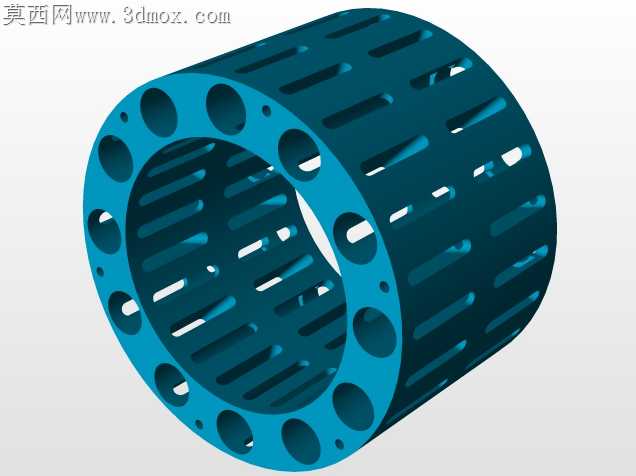

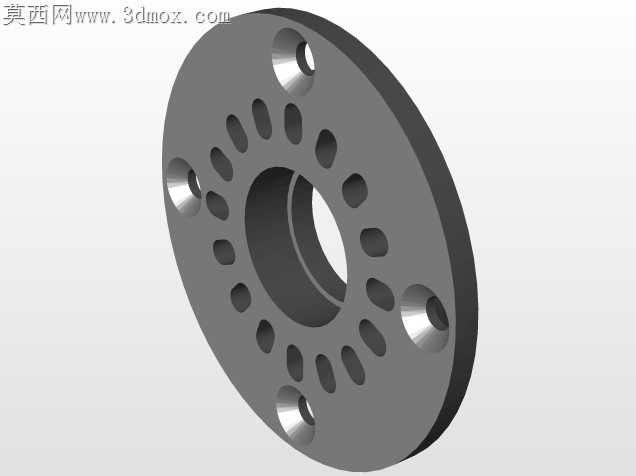

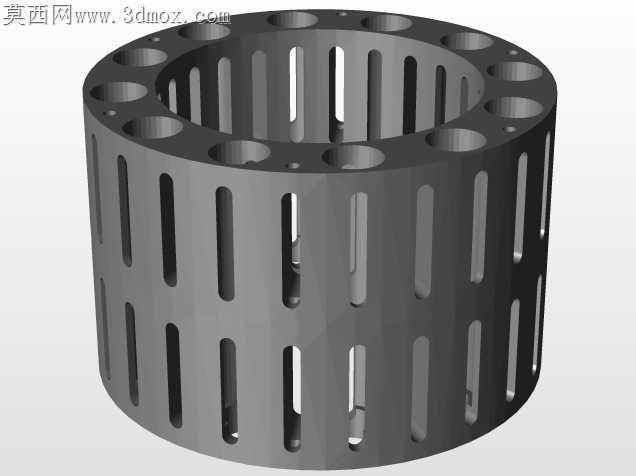

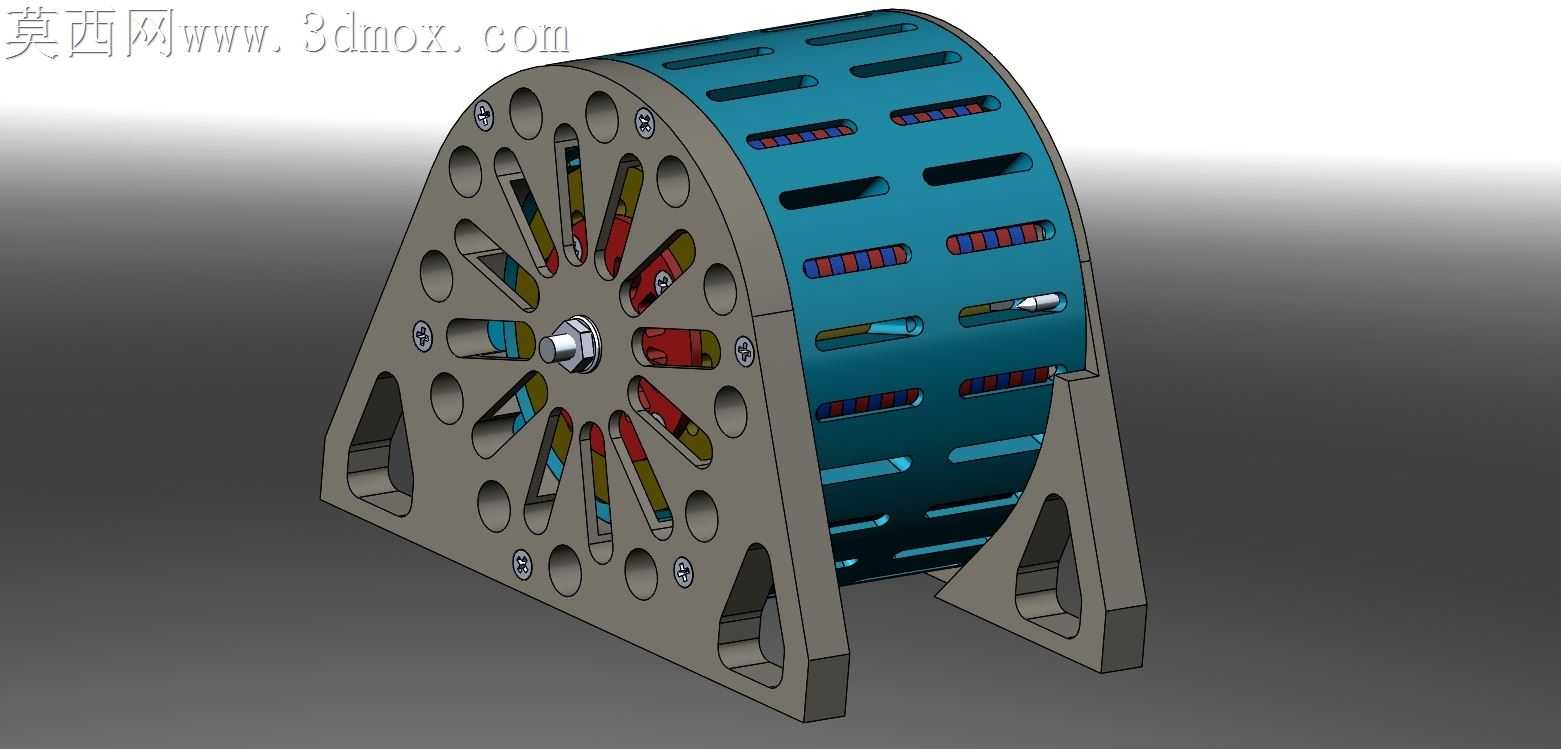

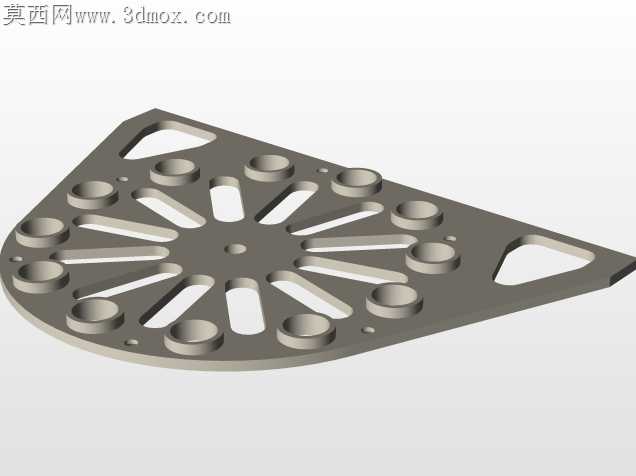

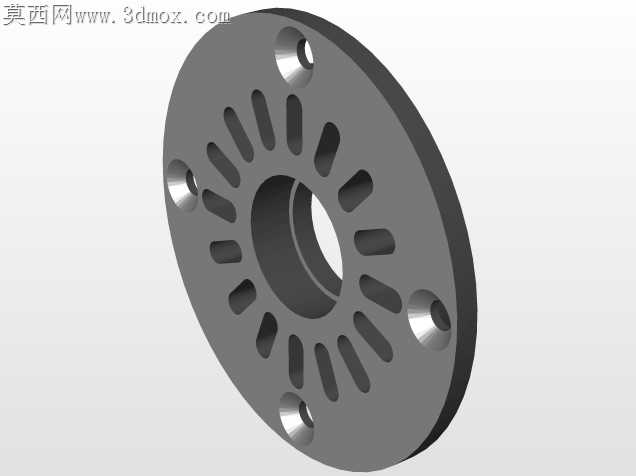

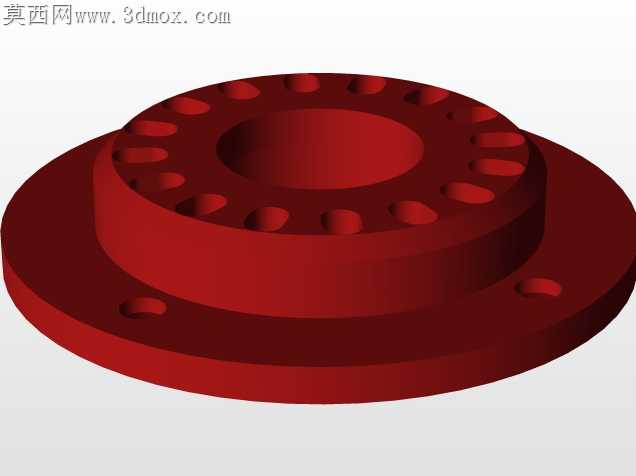

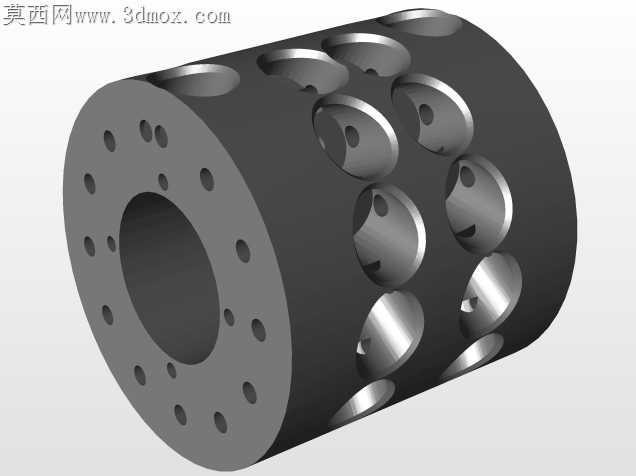

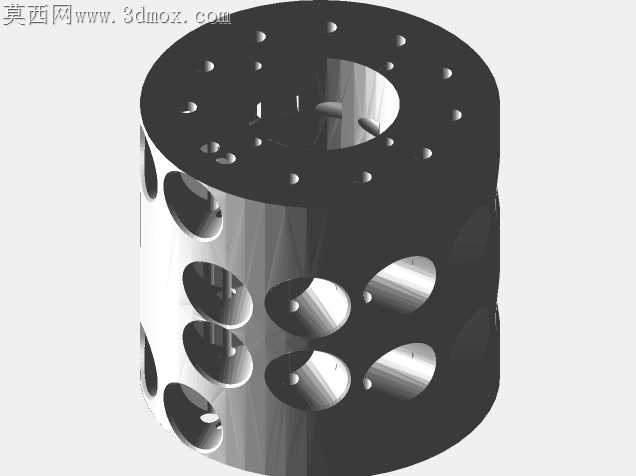

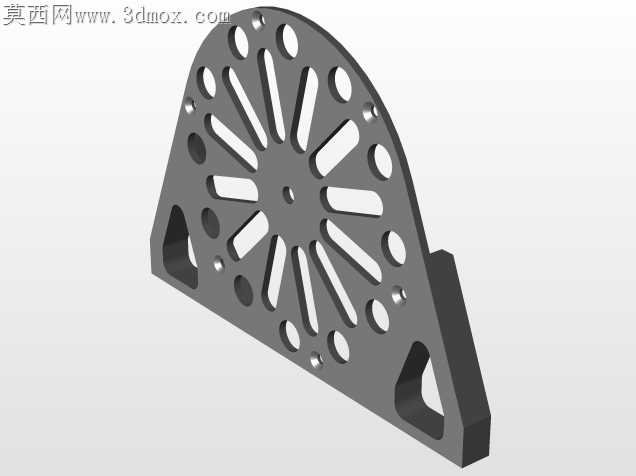

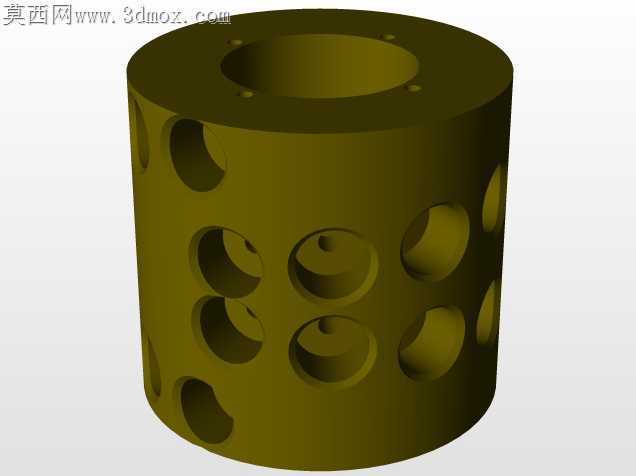

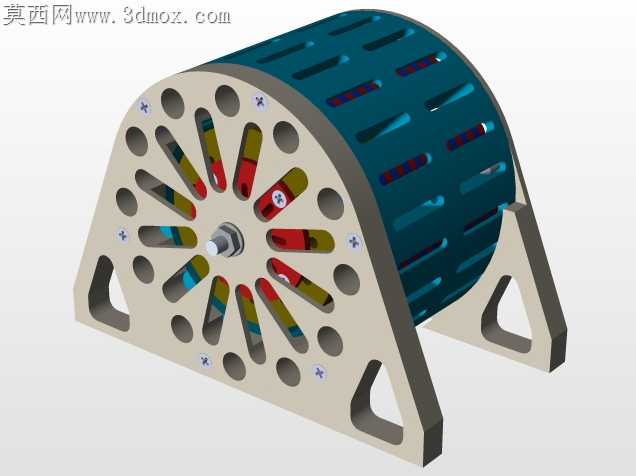

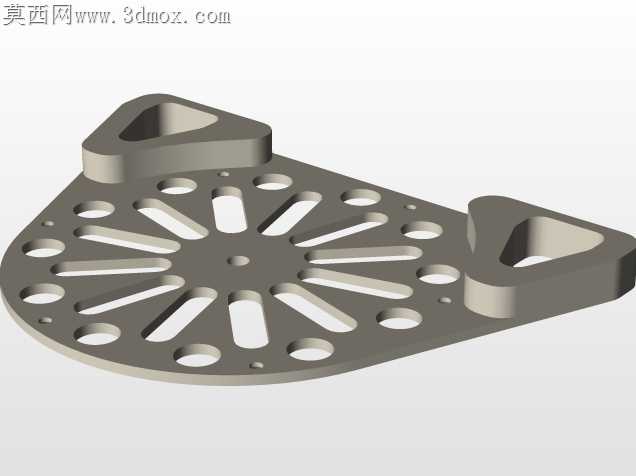

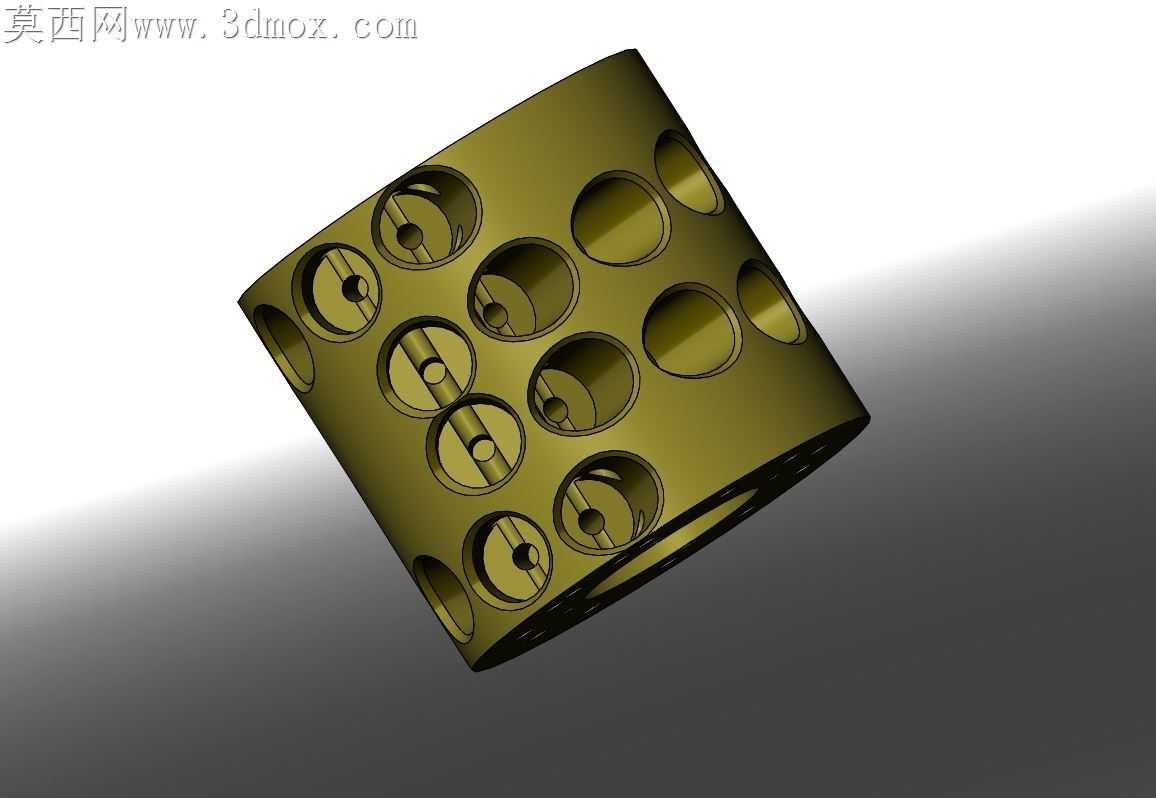

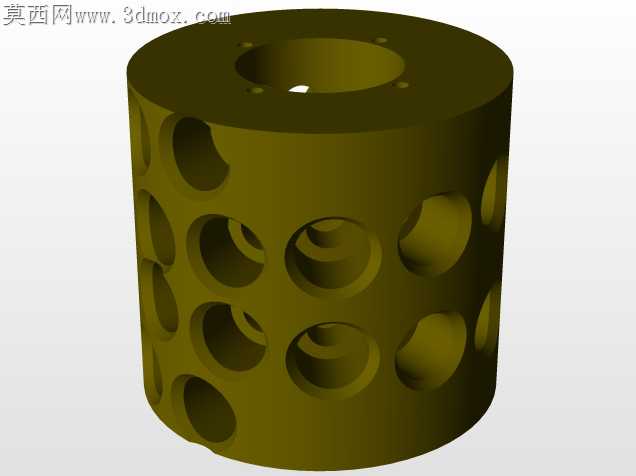

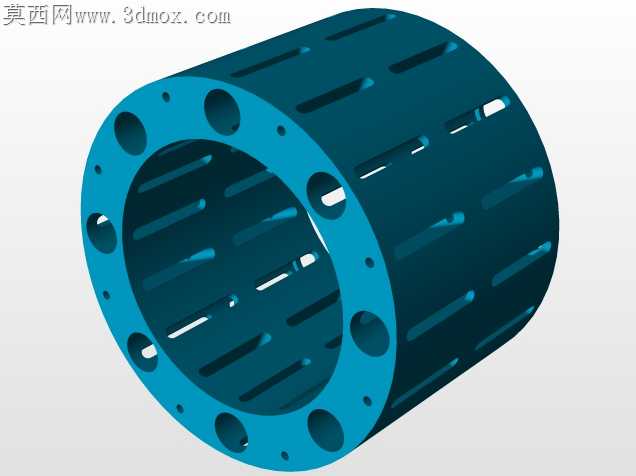

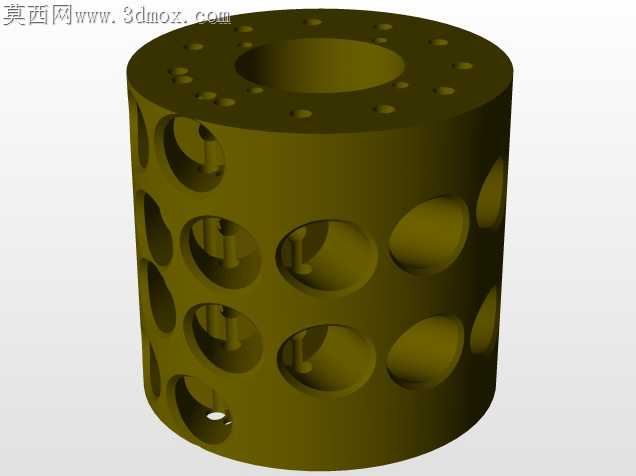

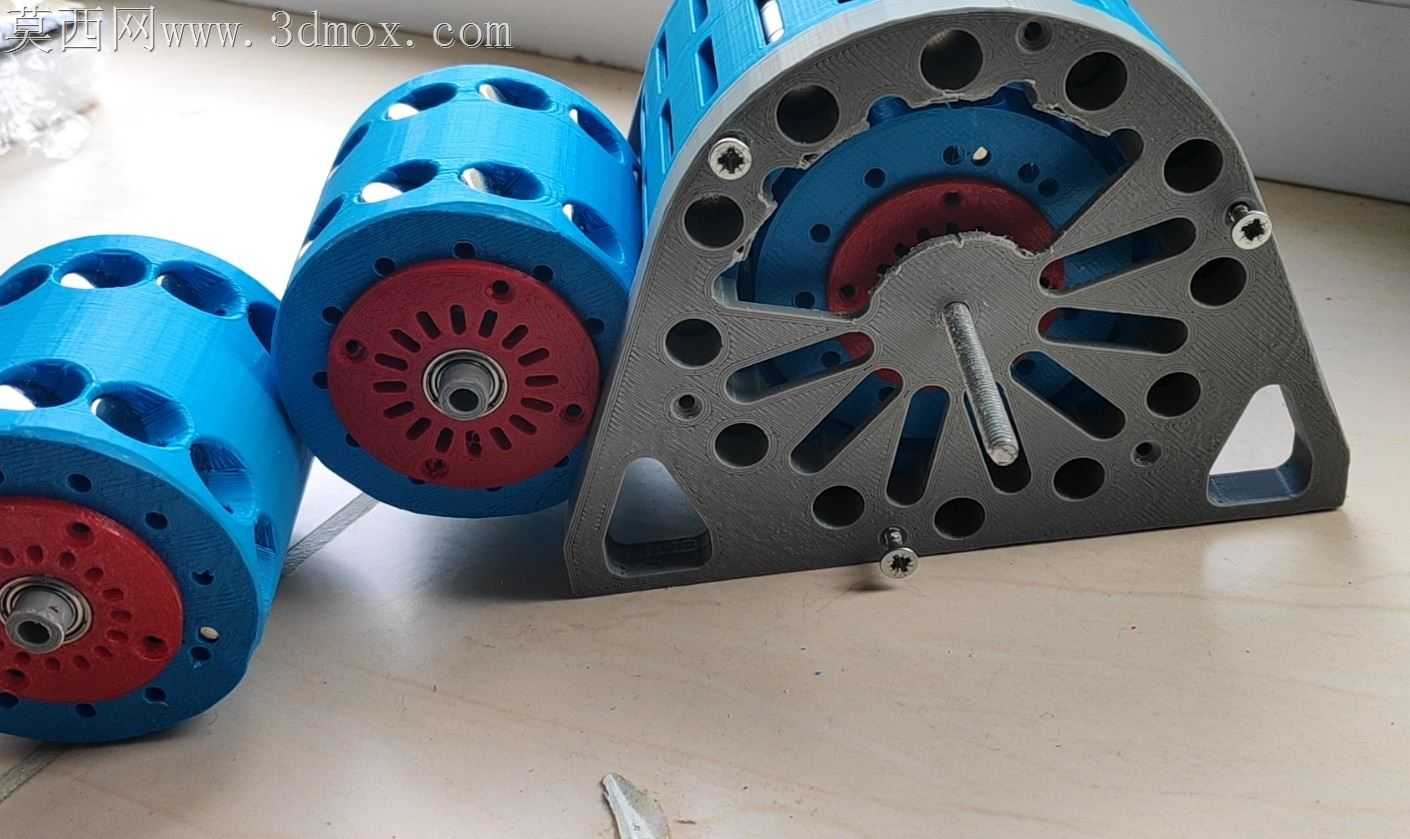

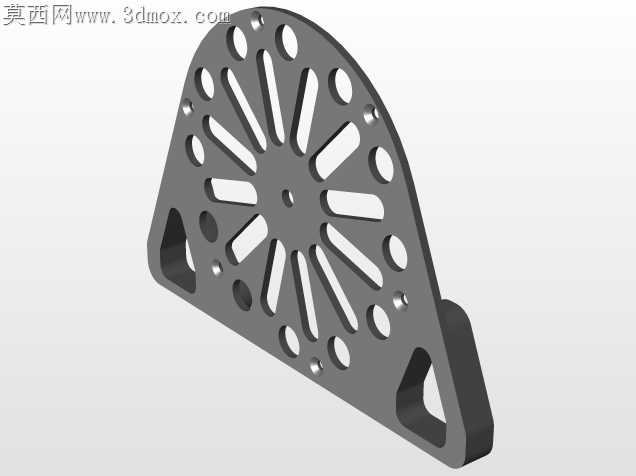

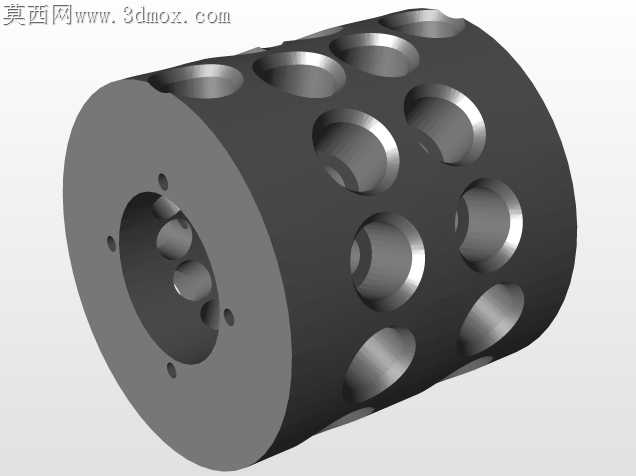

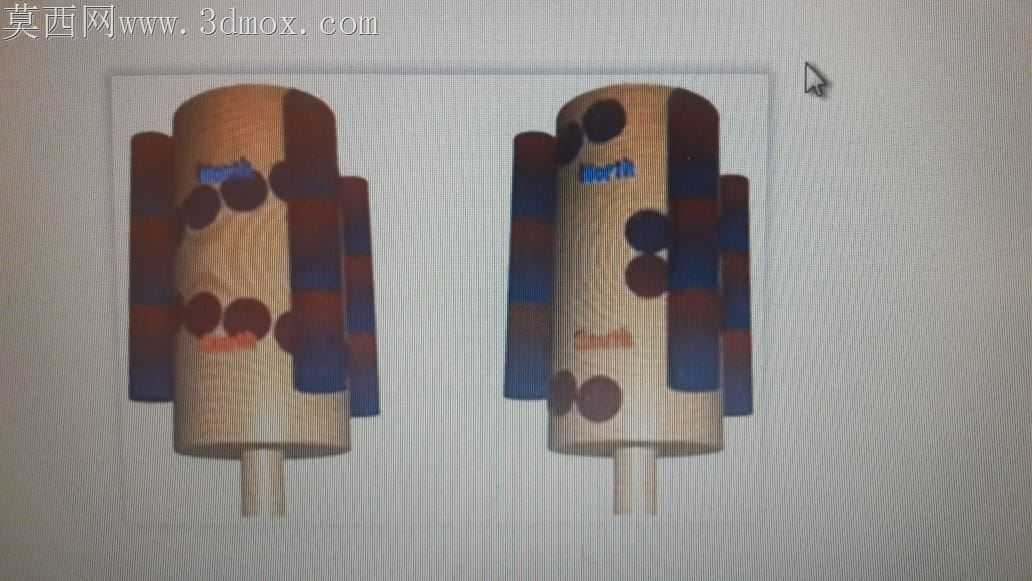

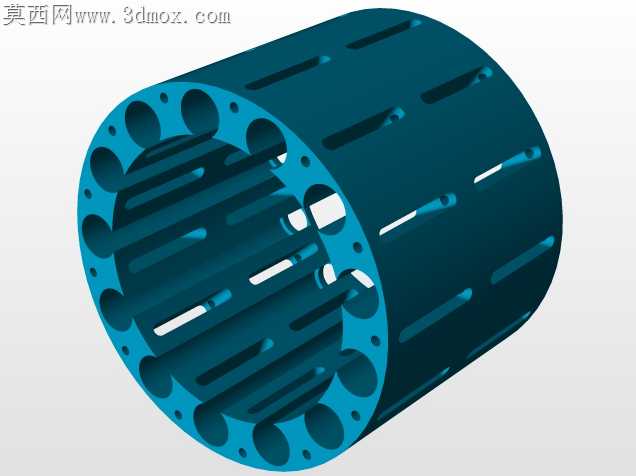

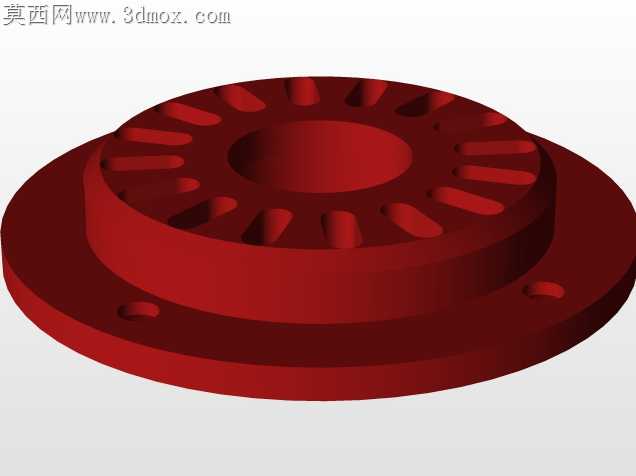

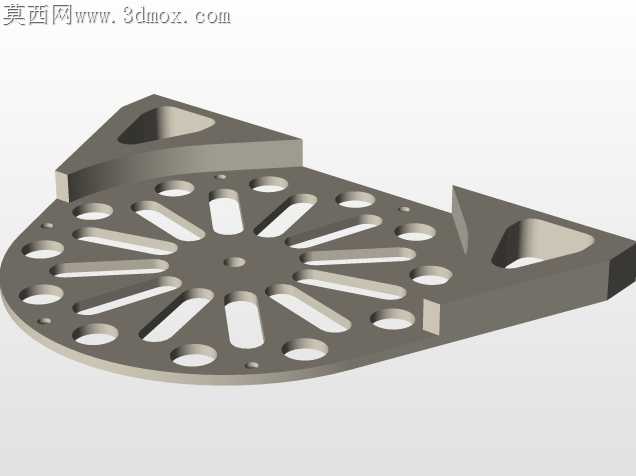

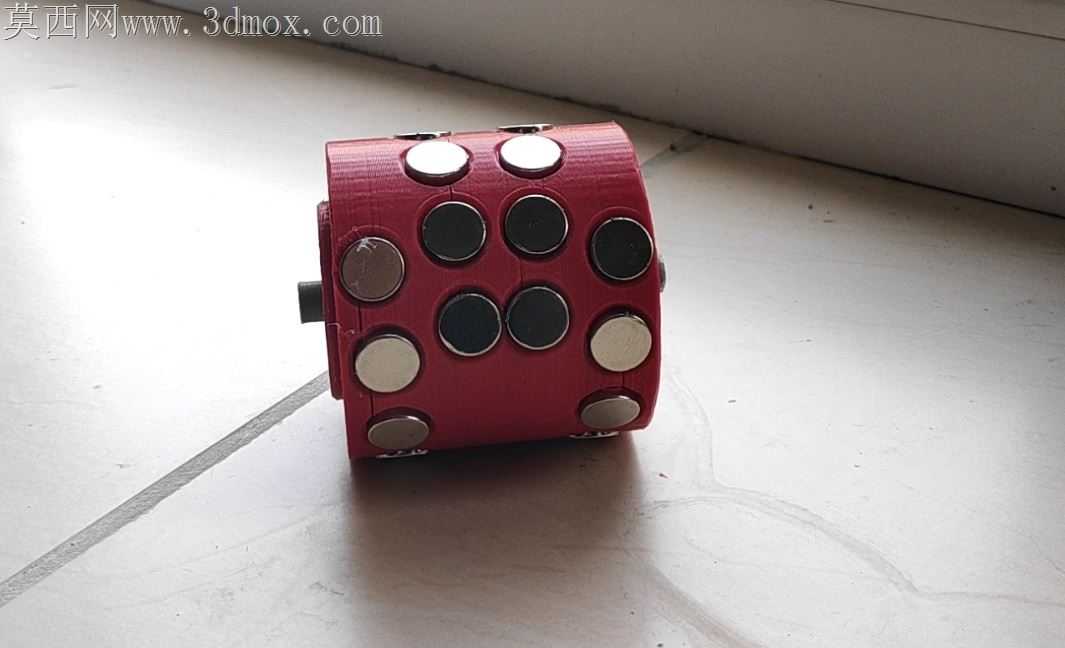

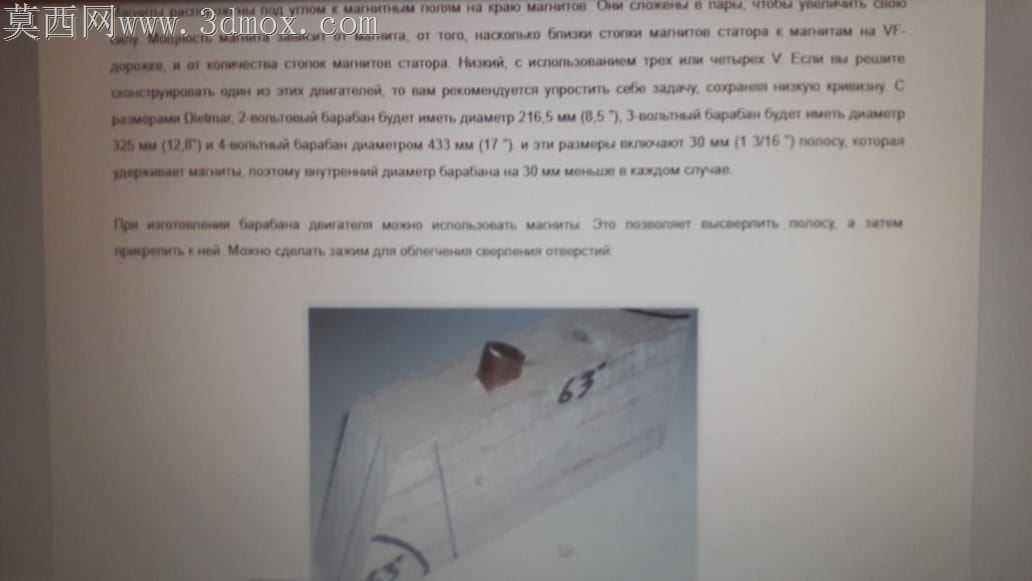

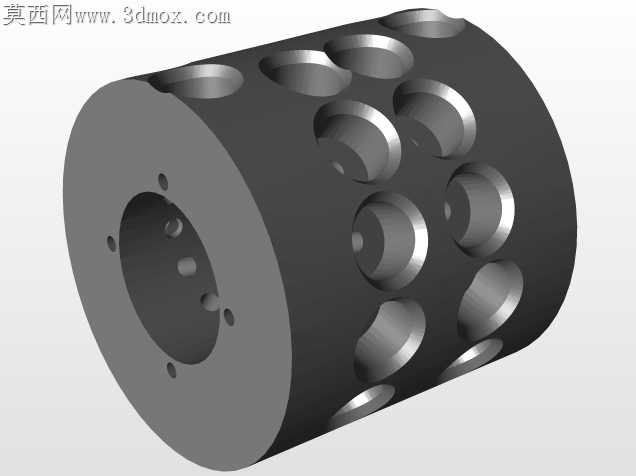

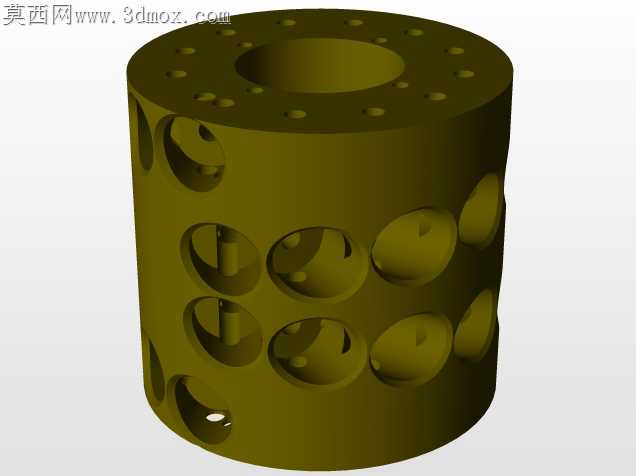

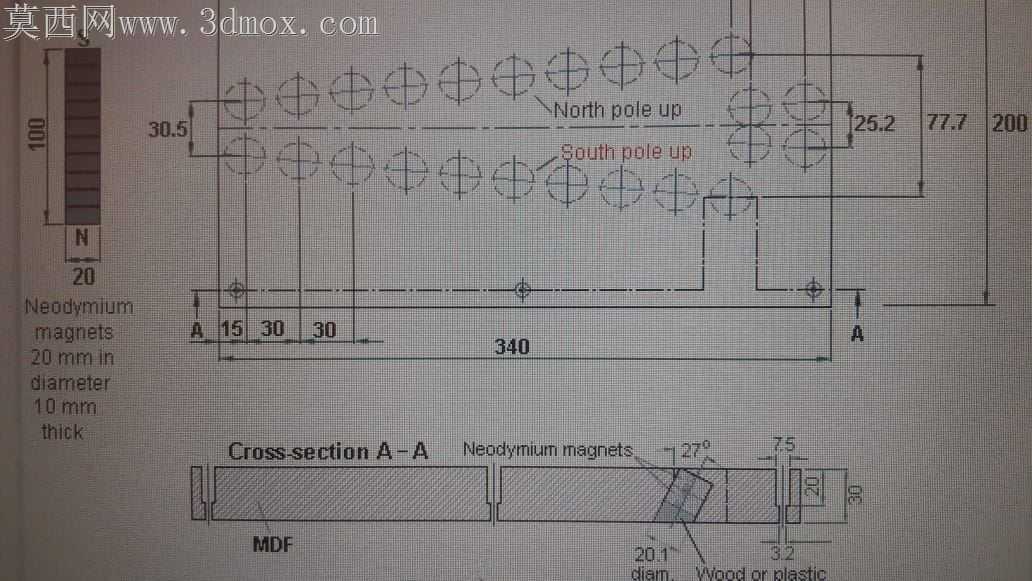

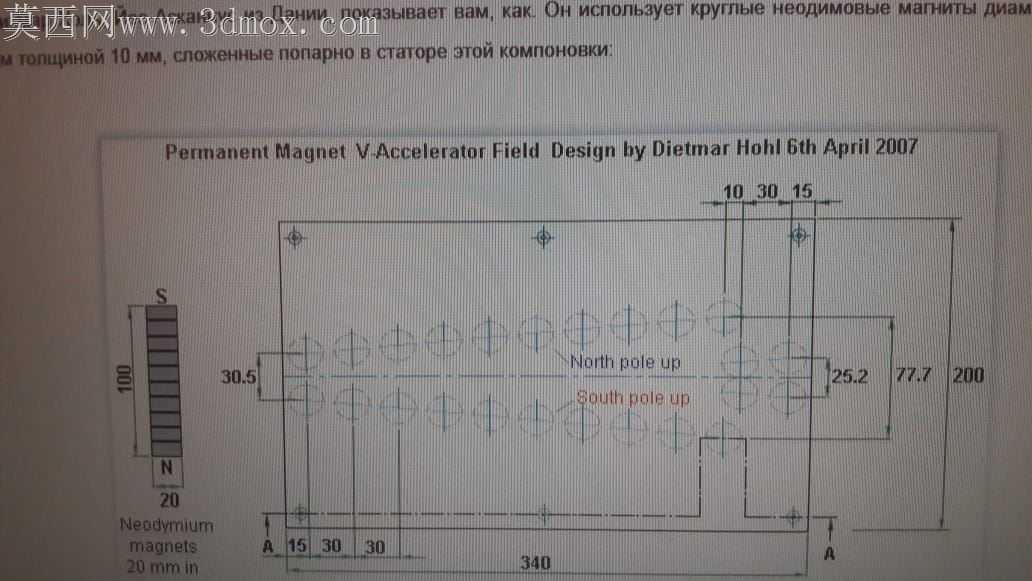

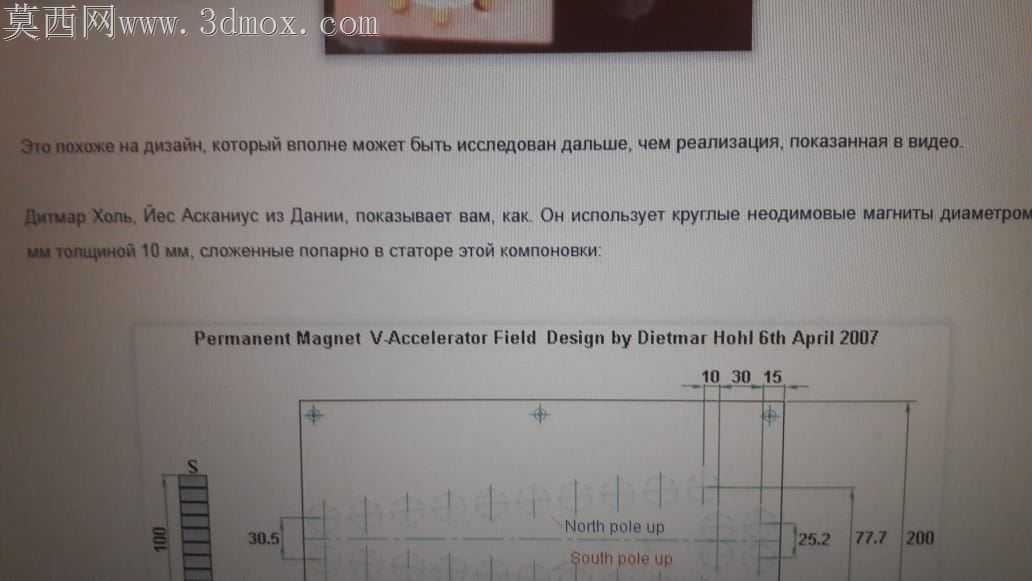

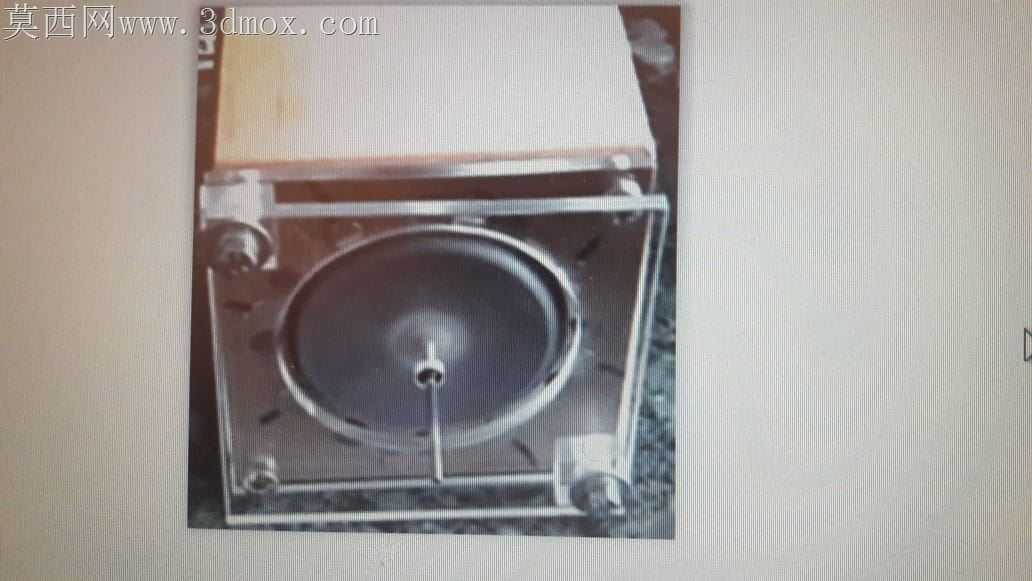

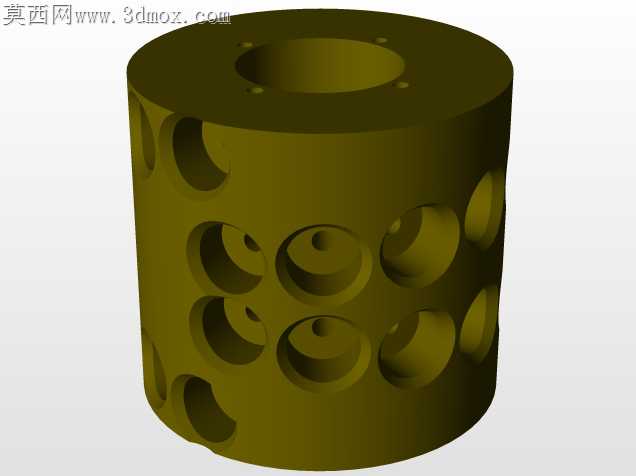

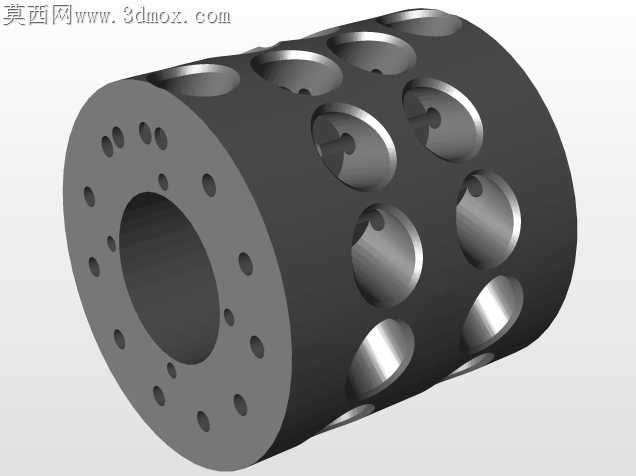

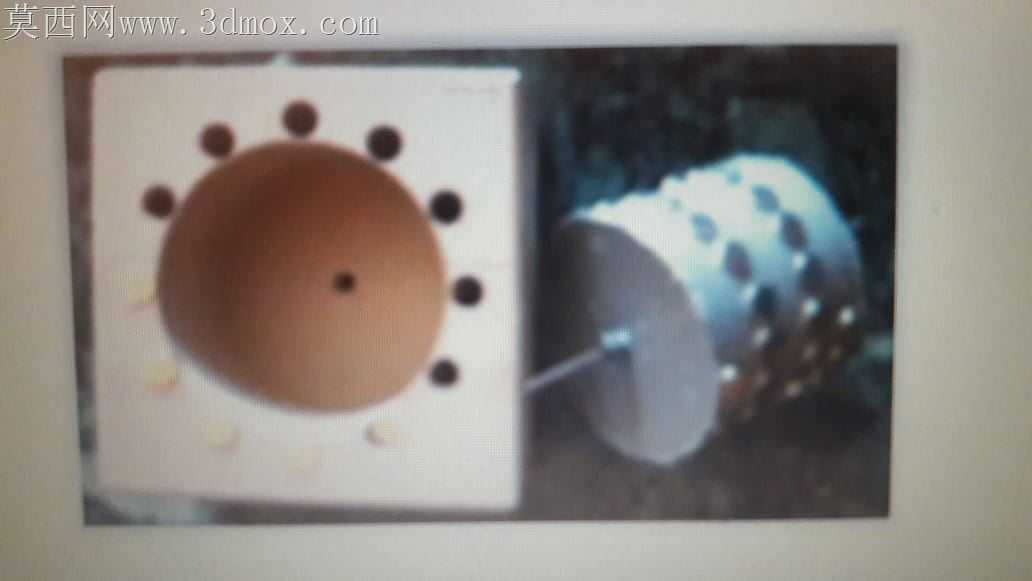

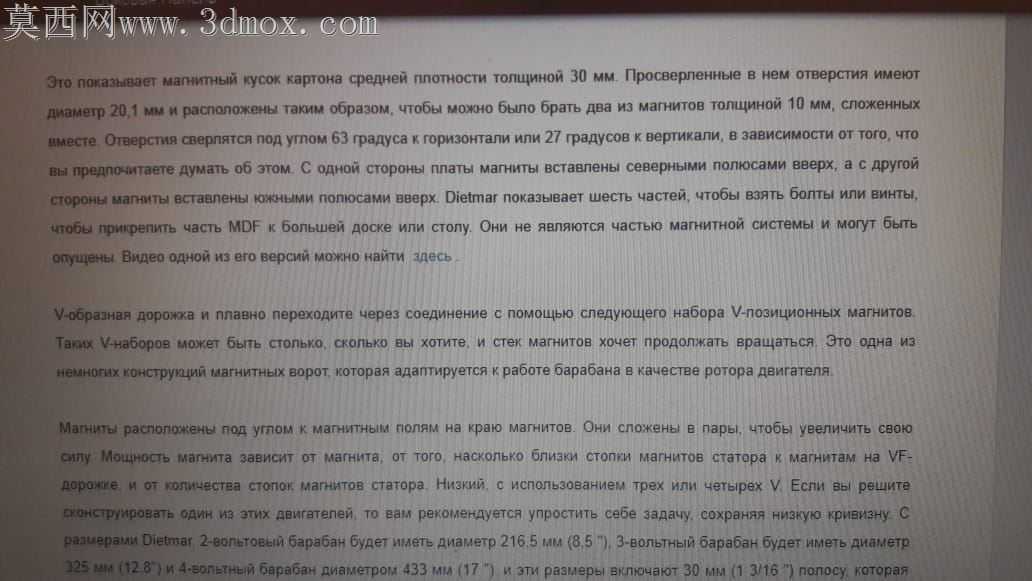

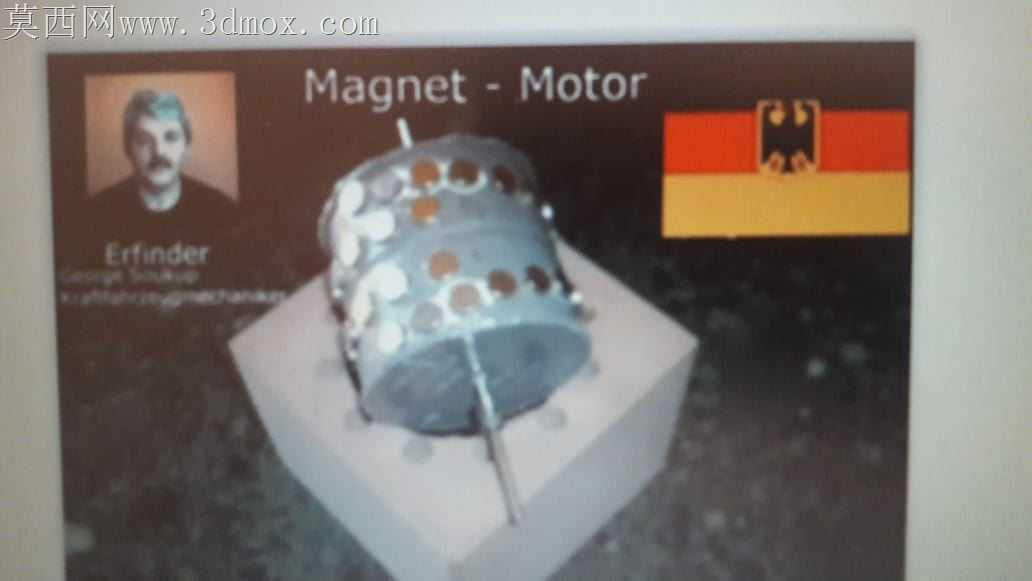

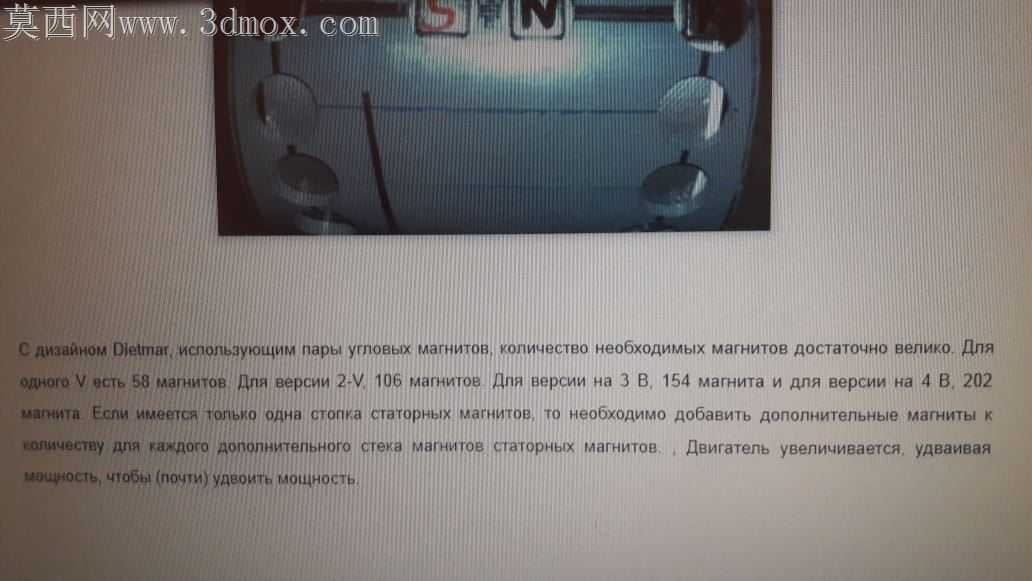

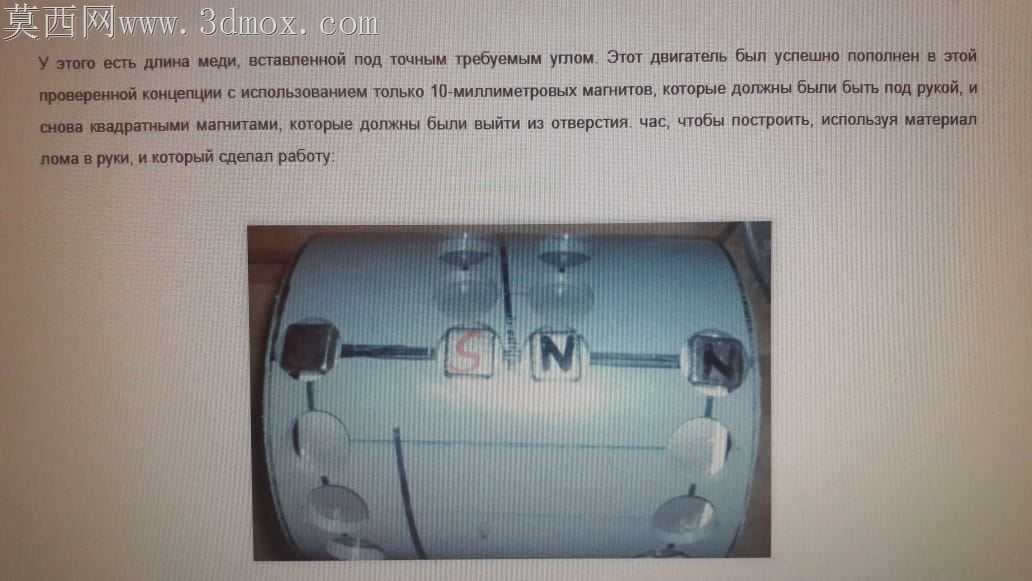

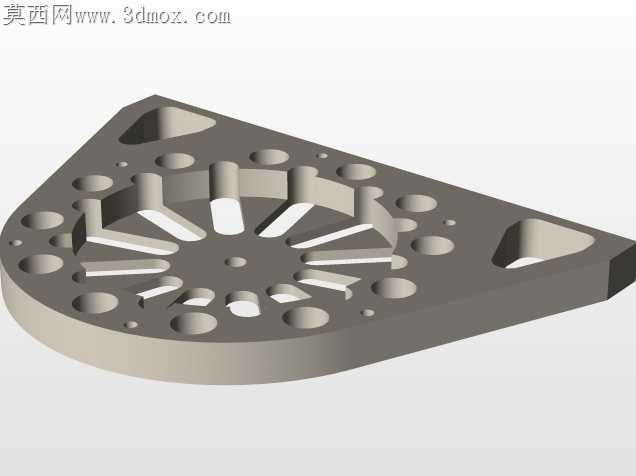

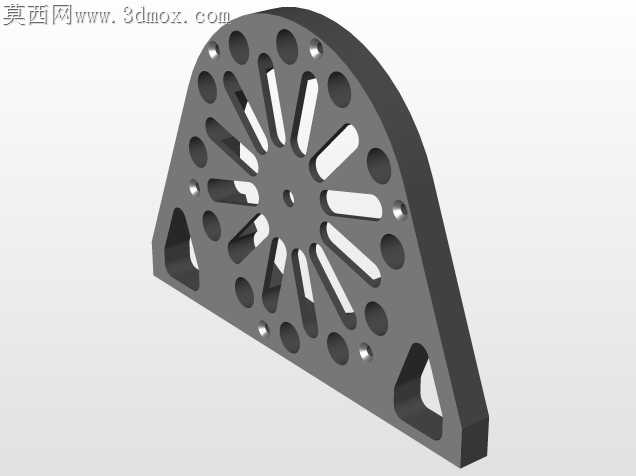

磁电机在高转速连续运行工况下，转子与定子间的涡流发热若无法及时散出，会直接导致永磁体退磁、绕组绝缘层加速老化，传统封闭式磁电机外壳往往靠增加壳体厚度提升结构强度，反而抬升了转子整体转动惯量，拖慢动态响应速度。这款V门磁电机的转子外圈采用长条形镂空散热槽设计，槽道沿周向均匀排布，槽边做了0.8mm的圆角过渡，避免高速旋转时的应力集中在槽口尖角处产生微裂纹，镂空区域刚好对准内部绕组与永磁体的发热核心区，转动时能带动气流直接穿过转子内部，带走绕组端部的积热，不用额外加装散热风叶就能降低运行温升15%以上。两侧端盖采用辐条式镂空布局，每根辐条的截面做了变厚度处理，靠近中心转轴的位置厚度更大，承接转轴传递的扭矩，靠近外圈的位置逐渐减薄，在保证端盖整体抗扭刚度的前提下，尽可能削减了非受力区域的材料冗余，端盖上的圆形安装孔位做了沉台设计，紧固件安装后端面完全齐平，不会突出端盖表面打乱转动时的气流走向。底部的三角支撑支架没有采用整块实心板材结构，而是在三角受力区开出三角形减重孔，支架与端盖的连接面做了0.02mm的平面度公差要求，安装时能保证两侧端盖的同轴度，避免转子转动时出现扫膛问题，支架底部的安装边预留了长条形调节孔，方便安装时调整电机与传动部件的中心距，抵消加工带来的装配误差。内部的永磁体采用V形排布结构，相邻磁极间设置了隔磁槽，减少磁极间的漏磁损耗，提升气隙磁密的均匀度，永磁体的固定卡槽做了微小的过盈设计，配合耐高温粘接剂固定，能承受高转速下的离心力不会出现移位。端盖中心的转轴安装位设置了轴承定位台阶，台阶高度刚好匹配标准轴承的内圈厚度，安装轴承时不会出现过度挤压导致轴承游隙变小的问题，端盖上的小直径定位孔沿周向等距分布，孔位公差控制在±0.01mm，保证两侧端盖装配后辐条完全对齐，不会出现动平衡偏差。
