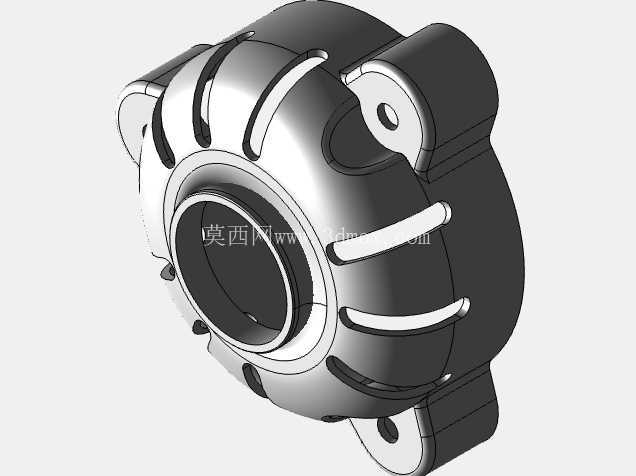

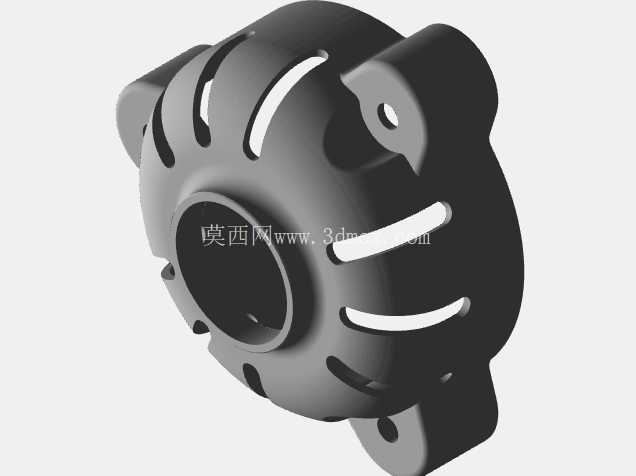

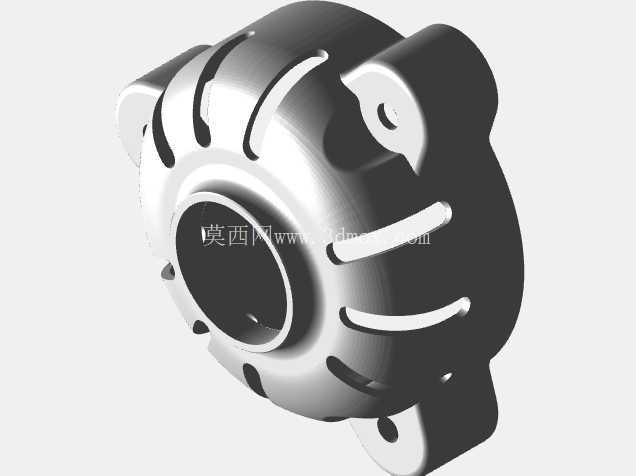

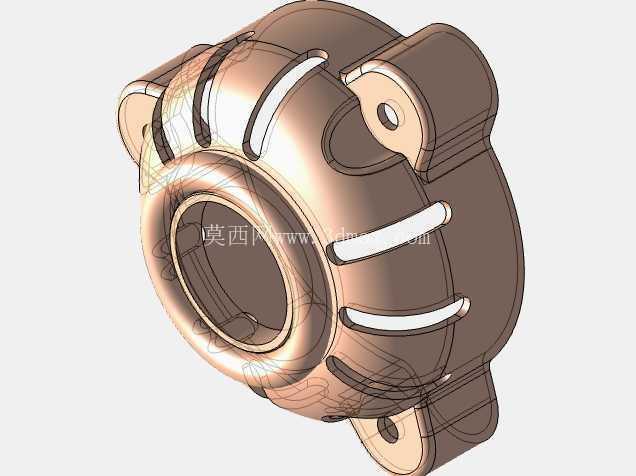

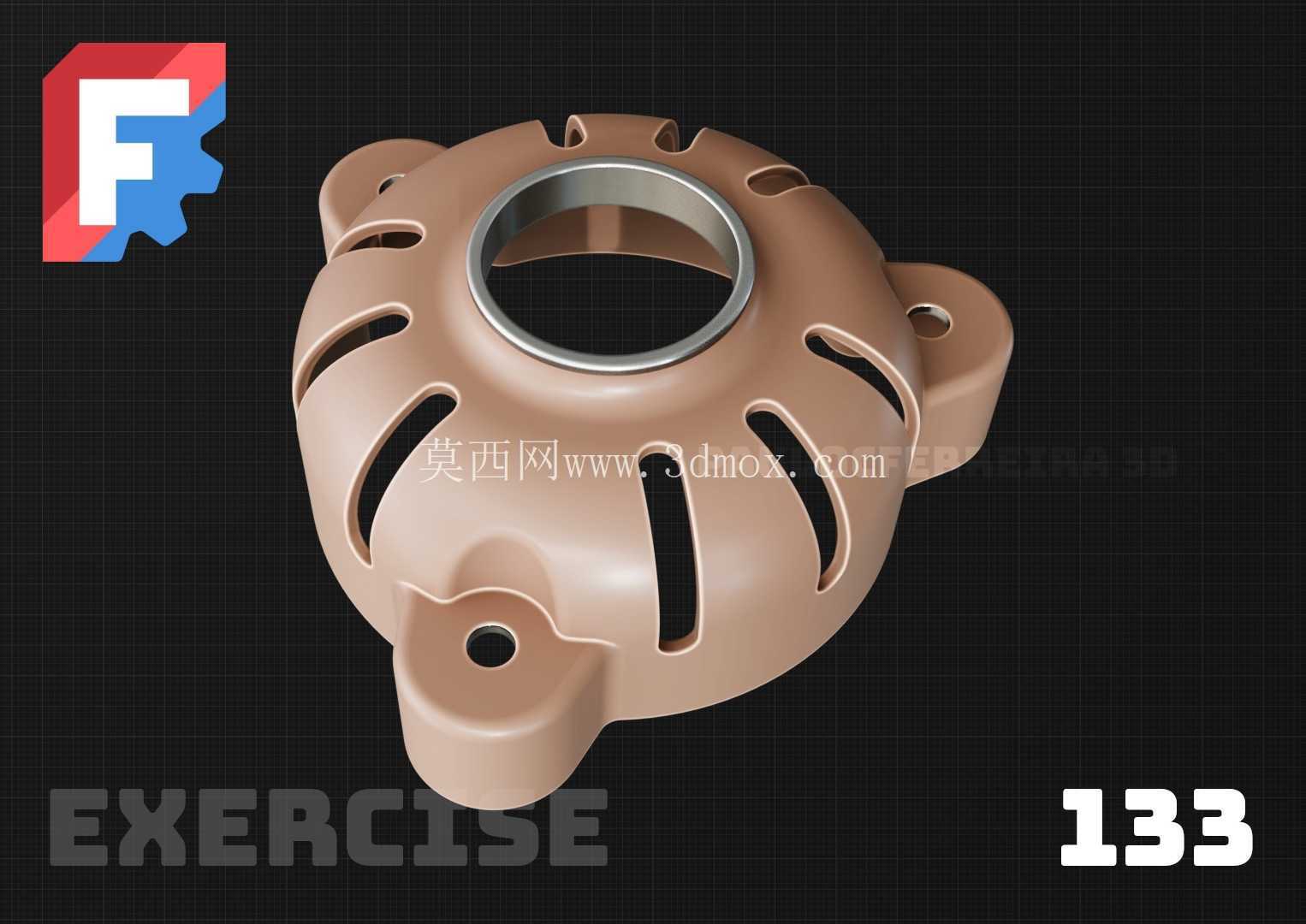

这类带三安装耳的镂空端盖结构,常见于小型动力输出端的防护与限位场景,比如小型农用机具的传动端护罩、家用电动工具的输出端防尘盖、小型通风设备的电机端防护件,核心作用是在包覆内部转动部件的同时,通过周向均匀分布的长条形镂空槽实现散热与气流导通,避免内部运转部件积热导致的润滑失效、零件老化加速问题。三个呈120度均匀分布的安装耳,每个耳片上都预制了光孔安装位,安装时可以通过螺栓直接将端盖固定在设备的机壳端面,不需要额外设计转接支架,安装耳与主体壳体之间做了圆弧过渡处理,避免直角连接处的应力集中,在设备运行产生持续振动的工况下,能有效降低耳片根部断裂的风险。
中心的通孔是整零件的核心配合位,孔壁做了加厚处理,用来嵌装金属衬套,和内部伸出的转动轴形成间隙配合,既可以对轴的径向窜动起到一定的限位作用,也能避免塑料或者轻质合金材质的端盖主体直接和转动轴摩擦造成的快速磨损,衬套压装后和端盖主体的端面齐平,不会额外占用轴向安装空间。周向的镂空槽并非等宽设计,靠近安装耳位置的槽宽略窄,远离安装耳的区域槽宽稍大,这种设计是为了平衡壳体整体的结构强度与通风面积——安装耳位置是螺栓预紧力的承载区,更窄的镂空可以保留更多实体材料,抵消螺栓压紧带来的局部形变,而远离安装点的区域受力更小,更大的镂空面积可以提升通风散热效率,同时减轻零件整体重量。
从建模逻辑来看,这类零件适合通过旋转特征做出主体的基础回转轮廓,再通过拉伸切除做出三个安装耳的外形与安装孔,周向的镂空槽可以先做出单个槽的切除特征,再通过圆周阵列完成整圈槽位的加工,最后对所有锐边做倒圆角处理,既符合铸造工艺的脱模要求,也能避免安装使用过程中锐边划手的问题。安装边界上,三个安装耳的外圆直径决定了安装时需要预留的平面空间,中心孔的内径尺寸需要和配套的衬套外径做过盈配合设计,过盈量控制在0.02-0.05mm区间,既可以保证衬套压装后不会松脱,也不会因为过盈量太大导致端盖主体被撑裂。零件的轴向高度需要匹配内部转动部件的伸出长度,保证端盖安装完成后,内壁和内部转动部件之间预留2-3mm的安全间隙,避免运转过程中出现剐蹭。
这类零件如果采用铸造工艺生产,主体壁厚要保持均匀,控制在2.5-3mm区间,壁厚突变位置做斜面过渡,避免铸造过程中出现缩孔、浇不足的缺陷,安装耳位置的厚度和主体壁厚保持一致,螺栓孔的周边做局部加厚凸台,提升螺栓压紧时的局部承压能力,防止拧紧螺栓时出现耳片开裂的问题。在实际选型适配时,需要先确认设备端面的安装孔位分布是否和三个耳片的孔位匹配,中心衬套的内径是否和伸出轴的直径匹配,镂空槽的总通风面积是否满足设备的散热需求,如果是用在粉尘较多的工况下,还可以在端盖内侧加装一层防尘滤网,滤网通过端盖内壁的卡槽固定,不需要额外的紧固件,就能在保证通风的同时阻挡大颗粒粉尘进入设备内部。
