带法兰接口方形底座直角通流铸造阀体

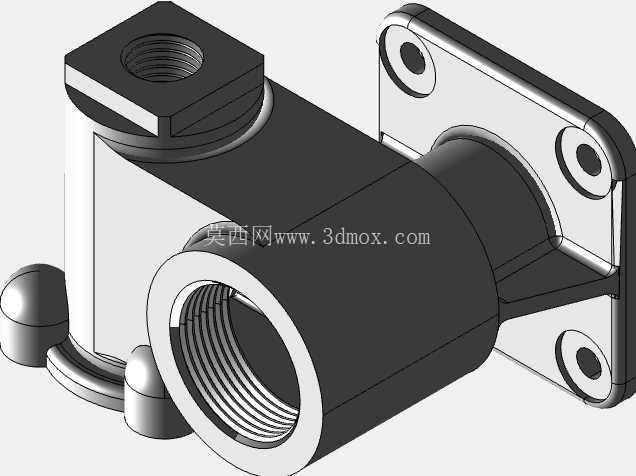

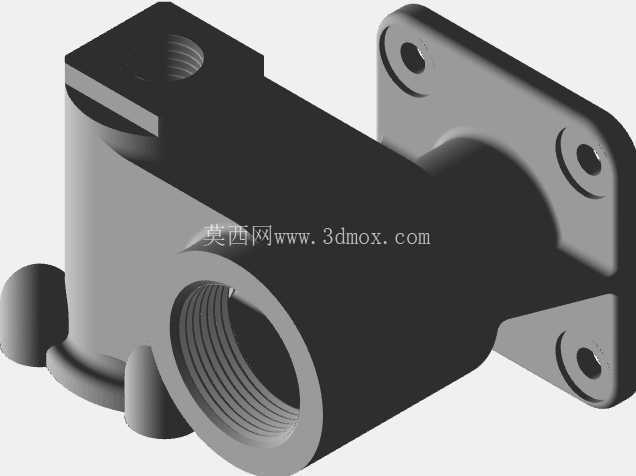

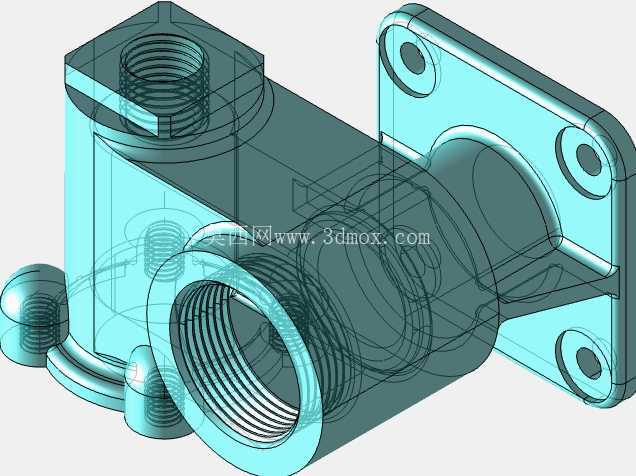

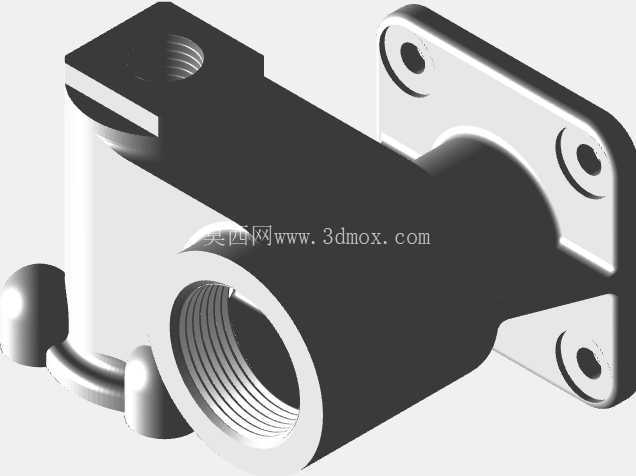

　　这款直角通流结构的铸造阀体，主要应用在中小通径的液压、气动及低压流体输送管路系统中，作为管路转向、介质通断控制的承载基体使用，常见于小型加工设备的冷却回路、润滑系统管路，以及小型气动设备的气路排布场景中。从结构设计来看，整体采用直角两通布局，垂直方向的上端接口加工有标准内螺纹，用于和外螺纹管路接头直接旋合连接，水平方向的侧端采用三螺栓孔法兰安装结构，法兰端面预留有密封件安装槽位，可搭配O型圈或密封垫片实现端面静密封，避免介质从连接位置泄漏。

　　底部采用方形安装底座设计，底座上均匀分布三个沉头安装孔，安装时可通过螺栓将整个阀体固定在设备机架或安装面板上，底座与主体筒体之间设置有三角加强筋结构，可有效降低管路运行过程中产生的振动对阀体连接部位的冲击，避免长期受载出现连接松动、焊缝开裂的问题。设计过程中首先要确定两个通路口的通径匹配关系，保证介质在转向位置的流道平滑过渡，避免出现直角锐边造成的流阻增大、介质紊流问题，流道内壁需做圆弧过渡处理，降低介质输送过程中的压力损失。

　　安装边界方面，方形底座的安装孔位需匹配常用的安装面板孔距标准，侧方法兰的螺栓孔中心圆直径要对应同通径的通用法兰尺寸，保证和标准管路配件的互换性，上端内螺纹的有效旋合长度需满足管路连接的密封要求，避免螺纹啮合长度不足造成的连接脱开、密封失效问题。主体壁厚设计要兼顾铸造工艺性和承压能力，壁厚保持均匀一致，避免出现壁厚突变造成的铸造缩孔、冷隔缺陷，拐角位置设置合理的铸造圆角，既方便脱模，也能减少应力集中，提升铸件的结构强度。实际应用中，这类阀体可根据输送介质的不同搭配不同的阀芯组件，实现截止、节流、止回等不同的管路控制功能，底座的固定结构可让阀体在设备上的安装位置更稳定，即使在设备存在小幅振动的工况下，也能保证管路连接的可靠性，不会因为阀体移位造成管路拉扯泄漏。侧方法兰的连接方式相比螺纹连接，能承受更高的管路压力，适合在压力波动稍大的管路场景中使用，上端的螺纹接口则方便快速接插软管或硬管接头，提升管路装配的效率。

　　建模过程中需要重点关注各个安装面的形位公差要求，法兰安装端面和底座安装面的平行度、垂直度需要控制在合理范围内，避免安装后出现管路别劲、密封件压合不均的问题，内螺纹的加工基准要和流道中心保持同轴，保证接头旋入后和流道对中，不会出现通径错位影响介质流通。加强筋的厚度要小于主体壁厚，避免铸造时在筋根位置出现缩松缺陷，筋的布置方向要顺着阀体受力的方向，最大化提升结构的抗变形能力。沉头安装孔的沉头深度要匹配常用内六角螺栓的头部尺寸，保证螺栓安装后头部不突出底座平面，不会影响阀体和安装面的贴合效果。
