带法兰安装边镂空栅格端盖结构件

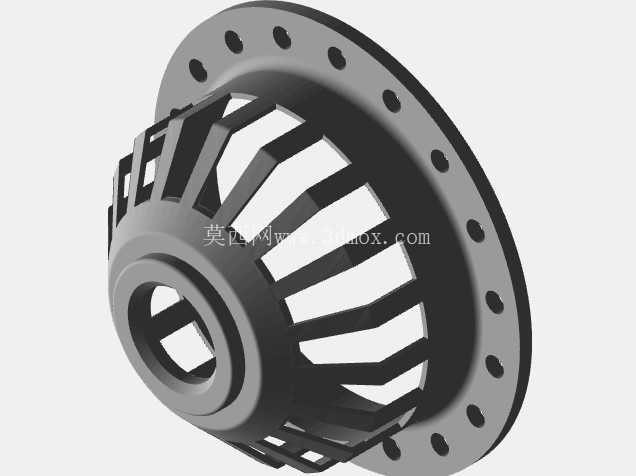

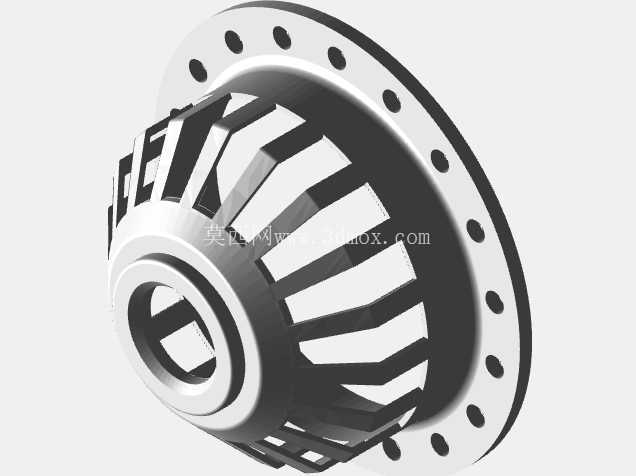

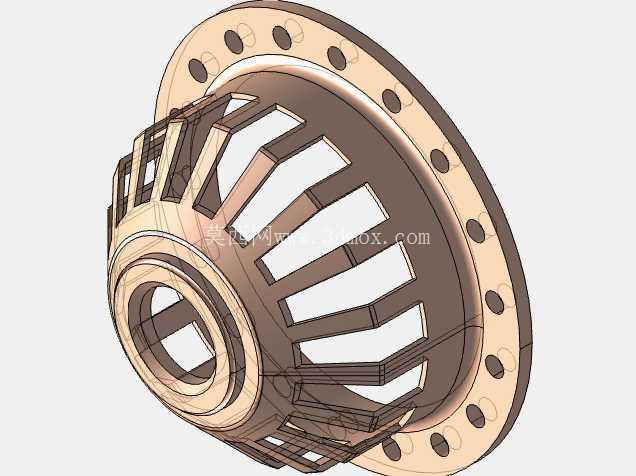

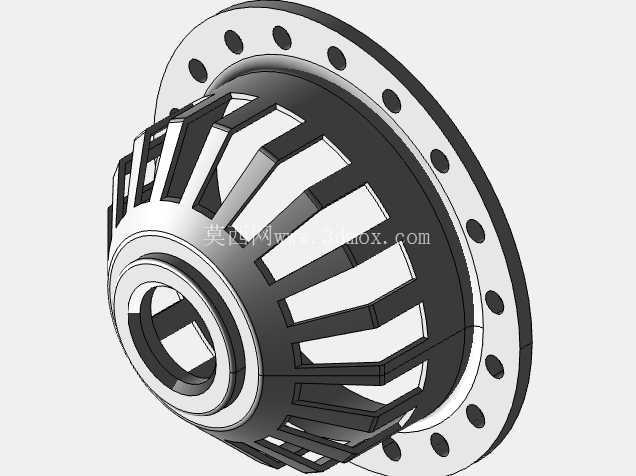

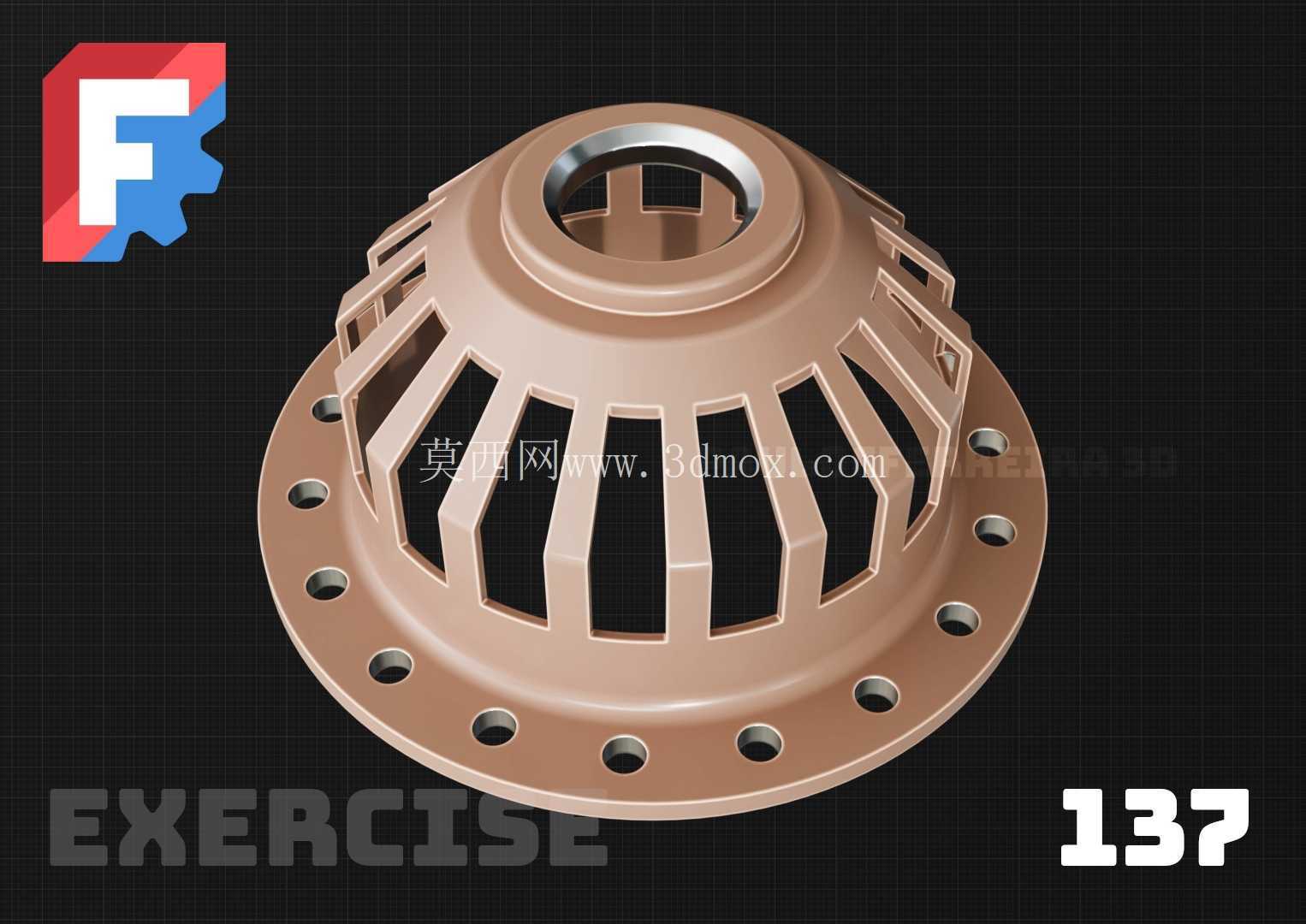

　　这类带法兰安装边的镂空栅格端盖，常应用在需要通风散热同时兼顾防护遮挡的设备腔体端部，常见于小型动力设备的进气端防护、传动箱体的透气端盖、或是流体管路的末端防护结构，实际使用中既可以阻挡大尺寸杂物进入腔体内部，又能保证气流或者介质的顺畅流通，避免封闭腔体运行过程中出现内外压差失衡、热量积聚无法散出的问题。从结构设计来看，整体采用回转类构型，顶部设置同轴的中心通孔，用于穿过传动轴或是作为介质流通的主通道，中心孔周边做了加厚的凸台结构，提升孔位周边的结构强度，避免安装过程中孔边出现应力开裂，同时凸台的高度可以适配配套密封件的安装尺寸，保证衔接位置的密封可靠性。

　　主体侧壁采用周向均匀分布的竖向栅格镂空设计，栅格的筋条宽度经过等强度校核，在保证整体结构抗形变能力的前提下，尽可能扩大镂空区域的通流面积，筋条的走向顺着脱模方向设置，适配铸造工艺的生产要求，减少后续机加工的工序量。底部的法兰安装边做了整圈加宽设计，沿法兰圆周均匀分布多个螺栓安装孔，孔位的节圆直径与配套设备的安装接口尺寸完全匹配，安装时通过螺栓穿入孔位完成端盖与设备主体的紧固连接，法兰端面预留了密封垫片的安装空间，保证连接位置的密封性，避免杂物从安装缝隙进入设备内部。

　　设计过程中首先要确定中心通孔的直径尺寸，匹配穿过的轴径或是主通道的通径要求，再根据需要的通流面积计算栅格的数量、单个栅格的开口宽度，既要保证通流效率，也要控制单个开口的尺寸，满足防护等级对应的杂物阻挡要求；法兰边的外径尺寸要大于主体侧壁的最大外径，留出足够的螺栓安装操作空间，螺栓孔的数量根据端盖承受的载荷大小确定，保证连接后法兰边受力均匀，不会出现局部翘曲的问题。栅格筋条的厚度需要结合选用的铸造材料特性设置，避免铸造过程中出现充型不满、冷隔等缺陷，同时筋条与主体侧壁、顶部凸台、底部法兰的衔接位置都做了圆角过渡，减少应力集中点，提升构件的抗疲劳性能，也能优化铸造时的金属液流动路径，降低铸件的废品率。

　　实际安装时需要注意法兰端面的平面度要求，安装前清理端面的毛刺与铸造残留飞边，保证密封垫片能够完全贴合在法兰接触面上，螺栓紧固时采用对角交替拧紧的方式，避免法兰边受力不均出现变形，长期使用过程中可以定期清理栅格缝隙中积聚的灰尘与杂物，保证通流通道的顺畅，这类结构件因为采用一体化铸造构型，整体结构强度高，安装维护便捷，在各类通用机械设备的通风、防护、通流场景中都有广泛的适配性。
