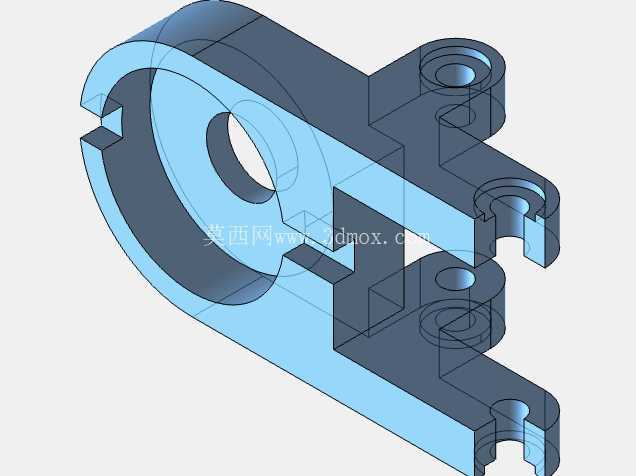

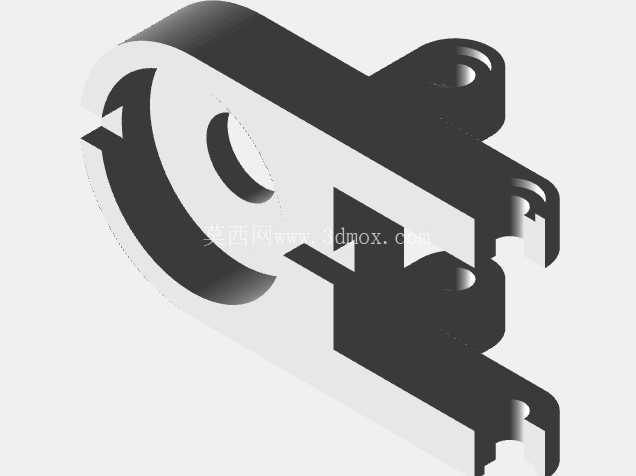

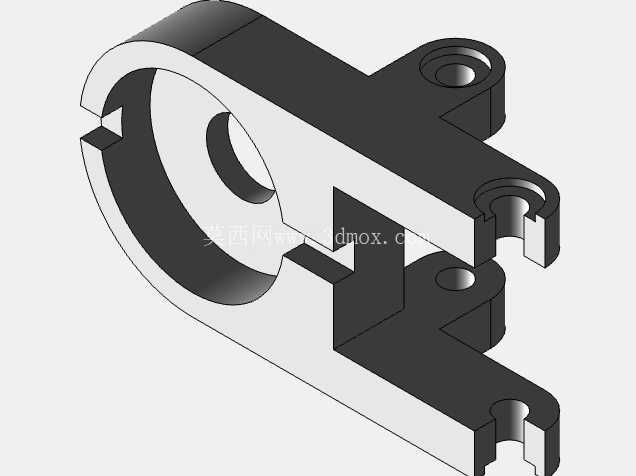

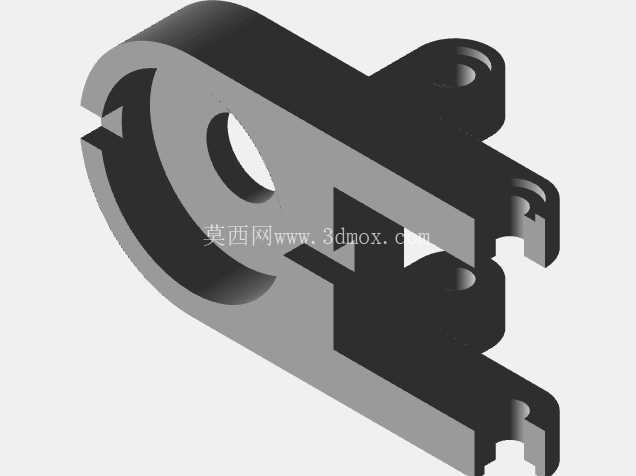

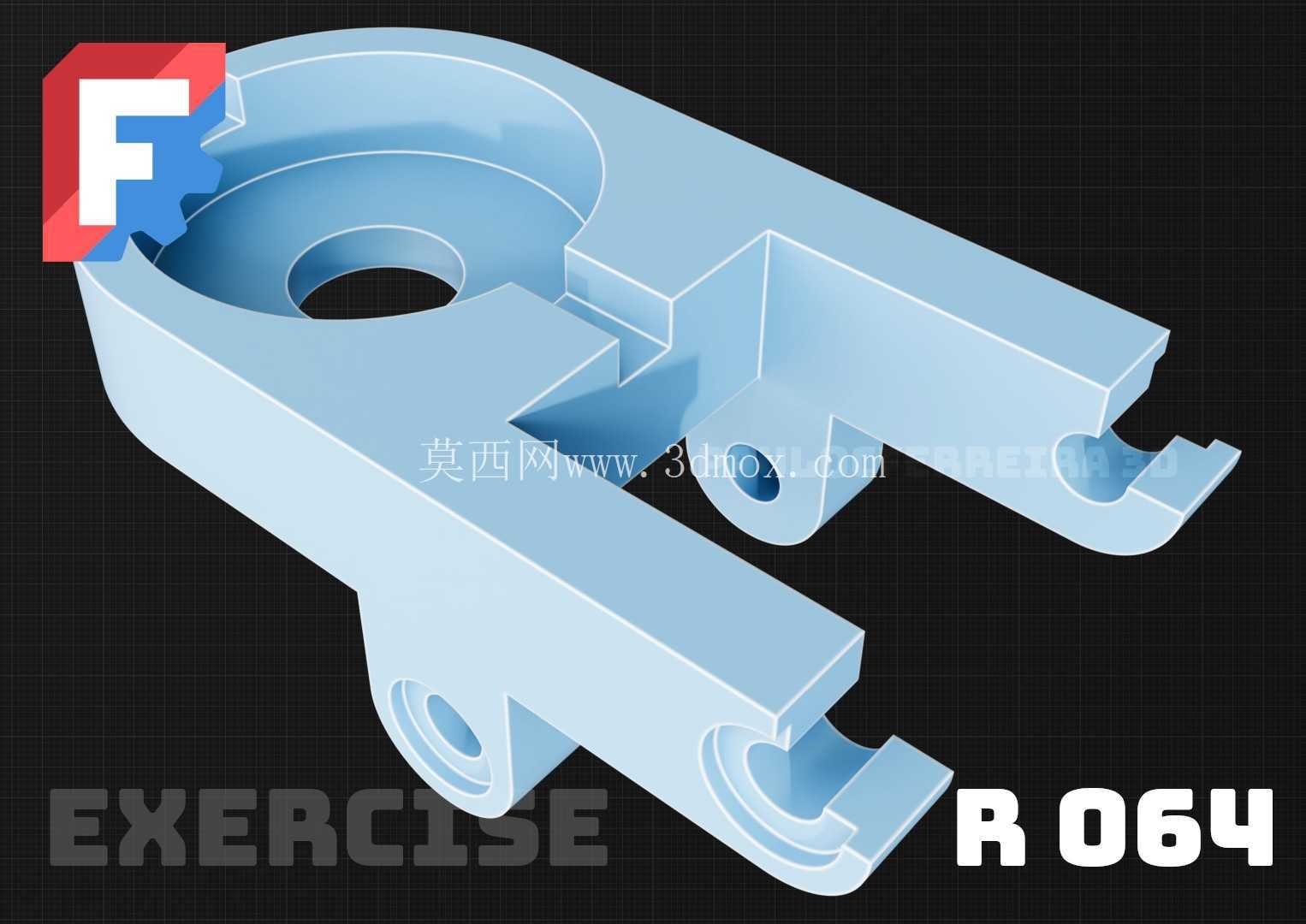

该铰接连接构件多用于中小型自动化生产线的连杆传动末端,作为执行端与固定机架之间的活动转接载体,在轻工包装、小型物料输送设备的摆臂机构中十分常见,日常工况下需要承受周期性的摆转载荷,同时要适配相邻部件的小幅角度偏移,避免硬连接带来的应力集中问题。从结构细节来看,构件主体采用一体化铸造成型的设计思路,主体大端设置同轴通孔结构,用于穿装铰接销轴,通孔周边做了加厚凸台处理,能够分散销轴传递的径向载荷,避免长期受载后孔位出现椭圆变形;大端外侧延伸出的弧形限位面,可在摆转过程中与相邻构件的限位块配合,约束最大摆角范围,防止机构超程运行造成部件磕碰损坏。
构件中部设置的下沉式卡槽结构,用于卡装传动连杆的端部接头,卡槽两侧预留的同轴小孔用于穿装锁紧销,完成连杆接头的轴向固定,卡槽的开口尺寸经过公差匹配,既可以保证接头装入时的顺畅性,又能控制配合间隙在0.1mm以内,避免传动过程中出现旷量影响动作精度。构件小端设置的叉形开口结构,用于对接设备上的从动摆杆,开口内侧的圆弧面与摆杆端部的圆柱面贴合,配合穿装的小直径销轴实现二次铰接,小端外侧的加强筋从大端凸台一直延伸到叉形开口根部,在不额外增加整体壁厚的前提下提升了小端的结构刚度,避免长期受交变载荷后叉形部位出现开裂问题。
设计过程中首先要确认安装边界的尺寸约束:大端铰接孔的中心到小端叉形开口的中心距是核心安装尺寸,直接决定了连杆机构的传动比与摆角范围,建模时需要先锁定两个铰接点的相对位置,再围绕受力路径搭建主体轮廓;所有铰接孔的同轴度公差需要控制在0.05mm以内,避免销轴穿装后出现卡滞,孔位端面的垂直度公差不大于0.03mm,保证销轴安装后端面与挡圈的贴合度。构件的壁厚设计遵循均匀过渡原则,主体壁厚保持在4mm左右,凸台与加强筋位置的壁厚不超过主体壁厚的1.5倍,从根源上减少铸造过程中出现缩孔、缩松的概率,所有棱边位置都做了R1-R2的圆角过渡,既可以降低铸造时的应力集中,也能避免后续机加工过程中出现崩边问题。
实际应用中,该构件的安装流程需要先将大端销轴穿入机架的固定支座,调整轴向间隙后装入轴用挡圈完成轴向定位,再将传动连杆卡入中部卡槽,穿入锁紧销后做防松处理,最后对接小端的从动摆杆,穿装销轴后手动盘动机构验证摆转顺畅度,确认无卡滞、无异常摩擦后再投入负载运行。日常维护时需要定期检查各铰接孔的磨损量,当孔位与销轴的配合间隙超过0.3mm时需要及时更换构件,避免间隙过大造成机构运行抖动、定位精度下降;由于该构件采用铸造成型毛坯后再做孔位机加工的工艺路线,建模时需要预留单边0.8mm的机加工余量,所有非加工面的拔模斜度控制在1.5°,方便铸造后顺利脱模。从受力角度分析,该构件在运行过程中主要承受径向的剪切力与小幅的弯曲力矩,因此结构上没有设置多余的冗余特征,整体轮廓紧凑,在满足强度要求的前提下尽可能控制了自身重量,降低摆转过程中的惯性负载,提升机构的响应速度。卡槽位置的深度设计需要保证连杆接头装入后,接头端面与卡槽底面留有0.2mm的间隙,避免加工误差造成接头装配不到位,影响传动精度;叉形开口的开口宽度比对接摆杆的厚度大0.15mm,既可以保证摆杆顺利装入,又能限制摆杆的轴向窜动量。
