带轮毂直齿圆柱传动齿轮练习建模

项目分类:齿轮 发布时间:2026-06-01 ID:1170542
  • 带轮毂直齿圆柱传动齿轮练习建模
  • 带轮毂直齿圆柱传动齿轮练习建模
  • 带轮毂直齿圆柱传动齿轮练习建模
  • 带轮毂直齿圆柱传动齿轮练习建模
  • 带轮毂直齿圆柱传动齿轮练习建模
  • 带轮毂直齿圆柱传动齿轮练习建模

直齿圆柱齿轮是机械传动系统中应用最广泛的基础传动零件之一,这类带一体式轮毂的结构常见于中小功率的动力传递场景,比如小型输送设备的动力端、轻工机械的进给机构、台式加工设备的主轴传动组,还有不少教学演示用的传动实训台也会采用这类结构的齿轮做传动演示。不同于大模数重载齿轮的分体轮毂设计,这类中小模数的一体轮毂齿轮加工工序更短,装配时的同轴度更容易保证,适合转速中等、载荷平稳的传动工况。

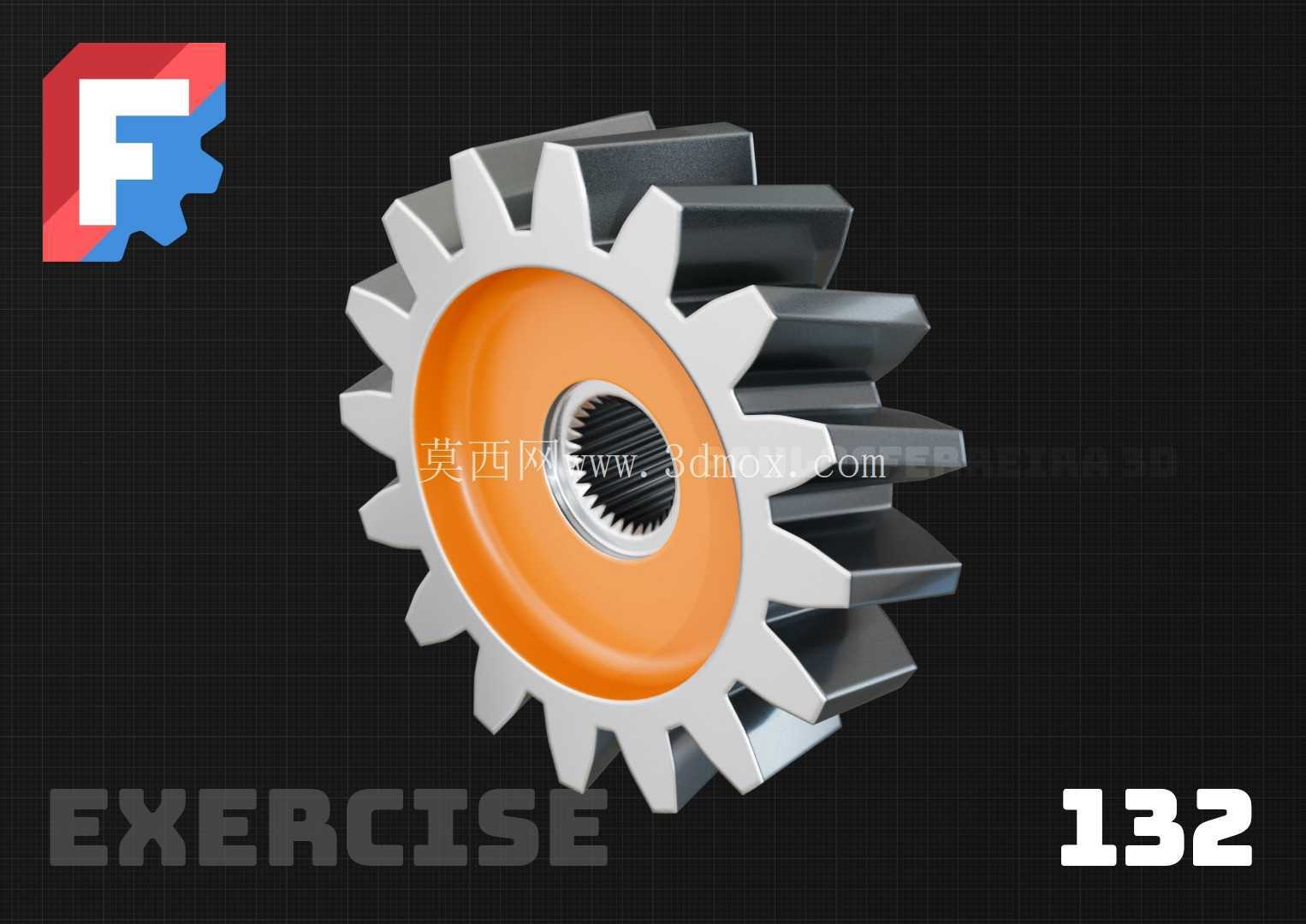

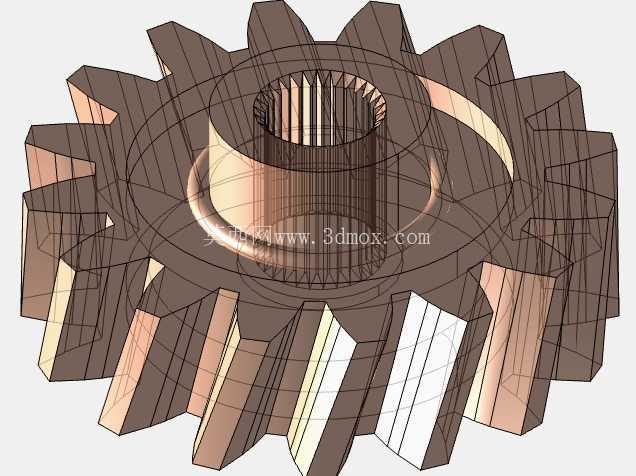

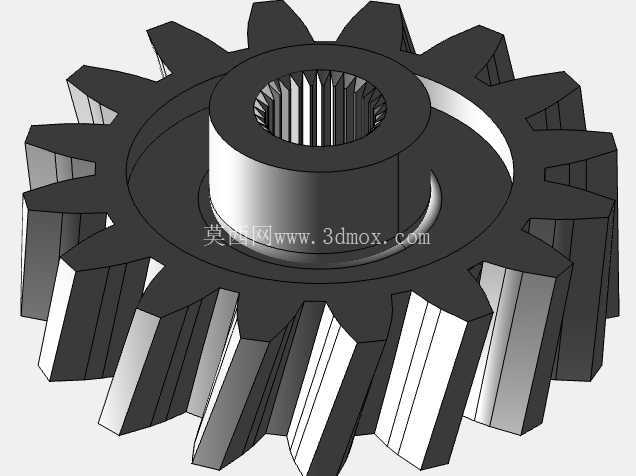

从结构设计逻辑来看,这个齿轮的齿部采用标准渐开线直齿齿形,齿向没有螺旋角,装配时不需要调整轴向错位来补偿啮合间隙,对安装座的轴向定位精度要求相对斜齿轮更低,很适合入门级结构设计人员练手掌握齿轮建模的核心逻辑。中心的内花键孔是扭矩传递的核心结构,相比普通平键连接,花键配合的接触面积更大,能传递的扭矩更高,同时对中性更好,齿轮运转时的径向跳动量更容易控制,适合频繁正反转的传动场景,不会像单键连接那样在换向时出现键侧冲击间隙。轮毂部分的橙色区域其实是做了减重和定位台阶设计,台阶面可以紧贴轴承内圈或者轴套端面,实现齿轮在轴上的轴向定位,不需要额外加装轴套来限位,减少了装配时的零件数量,也压缩了整个传动组的轴向安装尺寸。

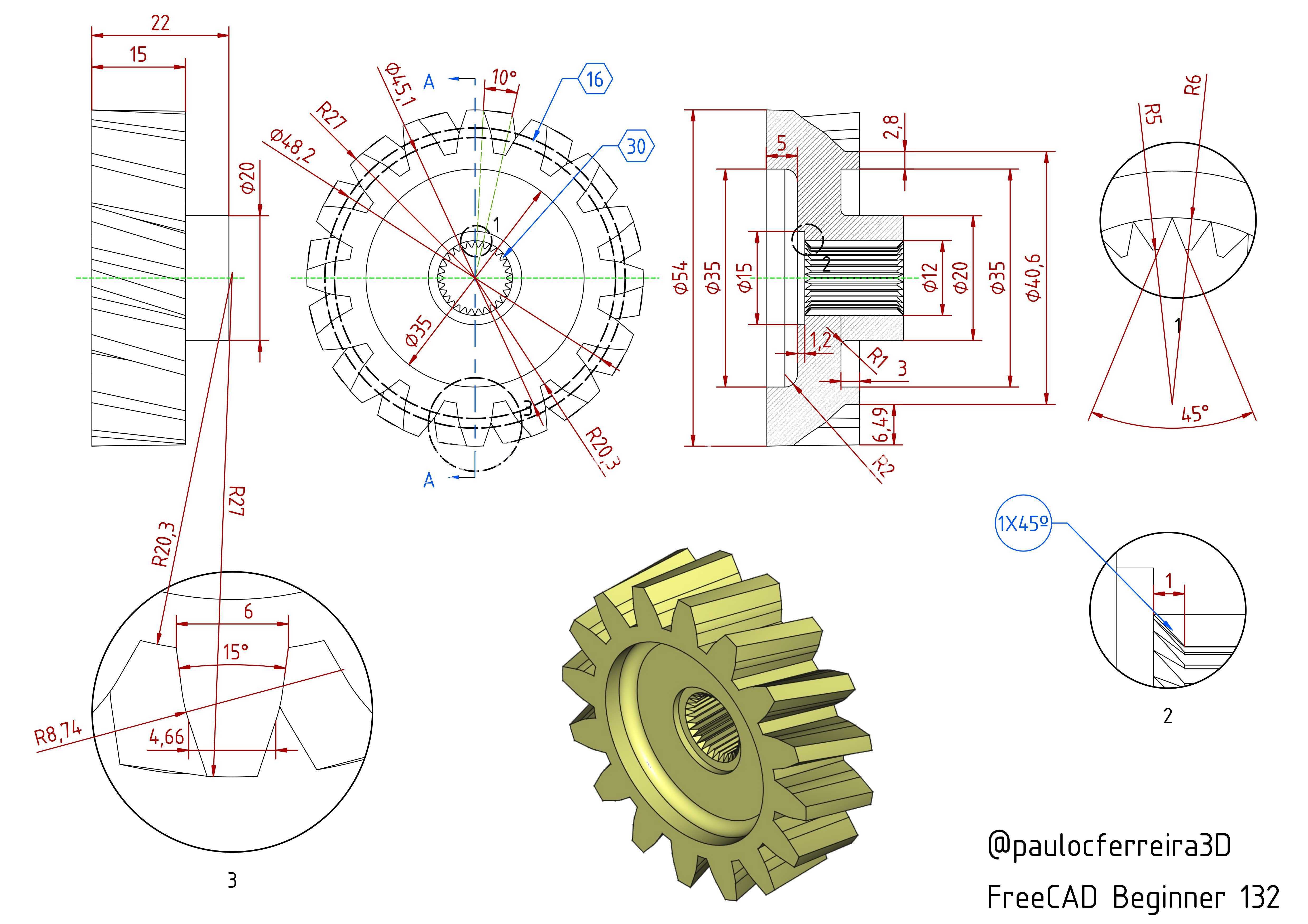

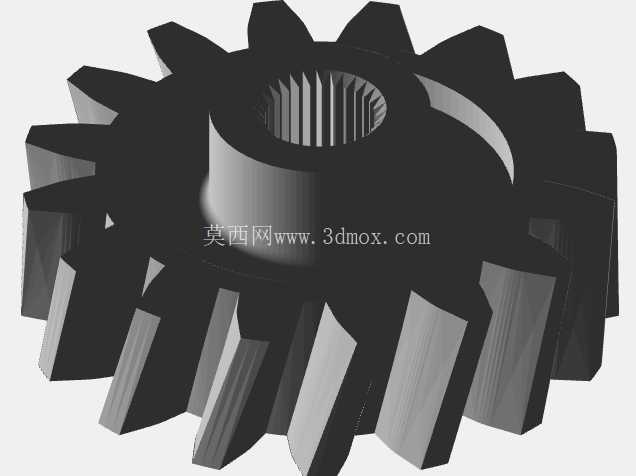

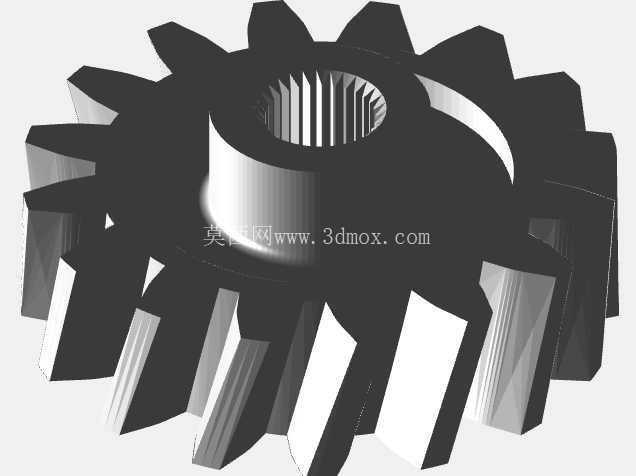

做这类齿轮建模的时候,首先要确定的是安装边界尺寸:中心花键的大径、小径和齿厚要和配合的轴端花键参数完全匹配,不然装配时会出现卡滞或者配合间隙过大的问题;轮毂的外径要比齿根圆直径小一定距离,避免轮毂外圆和配对齿轮的齿顶发生干涉;齿宽的选择要结合传递功率计算,齿宽过窄会导致齿面接触应力过大,容易出现过早磨损,齿宽过宽则会增加轴向安装空间,还会因为轴的挠度变形导致齿面偏载,实际设计中通常取模数的6到12倍作为参考齿宽,再根据具体工况做调整。齿顶部分做了小倒角处理,不是尖锐的直角,一方面是避免装配时齿边磕碰产生毛刺影响啮合精度,另一方面也能减少齿轮运转时的齿顶棱边和润滑油的搅动阻力,在油浴润滑的传动箱里能降低不必要的功率损耗。

实际应用中这类齿轮的安装要注意几个关键点:首先是装配前要确认齿面没有磕碰伤,内花键和轴的配合间隙在设计公差范围内,压装时不能直接敲击齿部,要通过轮毂端面均匀施压,避免齿部变形影响啮合精度;其次是轴向定位要可靠,台阶面和定位件的贴合度要保证,避免运转时齿轮轴向窜动导致啮合长度不足,加剧齿面磨损;另外在啮合调整时要保证齿侧间隙在合理范围,间隙过小会导致运转卡滞、温升过高,间隙过大则会出现换向冲击,产生噪音还会影响传动精度。对于入门的结构设计人员来说,从这类简单齿轮入手建模,能快速掌握渐开线齿形生成、参数化特征关联、装配干涉检查这些核心建模技能,理解传动零件的设计逻辑,而不是只会画外形不考虑实际装配和使用的需求。这类齿轮虽然结构不复杂,但却是整个机械传动体系里最基础的单元,把这类基础零件的设计要点摸透,后续做复杂传动系统设计的时候才能避免出现干涉、强度不足、装配困难这类常见问题。
