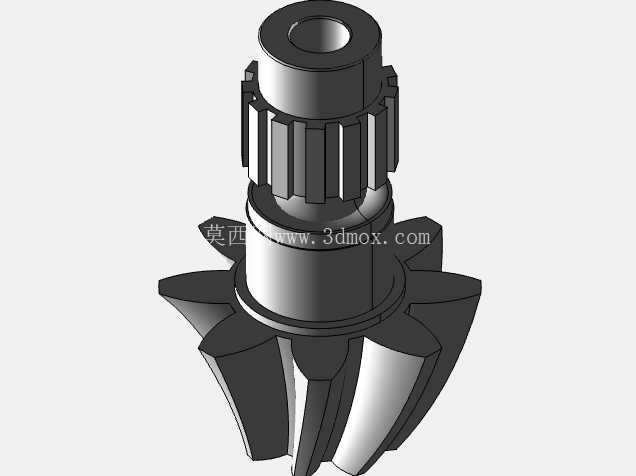

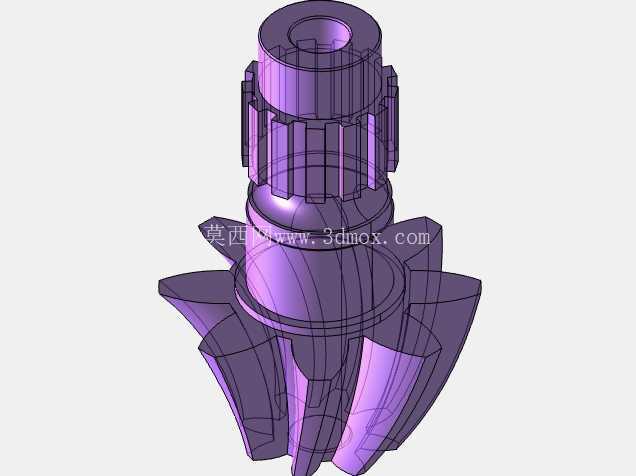

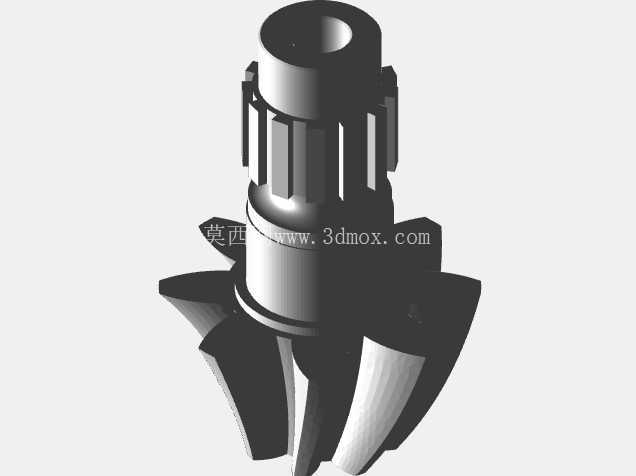

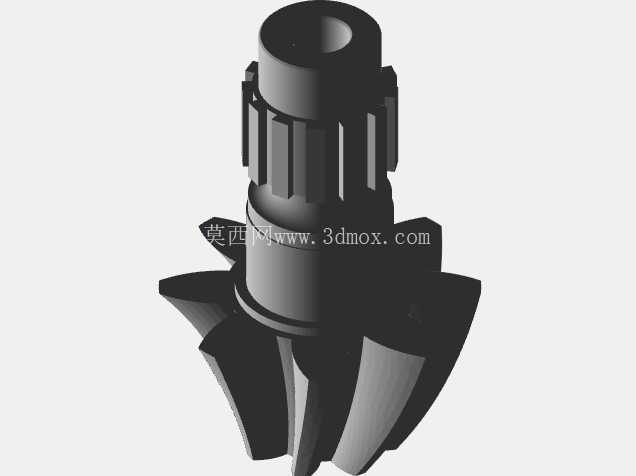

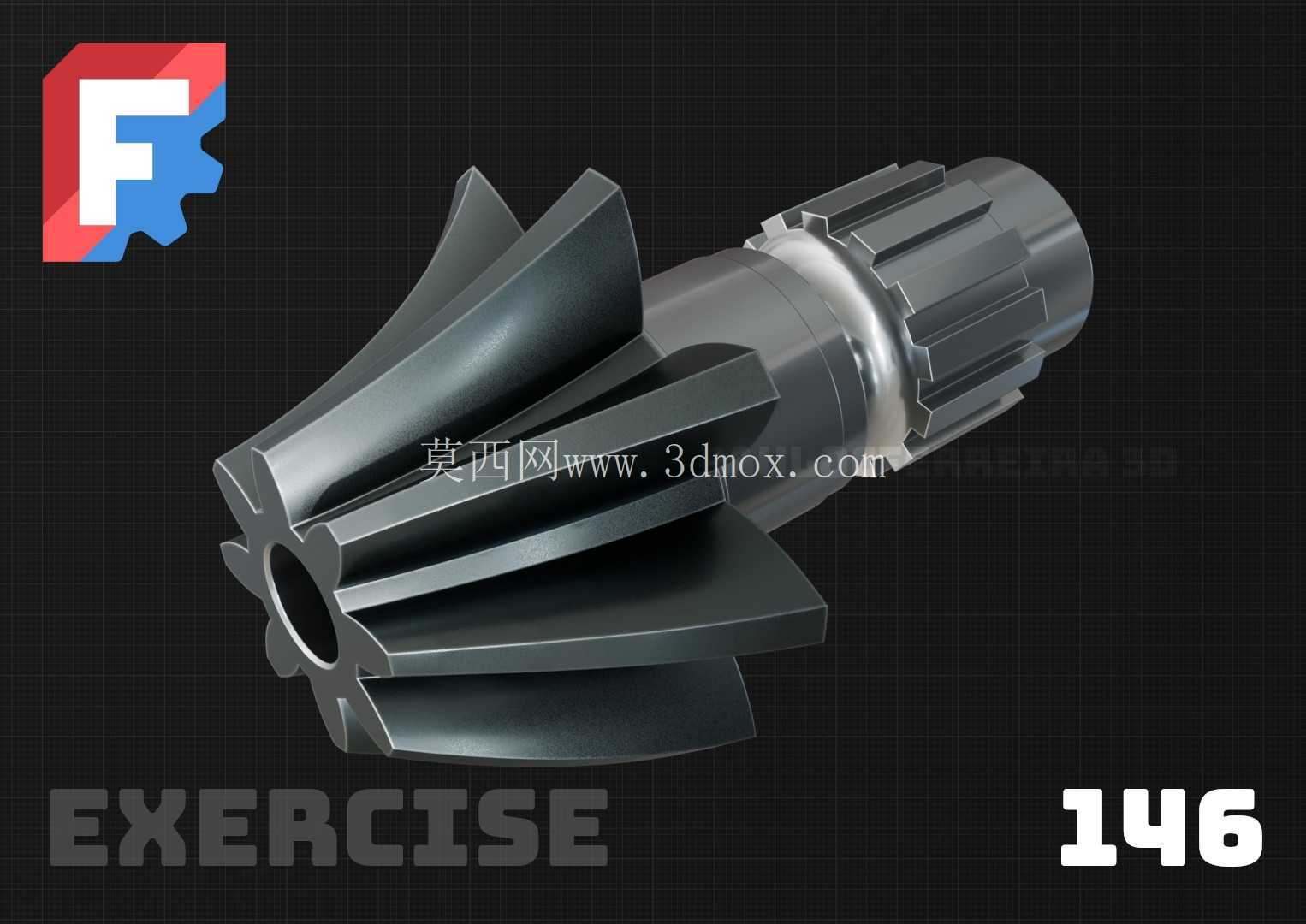

带花键轴段的螺旋锥齿轮传动零件

项目分类:齿轮 发布时间:2026-06-01 ID:1170545
  • 带花键轴段的螺旋锥齿轮传动零件
  • 带花键轴段的螺旋锥齿轮传动零件
  • 带花键轴段的螺旋锥齿轮传动零件
  • 带花键轴段的螺旋锥齿轮传动零件
  • 带花键轴段的螺旋锥齿轮传动零件

  这类带集成花键轴段的螺旋锥齿轮,是相交轴动力传递场景里的核心执行零件,常见于差速器输入端、小型农机转向传动箱、工业缝纫机主轴传动、小型机床进给箱的相交轴动力换向位置,和分体式的锥齿轮+传动轴结构不同,它把齿轮啮合段和扭矩输入输出的花键段做成整体结构,从根源上消除了轴和齿轮配合的键槽间隙、装配同轴度误差带来的传动回差,在需要正反转频繁切换、传动精度要求较高的小扭矩传动场景里,这种整体结构的稳定性比分体装配结构高出不少。

  从实际使用的工况来看,这类零件的啮合齿采用螺旋齿形,相比直齿锥齿轮,它的轮齿啮合过程是逐渐进入、逐渐退出的,啮合重叠系数更大,传动过程中的冲击、噪音明显更小,承载能力也比同模数的直齿锥齿轮高30%左右,适合转速在1500rpm以内、传递扭矩不超过200N·m的中低速平稳传动场景。设计这类零件的时候,首先要确定的是啮合副的轴交角,常规场景下多为90度垂直相交,也有部分特殊设备采用60度、120度的非标轴交角,齿部参数需要匹配配对齿轮的模数、压力角、螺旋角、齿顶高系数,保证啮合时的齿侧间隙在0.1-0.3mm之间,避免热胀后出现卡滞,同时也要保证接触斑点位于齿面中部,偏载会直接导致轮齿早期磨损断裂。

  轴段部分的设计要兼顾安装边界和扭矩传递能力,末端的花键采用矩形花键或者渐开线花键,这里的花键齿和齿轮段的同轴度要求控制在0.02mm以内,否则装配后会出现传动别劲、轴承发热的问题;花键的长度要匹配配合的联轴器或者传动套的安装深度,预留0.5-1mm的轴向窜动间隙,避免轴受热伸长后顶死配合件。齿轮段的背锥位置要做退刀结构,方便滚齿或者铣齿加工时的刀具退刀,轴上和轴承配合的轴段直径要匹配标准轴承的内径,轴肩高度要符合轴承安装的定位要求,不能过高导致轴承拆卸困难,也不能过低导致定位失效。

  从安装边界来看,这类零件的总长度要控制在传动箱的内腔尺寸范围内,齿轮大端的外径不能和箱体内壁、其他相邻传动件发生运动干涉,装配时要保证两个配对锥齿轮的节锥顶点重合,否则会出现齿面接触偏斜,轻则传动噪音大、磨损快,重则出现断齿故障。实际建模过程中,轮齿的齿形曲面要保证连续顺滑,不能出现曲面褶皱、曲率突变的问题,否则后续生成的加工刀路会出现抬刀异常,加工出来的齿形精度达不到啮合要求;花键部分的齿根要做0.2-0.5mm的圆角过渡,减少应力集中,避免长期交变载荷下出现轴段断裂的问题。另外,轴端要做倒角处理,方便装配时插入轴承、花键套,齿轮段的端面也要做倒角,去除加工毛刺,避免装配时刮伤配合零件。这类零件的材料一般选用20CrMnTi渗碳淬火,齿面硬度达到HRC58-62,芯部韧性足够承受冲击载荷,花键部分的硬度也要达到HRC45以上,避免长期插拔、扭矩传递出现花键齿压溃变形。在做结构校验的时候,要校核轮齿的弯曲强度、接触疲劳强度,还要校核轴段的扭转强度、花键的挤压强度,保证在额定载荷下的使用寿命满足设计要求,对于需要正反转频繁切换的场景,还要适当加大安全系数,抵消换向冲击带来的载荷波动。
