多通带法兰连接金属管路接头结构

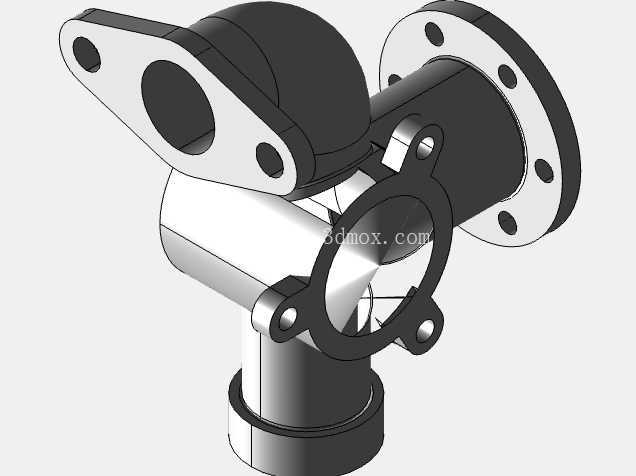

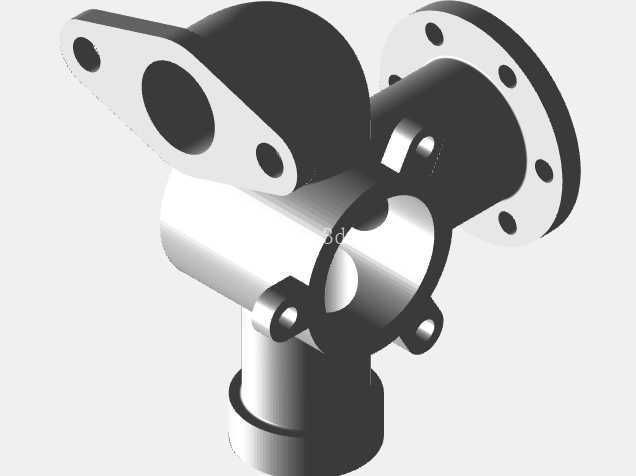

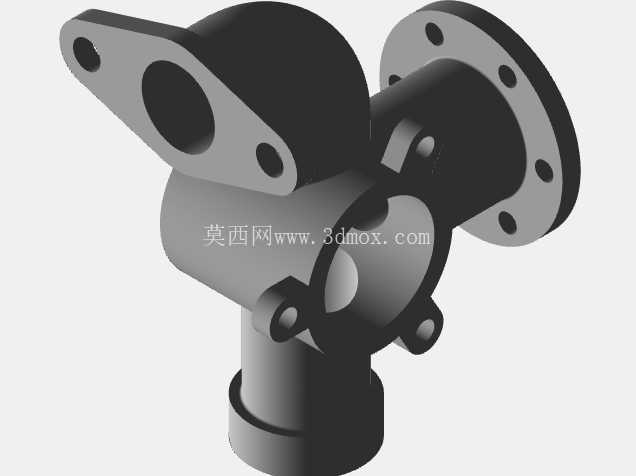

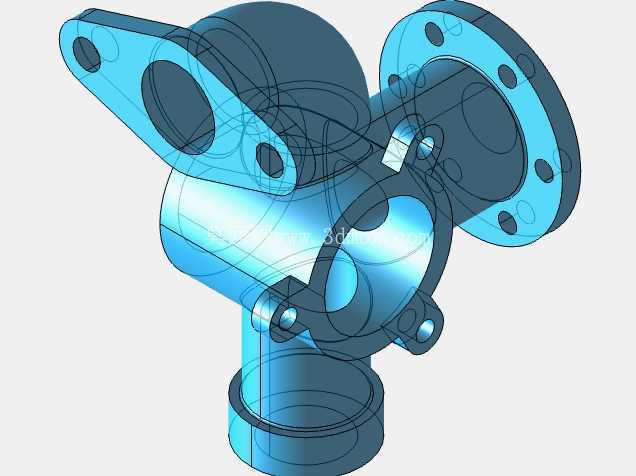

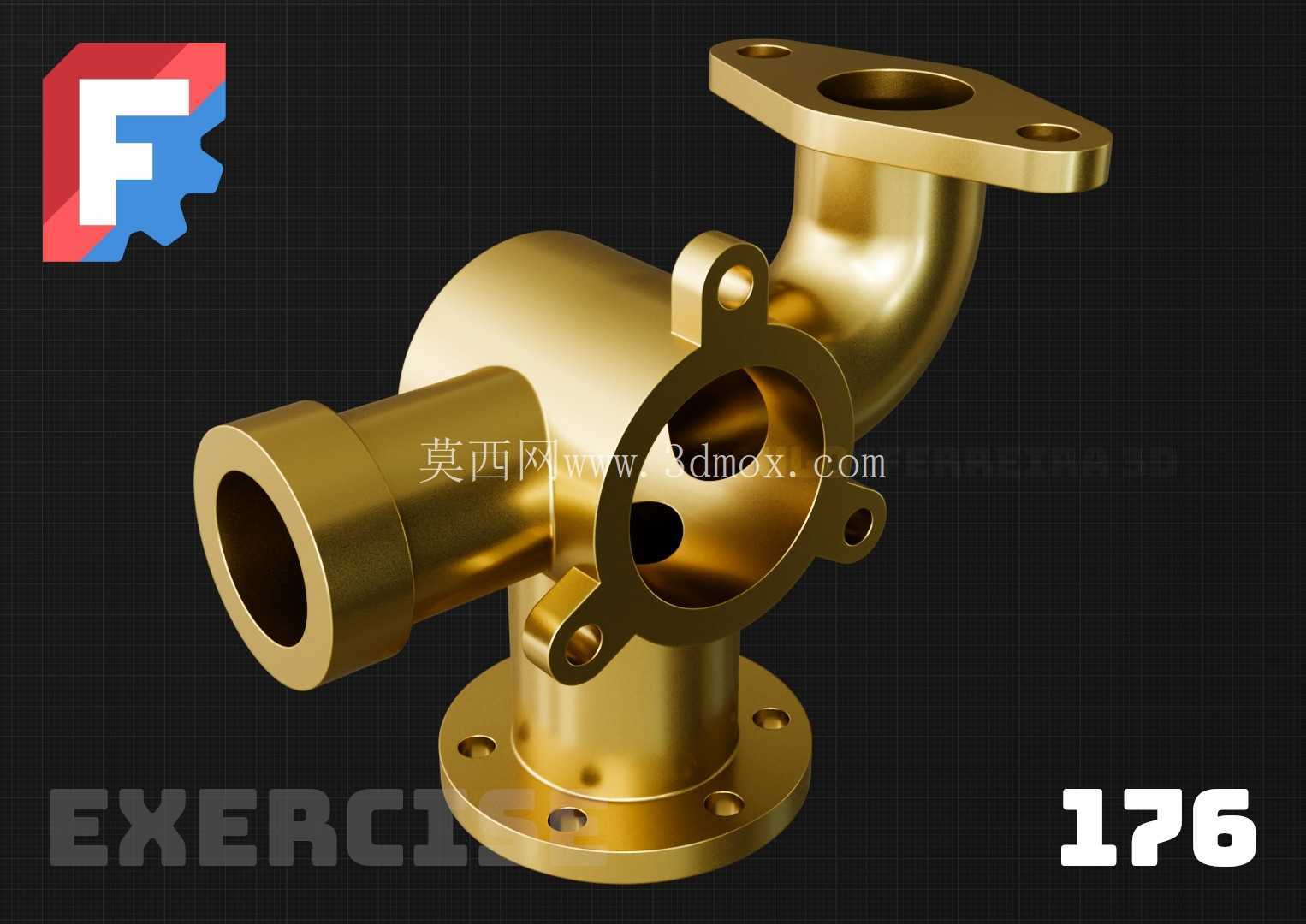

　　从结构功能来看，该构件设置了三个外接通路，分别对应垂直向下的法兰安装端、水平侧出的插接端、斜向上的弯管法兰端，三个通路在主体腔体内交汇连通，介质可以根据管路布局在不同通路间流转，每个连接端都做了对应的密封适配结构：垂直下端的法兰盘均匀分布四个螺栓过孔，安装时可以配合密封垫片贴合在设备基座或者对应法兰面上，通过螺栓锁紧实现端面密封，这种连接方式能承受中等程度的管路压力，适合固定端的长期安装；水平侧出的插接端做了阶梯轴结构，端部的倒角方便插入软管或者硬管的衬套，阶梯台肩可以作为管路插接的定位面，配合卡箍或者焊接就能实现侧路的可靠连接；斜向上的弯管端同样采用两孔法兰连接，弯管的弧度经过平滑过渡，能减少介质流经转角时的阻力损失，避免直角转弯带来的介质紊流、局部压损过大的问题，尤其适合输送带有微小颗粒的流体介质，减少颗粒在转角处的沉积堵塞概率。这类多通带法兰的管路接头，在中小流量的流体输送系统里应用十分普遍，常见于小型液压站的油路分配、实验室气路的支路分流、小型冷却循环系统的管路汇接场景，承担着不同方向管路的连通、介质流向切换的核心作用，区别于普通直通接头，它能在有限安装空间内完成三个及以上方向的管路对接，减少管路转接次数，降低整个管路系统的泄漏风险点。

　　在设计思路上，这类构件首先要确定各通路的通径匹配，三个通路的内孔直径根据对应支路的流量需求做了适配，主体腔体的容积足够容纳不同方向的介质汇流，不会出现通流截面突变导致的流阻陡增；所有的连接法兰的螺栓孔位置度都有严格要求，保证安装时能和对接端的孔位精准对齐，不会出现螺栓无法穿入的装配问题；管壁厚度根据额定工作压力做了冗余设计，在满足承压要求的前提下尽可能控制整体重量，避免管路接头自身重量过大给对接管路带来额外的载荷。

　　从安装边界来看，垂直下端法兰的安装面作为整个构件的主定位基准，安装时需要保证该端面的平面度符合密封要求，斜向上弯管的法兰面朝向是固定的，布局管路时需要提前核算弯管的伸出长度和角度，避免和周边其他构件产生安装干涉；水平侧出的插接端轴线和垂直法兰端面平行，插接管路时的操作空间需要预留足够的扳手或者卡箍安装位置，整体构件的安装高度从下端法兰底面到斜向上法兰端面的垂直距离，在布局管路系统时需要提前纳入空间尺寸核算，避免出现安装后和周边设备的安全距离不足的问题。

　　另外，构件上的两个带孔凸耳是辅助安装结构，在管路整体装配时可以通过这两个凸耳穿装固定拉杆，分担管路运行时产生的振动载荷，避免长期振动导致法兰连接螺栓松动，提升整个管路连接的可靠性；所有的边角位置都做了圆角过渡，既可以避免铸造过程中出现应力集中导致的零件开裂，也能减少安装过程中尖锐边角对操作人员的划伤风险。这类构件采用铸造工艺成型时，模具分型面的选择要兼顾三个通路的抽芯方向，尽可能减少侧抽芯的数量，降低模具复杂度，提升铸件的成型合格率，铸件成型后各连接端面需要进行精加工，保证密封面的平面度和粗糙度要求，内孔的流道面要做打磨处理，去除铸造残留的飞边和毛刺，减少介质流动时的阻力，同时避免杂质脱落随介质进入下游设备造成故障。
