长圆形带加强筋密封安装基座结构设计

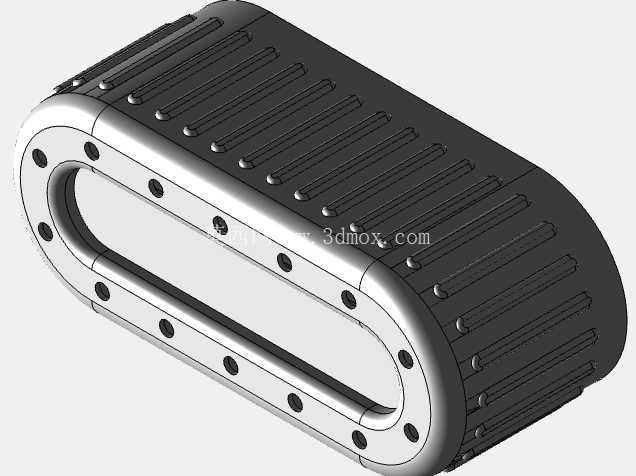

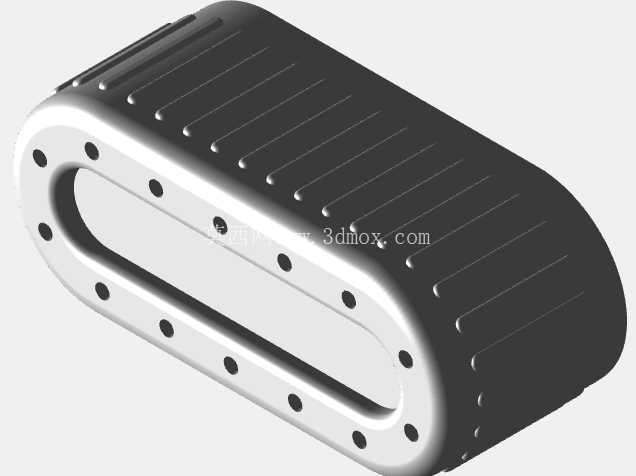

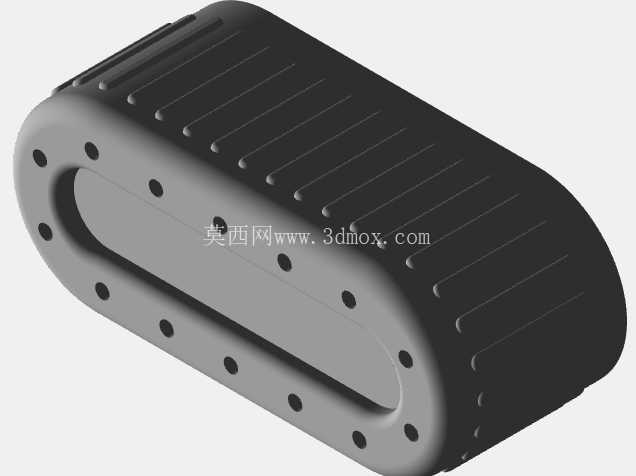

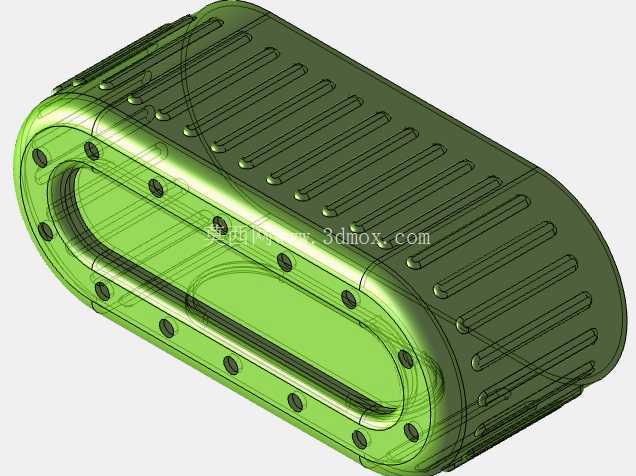

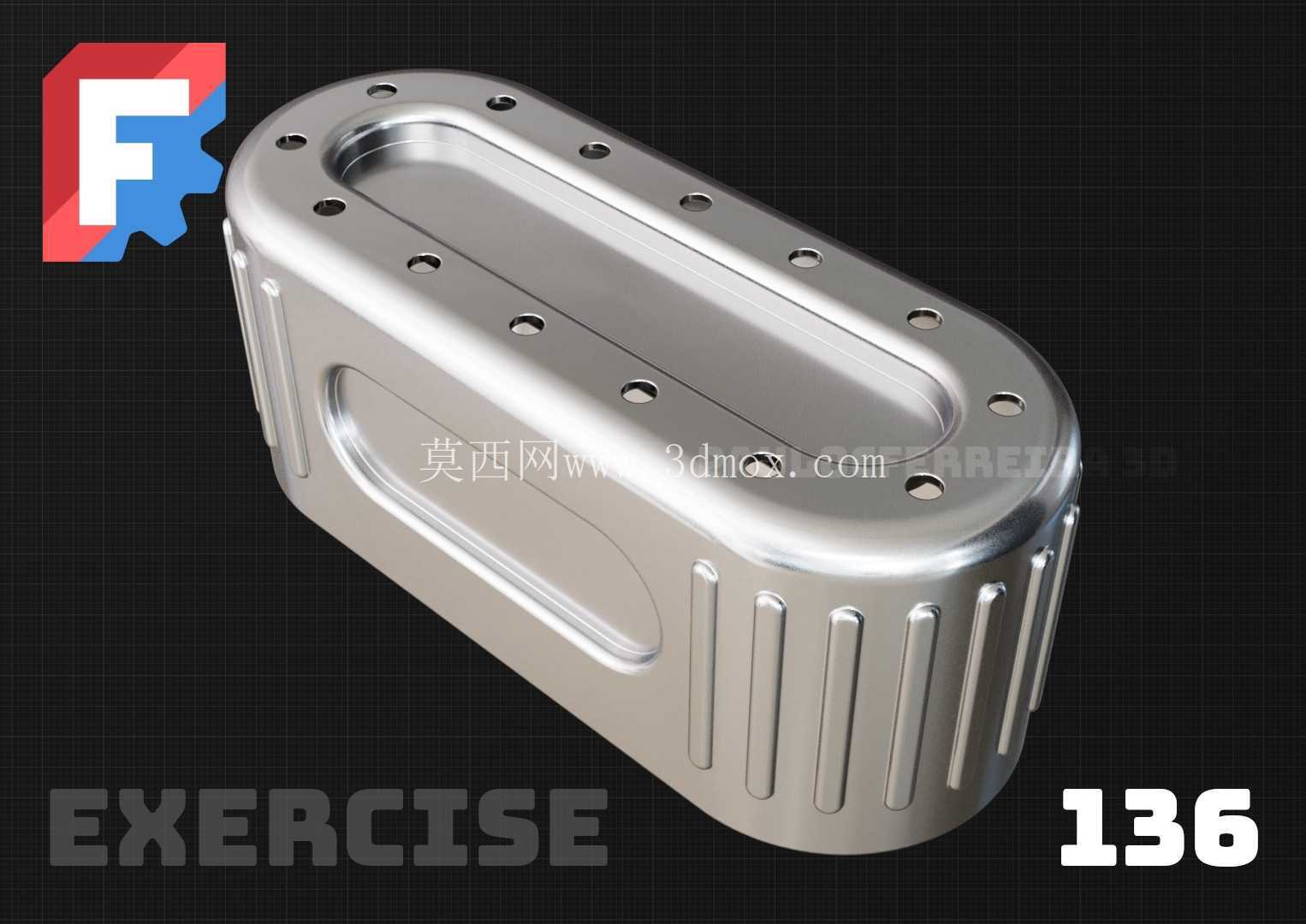

　　该零件属于典型的法兰式安装密封基座，常见于小型流体控制单元、气动回路集成模块、户外小型电气接线腔体的安装固定场景，核心作用是为内部元器件提供封闭防护空间，同时通过周圈的安装孔实现与对接部件的刚性密封连接，避免内部介质泄漏或者外部粉尘、水汽侵入腔体内部。从结构设计逻辑来看，整体采用长圆形（腰形）的外轮廓，这种轮廓设计相比矩形结构能够有效降低边角处的应力集中系数，在同等壁厚条件下可以承受更高的内部压力或者外部冲击载荷，同时长圆形的内部腔体能够适配长条状的元器件排布，比如条形电路板、长行程微型气缸、线性传感组件等，最大化利用内部安装空间。

　　零件周圈均匀排布的通孔为螺栓安装位，孔位沿着腰形轮廓的中心线等距分布，这种排布方式能够让密封面的压紧力均匀分布，避免局部压紧力不足导致密封失效，也能防止局部压力过大造成密封件永久变形，安装孔的沉孔设计可以让螺栓头部完全沉入零件表面以下，不会突出安装平面，避免对接时出现干涉，同时也能让整体外观更加规整。零件侧壁设计的竖向凸起加强筋，是在不增加整体壁厚的前提下提升壳体刚性的典型设计，若采用等壁厚的光面侧壁，在承受螺栓锁紧力或者内部压力时，侧壁容易出现向外鼓胀的变形，导致密封面平面度超差，而均匀分布的竖向筋条能够大幅提升侧壁的截面惯性矩，降低薄壁结构的变形量，同时筋条之间的凹槽也能在零件搬运、安装过程中提供防滑的握持位置，减少装配时脱手掉落的风险。

　　零件上端的内凹台阶面为密封件安装槽，槽的宽度与深度按照标准O型圈或者平密封垫的压缩量设计，能够保证密封件安装后不会出现移位，同时在螺栓锁紧时密封件的压缩率控制在合理区间，兼顾密封性能与密封件的使用寿命。从安装边界来看，零件的对接面平面度需要控制在较高精度范围内，安装孔的位置度公差需要满足与对接部件的孔位同轴要求，避免装配时出现螺栓别劲的问题，零件的整体高度根据内部元器件的安装深度确定，侧壁的拔模角度符合常规金属压铸或者机加工的工艺要求，不需要特殊工装即可完成加工生产。在实际应用中，这类基座常搭配橡胶密封垫使用，安装时按照对角顺序逐步拧紧螺栓，能够让密封面受力更加均匀，部分需要更高防护等级的场景还会在密封槽内填充密封胶，进一步提升腔体的防护性能。零件的材质通常根据使用场景选择，普通工况下采用压铸铝合金即可满足重量与强度要求，有腐蚀介质的场景可以选用不锈钢或者工程塑料材质，不同材质的加工工艺虽然有区别，但核心的结构设计逻辑一致，都是在保证密封性能与结构强度的前提下，尽可能减少材料用量，降低零件整体重量。

　　设计这类零件时需要重点关注几个核心尺寸的匹配：首先是密封槽的尺寸与所选密封件的线径匹配，保证压缩量在合理范围；其次是安装孔的中心距公差，需要与对接部件的孔位公差匹配，保证装配顺畅；另外是内部腔体的净空尺寸，需要预留出元器件的安装空间以及接线、走管的操作空间，避免元器件与壳体内壁出现干涉。侧壁的加强筋高度与厚度需要根据壁厚做合理匹配，筋的厚度通常不超过主体壁厚的0.8倍，避免压铸或者注塑生产时出现缩痕，影响零件外观与结构强度。腰形两端的圆弧半径需要与内部腔体的圆弧半径保持同心，保证周圈壁厚均匀，避免出现局部壁厚过薄导致强度不足，或者局部壁厚过厚导致加工时材料浪费、生产时出现缩孔缺陷。
