花键轴连接式机械传动支撑构件

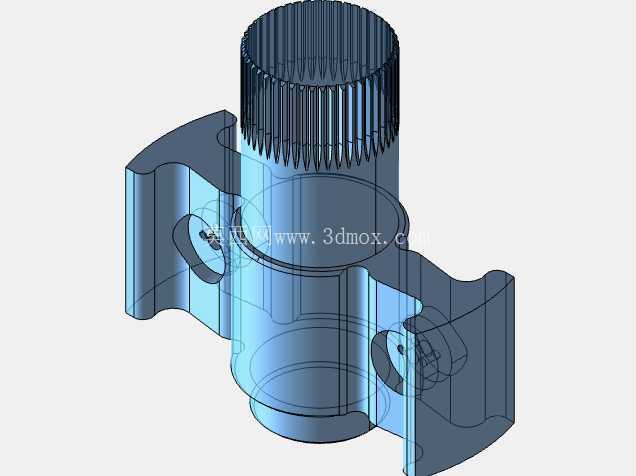

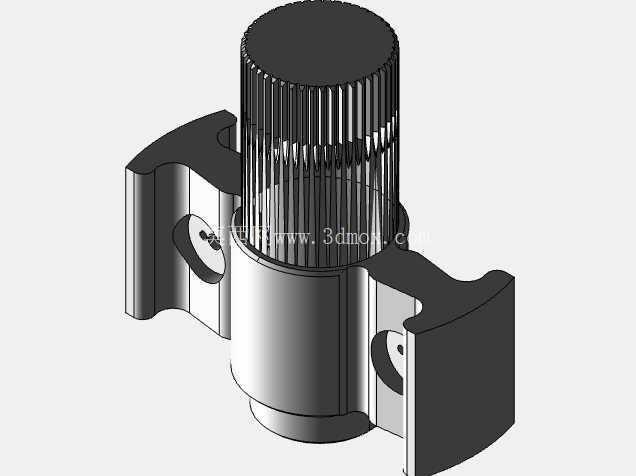

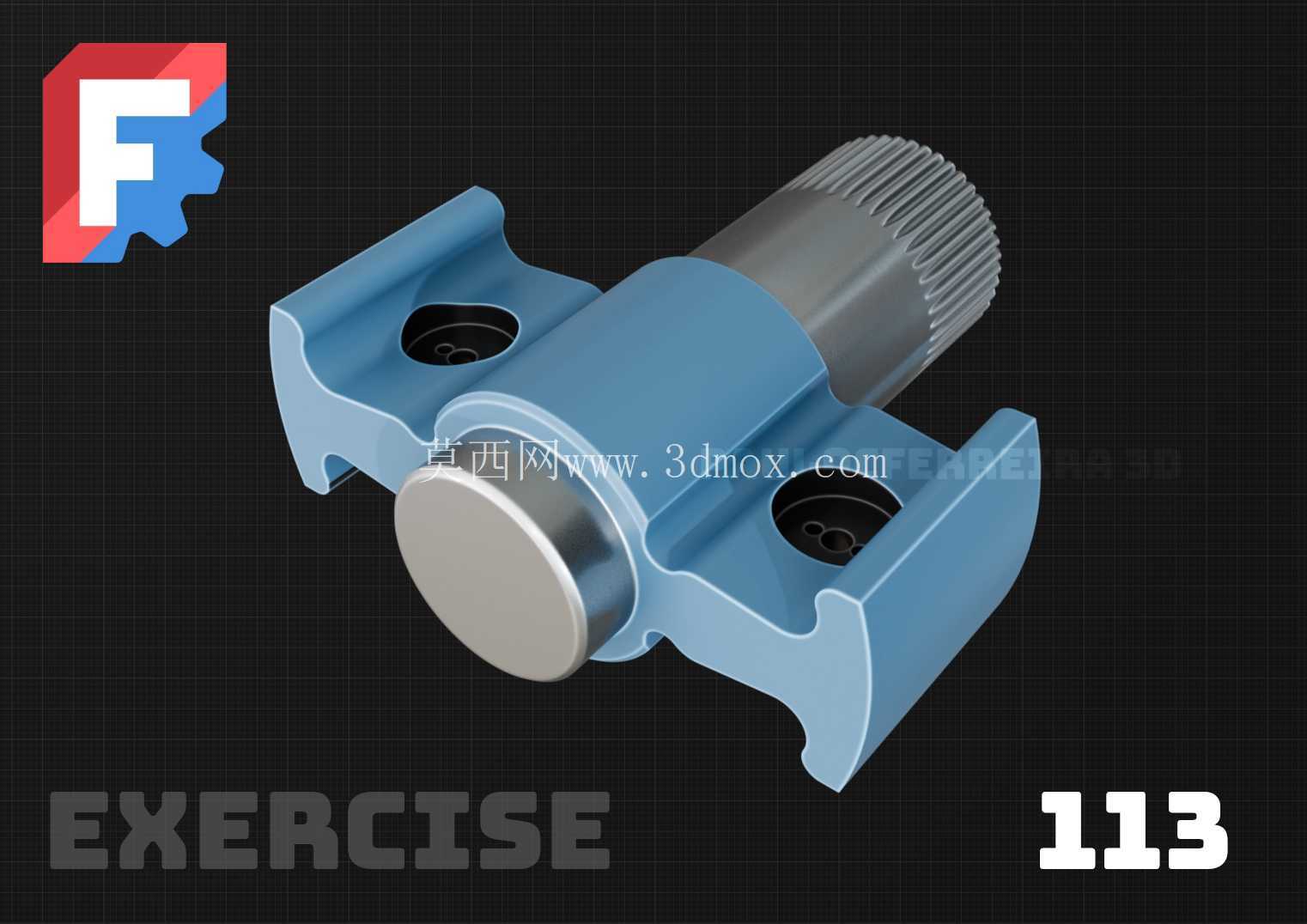

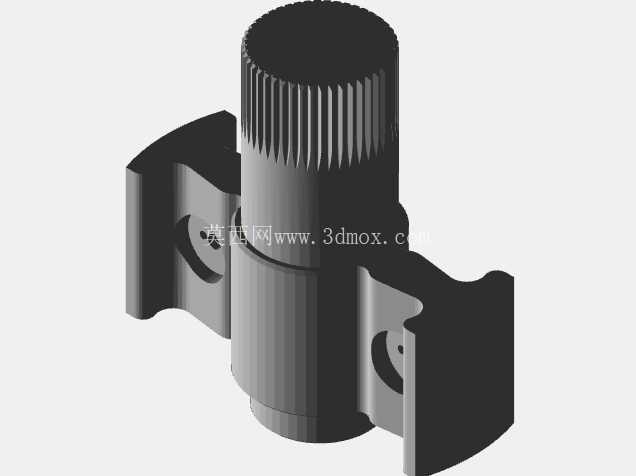

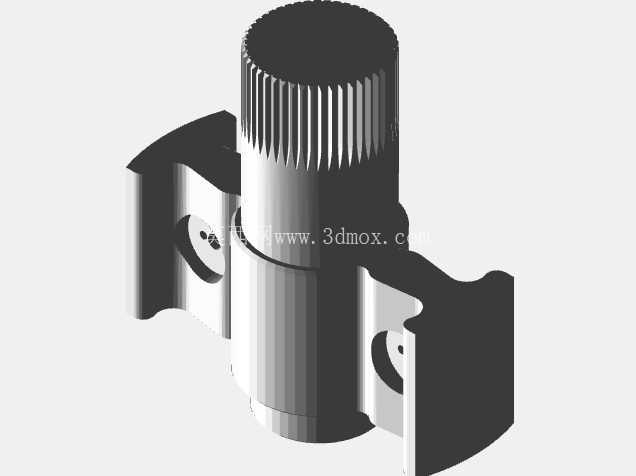

　　这类带双侧翼型支撑结构的花键传动件，常见于中小功率的传动链路中，多数应用在需要轴向滑动同时传递扭矩的工位，比如轻工设备的进给机构、小型农机的动力输出端、输送线的张紧调节单元里，承担扭矩传递与径向支撑的双重作用。从结构上看，中间的花键轴段采用渐开线齿形，齿顶做了微小倒角，装配时能顺利插入配合的花键套内，齿侧的配合间隙控制在0.02-0.05mm区间，既保证滑动顺畅，又不会因为间隙过大产生传动冲击。花键轴的一端是光轴封端，表面粗糙度控制在Ra1.6，和端盖接触时能保证密封件的贴合度，避免润滑脂从轴端渗漏。

　　两侧的翼型支撑座是一体化铣削成型的，和中间的轴套部分没有拼接焊缝，整体刚性更好，支撑座上开有两个沉头安装孔，孔位的同轴度公差控制在0.03mm以内，安装时通过内六角螺栓固定在设备的安装基板上，沉头结构能保证螺栓头不突出支撑面，避免和周边运动部件产生干涉。支撑翼的边缘做了R3的圆角过渡，没有尖锐的棱角，一方面是避免装配时划伤操作人员，另一方面能减少应力集中，在承受交变载荷时不会在边角处产生疲劳裂纹。设计这类零件的时候，首先要核算花键轴的抗扭强度，根据传递的额定扭矩计算花键的齿面接触应力和齿根弯曲应力，确保在额定载荷下齿面不会发生点蚀，齿根不会出现断裂。

　　其次要考虑支撑座的安装孔距和设备安装面的匹配度，孔距公差按照IT7级精度控制，避免安装时出现螺栓无法穿入的问题。轴套部分的内孔和花键轴的配合采用过盈配合，过盈量控制在0.01-0.02mm，装配时通过热装工艺将支撑座和花键轴结合为整体，保证两者之间不会发生相对转动。从安装边界来看，零件的总宽度由两侧支撑翼的外端面决定，安装时需要预留至少5mm的周边操作空间，方便螺栓的拧紧作业；轴向长度方向上，花键的有效啮合长度要比配合的花键套长度短2-3mm，保证花键套在轴向滑动时不会脱出啮合区间。

　　支撑座的底面是安装基准面，平面度公差控制在0.02mm以内，安装时需要和设备基板的安装面完全贴合，如果贴合面存在间隙，会导致轴系的同轴度偏差，运转时产生异常振动和噪音。这类零件在实际使用中，花键齿面需要定期涂抹锂基润滑脂，减少齿面的磨损，支撑座的安装螺栓需要加装防松垫圈，避免设备运转时的振动导致螺栓松动。在建模过程中，花键的齿形可以通过参数化绘制生成，先确定模数、齿数、压力角等基本参数，再通过拉伸切除生成齿形结构，翼型支撑部分可以通过草图绘制轮廓后拉伸成型，安装孔的沉头结构通过异形孔向导直接生成，能保证孔的尺寸精度和标准件的匹配度。建模时需要注意各特征之间的圆角过渡，尤其是轴套和支撑翼连接的位置，要按照实际加工的工艺要求添加圆角，避免出现直角结构导致的应力集中问题。这类零件的毛坯通常采用模锻成型，预留2-3mm的加工余量，后续通过数控铣削完成支撑面、安装孔、花键齿形的精加工，最后进行表面氧化处理，提升零件的防锈能力。
