多接口带安装凸缘圆形端盖结构设计

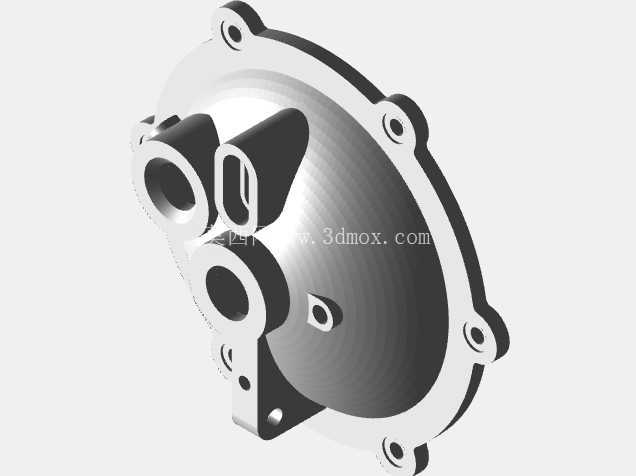

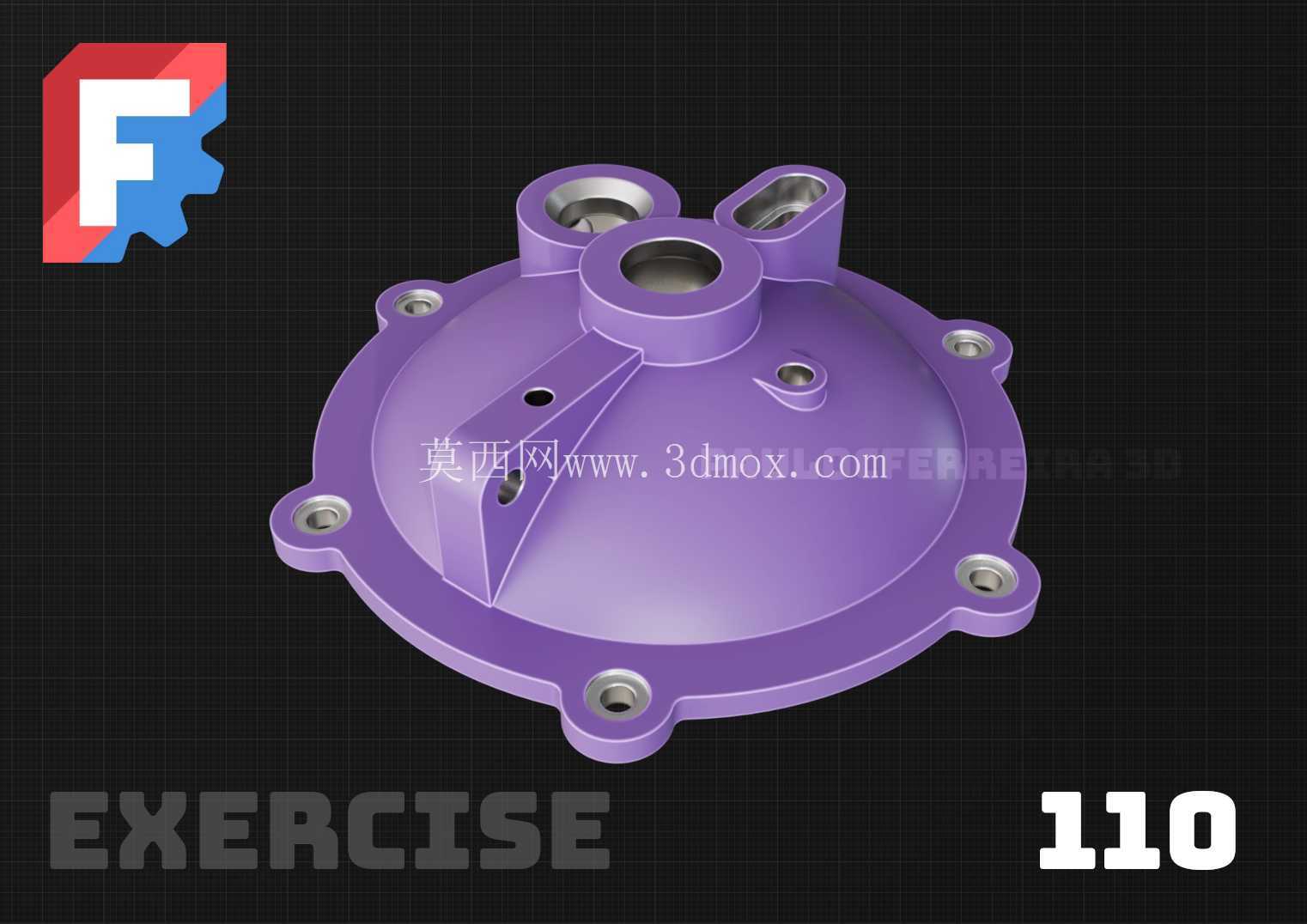

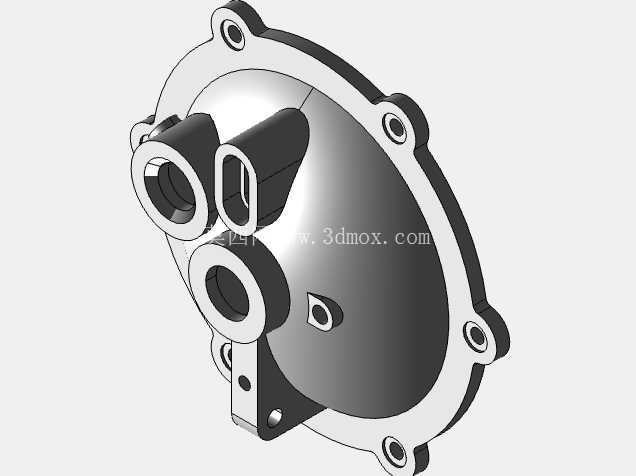

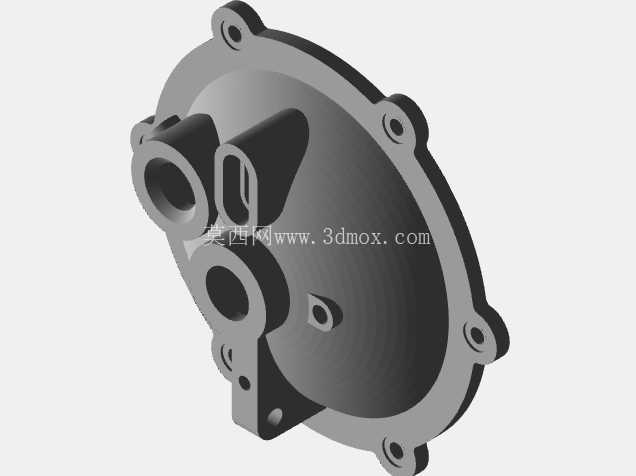

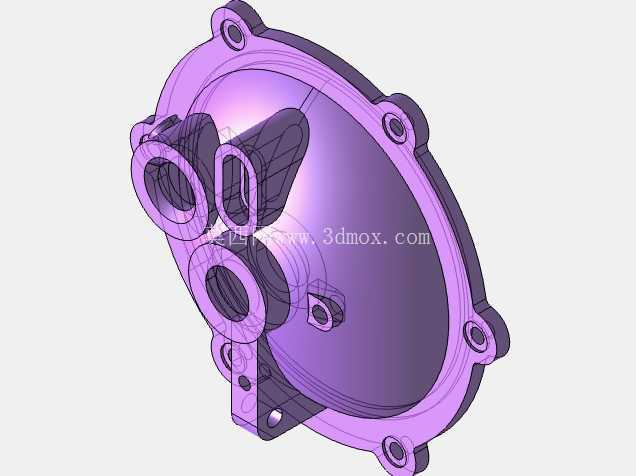

　　这类带多接口的圆形端盖，常见于小型动力传输单元、流体分配腔体或是密闭传动箱体的端部密封与接口集成场景，日常在小型液压泵站阀块端盖、齿轮箱侧端盖、小型气动腔体封盖这类工况里都能见到同结构逻辑的零件，核心作用是在封闭腔体端部的同时，集成不同规格的管路、传感器或是轴类零件的穿装接口，避免额外在腔体壁面开孔带来的密封风险与加工成本。从结构上看，整个零件以圆形盘体为主体基底，周向均匀分布6个带沉孔的安装凸耳，沉孔设计是为了让内六角安装螺栓的头部完全沉入凸耳平面以下，避免螺栓突出端盖表面干涉外部管线或是周边零件的布置，安装孔的分布圆直径需要匹配对应腔体端部的法兰安装孔位，装配时凸耳背面与腔体法兰面贴合，依靠端面密封垫或是O型圈实现腔体的静密封，安装时螺栓的预紧力需要均匀施加，避免盘体受力不均产生翘曲导致密封失效。

　　盘体顶面凸起的三个不同规格的接口座，是整个零件功能集成的核心，其中尺寸最大的中心接口为同轴设计，一般用于穿装输入输出轴类零件，接口内孔预留了密封件安装槽位，可以适配骨架油封或是O型密封圈，避免腔体内的润滑油、压缩介质从轴与端盖的间隙泄漏；旁边尺寸稍小的斜向接口与腰型接口，分别用于安装通气管路、压力检测接头或是注油接头，腰型孔的设计是为了适配接头安装时的角度微调，补偿加工过程中带来的孔位角度误差，降低装配时的对位难度。

　　盘体表面设置的径向加强筋，连接中心大接口座与盘体外缘，同时覆盖到相邻的两个安装凸耳位置，这种筋位设计不是随意添加的，因为端盖在承受腔体内压时，中心区域会产生向外的形变趋势，加强筋可以在不增加整体壁厚的前提下，大幅提升盘体的结构刚度，避免端盖受压变形导致密封面间隙变大，同时也能减少零件注塑或是铸造过程中的缩痕问题，控制零件的成型变形量。盘体上开设的两个小直径通孔，一个是定位销孔，用于端盖与腔体装配时的周向定位，保证每次拆装后端盖的角度位置一致，避免接口方向错位；另一个小孔是工艺泄油孔，当端盖内侧的密封件出现微量渗漏时，渗漏的介质可以从这个孔排出，避免介质积压在密封槽内侵蚀密封件，同时也能方便运维人员直观判断密封件的磨损状态。设计这类端盖时，首先要确认腔体端部的安装边界尺寸，包括安装法兰的外径、安装孔分布圆直径、螺栓规格，这些参数直接决定了端盖的整体外径与凸耳位置；其次要梳理所有需要集成在端盖上的接口功能，根据接口的通径、安装方向确定各个凸台的高度与角度，凸台高度需要满足接头或是密封件的安装深度要求，同时要避免相邻接口的安装工具出现空间干涉；最后要根据腔体的工作压力计算盘体的所需壁厚，搭配合理的筋位结构，在保证强度的前提下控制零件重量。

　　这类零件一般采用铸造工艺成型毛坯，之后再对安装密封面、接口内孔、安装孔进行机加工，毛坯铸造时要注意各个凸台与筋位的拔模角度设置，避免脱模时出现拉伤，机加工时要以端盖的密封贴合面为定位基准，保证各个接口内孔与端面的垂直度，避免装配后出现密封偏斜、轴类零件卡滞的问题。实际应用中，这类集成多接口的端盖相比分体式的端盖加接头座结构，零件数量更少，密封点位更少，整体可靠性更高，同时装配工序更简单，适合批量生产的小型密闭腔体设备使用，在小型减速机、气动控制阀组、微型液压动力单元的结构设计中，这类端盖结构的应用十分普遍。
