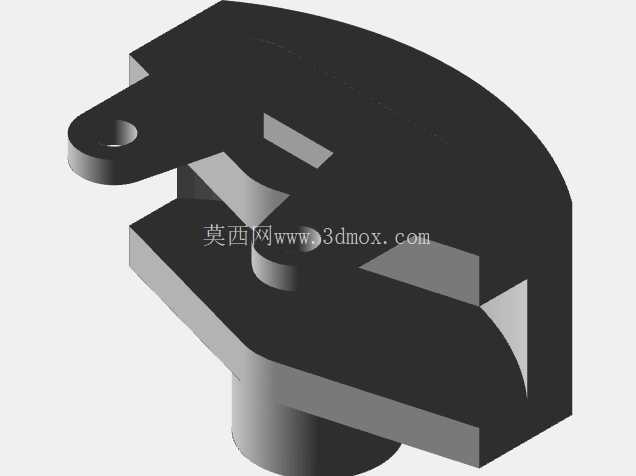

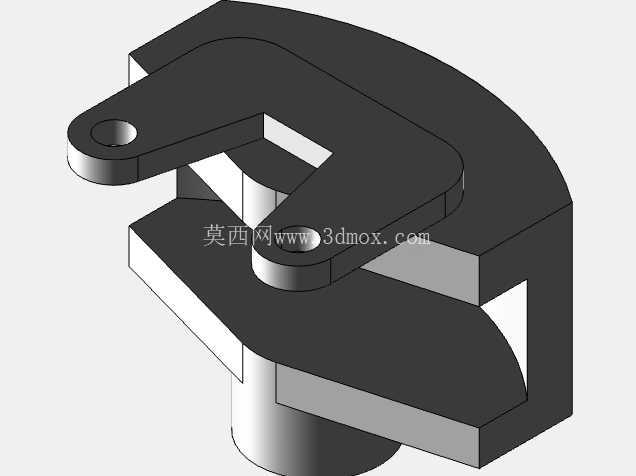

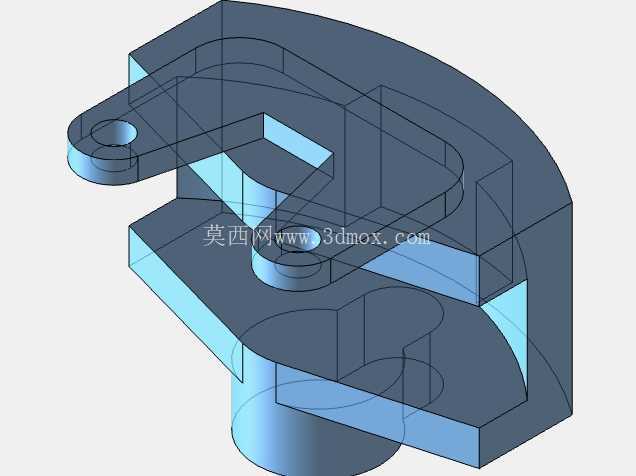

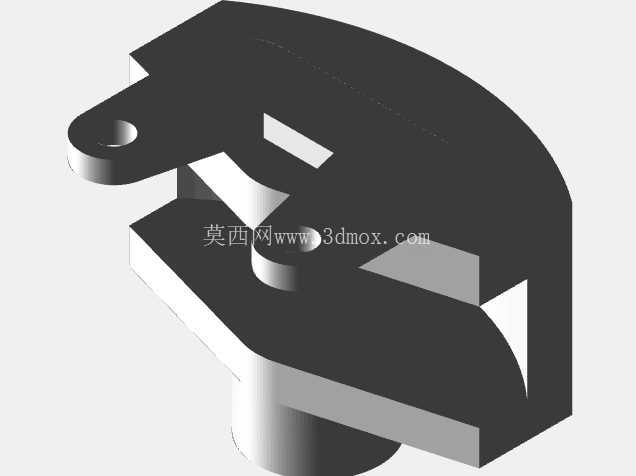

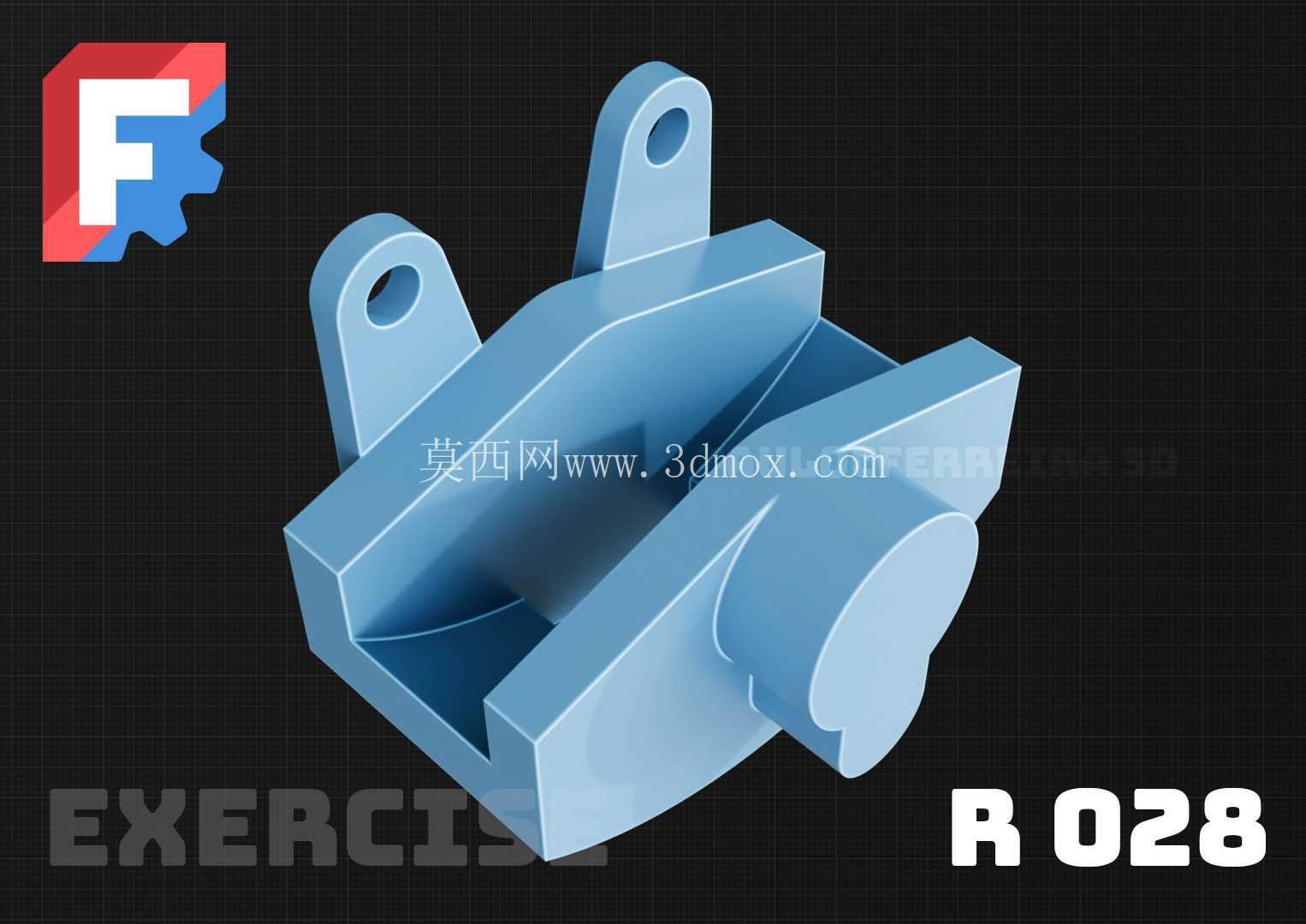

带双耳安装位异形支撑连接结构件

这类带双耳安装位的异形支撑连接结构，在中小型通用机械设备的动力传递、工位支撑场景中应用十分广泛，常见于轻工输送线的张紧机构、小型农用机具的连杆铰接位、非标自动化设备的角度调节支撑端，核心作用是在有限安装空间内，同时实现两个垂直方向的载荷传递与铰接固定需求。从实际工况适配来看，该结构的两个带孔耳片分别对应不同方向的铰接安装需求，耳片上的通孔为同轴度要求较高的安装基准，加工时需要保证两孔轴线的平行度误差控制在0.1mm以内，避免装配后出现铰接卡滞、局部应力集中的问题。主体的异形腔体结构并非为了造型设计，而是为了避让相邻部件的运动轨迹，比如在输送线张紧机构中，腔体需要预留出张紧弹簧的伸缩空间，同时侧壁要承担张紧力带来的侧向弯矩，因此腔体的壁厚设计采用了渐变过渡，靠近耳片的受力集中区域壁厚比非受力区域厚2mm，既保证结构强度，又尽可能控制整体重量。

从设计思路上看，这类结构优先考虑安装边界的适配性，两个耳片的中心距是核心安装尺寸，直接决定了铰接后部件的摆动行程范围，设计时需要先根据配套机构的运动行程计算出最小中心距，再预留1.5mm的装配调整余量，避免加工误差导致行程不足。主体的弧形端面是与配套转动件的贴合面，弧度与对接件的外圆完全匹配，装配后可以实现面接触承载，相比点接触结构能降低30%以上的接触应力，减少长期运行后的磨损量。腔体内部的加强筋采用了斜向布置，而非常规的横竖筋结构，是因为斜向筋可以同时承接来自耳片的拉力和主体端面的压力，力的传递路径更短，在同等筋厚下抗变形能力比横竖筋高25%左右。

在安装边界方面，该结构的整体外轮廓需要满足相邻部件的运动间隙要求，耳片外侧到主体侧壁的距离要预留至少3mm的扳手操作空间，方便装配时拧紧铰接轴的锁紧螺母；底部的平面为安装定位基准面，平面度要求控制在0.05mm以内，装配时可以直接贴合在设备的安装基板上，不需要额外加装调整垫片。从载荷特性来看，该结构主要承受交变的拉压载荷，耳片与主体的连接位置是应力集中高发区，因此在建模时特意做了R3的圆角过渡，避免直角连接带来的应力突变，经过有限元校核，在额定载荷下该区域的最大应力比直角连接降低了40%，完全满足长期交变载荷下的使用寿命要求。这类结构采用铸造工艺成型时，拔模斜度设置为1.5度，既方便脱模，又不会因为斜度过大影响安装面的配合精度，腔体内部的拔模方向与主体开模方向一致，避免出现倒扣结构增加模具复杂度。在实际装配场景中，两个耳片的通孔需要穿入铰接销轴，销轴与孔的配合采用H8/f7的间隙配合，既保证铰接转动的灵活性，又不会因为间隙过大产生晃动；主体的弧形端面与对接件贴合后，需要在接触面涂抹润滑脂，减少相对转动时的磨损，日常维护时只需要定期检查铰接销轴的锁紧情况，不需要对结构本身做额外的保养。
