黄铜Y型三通内外丝管路连接件

这款Y型三通管路连接件，是流体输送系统中常用的分流合流部件，日常在民用给排水、小型气动回路、低压液压支路、家用燃气管路布设场景中都能见到它的身影，核心作用是在单条主管路的基础上引出一条支路，实现流体的分流输送，或是将两条支路的介质汇流到主管路中完成合流输送，相比直角三通，Y型的结构夹角设计能大幅降低流体流经时的局部阻力，减少介质在转角处的涡流损耗，不管是输送液态水、气态压缩空气还是低压粘性流体，都能保持更顺畅的流通状态，降低管路系统的压力损失。

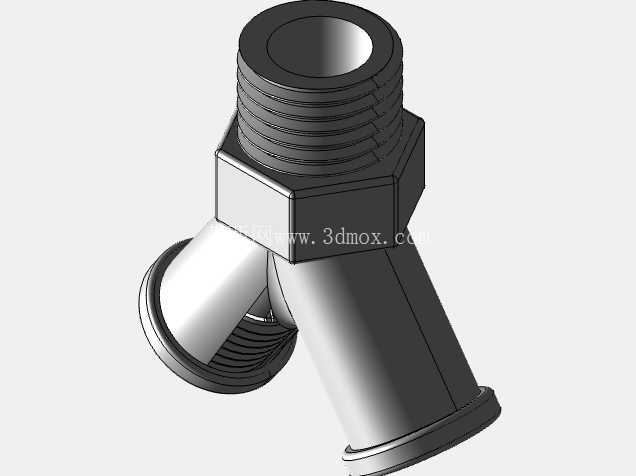

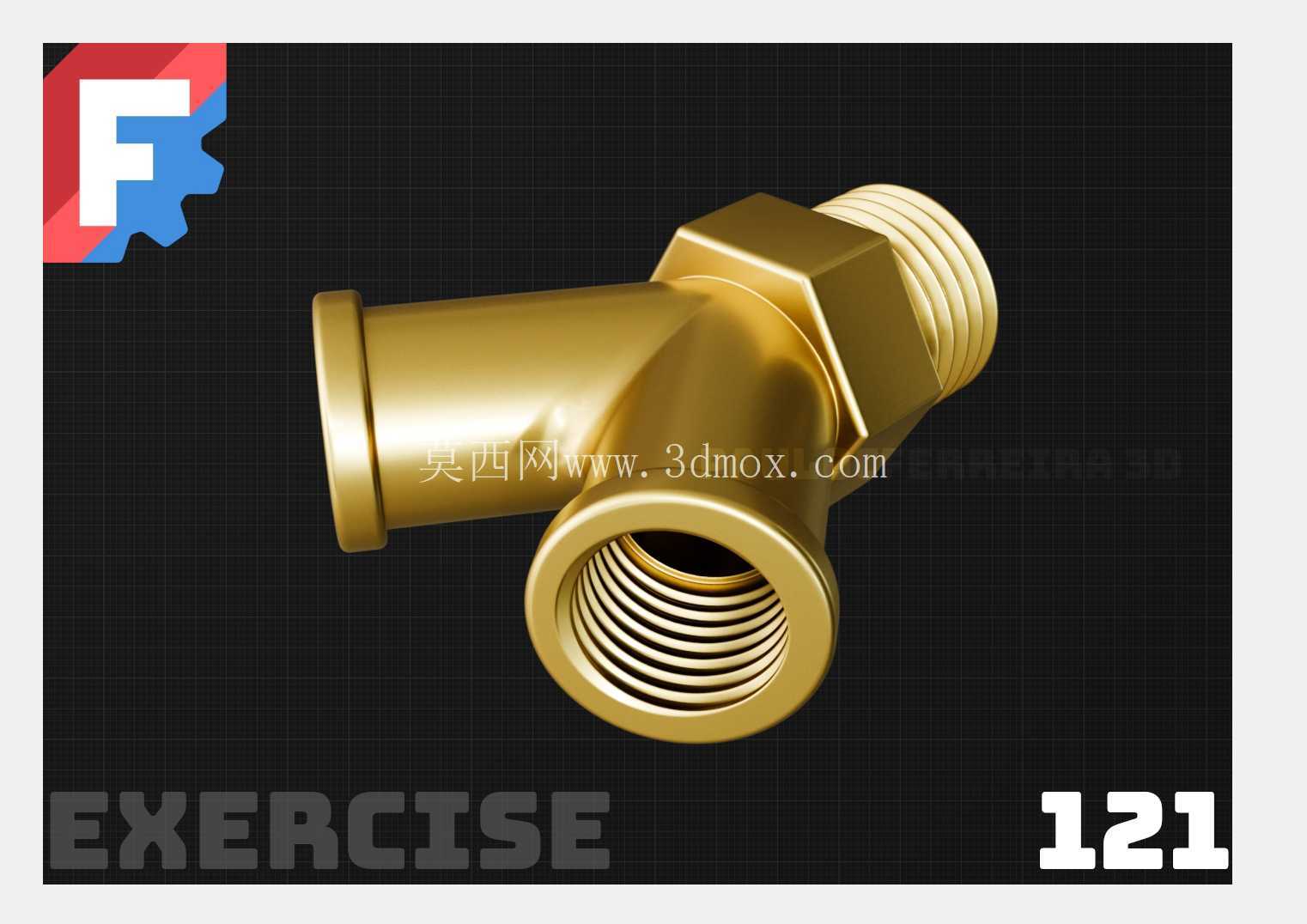

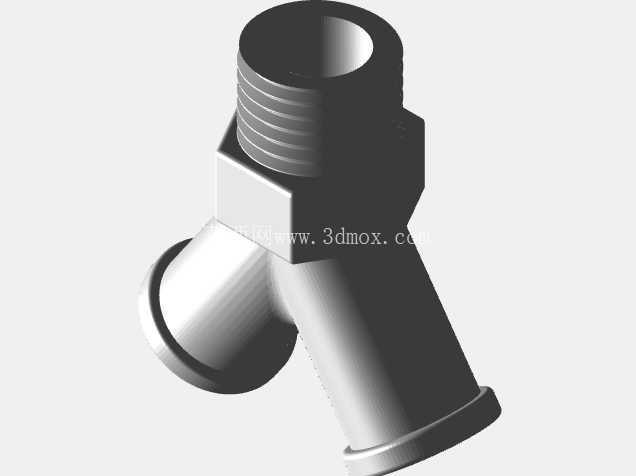

从结构设计来看，这款接头采用Y型三通路布局，其中两个接口为同轴直通结构，第三个接口以固定夹角从主体侧方引出，主体中部设计有外六角加持结构，方便安装时使用扳手施加扭矩，不会因为夹持力过大损坏接头本体的螺纹结构。接口部分采用一端外螺纹、两端内螺纹的组合配置，能直接适配市面上通用的同规格外丝、内丝管路配件，不需要额外加装转换接头就能完成装配，降低了管路布设的配件成本。整体采用黄铜材质一体成型，黄铜本身的耐腐蚀性、切削加工性能优异，长期在潮湿通水环境下使用也不容易出现锈蚀堵管的问题，材质本身的强度也能满足低压管路系统的承压需求，不会因为常规的管路压力波动出现开裂渗漏的情况。

建模过程中需要重点把控几个核心尺寸边界：首先是三个接口的螺纹参数，必须严格匹配通用管螺纹的标准公差，内螺纹的小径、大径、螺距要和标准外螺纹的配合公差保持一致，外螺纹的有效啮合长度要满足管路连接的密封要求，避免因为螺纹啮合长度不足导致安装后出现渗漏；其次是中部六角加持位的对边尺寸，要符合常规扳手的夹持尺寸范围，既不能过小导致夹持时容易打滑，也不能过大导致相邻管路安装时扳手操作空间不足；然后是Y型分叉处的过渡圆角设计，这个位置是接头的应力集中区域，建模时要做平滑的圆弧过渡，不能出现尖锐直角，避免后期使用过程中因为管路震动、压力冲击导致应力集中位置出现开裂；最后是各个接口的同轴度要求，直通段的两个内螺纹接口要保持严格同轴，侧方引出的外螺纹接口角度偏差要控制在合理范围内，避免安装时出现管路别劲的问题，影响密封性能和连接强度。

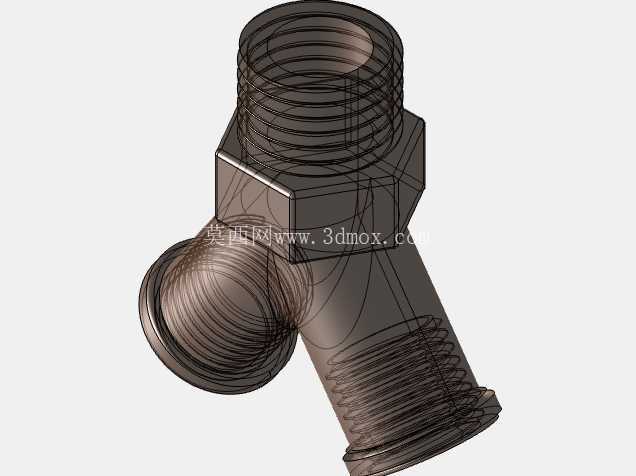

实际安装使用时，这类接头的安装边界需要提前确认：接头安装后六角位周边要预留足够的扳手操作空间，侧方引出的管路不能和周边的固定结构、其他管路产生干涉，螺纹连接时配合生料带或者密封胶使用就能达到可靠的密封效果，不需要过度拧紧，避免黄铜材质的螺纹出现滑牙损坏。在气动回路中使用时，这类接头常被用来连接执行元件的供气支路，将主气源的压缩空气分流到不同的气缸、气动阀件上；在家装水暖系统中，常被用在热水器进出水、水龙头供水的支路分流位置；在小型低压液压设备中，也可以作为润滑油路、冷却油路的分流连接件使用，适配场景非常广泛。建模时还原的细节还包括内螺纹的完整牙型、外螺纹的收尾退刀结构、六角位的棱角倒角、主体表面的加工质感，这些细节的还原能让模型在装配仿真、管路干涉检查时更贴近真实零件的状态，方便设计人员提前确认管路布设的合理性，减少后期实际装配时出现的配件不匹配、安装空间不足等问题。
