波形弹性垫圈结构设计练习建模

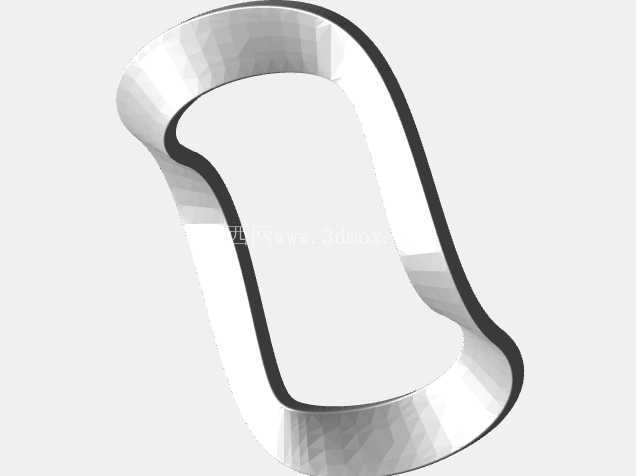

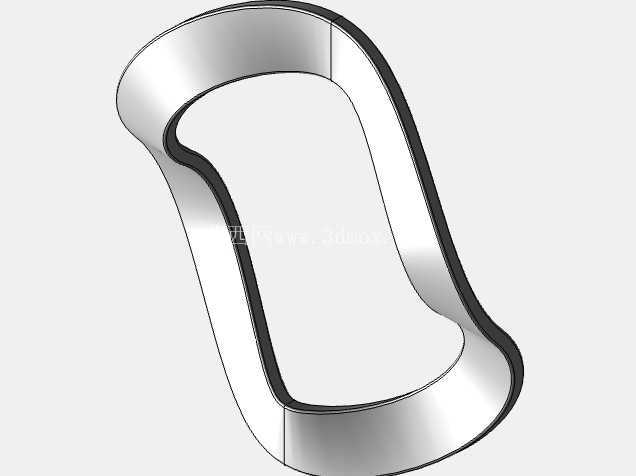

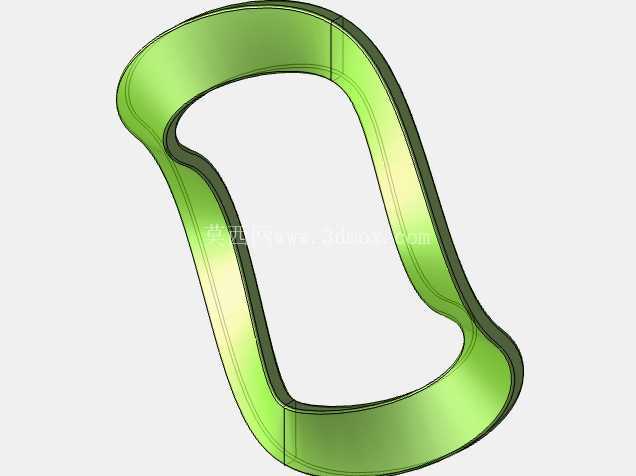

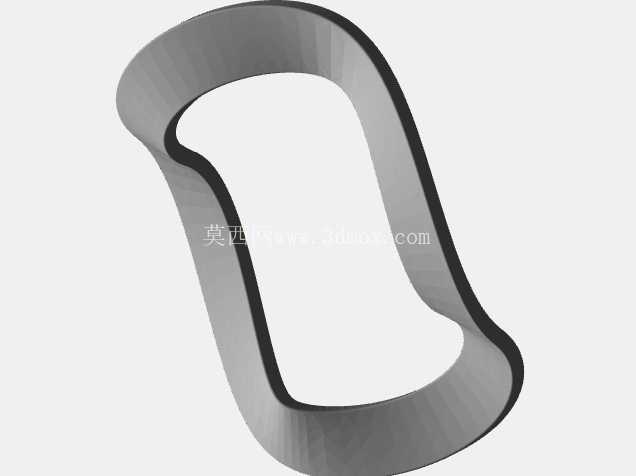

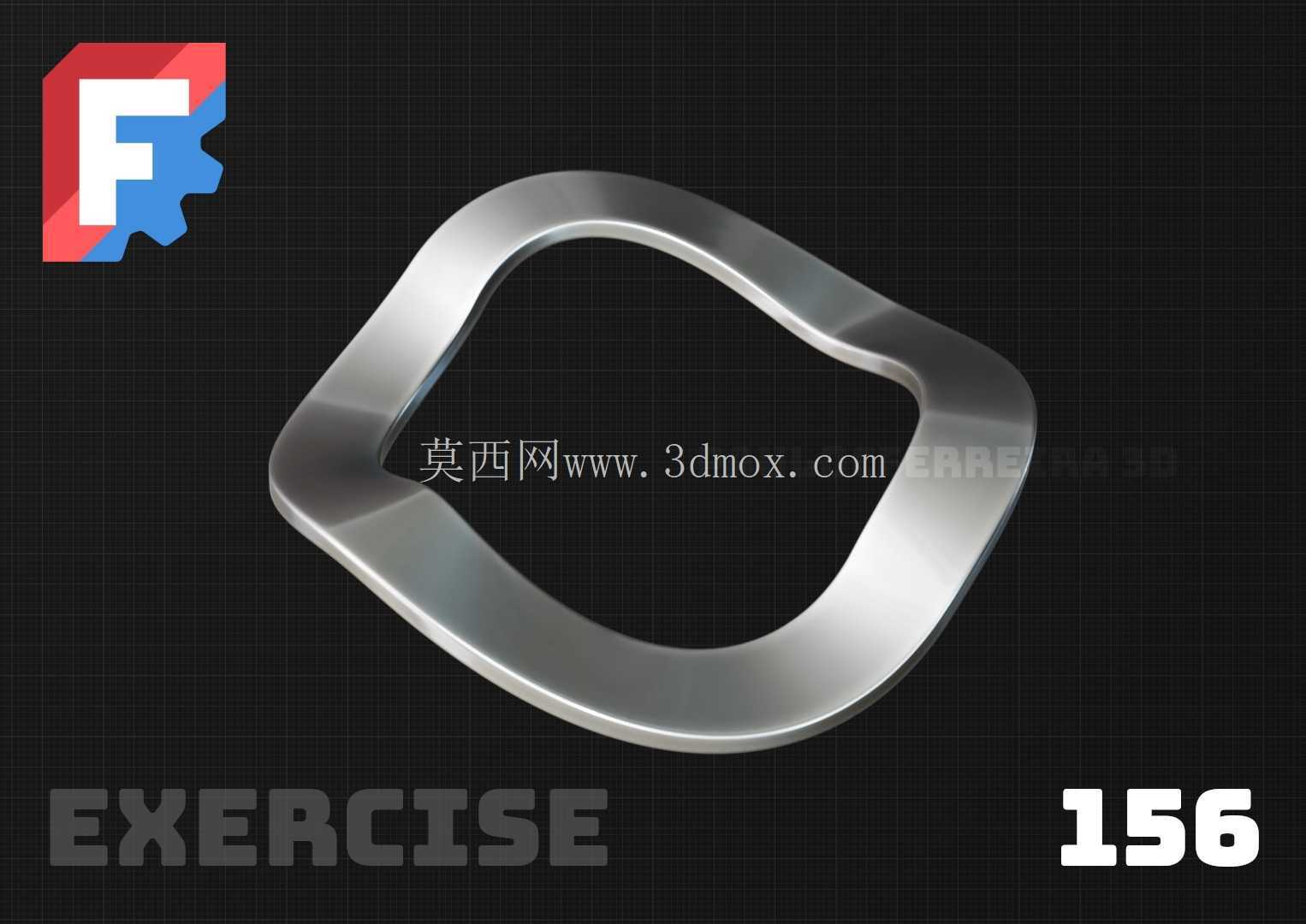

这类波形弹性垫圈在常规机械装配场景中应用十分广泛，小到民用家电的内部组件紧固，大到工业传动设备的轴承预紧、间隙补偿，都能见到这类零件的身影。它的核心作用是在轴向空间有限的装配工况下，提供持续稳定的轴向预紧力，补偿装配累计公差，抵消设备运行过程中因振动、热胀冷缩带来的轴向间隙变化，避免连接件出现松脱、移位的问题。和普通平垫圈相比，波形结构的设计让它在同等厚度条件下拥有更合适的弹性变形量，不会因为刚度过大导致预紧力过载压坏配合面，也不会因为刚度过小出现预紧不足的问题。

从设计思路来看，这个零件的建模核心在于波形曲面的连续性控制，整个零件的轮廓是类圆角方形的闭合环体，环体的截面为等厚度的矩形截面，沿环形路径均匀分布三个波峰与三个波谷，波峰波谷的过渡采用大曲率的顺滑曲面，不存在尖锐的转角，这样的设计一方面是为了保证弹性变形时应力分布均匀，避免应力集中导致零件在反复形变过程中出现疲劳断裂，另一方面也能保证垫圈和上下配合面的接触为环形面接触，不会出现局部点接触导致的配合面压痕、磨损问题。建模过程中需要重点控制波形的升程量，也就是波峰到波谷的轴向高度差，这个参数直接决定了垫圈的额定载荷与变形量区间，升程过大会导致垫圈装配后被压平失去弹性，升程过小则无法提供足够的补偿行程。

在外形尺寸与安装边界方面，这类垫圈的内孔尺寸需要匹配对应的紧固件直径，通常内孔和螺栓、轴类零件之间保留0.2-0.5mm的装配间隙，既方便安装时的对位，也不会因为间隙过大导致垫圈偏移、卡滞。外轮廓尺寸需要小于安装沉孔的直径，保证垫圈可以完全落入安装位，不会出现边缘突出干涉其他组件的问题。零件的厚度根据适用工况的载荷等级确定，轻载工况下厚度较小，变形量更大，重载工况下厚度更大，承载能力更强。安装时需要注意波峰的朝向，通常将波峰朝向被压紧的零件一侧，保证弹性力均匀作用在配合面上，不允许出现垫圈装反、叠装的情况，叠装会导致整体刚度曲线异常，容易出现过载断裂的问题。

在实际设备应用中，这类波形垫圈常被用在电机的端盖轴承位预紧，用来补偿轴承运行磨损产生的轴向游隙，降低轴承运行的噪音，延长轴承的使用寿命；也会用在小型传动齿轮的轴向定位上，吸收齿轮传动过程中的轴向窜动，保证齿轮啮合精度；在电子设备的结构装配中，它还可以用来做减震缓冲，抵消外部冲击对内部精密组件的影响。设计这类零件的时候，除了基础的外形建模，还需要结合材料的弹性模量校核额定载荷下的变形量，确保在最大压缩量时零件的应力处于材料的弹性变形区间内，不会出现塑性变形导致弹性失效。同时要注意波形的过渡圆角半径，圆角过小会在形变时产生应力集中，大幅降低零件的疲劳寿命，圆角过大则会减小有效接触面积，影响预紧力的均匀传递。整个零件的建模过程虽然结构不复杂，但非常考验基础曲面建模的精度控制能力，尤其是环形路径上波形曲线的相位控制，要保证三个波峰沿圆周方向均匀分布，角度偏差控制在1度以内，否则装配后会出现受力不均，一侧压死另一侧仍有间隙的问题。
