多接口端盖类铸造零件结构设计

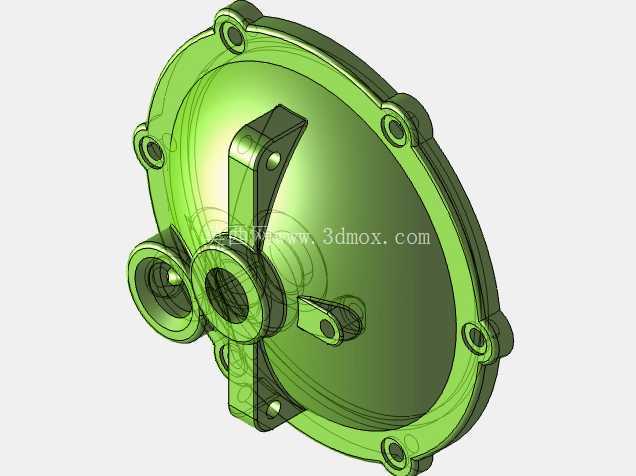

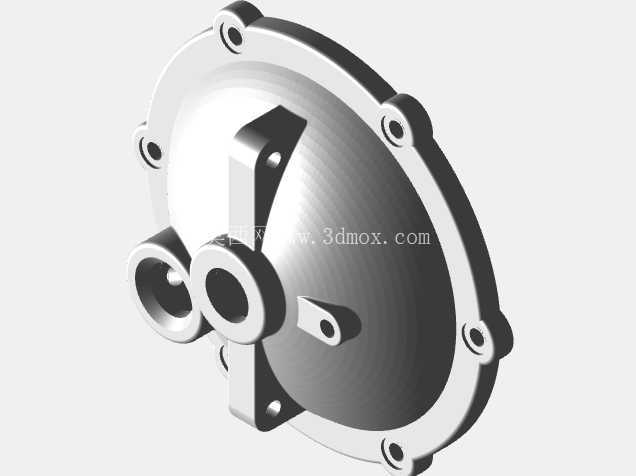

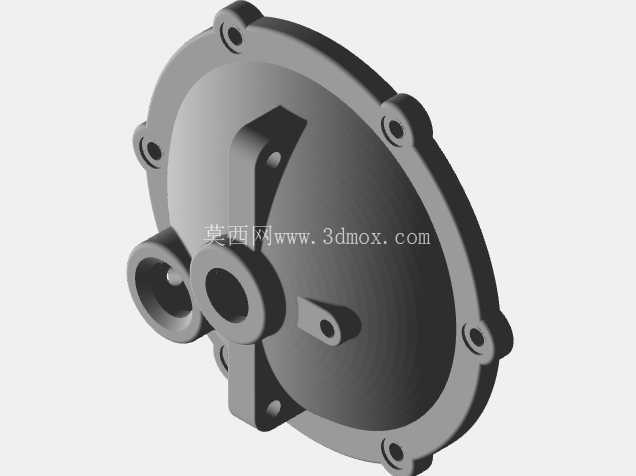

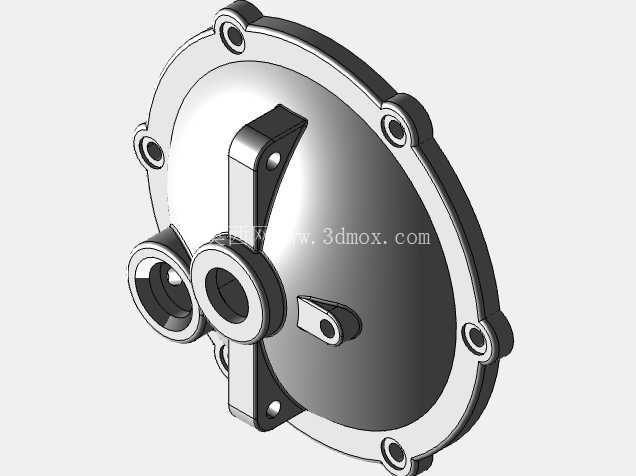

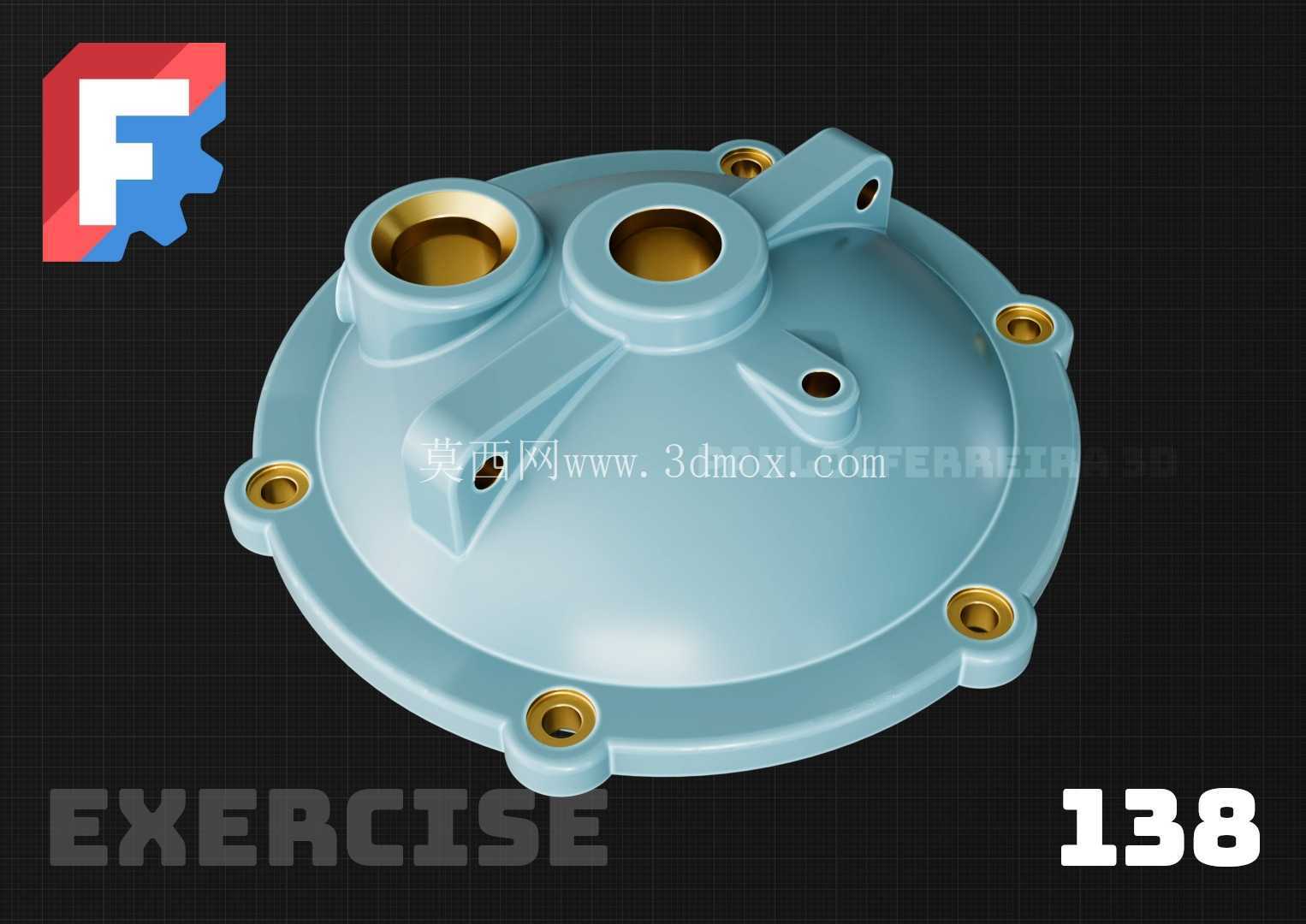

　　盘面中心位置设置了大直径的主通孔，孔口做了加厚的环形凸台，凸台内壁预留了衬套压装的公差带，可适配不同直径的主轴穿过或者主管道对接，凸台外侧延伸出两条对称的加强筋，直接连接到盘体边缘的安装凸耳，筋条采用圆弧过渡设计，避免铸造时出现冷隔、缩孔缺陷，同时能提升盘面整体的抗变形能力，在腔体承受0.3-0.6MPa的内压时，不会出现盘面翘曲导致的密封失效问题。盘面上非对称分布的两组斜向接口，分别对应不同管径的外接管路，接口轴线与盘面呈固定倾角，可满足管路走向的避让需求，接口内壁同样预留了衬套安装位，可根据实际使用场景压装铜套或者密封轴套，降低流体介质对接口内壁的冲刷磨损。这类带多组安装接口的盘式端盖零件，常应用在小型流体输送设备、低压腔室的密封端侧，作为腔体与外部管路、附属组件的连接载体，承担腔体密封、接口定位、外部组件安装支撑的多重作用。从结构布局来看，零件主体为等壁厚的浅盘式壳体，盘面沿圆周方向均匀分布六组带铜衬套的安装孔位，孔位端面做了凸起的沉台设计，既可以在安装时给密封垫片预留定位空间，避免垫片受压移位，也能增加孔位局部的结构强度，降低螺栓锁紧时的应力集中风险。

　　其中一组接口旁设置了小直径的螺纹孔位，可用于安装测压接头或者排气阀，方便设备运行时的压力监测与腔室排气。在设计这类铸造零件时，首先要确定盘体的基准平面，所有孔位、凸台的形位公差都以该平面为基准，安装孔的位置度公差控制在0.1mm以内，保证与对接腔体的孔位完全匹配，避免安装时出现螺栓强行对位导致的零件变形。壁厚设计要兼顾铸造工艺性与结构强度，主体壁厚保持均匀，所有转角位置都做R2-R3的圆角过渡，避免铸造应力集中，凸起的安装台、加强筋的厚度不超过主体壁厚的1.2倍，防止铸件冷却时出现缩松缺陷。

　　安装边界方面，盘体的外圆直径为核心安装尺寸，所有侧伸接口的外轮廓都不超出外圆的投影范围，可适配圆形法兰的标准安装空间，安装孔的中心圆直径与对应规格的通用法兰尺寸匹配，无需额外加工转接板即可直接安装。零件背面为与腔体贴合的密封平面，平面度公差控制在0.05mm以内，表面粗糙度要求达到Ra3.2，保证密封垫片压紧后不会出现渗漏。从实际使用场景来看，这类端盖可用于小型齿轮泵的侧盖、气动腔体的端盖、小型液压站的油箱侧盖等位置，不同的接口可分别连接进油管路、出油管路、测压元件，均匀分布的安装孔可保证端盖与腔体连接的压紧力均匀，避免局部密封不严。

　　建模过程中需要重点关注各特征之间的过渡处理，尤其是加强筋与盘面、凸台的连接位置，要保证曲面连续，避免出现尖角或者壁厚突变，同时要预留铸造拔模斜度，所有垂直于分型面的面都设置1:100的拔模角度，方便铸件脱模。对于压装铜衬套的孔位，要根据衬套的压装过盈量预留合适的加工余量，衬套压装后内孔的尺寸精度要满足配合要求，避免出现轴件转动卡滞或者管路对接偏心的问题。这类零件的结构看似简单，但每一处凸台、孔位、筋条的设置都对应实际的功能需求，没有多余的冗余结构，在保证结构强度与密封性能的前提下，尽可能控制零件的整体重量，降低铸造的材料成本与后续加工的工作量。
