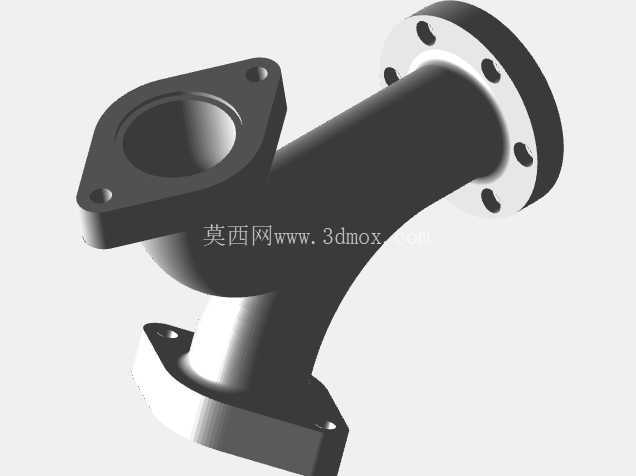

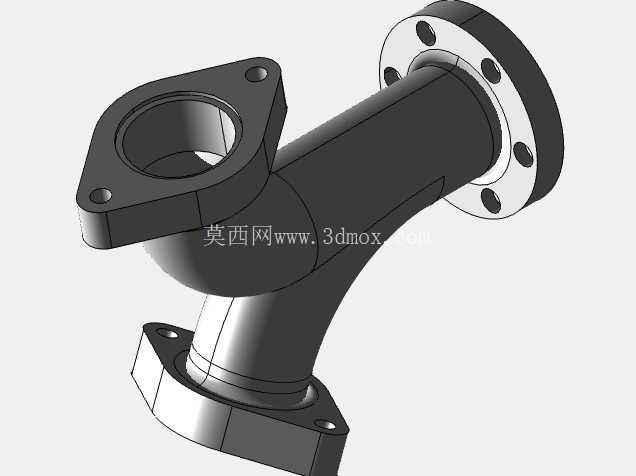

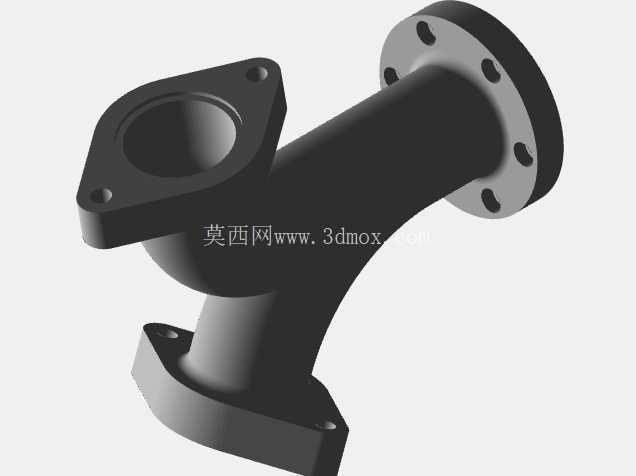

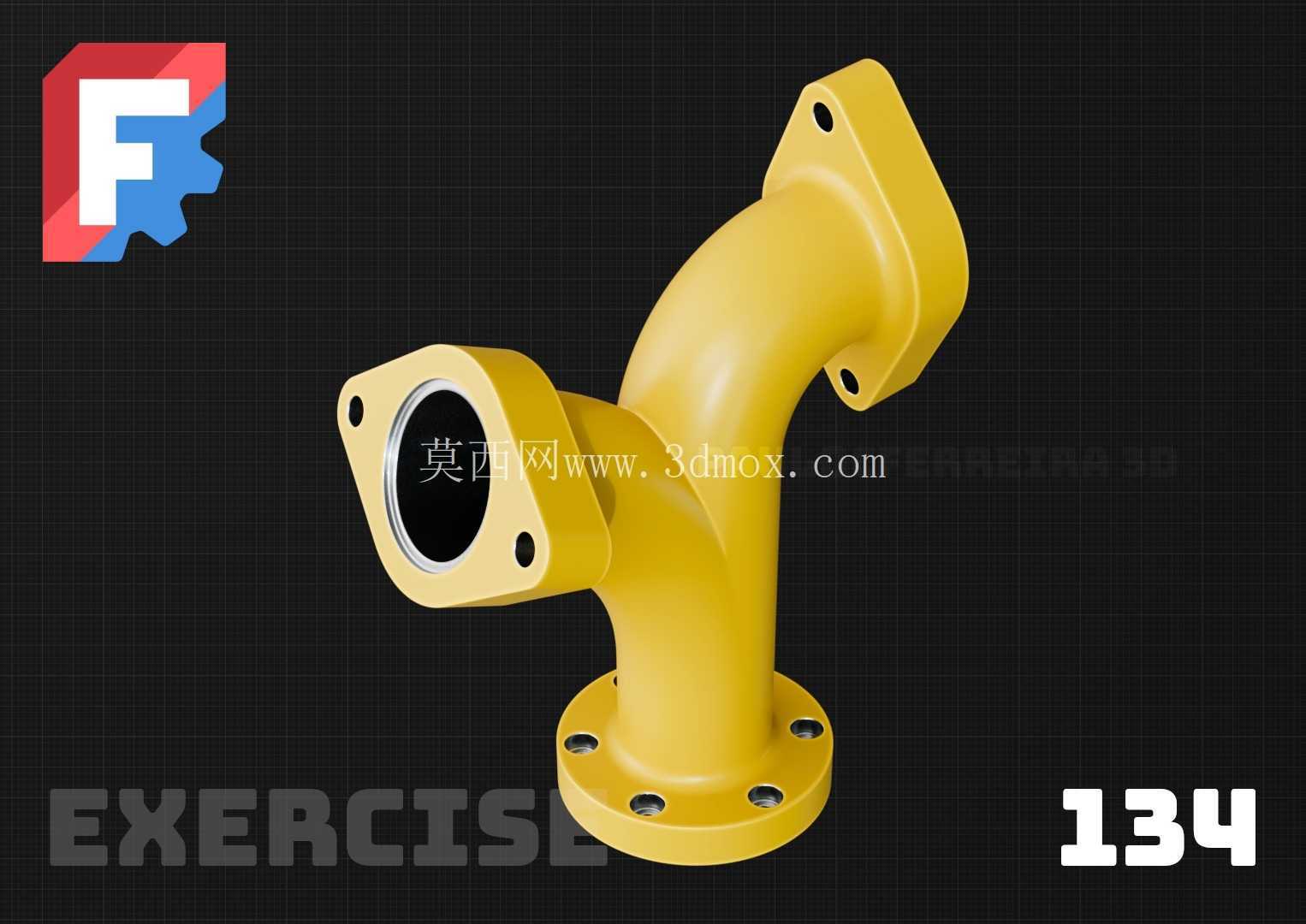

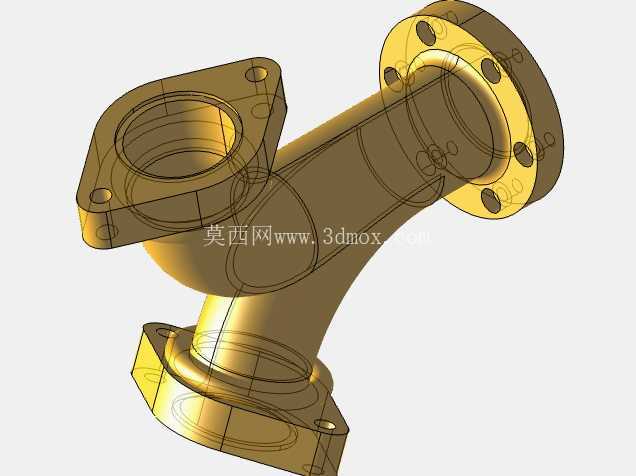

三通法兰连接弯管铸件结构建模

　　这类带三个法兰接口的弯形管路铸件，在流体输送系统里承担着管路分流、转向的核心作用，常见于工业给排水、低压气动回路、小型化工介质输送的管线布设场景，区别于普通直角弯头或直通管件，它能在单一部件上同时完成两个方向的管路转向与一路支路引出，减少管线中接头的使用数量，降低管路系统的泄漏风险点。从结构设计逻辑来看，三个连接端全部采用标准法兰盘结构，每个法兰盘上均匀分布螺栓过孔，安装时通过螺栓配合密封垫片即可完成与相邻管路、阀件或设备接口的刚性连接，无需额外加工焊接坡口，适配现场快速装配的需求，尤其适合后期需要频繁拆解维护的管路区段。

　　整体流道采用平滑圆弧过渡设计，没有直角弯折的突兀结构，介质在流经转向与分流位置时，能顺着弧形流道平缓改变流向，大幅降低局部流阻，减少介质输送过程中的压力损失，同时也能避免直角位置长期受介质冲刷出现的局部磨损问题，延长管路部件的使用寿命。三个法兰端面的加工基准统一以底部法兰的安装面为设计基准，建模过程中先确定底部法兰的中心轴线，再依次推导两个斜向接口的轴线空间角度，保证三个接口的端面平面度、螺栓孔位置度满足装配公差要求，避免现场安装时出现螺栓孔错位、密封面贴合不严的问题。

　　从安装边界来看，底部法兰为垂直向上的接口，两个侧置法兰分别朝向不同的水平斜向角度，布设管线时需要提前预留法兰盘外侧的螺栓操作空间，保证扳手能顺利完成螺栓的紧固作业，同时弯管本体的弧形外轮廓要与周边管线、设备结构保留足够的安全间隙，避免运行过程中因管路振动出现磕碰磨损。铸件的壁厚设计采用均匀过渡原则，法兰盘与弯管本体的连接位置做了圆弧倒角过渡，避免铸造过程中出现壁厚突变导致的缩孔、冷隔缺陷，同时也能降低管路承压时的应力集中系数，提升部件整体的结构强度。

　　这类铸件建模时需要重点关注流道内壁的顺滑度，三个接口的同轴度公差，以及法兰螺栓孔的位置度偏差，所有安装面的设计都要匹配通用管路法兰的连接标准，不需要额外定制非标准连接件，能直接适配现有工业管路的通用配件，降低现场安装的配件采购成本与施工难度。在低压流体输送场景中，这类一体铸造成型的三通弯管，相比焊接拼接的同功能管件，整体结构强度更高，没有焊缝位置的腐蚀泄漏隐患，外观也更规整，适合对管路整洁度、可靠性有一定要求的工业生产场景。
