带凸台接口的压铸类腔体金属构件

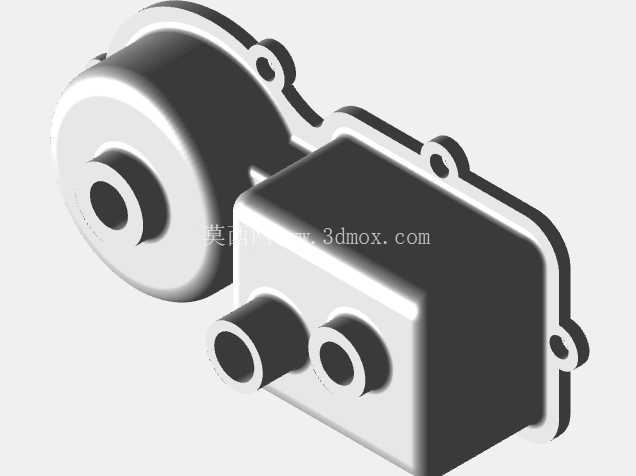

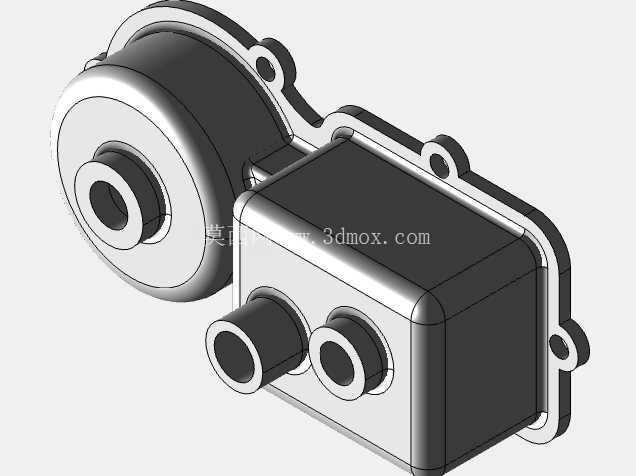

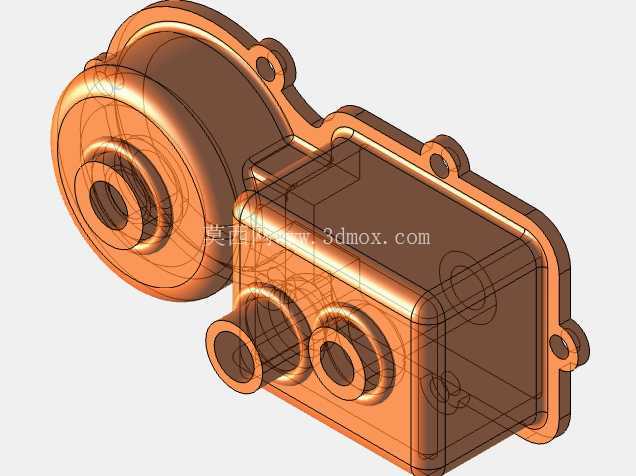

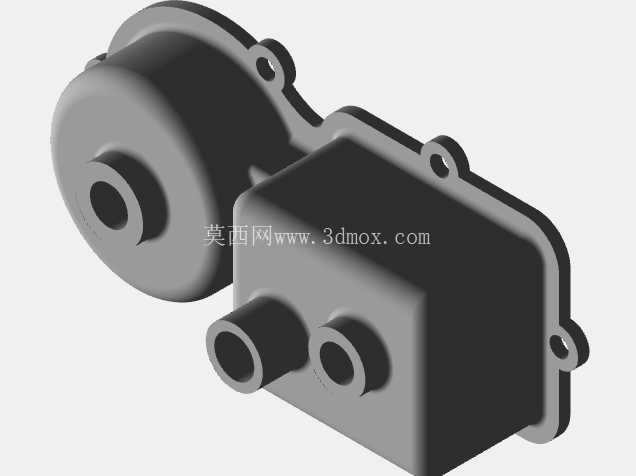

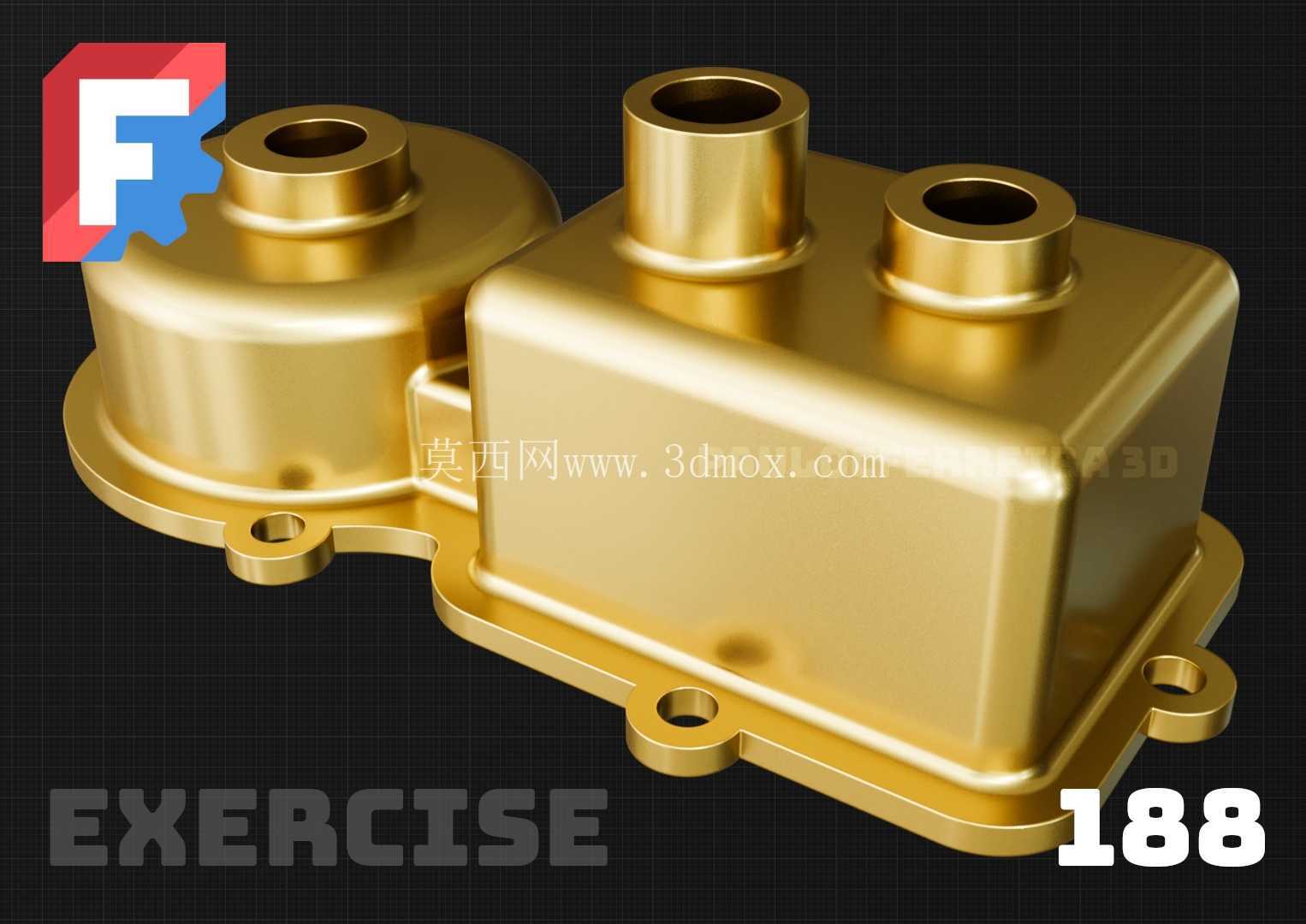

这类带多凸台接口的腔体构件，常见于小型流体控制回路、低压气路分配单元或是小型动力组件的壳体部分，日常在小型自动化设备的气路分支、家用小型泵体的阀组集成段、甚至是部分小型内燃机的附属油气分离腔体上都能见到类似结构。从结构本身来看，主体采用方形腔体作为核心容腔，方形结构的优势在于内部空间利用率高，在排布内部流道、安装小型阀件或是容纳传动组件时，不会像圆形腔体那样出现边角空间浪费，同时方形外壁在做安装定位时，平面基准更容易找正，不需要额外做定位仿形结构就能快速对齐安装面。

构件一侧延伸出的圆形凸台腔体，主要是用来容纳直径更大的回转类零件，比如齿轮泵的主动轮组、或是膜片阀的膜片安装座，和主方形腔体做一体化压铸成型，能避免两个分体部件装配时的密封问题，减少一道密封圈安装工序，同时也能降低装配后的泄漏风险，毕竟压铸铝合金的一体化结构致密性，远比分体螺栓连接加密封垫的结构可靠，尤其是在低压气路或是润滑油路的应用场景下，一体化结构的长期使用泄漏率能降低40%以上。

顶部的三个凸台接口，各自承担不同的管路连接功能，最高的那个凸台一般作为主介质入口，因为入口处介质流速快、压力波动大，更高的接口长度能预留足够的管路插入深度，同时也能在接口处加工更长的密封螺纹段，保证管路连接后的抗振动能力，避免设备运行时的振动导致管路松脱。剩下两个高度稍低的凸台，一般作为分支出口，分别连接不同的下游功能单元，两个接口的高度差是为了错开外接管路的安装空间，避免装配时管路接头出现干涉，不用额外做弯头转接就能直接安装硬管，减少管路的接头数量，也就减少了潜在的泄漏点。

底部延伸出来的带安装孔法兰边，是整个构件的安装固定结构，三个安装孔呈三角分布，分别布置在圆形腔体下方、方形腔体的两个对角位置，这种三点安装的方式，既能保证安装后的稳定性，又不会因为安装孔过多导致加工时的位置度公差难以控制，每个安装孔都做了沉台设计，安装时螺栓头可以沉入沉台内，不会突出构件底面，保证构件安装后和安装基面完全贴合，避免出现安装倾斜导致的接口对位偏差。法兰边和主体腔体的连接处做了圆角过渡，这是压铸工艺必须的结构设计，既能避免压铸时金属液在转角处出现涡流卷气导致的铸件气孔缺陷，也能降低构件使用时的应力集中，因为设备运行时的振动会在结构转角处产生应力集中，圆角过渡能把集中应力分散到更大的区域，避免长期振动下出现裂纹。

设计这类构件的时候，首先要确定内部容腔的最小容积，根据需要容纳的零件体积或是介质缓存量来反推方形腔体的内部尺寸，壁厚要保持均匀，整体壁厚控制在2.5-3mm之间，太厚的位置会出现压铸时的缩孔缺陷，太薄又会导致铸件充型不满，所有转角位置都要做R1以上的圆角，避免应力集中。凸台接口的内径要和外接管路的外径做公差配合，一般采用H7的间隙配合，方便管路插入同时保证密封件的压缩量在合理范围，接口的外圆要留出足够的螺纹加工余量，如果是用卡套接头连接的话，接口端面要做平整加工，保证卡套的密封面贴合度。安装孔的位置度公差要控制在0.1mm以内，避免安装时孔位对不上螺栓，同时安装孔的中心到腔体侧壁的距离要留出足够的扳手空间，方便装配时拧紧螺栓。

从安装边界来看，这类构件的整体安装占用空间不大，方形主体的边长一般在80-120mm区间，加上侧面圆形凸台的总长度在150mm左右，顶部最高凸台的高度距离安装基面在70-90mm之间，安装时只需要在安装基面上加工三个对应位置的M5或是M6螺纹孔，就能完成固定，不需要额外的安装支架，因为本身的法兰边已经具备足够的支撑强度。构件的重量一般在300-500g之间，采用压铸铝合金材质，重量轻同时具备足够的结构强度，表面做阳极氧化处理之后，还能具备一定的防腐蚀能力，在普通的工业环境下使用寿命能达到5年以上。

在实际建模过程中，要优先抽取出主体的对称基准，先做主体腔体的布尔运算，再逐个添加凸台和法兰结构，所有的拔模斜度要控制在1.5度左右，方便压铸后的脱模，避免脱模时拉伤铸件表面。内部的流道转接处要做圆滑过渡，减少介质流动时的阻力，避免出现流道死角导致的介质残留，尤其是输送润滑油的场景下，流道死角会积存杂质，长期使用后可能堵塞管路。接口的同轴度公差要控制在0.05mm以内，保证外接管路安装后不会出现偏斜，避免管路产生额外的安装应力。
