铸造用带安装孔异形法兰连接基座

项目分类:铸造模 发布时间:2026-06-01 ID:1170625
  • 铸造用带安装孔异形法兰连接基座
  • 铸造用带安装孔异形法兰连接基座
  • 铸造用带安装孔异形法兰连接基座
  • 铸造用带安装孔异形法兰连接基座
  • 铸造用带安装孔异形法兰连接基座

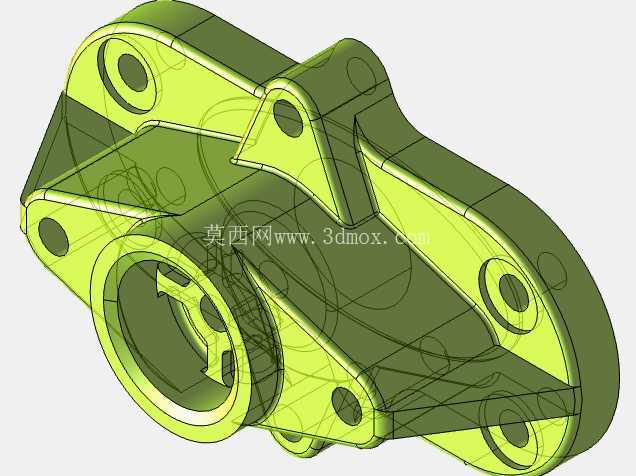

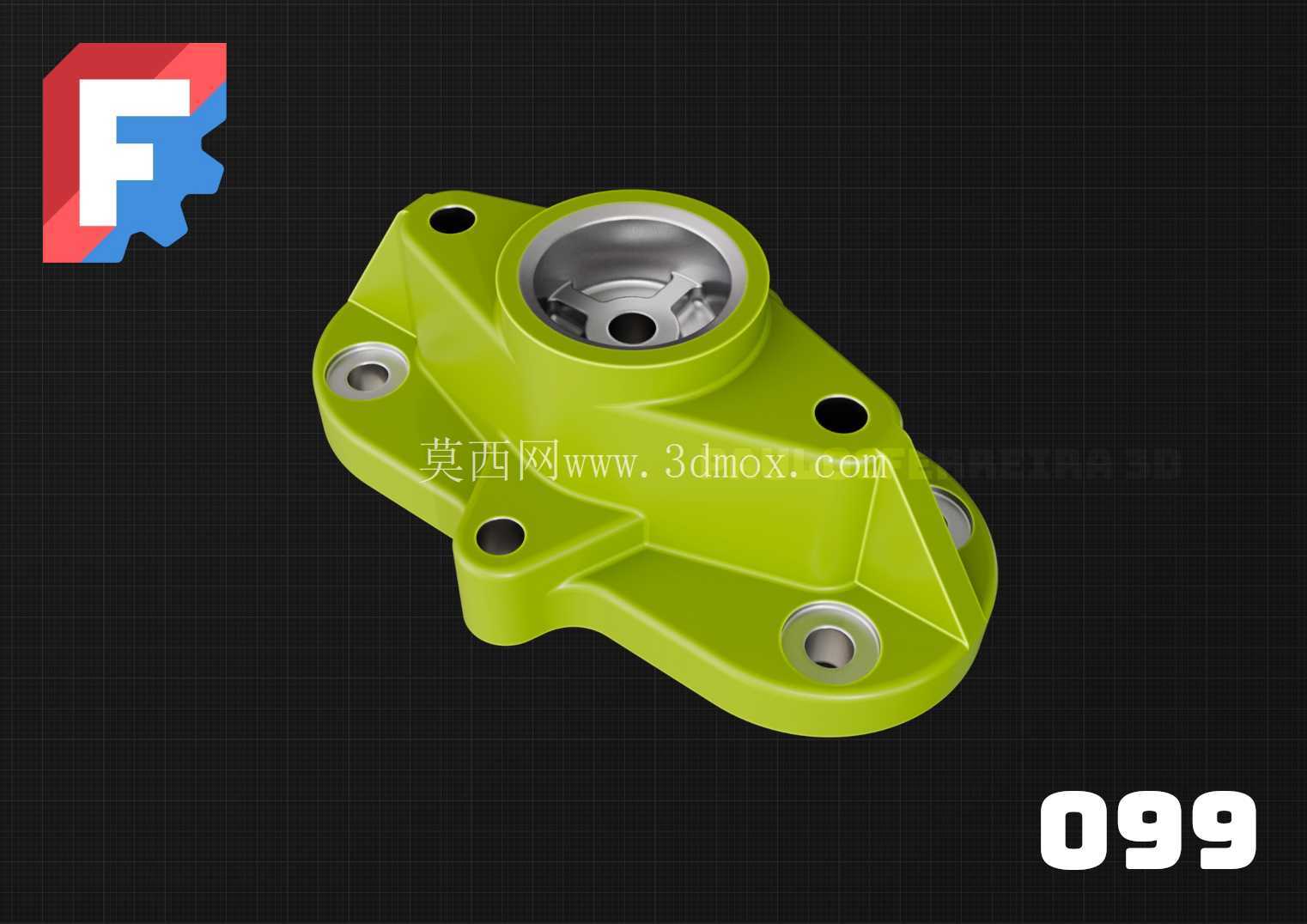

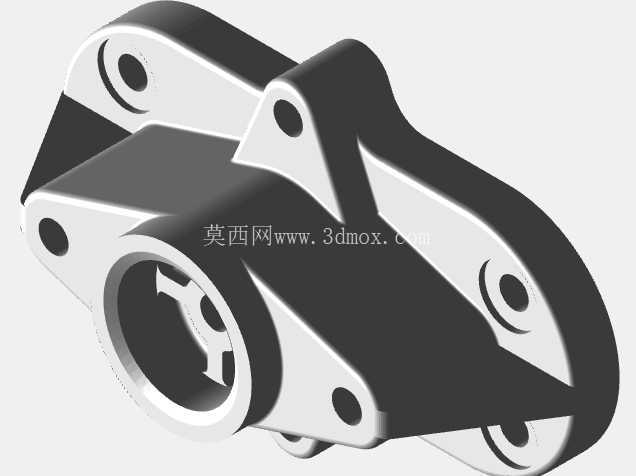

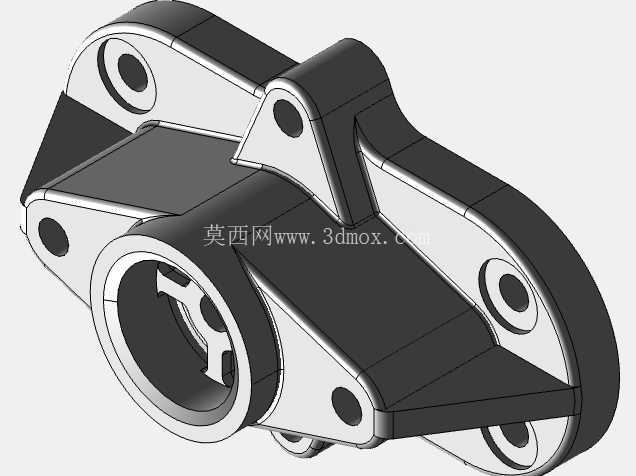

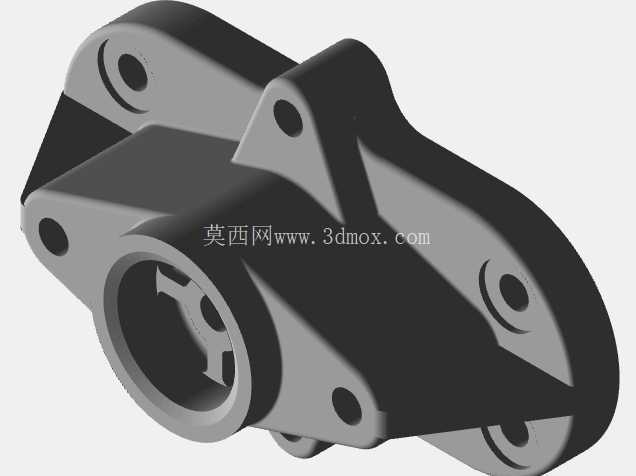

  该零件属于流体管路系统与小型动力单元配套的连接基座类铸件,日常应用场景集中在小型内燃机组润滑回路、低压气动控制单元的管路转接部位,也可作为小型液压支路的阀块安装载体,在园林机械、小型农用机具的动力舱内部较为常见,主要承担管路对接支撑、相邻组件定位连接的作用,避免软质管路在设备运行振动过程中出现接口松脱、密封失效的问题。从功能特性来看,零件中心的贯通台阶孔是核心介质通道,内壁预留的环形槽用于安装O型密封圈,装配后可实现0.8MPa以内压力下的介质密封,不会出现渗漏问题;零件本体上分布的五个沉头安装孔,其中四个沿主体轮廓外缘均匀布置,一个靠近中心凸台侧边,可适配不同布局的安装面,沉头结构可让螺栓安装后端面保持齐平,不会突出零件表面干涉周边其他组件的布置,每个安装孔周边都做了局部加厚的凸台结构,可分散螺栓锁紧时的压应力,避免铸件在反复拆装过程中出现孔位开裂的问题。

  设计过程中首先根据管路通径确定中心孔的核心尺寸,再结合安装空间的边界约束调整外轮廓的异形走向,没有采用规则的圆形或方形法兰结构,而是顺着内部应力传递的路径做了轮廓收窄与加厚,在保证整体结构强度的前提下尽可能减少铸件的材料用量,降低毛坯的整体重量;零件表面的加强筋从中心凸台位置向外延伸至各个安装孔位,筋条高度与壁厚保持1.2:1的比例,既可以避免铸造过程中出现缩孔、冷隔等缺陷,也能提升零件整体的抗扭刚度,在设备运行产生持续振动的工况下,不会出现基座共振断裂的问题。

  从安装边界来看,零件整体最大外轮廓尺寸适配120mm×80mm的安装平面,中心凸台高出安装基准面22mm,可直接嵌入配套组件的定位凹槽内实现预定位,降低装配时的对位难度;零件所有的棱边都做了R2-R3的铸造圆角,没有尖锐的直角结构,一方面可以减少铸造时的应力集中,提升毛坯成品率,另一方面也能避免装配过程中划伤操作人员或周边的软管线束。零件的壁厚整体保持均匀,基本维持在4mm左右,仅在安装凸台、密封槽位置做局部加厚,适配砂型铸造的工艺要求,不需要额外设置复杂的抽芯结构,模具开模难度低,毛坯成型后仅需要对中心密封槽、安装孔端面做少量机加工即可满足装配精度要求,加工余量控制在1.5mm以内,可有效减少后续机加工的工时消耗。

  在实际选型适配时,需要注意中心通道的通径与对接管路的内径保持一致,避免出现通径突变导致的介质流阻增大问题,安装时各个螺栓的锁紧扭矩需要保持一致,避免因受力不均导致基座倾斜,影响密封面的贴合效果;该零件的异形轮廓设计可以很好地适配动力舱内部狭窄的不规则安装空间,不需要额外调整周边其他组件的布局,可直接替换同规格的常规圆形法兰基座,在不改动原有安装点位的前提下提升连接部位的抗振性能。
