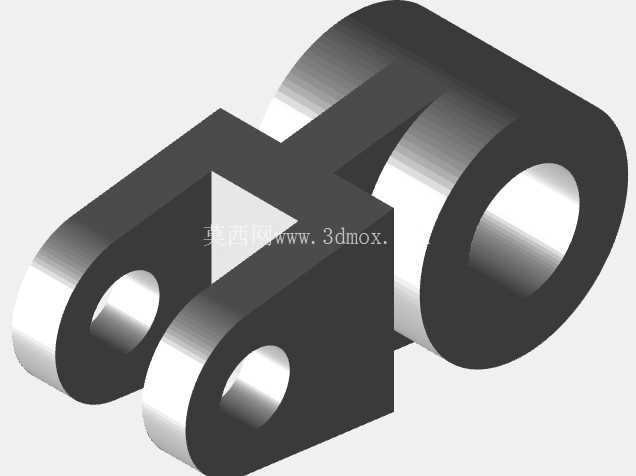

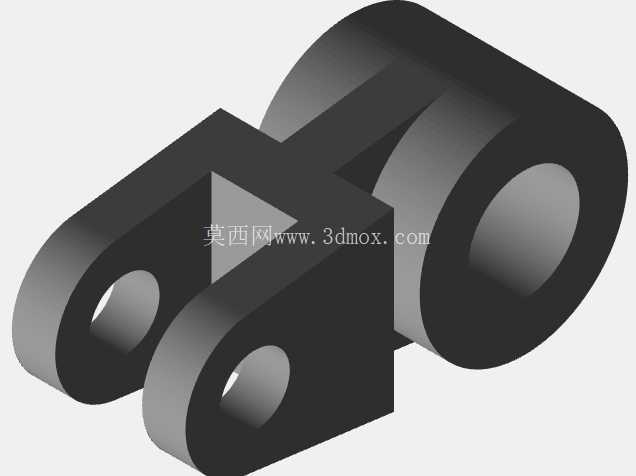

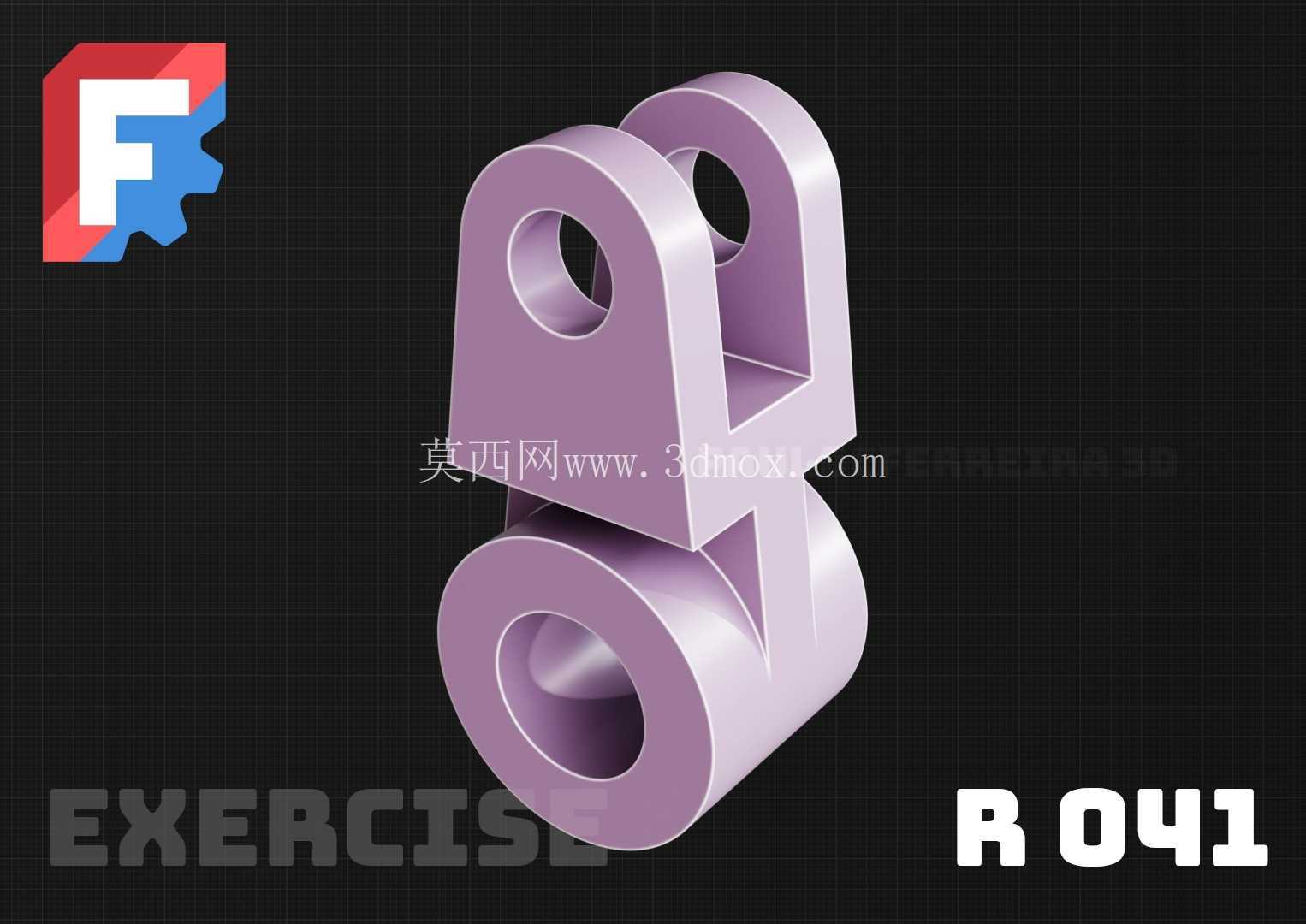

双铰接耳轴式连接支撑结构件

　　这类带双铰接耳与同轴轴套的结构件，在轻工输送线、小型工装夹具、非标自动化设备的连杆传动机构中十分常见，核心作用是实现两个运动部件之间的铰接传动，同时承担径向载荷与小范围的摆动扭矩传递。从结构布局来看，上部平行布置的两个带通孔耳板，是用来穿装铰接销轴的，两个耳板的孔位同轴度公差需要控制在IT7级以内，避免销轴装配后出现卡滞、单侧受力磨损过快的问题；耳板内侧的间距需要匹配与之配合的连杆端部厚度，预留0.2-0.5mm的装配间隙，既不能间隙过大导致传动过程中出现横向窜动，也不能间隙过小造成装配困难、运动时摩擦阻力陡增。

　　下部的同轴轴套结构，是用来套装在固定转轴或者驱动轴上的，轴套的内孔表面粗糙度需要达到Ra1.6以下，部分工况下还需要在内孔压装铜衬套或者镶嵌自润滑轴承，来降低转动过程中的磨损，延长部件的使用寿命；轴套的外径与上部耳板的连接筋采用圆弧过渡，避免应力集中，在承受交变载荷的时候不会在筋板交接处出现疲劳断裂。设计这类零件的时候，首先要核算的是耳板孔的挤压强度与轴套内孔的接触应力，根据实际工况的载荷大小来确定耳板的厚度、轴套的壁厚以及整体的材质选型——如果是轻载的手动工装场景，选用普通Q235钢做表面喷塑处理即可满足需求；如果是中载的自动化设备传动场景，需要选用45号钢做调质处理，关键配合面做高频淬火提升耐磨性；如果是有耐腐蚀要求的食品、化工设备场景，则需要选用304不锈钢材质，表面做抛光处理避免积料积垢。

　　安装边界方面，这类零件的上部耳板孔中心到下部轴套内孔中心的中心距是核心安装尺寸，直接决定了连杆机构的传动行程与运动轨迹，设计建模时需要严格按照机构运动仿真得出的参数来确定，偏差不能超过0.1mm，否则会导致整个传动机构出现运动干涉、行程不足或者过位的问题；轴套的轴向长度需要匹配安装位置的轴段长度，两端要预留卡簧槽或者定位台阶的安装空间，避免轴套在转轴上出现轴向窜动；耳板的外侧轮廓做了圆角处理，一方面是避免锐边划伤装配人员，另一方面也能减少运动过程中与周边部件的剐蹭风险。

　　实际应用中，这类零件经常被用在气动元件的铰接安装座、输送线的挡料机构摆臂、工装夹具的夹紧臂传动节点上，相比单耳铰接结构，双耳的设计能够大幅提升铰接处的抗侧向载荷能力，传动过程中稳定性更好，不会出现单侧偏载导致的销轴弯曲变形问题；下部的整周轴套相比分体式抱箍结构，装配精度更高，同轴度更容易保证，转动过程中的间隙更小，适合对传动精度有一定要求的中低速运动场景。建模过程中需要注意，两个耳板的通孔与下部轴套的内孔平行度公差需要严格控制，在三维建模时需要先建立全局基准轴，再以基准轴为参考生成各个孔特征，避免后续生成工程图或者数控加工程序时出现基准偏差；连接筋板的厚度要根据载荷计算结果确定，不能为了减重盲目减薄，否则在承受冲击载荷的时候容易出现筋板变形甚至断裂；所有的锐边都要做C0.5的倒角处理，不仅是装配安全的需求，也能去除机加工产生的毛刺，提升零件的整体装配精度。
