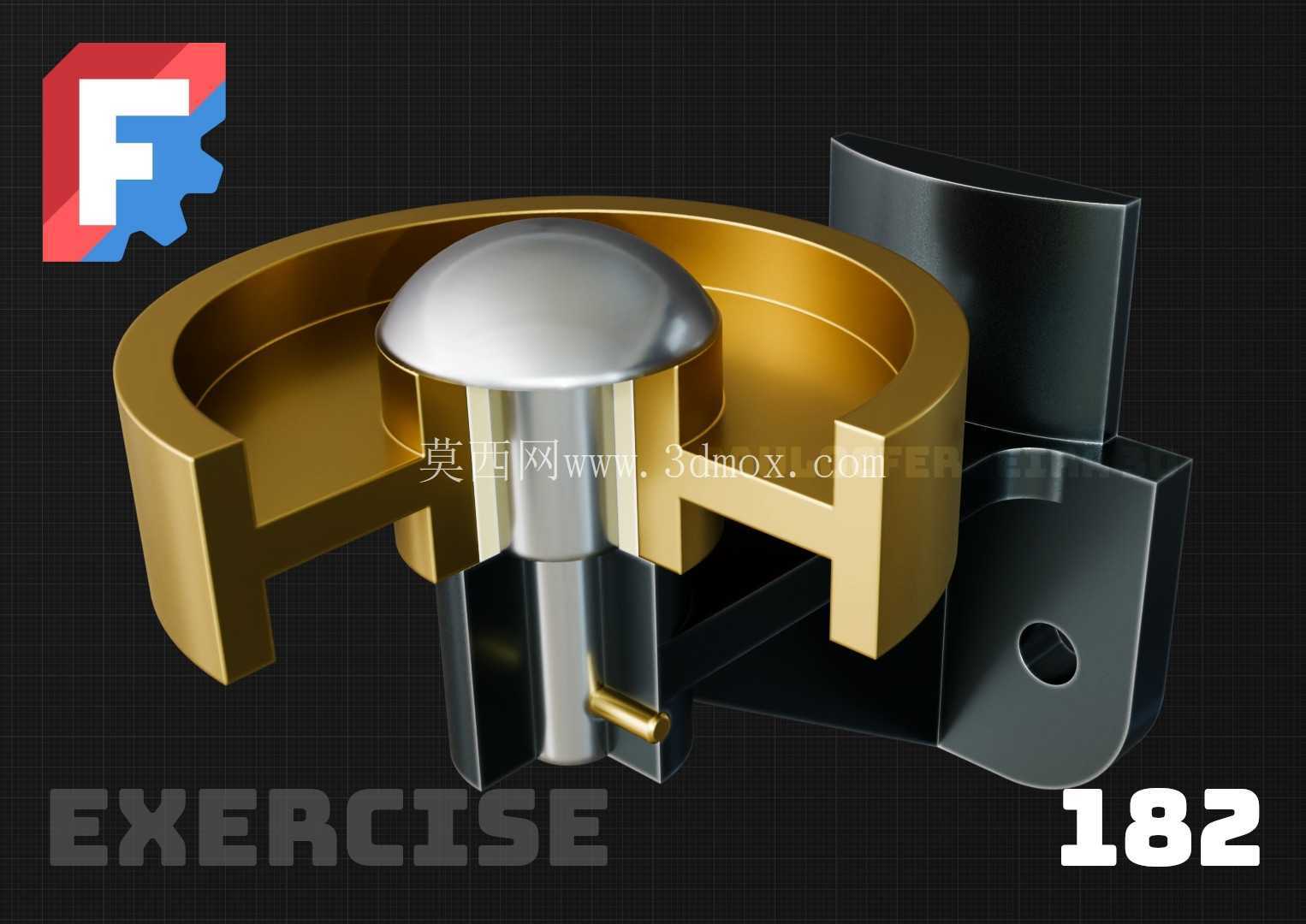

FreeCAD练习用组合式机械连接构件

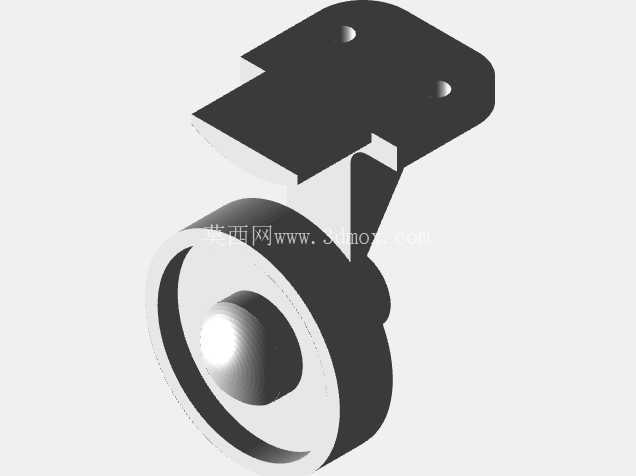

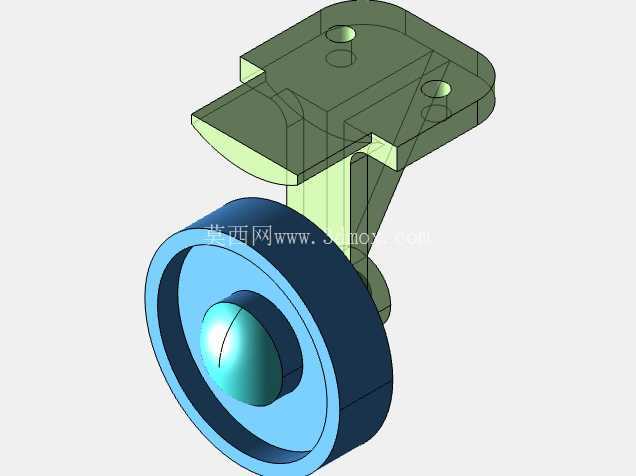

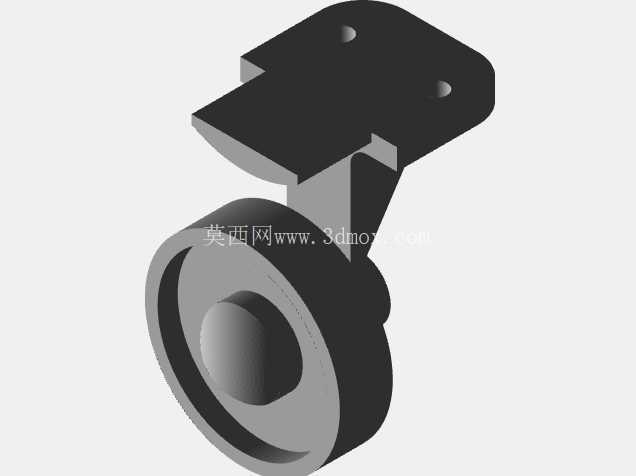

　　从设计思路层面看，该构件采用功能分区的结构布局，中心区域的半球形凸起与下方柱状导向段为同轴设计，同轴度公差控制在0.02mm范围内，可与配套的碗状承托槽形成锥面配合，在装配时可自动修正微小的安装错位，降低装配对位的难度；外侧的环形碗状结构内径与中心导向段的外径预留0.5mm的间隙，可容纳润滑脂存储，减少配合面的长期磨损，碗状结构的外缘做了1.5mm的圆角过渡，避免装配过程中锐边划伤操作人员或配套零件表面。该构件属于机械结构练习类的组合式连接部件，核心应用场景覆盖小型工装夹具的定位连接、轻型自动化设备的工位辅助支撑、教学实训中的装配结构演示等领域，在实际设备中可承担径向定位、轴向限位、侧向安装固定的复合功能，区别于单一功能的标准紧固件，该构件整合了碗状承托、半球形顶紧、侧向安装耳板三类结构特征，可同时完成对配套轴类零件的端部承托、周向定位以及与安装基面的锁紧固定。

　　侧向延伸的安装耳板与主体结构为一体化设计，耳板上开设的通孔为沉孔结构，可容纳内六角螺栓的头部，安装后螺栓头部不突出耳板表面，避免与周边运动部件发生干涉；耳板与主体连接的位置做了R3mm的加强筋过渡，可减少应力集中，在承受侧向冲击载荷时不会出现连接位置断裂的问题。从安装边界尺寸来看，该构件整体最大外径为62mm，中心半球形凸起的顶端距离安装基面的总高度为48mm，侧向耳板的安装孔中心距主体轴线的距离为38mm，安装孔直径为6.5mm，适配M6规格的内六角圆柱头螺栓，安装时所需的最小操作空间为耳板外侧预留10mm的扳手操作余量，中心导向段的轴向伸出长度为22mm，可插入配套安装座的定位孔内，插入深度不小于18mm即可保证定位稳定性。

　　在实际功能表现上，该构件的碗状承托面可承受最大120N的轴向压力，半球形顶紧面与配套零件接触时为环形线接触，接触压强均匀分布，不会出现局部压痕；侧向耳板的单孔可承受80N的横向剪切力，两个耳板对称布局时可抵消安装时的偏载力矩，保证构件安装后无倾斜。设计过程中优先考虑了加工工艺性，所有非配合面的拔模斜度设置为1.5度，适合采用压铸工艺批量生产，配合面的表面粗糙度要求为Ra1.6，非配合面为Ra6.3，不需要后续二次打磨即可满足使用要求；构件的所有棱边除了特意保留的安装定位边外，均做了倒钝处理，去除飞边毛刺，符合机械零件的安全设计规范。

　　在实训教学场景中，该构件可作为三维建模的练习载体，帮助初学者掌握旋转凸台、拉伸切除、加强筋、圆角特征的组合使用方法，同时可延伸学习装配约束、干涉检查、工程图导出的全流程操作；在实际设备改造场景中，该结构可经过尺寸缩放后用于小型检测设备的探头定位支架、料道的端部挡停结构、手动夹具的压头组件等位置，通过调整中心导向段的直径、耳板的安装孔距即可适配不同的安装空间需求，结构的通用性较强，不需要大幅修改即可快速适配不同的使用场景。
