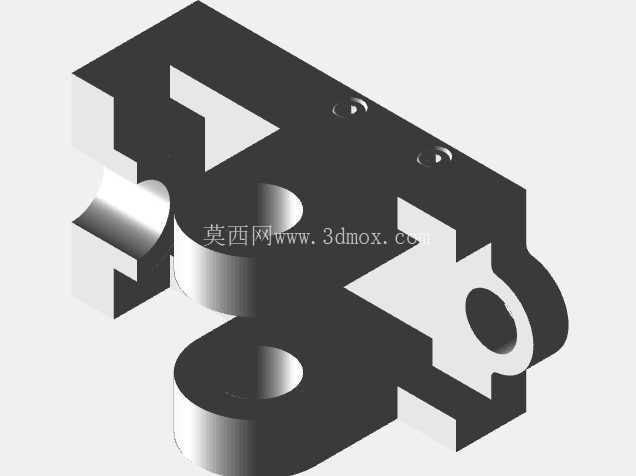

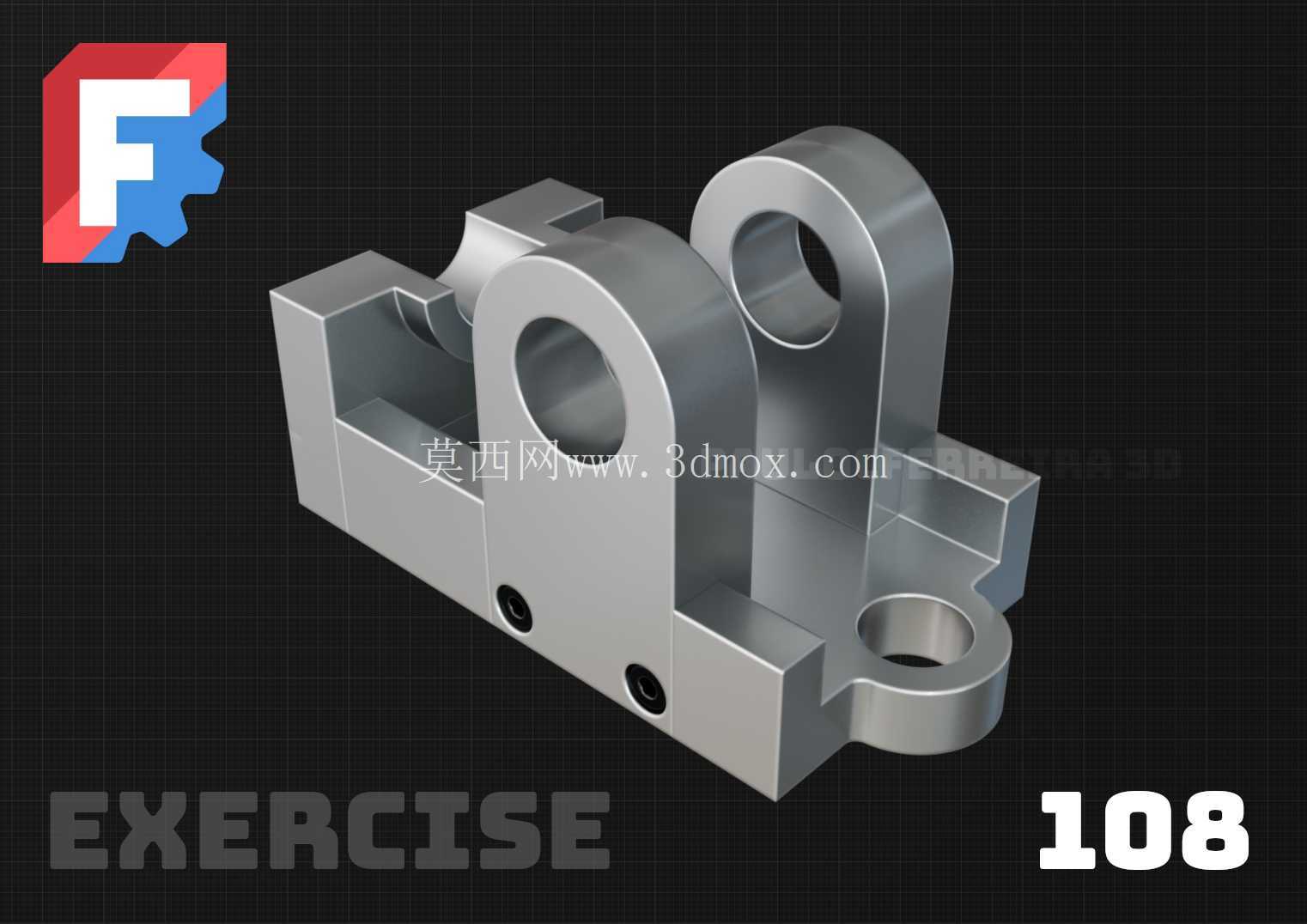

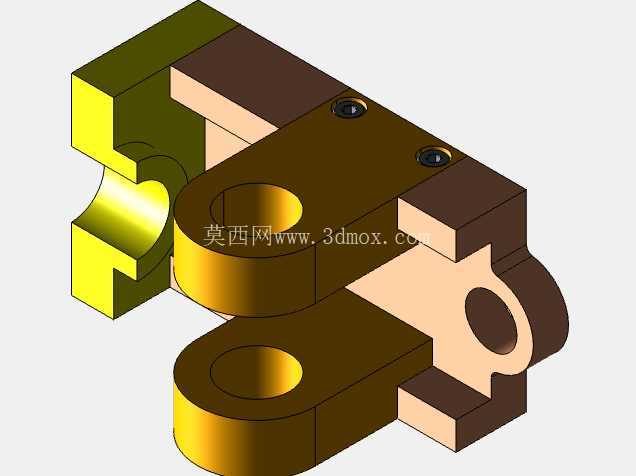

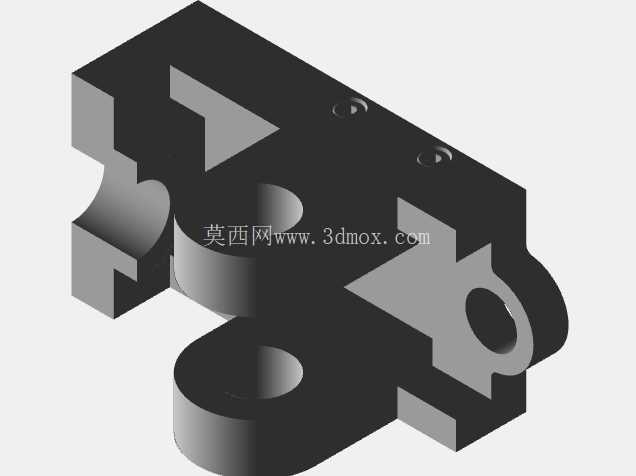

这类双铰接孔支撑构件,在轻工自动化输送线、小型工装夹具定位单元、非标设备的铰接联动模块里应用十分广泛,日常做设备改造时经常会遇到同结构的替换设计需求。从实际使用场景来看,这类构件主要承担两个方向的铰接连接功能,上部两个同轴度要求较高的铰接孔,分别对应不同的摆臂连杆安装位,下部的沉头安装孔用于将整个构件固定在设备安装基板上,侧方延伸出的带孔凸耳,可作为辅助定位或者小行程限位杆的安装位点,侧面的凹槽结构则是为了避让相邻运动构件的运动轨迹,避免设备运行过程中出现运动干涉。
设计这类构件的时候,首先要敲定的是安装边界尺寸:底部安装面的平面度需要控制在0.02mm以内,保证固定后不会出现翘曲影响上部铰接孔的同轴度;两个上部铰接孔的中心距公差要控制在±0.015mm,不然连杆安装后会出现卡滞、摆动不畅的问题,长期运行还会加剧铰接轴的磨损。下部两个沉头孔的孔位需要匹配常用的型材安装孔距,适配40系列、50系列工业铝型材的安装槽间距,不需要额外做转接板就能直接固定,能减少现场安装的加工工作量。侧方凸耳上的小孔,主要是用来安装限位螺钉或者缓冲胶垫,对应的摆动件摆到极限位置时,会和这个位点接触,避免硬碰撞损伤构件表面。
从功能特性来看,这个构件整体采用一体化铣削成型的结构,没有拼接焊缝,整体刚性更好,承受交变载荷的时候不容易出现应力集中断裂的问题。上部两个铰接孔的孔壁需要做铰孔加工,表面粗糙度达到Ra1.6才能满足铰接轴的转动配合要求,孔端需要做小尺寸倒角,方便装配时铰接轴顺利导入,也能去除加工毛刺避免划伤轴表面。底部的沉头孔深度要匹配对应内六角螺钉的头部高度,保证螺钉锁紧后头部不会高出安装面,避免和上部运动的构件发生刮擦。侧面的避让凹槽不是随意设计的,是对应相邻摆臂在最大摆角位置时的轮廓轨迹做的随形避让,凹槽的边角都做了R2圆角过渡,减少加工时的应力集中,也能避免尖角划伤操作人员。
实际建模的时候,要先从安装基准面开始绘制草图,先确定两个沉头安装孔的中心位置,再向上推导上部铰接孔的中心高度,两个铰接孔的轴线要保证平行度公差在0.02mm以内,不然连杆装配后会出现别劲的问题。构件的壁厚设计要均衡,主体壁厚保持在8mm左右,铰接孔部位的壁厚加厚到12mm,因为铰接位置是应力集中的主要区域,加厚处理能提升整体的抗载荷能力,避免长期受摆动力出现孔位变形。侧方凸耳的厚度控制在6mm,足够承受限位碰撞的冲击力,也不会过多增加构件的整体重量。
这类构件在实际设备运行中,主要承受的是径向的摆动力和少量的轴向窜动力,所以材质一般选用6061铝合金做硬质阳极氧化处理,或者45号钢做发黑处理,根据设备的载荷等级选择对应材质即可:轻载的工装夹具、小型输送线用铝合金材质就能满足需求,重量轻不生锈,重载的冲压设备周边联动机构则需要用钢件,提升整体的抗冲击性能。安装的时候要注意,先把构件放置在安装基板上,预装螺钉后不要直接锁紧,先穿入铰接轴校验两个孔位和对应连杆的同轴度,调整到摆动顺畅无卡滞后再对角锁紧沉头螺钉,避免锁紧力不均匀导致构件出现微小变形,影响铰接部位的转动灵活性。日常维护的时候,只需要定期在铰接孔位置加注润滑脂,减少铰接轴和孔壁的磨损,就能保证构件长期稳定运行,不需要做额外的特殊维护。
