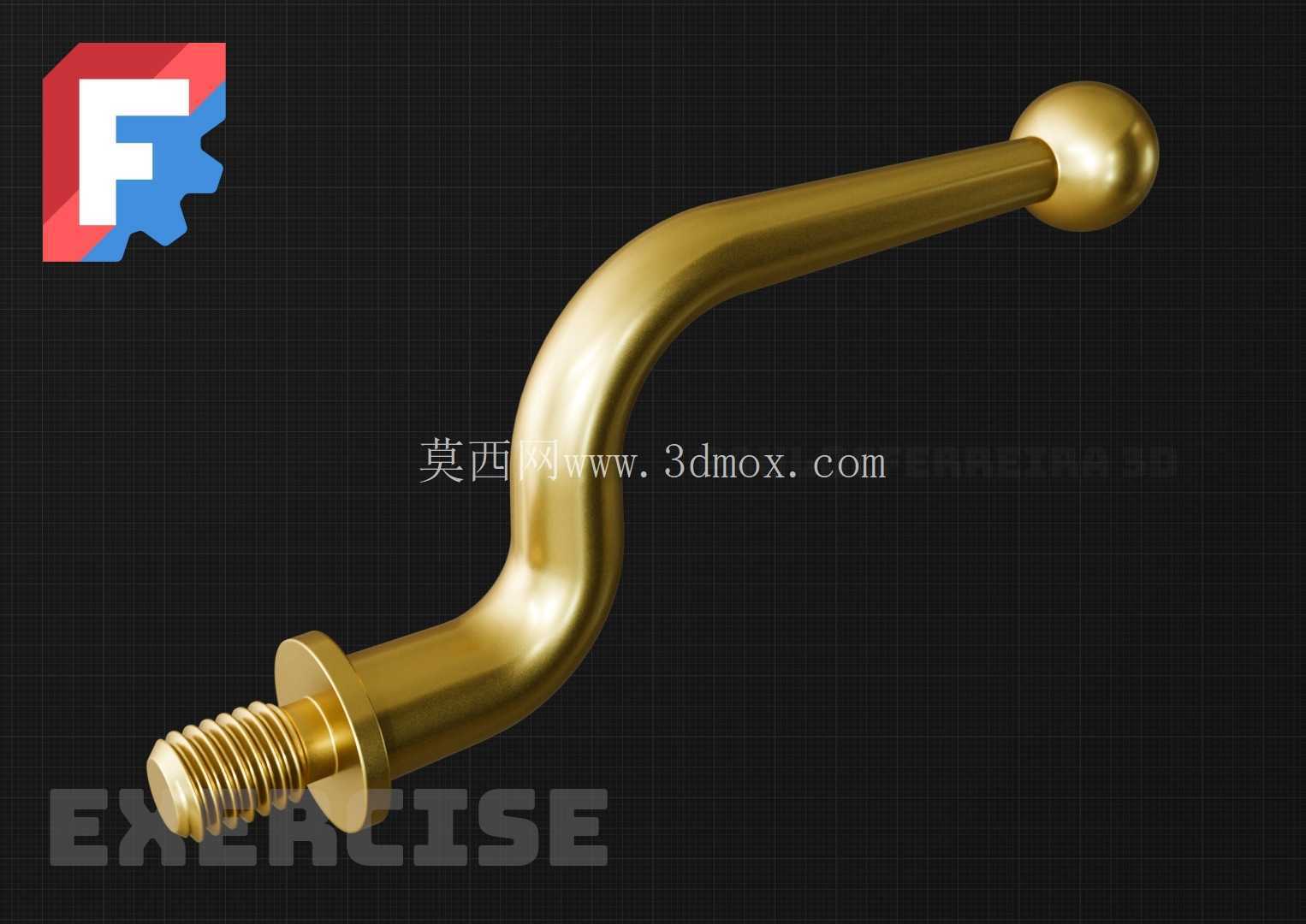

这类弯带球头的操作手柄,在工业设备里的应用场景非常广泛,小到工装夹具的锁紧调节,大到机床操作面板的档位切换、阀门的手动启闭、小型输送设备的张紧调节位,都能见到同结构构件的身影。它的核心功能是给操作人员提供符合人体工学的施力点位,相比直杆手柄,弯杆的形态可以避开设备安装面周边的凸起结构,避免操作时手部磕碰设备外壳或者相邻的管线、紧固件,球头的设计则能让手部握持时受力更均匀,长时间频繁操作也不容易产生硌手的疲劳感,端部的外螺纹结构是用来和被操作构件做刚性连接的,中间的轴肩可以在安装时做轴向定位,拧入对应螺纹孔后轴肩贴合安装面,就能保证手柄安装后不会出现轴向窜动,操作时的力传递更直接,不会因为连接松动出现空行程。
从设计思路上看,这个构件的建模逻辑完全贴合实际加工工艺,首先要确定的是安装端的螺纹规格,这部分需要匹配被操作件的内螺纹尺寸,轴肩的直径要比螺纹大径大2到3毫米,保证承压面有足够的接触面积,不会因为频繁施力把安装面压出凹陷。弯杆部分的曲率是设计的核心,不能做太急的弯折,不然不仅冷弯加工的时候容易在弯角处产生应力集中,长期受力后出现断裂隐患,操作时手部的活动空间也会被弯折处限制,通常弯角的过渡圆角半径要取杆部直径的3倍以上,保证力流在杆部传递时平滑过渡,不会在弯角处出现应力突变。球头端的直径要和杆部直径匹配,一般取杆径的1.5到2倍,既保证握持时有足够的接触面积,也不会因为球头过大增加不必要的材料成本和安装空间占用。
安装边界方面,这类手柄安装时需要预留足够的操作空间,以杆部轴线为基准,球头端的活动半径范围内不能有其他干涉构件,安装时螺纹端要涂覆少量螺纹锁固胶,避免设备运行时的振动导致手柄松脱,轴肩和安装面之间如果需要频繁调整手柄角度,可以加装薄型平垫减少接触面的磨损。杆部的直径选择要根据操作需要的扭矩来计算,比如需要传递10牛米左右的操作扭矩时,杆部直径选8到10毫米的碳素钢材质就足够,表面做镀锌或者镀铬处理,既能防锈也能提升握持的手感,在一些有防腐要求的工况下,也可以选用304不锈钢材质加工,只是成本会比碳钢材质高一些。
实际使用中,这类手柄相比直柄操作件的优势很明显,在设备侧面或者下方的操作位,弯杆的形态可以让操作人员的手部自然处于舒适的施力角度,不用刻意扭转手腕去适配直杆的角度,能有效降低长期重复操作带来的职业损伤。建模的时候要注意弯杆部分和两端结构的过渡要顺滑,不能出现建模棱角,不然实际加工出来的构件会在过渡处有应力集中点,承受大扭矩的时候容易从过渡位置断裂,螺纹部分的收尾也要做退刀槽结构,符合机械加工的工艺要求,不能把螺纹直接做到轴肩位置,不然车削螺纹的时候没法退刀,实际生产不出来符合图纸要求的零件。另外球头部分要做圆滑过渡,不能有分型线或者毛刺,不然握持的时候会划伤手部,表面粗糙度要达到Ra1.6以上,摸上去没有明显的凹凸感。
