多耳座圆形安装基座铸造结构设计

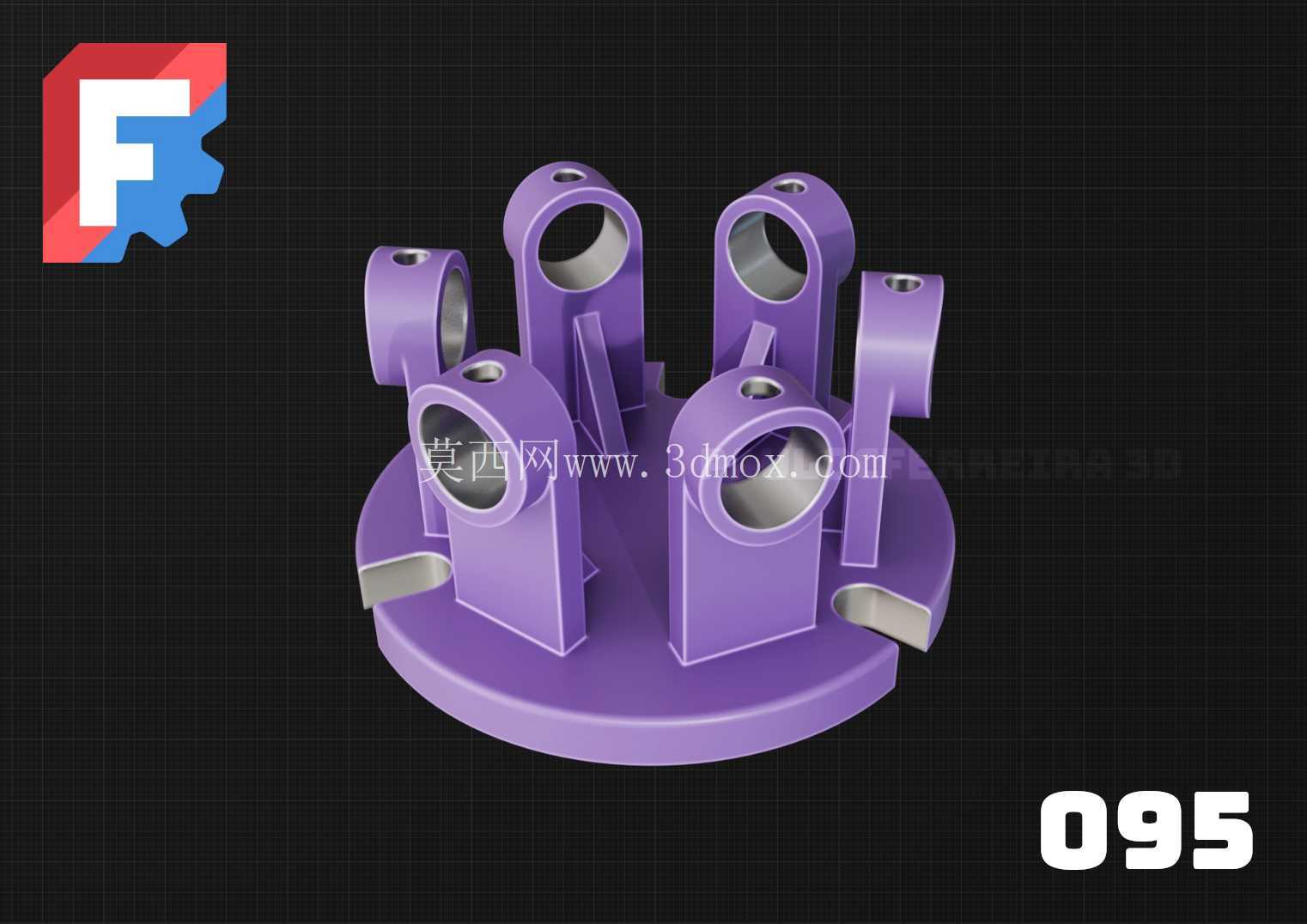

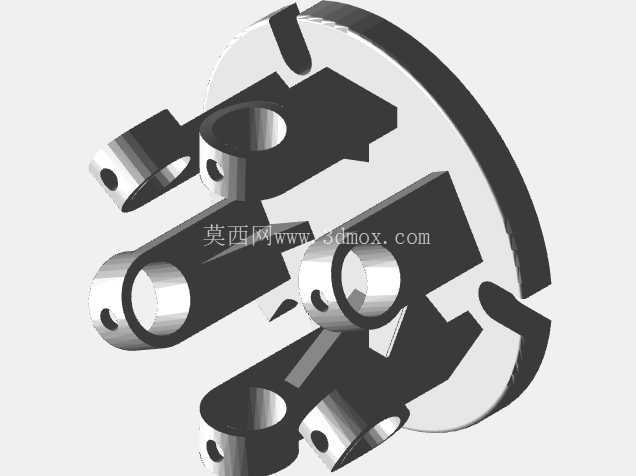

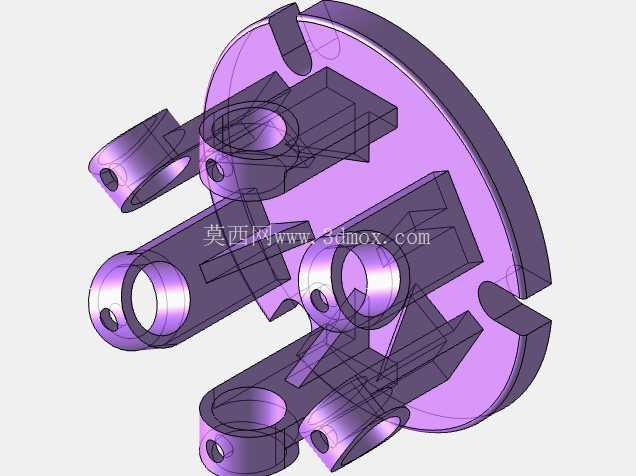

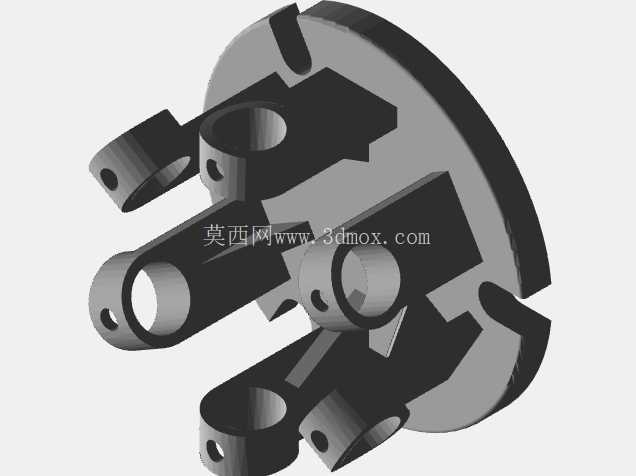

　　该圆形带多耳座的支撑基座构件，主要应用于中小型自动化生产线的工位工装搭载、轻型检测设备的台面固定、小型物料分拣机构的底部支撑场景，在轻工装配、电子元器件加工、小型五金件打磨工位中，这类构件常作为核心承载连接部件，替代传统焊接式支撑座，减少现场焊接装配的工作量，同时保证各安装点位的位置精度一致性。从结构功能来看，底部圆形盘体作为主要承载面，盘面厚度根据承载载荷做了等强度设计，盘体边缘做了小尺寸倒角处理，避免铸造后锐边磕碰划伤，同时减少铸造过程中边缘位置的应力集中，降低冷裂风险。

　　盘体上均匀分布的六个带通孔耳座，是核心的连接点位，每个耳座的通孔轴线与盘体底面保持垂直，耳座与盘体的连接位置设置了三角形加强筋，筋板厚度从耳座根部向盘体方向逐步过渡，避免截面突变带来的应力集中，在承受侧向载荷时，筋板可以有效分散耳座根部的弯矩，防止耳座受载断裂。设计过程中，首先确定了各耳座的分布圆直径，这个尺寸直接决定了构件的安装边界，分布圆过小会导致相邻耳座的安装螺栓出现操作空间不足的问题，分布圆过大则会增加整体结构的占用空间，同时抬升材料成本，最终的分布圆尺寸适配常规M6-M8规格的内六角螺栓安装，预留了足够的扳手操作空间，安装时不需要额外加工避让位。耳座的通孔直径做了公差适配设计，既可以满足螺栓直接穿装的间隙配合要求，也可以压装铜套后作为铰接点位使用，拓展构件的使用场景，当作为铰接支座使用时，耳座两侧的端面做了平面度要求，保证铰接件转动时不会出现端面卡滞。盘体底面设置了三处浅槽式定位止口，安装时可以快速与台面的定位销配合，不需要反复调整位置，提升装配效率，止口的深度控制在2mm以内，既可以满足定位精度要求，也不会过多增加铸造的脱模难度。

　　从铸造工艺性来看，所有的竖直面都设置了符合工艺要求的拔模斜度，耳座的内孔采用直接铸出预留加工余量的方式，减少后续机加工的切削量，筋板与盘体、耳座的连接位置都做了铸造圆角，避免浇注时铁水在尖角位置出现卷气、夹渣的缺陷，同时减少铸件冷却过程中的热节，降低缩松出现的概率。整体结构没有复杂的内凹结构，采用两箱造型即可完成浇注，不需要额外设置复杂的砂芯，适合中小批量的砂型铸造生产，铸件完成后仅需要对耳座通孔、底面安装面进行少量机加工即可投入使用，加工工序简单，综合制造成本较低。

　　在实际使用中，这类构件可以根据搭载设备的重量调整盘体厚度与耳座的壁厚，当用于振动工况的设备支撑时，可以在盘体与安装台面之间加装橡胶减震垫，耳座的通孔穿装螺栓后配合防松垫圈，即可满足长期振动工况下的连接可靠性，不会出现螺栓松动、耳座断裂的问题。相较于传统的方形安装座，圆形盘体的结构在各个方向的抗弯性能更均匀，不会出现方形结构角部位置应力集中的问题，在空间受限的安装场景中，圆形结构的边缘不会与周边的管线、其他构件发生干涉，适配性更强。
