多铰接式连接支座结构件设计

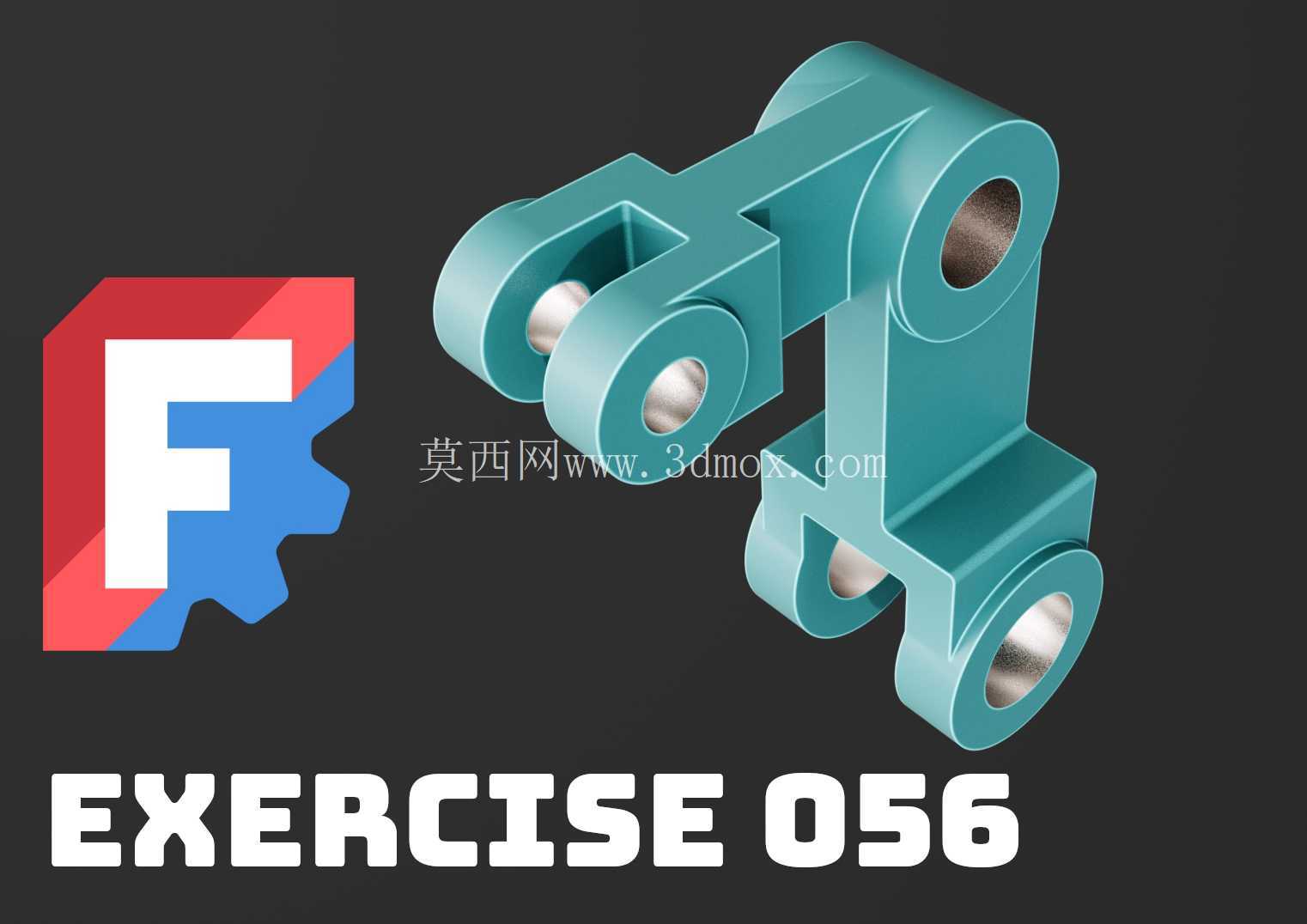

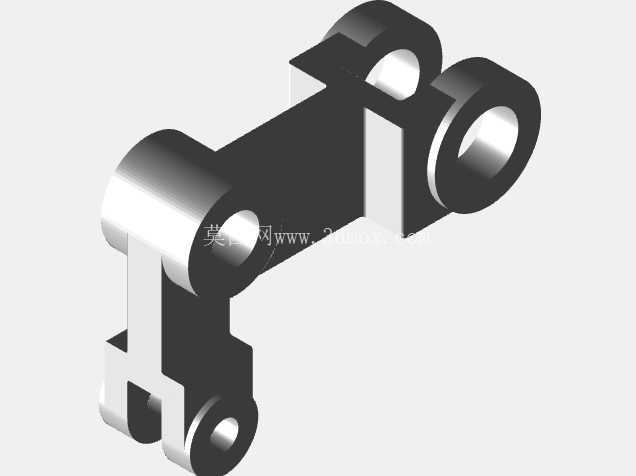

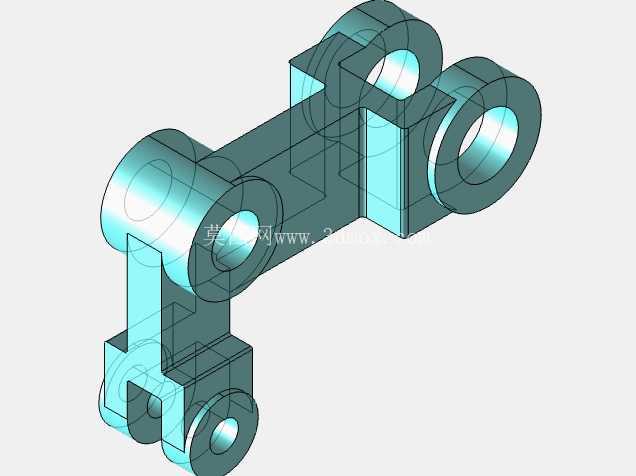

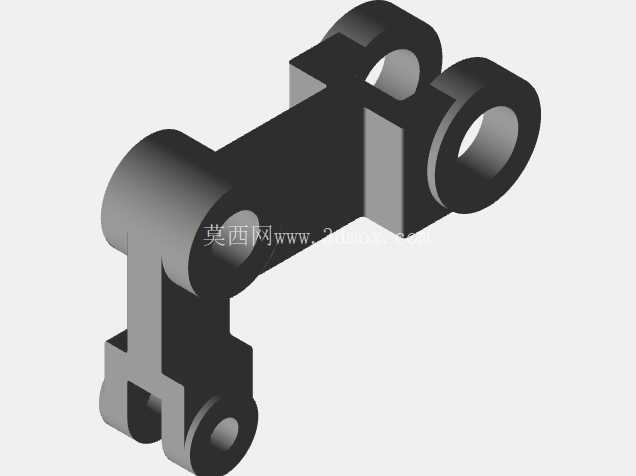

　　这款多铰接连接支座类结构件，主要应用在需要多自由度联动传递动力的机械传动场景中，常见于轻工自动化生产线的连杆传动单元、小型工程机械的执行端连接部位，以及非标自动化设备的往复运动机构里，核心作用是作为多组连杆的交汇铰接载体，实现不同方向动力的换向传递与运动轨迹约束，避免连杆运动过程中出现干涉、卡滞的问题。从结构设计逻辑来看，整个零件采用一体化铸造成型后再做机加工的工艺路线，主体为立式支撑臂结构，上下共分布四个带同轴安装孔的铰接耳座，其中两个耳座分布在支撑臂的同侧呈上下排布，另外两个耳座分别位于支撑臂的顶端侧方与底端侧方，每个铰接孔的内壁都预留了销轴配合的精加工余量，孔位的同轴度公差控制在0.02mm以内，确保销轴装入后转动顺滑无偏摆。

　　设计过程中首先要确定各铰接点的中心距参数，这部分尺寸直接关联到整个连杆机构的运动行程与传动比，需要结合配套连杆的运动轨迹做运动仿真验证，避免机构运动到极限位置时出现结构干涉；支撑臂的截面采用变厚度设计，在受力较大的耳座与臂身连接位置做了加厚过渡处理，同时在转角处设置了R3-R5的铸造圆角，既可以减少铸造过程中的应力集中问题，也能提升零件整体的抗扭、抗弯载荷能力，避免设备长期往复运行过程中出现连接部位断裂的问题。

　　从安装边界来看，零件底端的铰接孔作为整个构件的固定基准端，安装时需要保证基准孔的轴线与设备安装面的平行度误差不超过0.03mm，其余三个铰接孔分别连接不同方向的传动连杆，每个耳座的端面都预留了销轴轴向定位的卡簧槽安装位置，装配时销轴穿过铰接孔后通过轴用卡簧完成轴向固定，不需要额外做焊接或者螺纹锁固，方便后期设备维护时的拆装更换。零件的非配合面保留铸造后的喷砂处理表面，配合面即铰接孔内壁、耳座端面需要做精镗加工，表面粗糙度达到Ra1.6即可满足转动配合的使用要求，不需要做额外的镀层处理，控制加工成本的同时也能满足常规工况下的耐磨需求。

　　在实际工况适配方面，这类铰接支座通常承受的是周期性交变载荷，所以设计时在臂身与耳座的连接位置做了斜向加强筋结构，筋板厚度设置为臂身厚度的0.8倍，既不会过多增加零件整体重量，也能有效抵消连杆传动过程中产生的侧向弯矩，避免长期运行后臂身出现形变导致孔位错位。需要注意的是，这类多铰接点的构件在建模阶段就要严格校验各孔位的位置度公差，尤其是不同方向耳座的孔位轴线空间夹角，必须和整套连杆机构的运动学参数完全匹配，否则装配后会出现连杆别劲、转动阻力过大的问题，严重时甚至会导致驱动电机过载烧毁。从铸造工艺性角度考虑，整个零件的拔模斜度统一设置为1.5度，所有壁厚尽量保持均匀，避免出现壁厚差过大导致铸造时产生缩孔、冷隔等缺陷，铰接孔位置因为需要后续机加工，所以铸造时预留2mm的单边加工余量，既可以减少机加工的切削量，也能保证加工后的孔壁材质致密，没有铸造缺陷影响配合强度。
