多安装位铰接支撑连接构件结构

项目分类:铸造模 发布时间:2026-06-01 ID:1170632
  • 多安装位铰接支撑连接构件结构
  • 多安装位铰接支撑连接构件结构
  • 多安装位铰接支撑连接构件结构
  • 多安装位铰接支撑连接构件结构

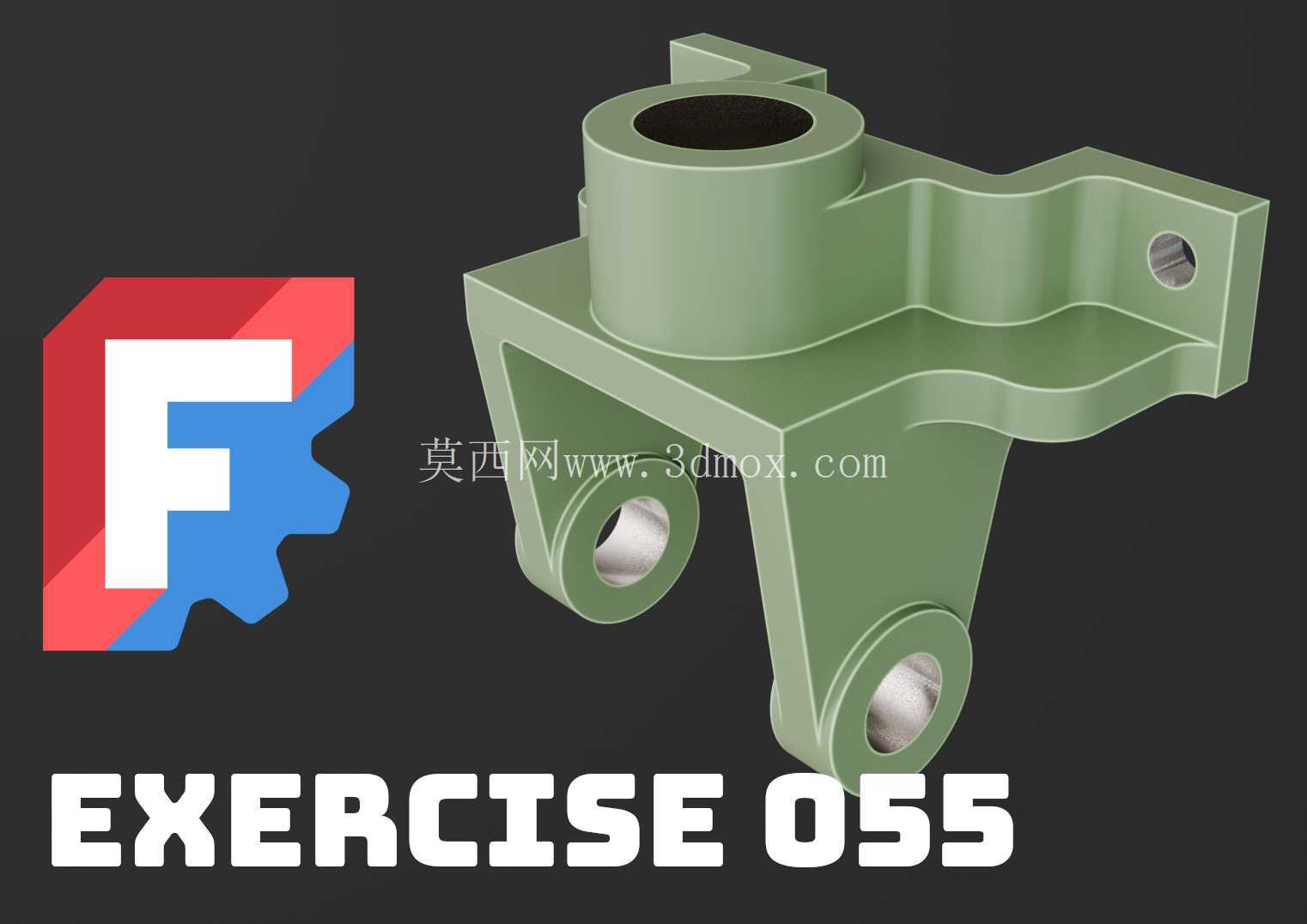

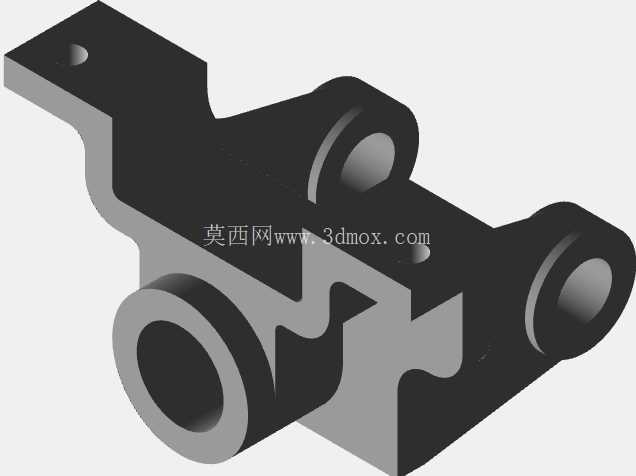

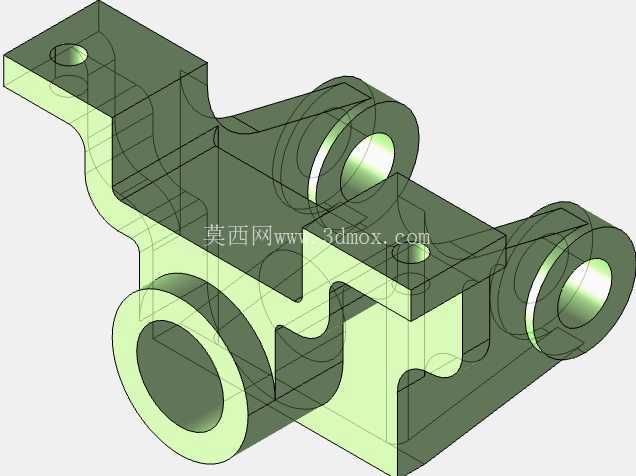

  该构件属于典型的多工位铰接支撑类铸造零件,主要应用在中小型工业设备的连杆传动机构、工装夹具的定位支撑单元、以及轻型自动化输送线的摆臂连接部位,承担多方向载荷传递、铰接转动约束、相邻部件位置固定的核心作用。从结构功能来看,零件顶部设置的大直径通孔为主要转轴安装位,孔壁预留的加工余量可满足后续镗削精度要求,适配标准规格的销轴与滑动轴承配合,能够承受径向载荷与少量的轴向窜动,在设备运行过程中作为整个构件的主旋转支点,保障相连摆臂或连杆的转动自由度被约束在设计范围内。

  零件下部延伸出的两个带孔支耳为次级铰接连接位,两个支耳的孔位轴线存在固定空间夹角,分别对应两个不同方向的连杆部件安装需求,支耳与主体连接位置做了渐变式加厚过渡,避免应力集中导致的交变载荷下断裂问题,支耳孔内同样预留加工余量,可根据实际装配需求选配铜套或者滚针轴承,降低铰接转动过程中的磨损速率。零件侧方延伸的带孔平板为固定安装位,平板上的通孔用于穿装螺栓将整个构件固定在设备基座或者机架立面上,平板与主体连接位置设置了三角形加强筋结构,在不额外增加整体壁厚的前提下提升安装位的抗弯折强度,避免设备运行过程中受侧向冲击力导致安装位变形。

  从设计思路来看,整个零件采用等强度设计原则,不同部位的壁厚根据受力大小做差异化设置,主筒体部位壁厚最大,承担主要载荷传递,支耳与安装平板部位壁厚根据受力方向做梯度减薄,在满足结构强度要求的前提下尽可能降低零件整体重量,减少铸造过程中的材料消耗。零件的所有棱边都做了铸造圆角处理,避免铸造过程中出现冷隔、浇不足的缺陷,同时也消除了后续机加工过程中的锐边安全隐患。从安装边界来看,主筒体的外径尺寸决定了构件在主转轴位置的径向安装空间,下部两个支耳的外伸长度与孔位中心距决定了次级连杆的运动包络范围,侧方安装平板的孔位间距决定了基座安装面的最小尺寸要求,在实际装配过程中需要预留足够的转动间隙,避免构件摆动过程中与相邻部件发生干涉。

  该类零件通常采用砂型铸造工艺制作毛坯,经过时效处理消除内应力后,再对各个铰接孔、安装面进行精加工,保障各孔位的同轴度、平行度以及安装面的平面度符合装配公差要求,能够在长期交变载荷作用下保持结构稳定性,不会出现孔位磨损过快、连接部位变形的问题。在实际设备运行场景中,这类铰接支撑构件往往是传动机构的核心受力部件,其结构强度与安装精度直接影响整个传动系统的运行平稳性,设计过程中需要充分考虑不同方向的载荷组合,校核各个危险截面的抗弯、抗剪强度,同时兼顾铸造工艺的可行性,避免出现壁厚突变、结构死角导致的铸造缺陷。
