双孔铰接连接吊耳结构件

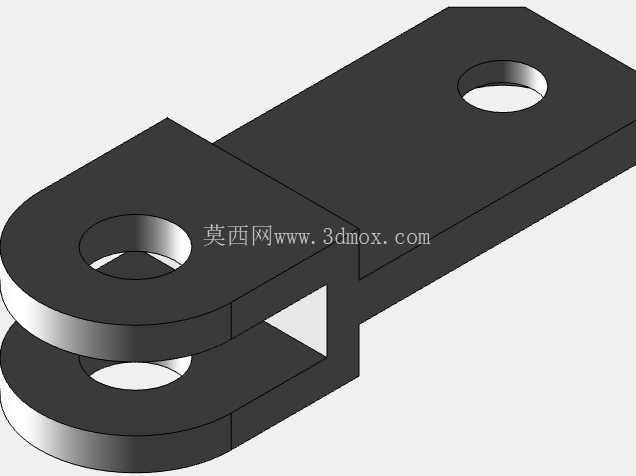

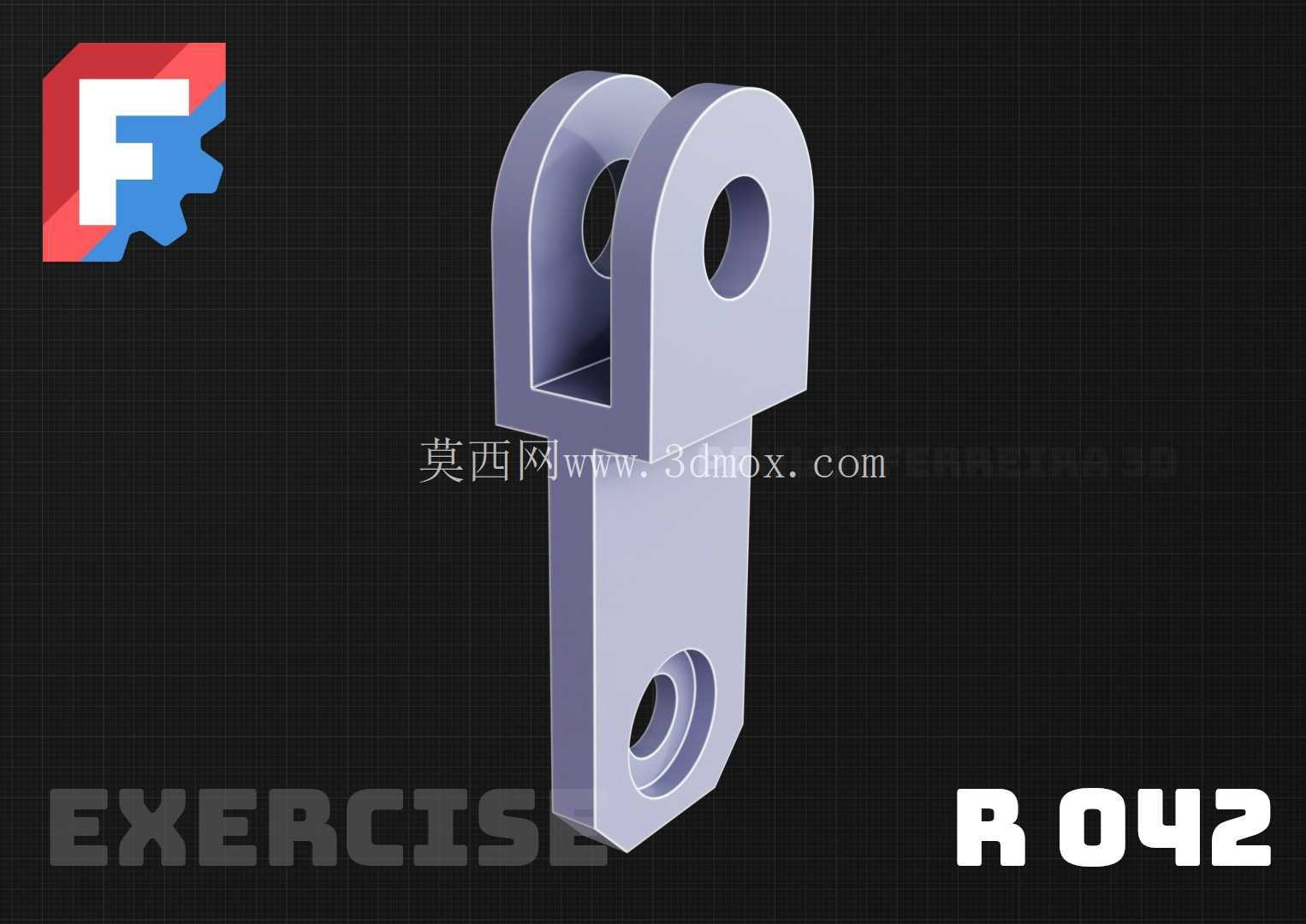

　　这类双孔铰接连接构件在工业现场的应用覆盖范围极广，从轻型输送线的张紧机构连接，到小型工装夹具的活动臂铰接，再到非标自动化设备的连杆传动节点，都能见到同结构原理的零件身影。它的核心作用是实现两个构件之间的可转动铰接连接，同时传递沿杆身方向的拉压载荷，避免刚性连接带来的应力集中问题，在需要小角度往复摆动的传动链路里，这种结构的可靠性远高于简单的销孔直连结构。从结构设计逻辑来看，上端的双耳叉结构是整个零件的核心铰接部位，两个平行的耳片上开有同轴通孔，用来穿装铰接销轴，双耳的设计相比单耳结构，能让销轴的受力状态从悬臂剪切变成双支撑剪切，大幅提升销轴的承载能力，同时也能避免铰接部位出现侧向窜动，保证转动副的同轴度稳定。耳片与下方杆身的过渡位置做了内凹的空腔设计，这部分不是随意的减重处理，而是在保证整体结构刚度的前提下，去除了非受力区域的多余材料，既降低了零件自身重量，也给上端铰接部位的销轴安装、挡圈固定留出了操作空间，避免装配时工具与杆身发生干涉。下方杆身是单臂板式结构，杆身末端开有一个带沉台的通孔，这个孔用来和被连接的构件做固定连接，沉台的作用是容纳螺栓头或者销轴的端部，让连接后的零件表面保持平整，不会因为紧固件突出影响周边构件的运动轨迹。

　　杆身与上端双耳的连接位置做了大圆角过渡，没有出现直角突变的结构，这是结构设计里很关键的细节，因为零件在承受交变拉压载荷的时候，直角位置会产生严重的应力集中，长期运行很容易出现疲劳裂纹，大圆角过渡可以让应力流线平滑传递，把应力集中系数降到最低，大幅提升零件的疲劳寿命。从安装边界来看，上端双耳的间距决定了适配的铰接耳片厚度，设计时需要保证双耳内侧间距比被连接耳片的厚度大0.2到0.5毫米，既不会因为间隙过大出现晃动，也不会因为间隙过小导致装配卡滞。上端铰接孔的直径公差一般取H7级别，和销轴采用间隙配合，保证转动灵活的同时不会出现过大的旷量。

　　下方杆身的宽度需要和安装槽的宽度匹配，单边留0.1到0.3毫米的间隙，保证杆身可以顺利插入安装位，末端的连接孔中心到杆身端面的距离需要满足螺栓安装的边距要求，避免孔位离边缘太近导致受力时材料被撕裂。在实际选型应用的时候，需要根据传递的载荷大小核算耳片的厚度、孔边距以及杆身的截面尺寸，不能只看外形尺寸匹配就直接选用。如果是用在有冲击载荷的工况下，还需要对零件进行调质处理，提升材料的综合力学性能，铰接孔的内壁可以做淬火处理提升耐磨性，延长铰接副的使用寿命。

　　建模过程中，这类零件的建模逻辑需要先搭建整体的骨架线，确定上下两个孔的中心距、双耳的对称中心面、杆身的对称中心面这些基准要素，再基于基准逐步拉伸生成实体，最后处理过渡圆角、沉台、空腔这些细节特征，要特别注意同轴孔的同心度约束，避免后续出工程图或者加工的时候出现孔位错位的问题。很多新手在做这类零件建模的时候，容易忽略空腔位置的拔模角度，如果是采用铸造工艺生产这个零件，所有的内壁面都需要留出符合工艺要求的拔模斜度，不然脱模的时候会出现粘模或者零件拉伤的问题，而如果是采用机加工工艺生产，就要注意刀具的可达性，内凹的转角位置要留出和刀具半径匹配的圆角，不能设计成刀具无法加工的直角内角。
