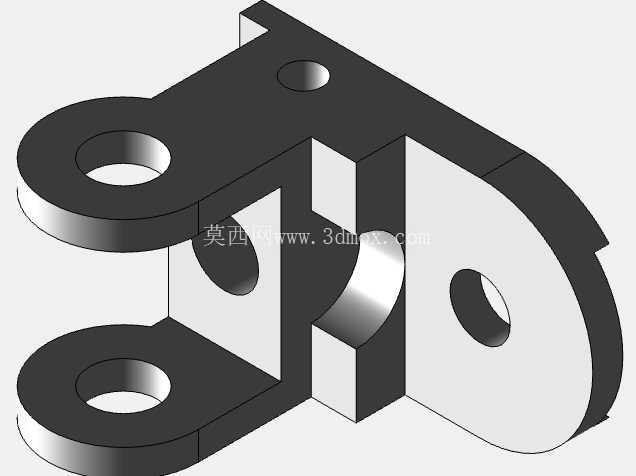

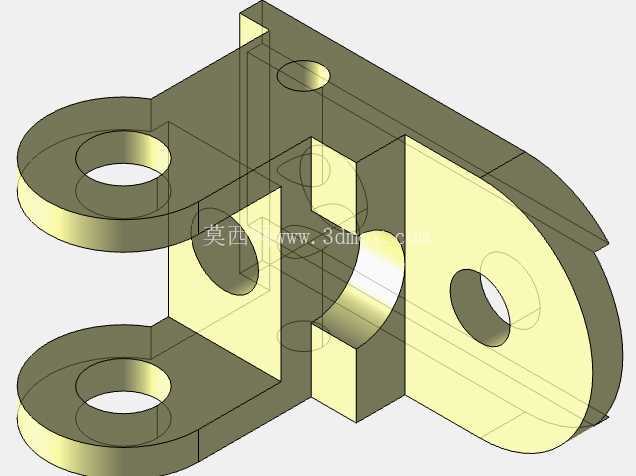

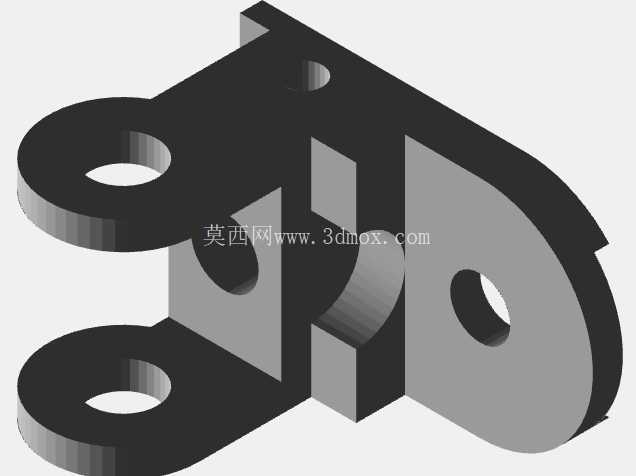

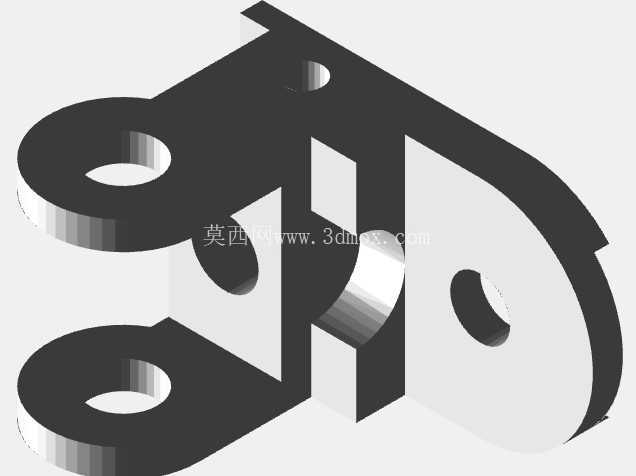

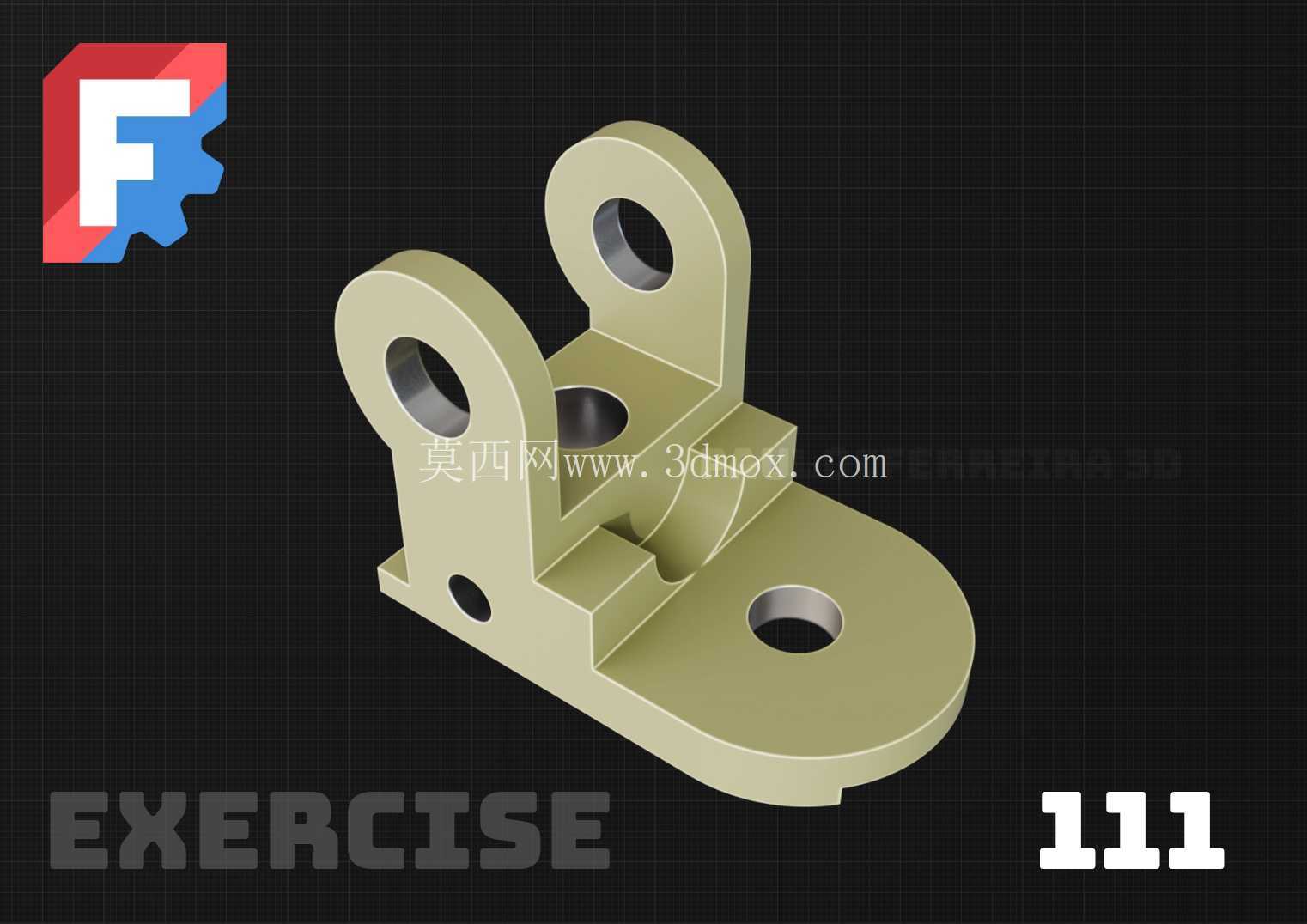

这类带双耳铰接结构的支撑座,在轻工自动化输送线、小型工装夹具的摆动工位里十分常见,日常做结构设计时经常会碰到类似的安装需求——既要给摆动杆件提供稳定的回转支撑,又要保证底座和设备机架的连接足够牢靠,不会在反复启停的交变载荷下出现连接松动或者支撑变形。从结构功能来看,上方两个同轴的带孔耳板是核心功能区,孔位需要和配套的铰接销轴做间隙配合,既要保证销轴穿装顺畅,又要控制配合间隙在合理范围,避免摆动过程中出现过大的旷量,影响工位的重复定位精度;耳板的厚度设计需要结合实际承载的径向力核算,太薄会在长期载荷下出现耳板外翻变形,太厚则会不必要地增加零件重量,浪费加工原材料。底座部分采用带圆弧过渡的平板结构,设置了三个安装孔位,分别位于底座前端、中部和靠近耳板的位置,这种孔位布局可以分散安装螺栓的受力,当上方铰接点承受侧向倾覆力矩时,三个点位的螺栓可以共同分担载荷,避免单个螺栓受力过大出现剪切断裂;底座和耳板衔接的位置做了阶梯式的加强结构,没有采用直上直下的突兀连接,而是通过逐级抬升的过渡筋结构分散应力,避免应力集中在衔接拐角处,从根源上降低零件受冲击时出现断裂的风险。
做这类零件的三维建模时,首先要确定的是两个耳板孔的同轴度公差,这是整个零件的核心精度要求,如果同轴度超差,销轴穿装后会出现卡滞,摆动时摩擦力矩陡增,不仅会加快销轴和孔壁的磨损,还会导致驱动这个摆动工位的执行件负载超标,长期运行会烧坏驱动元件。其次要确定底座安装面的平面度,安装面如果翘曲,零件锁紧在机架上之后会出现整体变形,连带导致上方耳板的孔位同轴度被破坏,实际装配中经常会碰到加工时单个零件尺寸都合格,但是锁到机架上就出现销轴卡滞的问题,大多是安装面平面度没控制好导致的。
从安装边界来看,这类零件的整体外轮廓需要适配安装工位的空间,底座的圆弧端是为了避让周边的管线或者相邻运动部件,避免零件安装后和周边结构出现运动干涉;耳板的外侧间距要和配套的摆动杆件宽度匹配,保证杆件可以嵌入两个耳板之间,不会出现偏磨。实际应用中,这类支撑座经常用在料仓挡料板的摆动支撑、工装夹具的压臂铰接点、小型输送线的导向板翻转工位,工作时承受的载荷大多是低频交变的径向力和少量的倾覆力矩,所以材质一般选用常用的结构钢,表面做氧化处理就可以满足常规车间的防锈需求,如果是在潮湿或者有腐蚀的工况下使用,也可以更换为不锈钢材质或者做表面喷塑处理。
建模过程中需要注意各个孔位的倒角处理,不仅是安装孔的孔口倒角方便螺栓导入,铰接孔的孔口也要做倒角,避免销轴穿装时刮伤销轴表面,影响配合精度;所有的棱边都要做小圆角过渡,一方面是避免加工后的锐边划伤装配人员,另一方面也能减少热处理或者受力时的应力集中点,提升零件的疲劳寿命。很多新手做这类结构的时候,容易忽略底座和耳板衔接处的圆角,直接做直角连接,看起来建模更简单,但是实际受力时直角位置的应力会是周边区域的3-5倍,很容易在长期交变载荷下出现裂纹,所以哪怕是很小的过渡圆角,对零件的使用寿命提升也是十分明显的。另外,耳板上的铰接孔如果是需要频繁摆动的工况,还可以在孔内镶嵌铜套或者自润滑轴承,这时候建模就要预留出衬套的安装过盈量,保证衬套压装后不会出现松动转动,这个细节在做结构设计的时候就要提前考虑,不能等零件加工完才发现没有衬套安装空间,导致零件无法满足长期使用的耐磨需求。
