在轻工输送设备、小型农用机具以及非标自动化线体的执行端,这类带弯折安装耳的轴套支架是十分常见的传力连接件,多数采用铸造成型后做少量机加工的工艺路线,适配中低载荷、有一定角度偏移补偿需求的铰接传动场景。从实际使用场景来看,这类零件常被用作连杆机构的中间铰接支座,一端通过轴孔套在固定销轴或者转动轴上,另一端的两个安装耳通过螺栓固定在摆臂、机架或者执行件上,传递往复摆动过程中的扭矩与支撑力,比如在小型包装设备的拨料机构、农用脱粒机的张紧摆臂支座、仓储分拣线的挡料板铰接座上,都能看到同结构逻辑的零件身影。

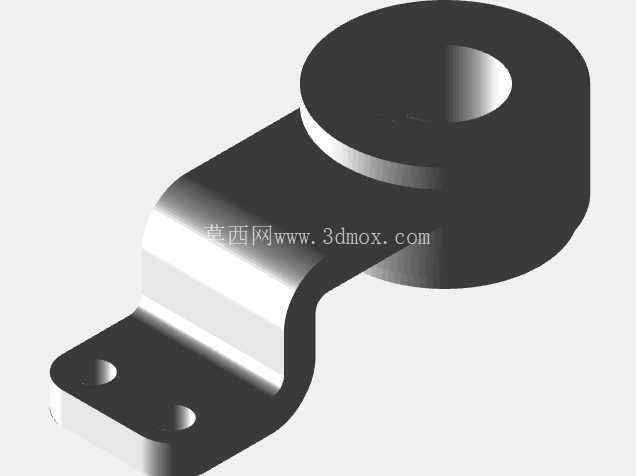

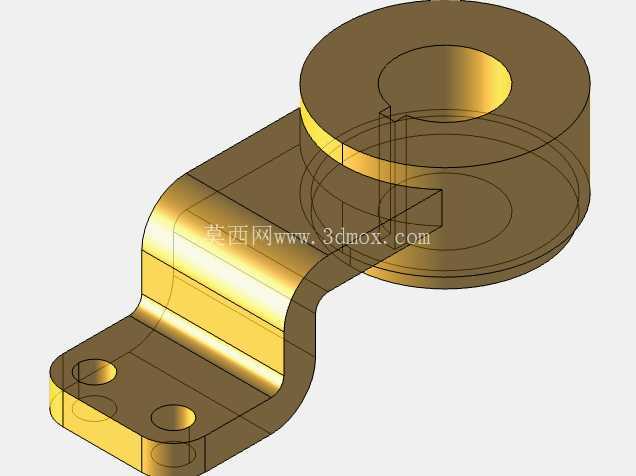

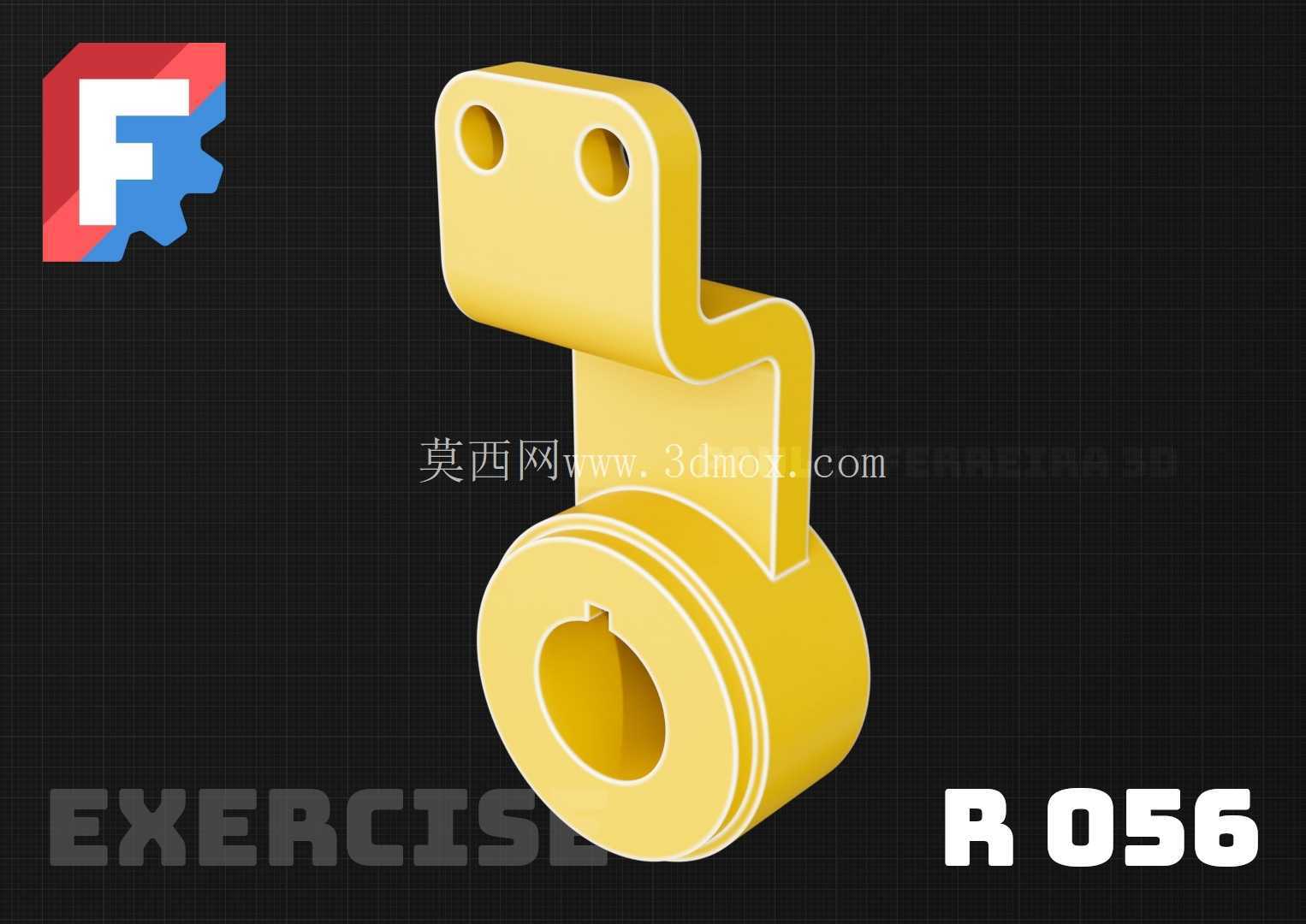

从功能特性上看,下部的轴套内孔带有标准键槽,能够和带平键的转动轴形成周向固定,避免轴与套之间出现相对转动打滑,轴套外圆做了两道环形凸起加强筋,既可以提升轴套部分的径向刚度,也能作为轴向定位的挡边,在安装时抵住对应轴承或者轴肩,控制整个支架的轴向窜动间隙。上部的弯折安装耳做了Z型弯折偏移,两个同轴的安装孔中心距经过匹配计算,刚好适配常用的M8或者M10连接螺栓,弯折段的圆弧过渡没有采用直角结构,能够大幅降低铸造以及受力时的应力集中系数,避免在往复载荷下出现根部断裂的问题。
设计这类零件的时候,首先要确认的是安装边界尺寸:下部轴套的内孔直径要匹配所配轴的公称尺寸,键槽的宽度深度符合对应平键的国标公差,轴套的轴向长度要大于所配合部位的轴段长度,保证支撑面有足够的接触面积,避免单位面积压强过大导致磨损加快。上部安装耳的两个孔的同轴度要控制在0.1mm以内,不然螺栓穿装的时候会出现别劲,长期运行容易造成螺栓剪切断裂;弯折段的偏移距离要根据实际安装空间确定,要保证支架摆动的时候不会和周边的机架、其他传动件发生运动干涉,通常在建模阶段就要做运动仿真,确认全行程范围内的最小安全间隙不小于2mm。
从铸造工艺的角度考虑,整个零件的壁厚设计尽量保持均匀,轴套部分的壁厚和安装耳的板厚差值控制在30%以内,避免铸造的时候出现缩孔、冷隔缺陷,所有的棱边都做了R1到R2的铸造圆角,既方便脱模,也能减少应力集中。安装孔和轴套内孔、键槽的部位预留了0.5到1mm的机加工余量,铸造完成后通过车削、插削、钻削完成精加工,不需要做复杂的曲面加工,加工成本较低,适合批量生产。实际选型使用的时候,要根据所承受的最大摆动力矩核算轴套与安装耳连接的弯折段强度,确认载荷在材料的许用应力范围内,如果是用于有腐蚀的工况,还可以在铸造后做镀锌或者喷塑表面处理,提升零件的使用寿命。这类支架的结构虽然不复杂,但在传动链路里起到的作用十分关键,建模的时候需要重点关注配合面的公差标注、安装孔的位置度以及应力集中部位的圆角处理,才能保证加工出来的零件装配顺畅、运行可靠。
