带加强筋法兰式凸台支撑座结构设计

在轻工输送、小型液压站、非标自动化设备的管线支撑与部件定位场景中，这类带加强筋的法兰式凸台支撑座是十分常见的结构件，多数采用铸造成型后做少量机加工的工艺路线，兼顾结构强度与批量生产的成本控制。从实际使用场景来看，这类零件常作为轴类部件的穿设支撑、管路的固定基座，或是小型执行元件的安装载体，中部的通孔既可以穿设传动轴、输送管路，也可以作为定位销的配合孔，实现上部部件与底座的精准定位。

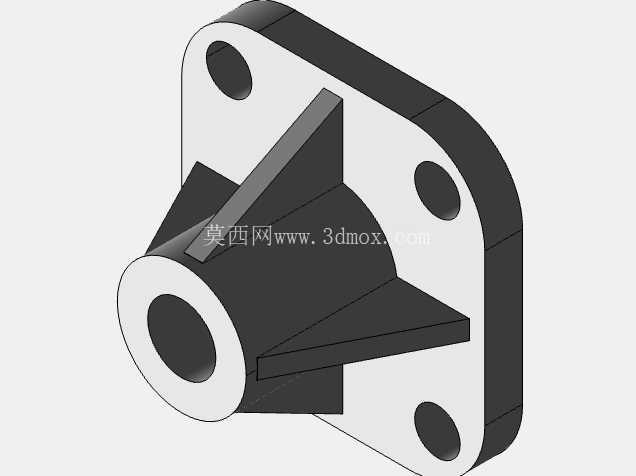

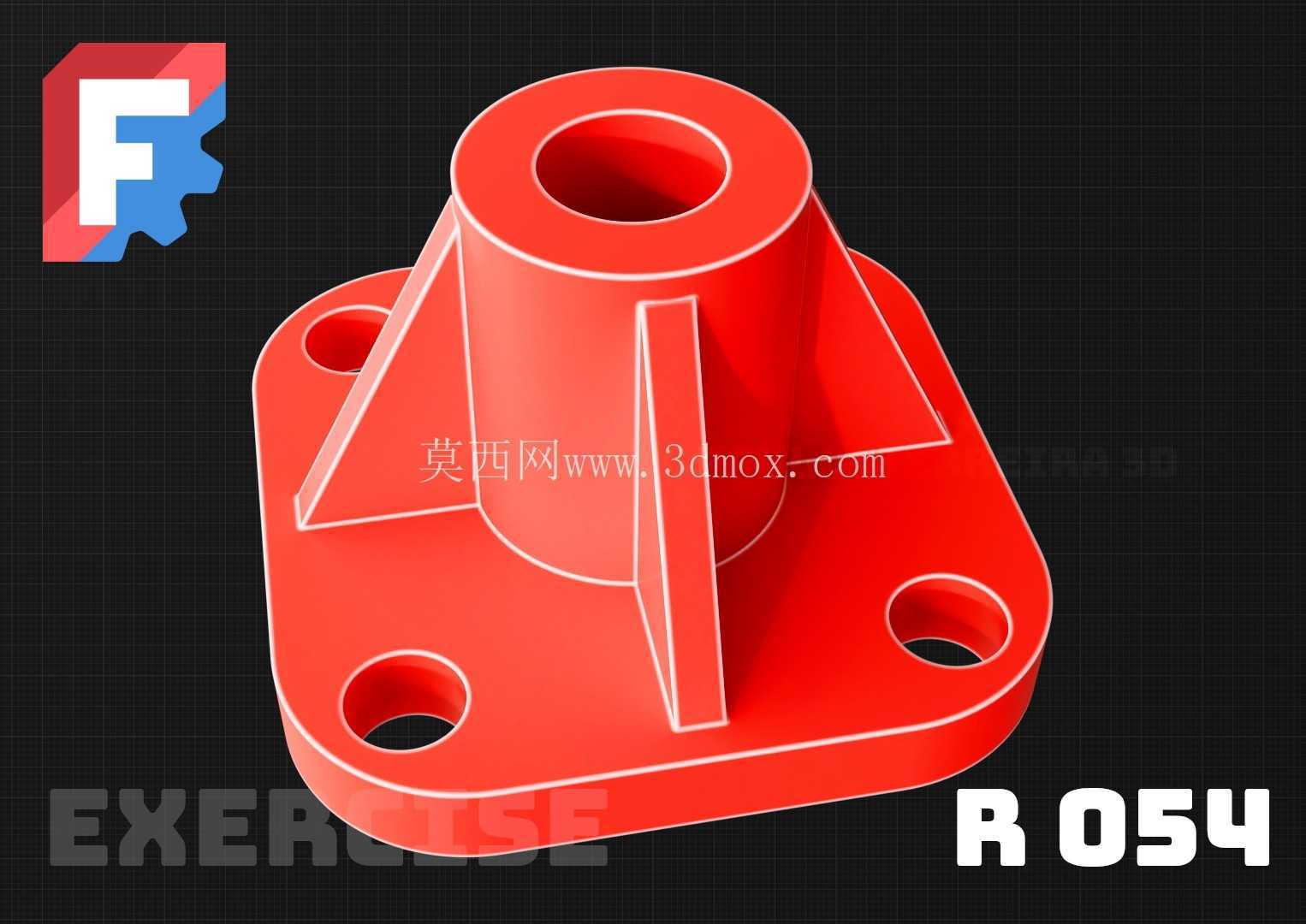

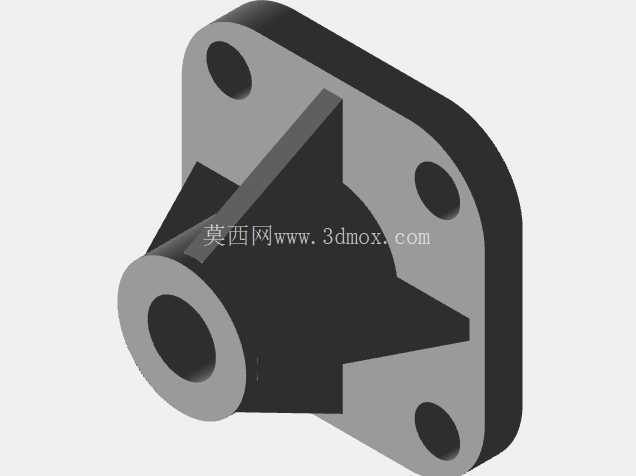

设计这类零件时，首先要明确安装边界：法兰底座采用近似菱形的切边方形结构，四个角位设置通孔安装孔，相比整圆形法兰能在保证安装跨距的前提下减少材料占用，四个安装孔的中心距需要匹配常用的设备安装面螺孔布局，安装孔的孔径设计要兼顾M6到M10常用螺栓的穿设间隙，避免现场安装时出现螺栓无法对位的问题。中部凸台的高度需要根据实际避让需求确定，要保证上部安装的部件不会与安装基面发生干涉，凸台的内径尺寸根据穿设部件的外径做公差预留，若作为轴承座使用则需要预留轴承安装的配合公差带，若作为过线套则可以适当放大间隙减少装配难度。

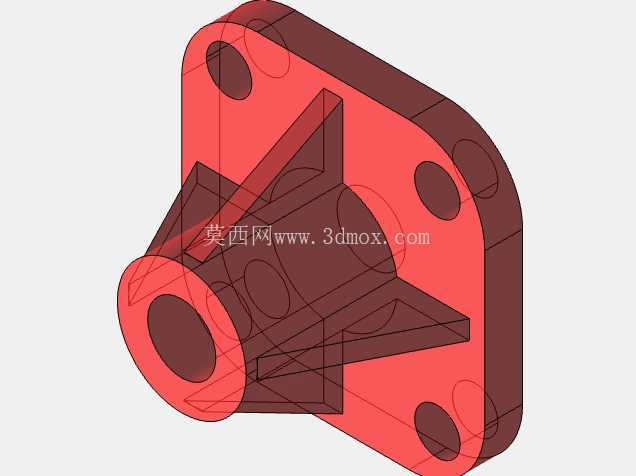

结构强度方面，在凸台与法兰底座的连接处设置了三块均匀分布的三角形加强筋，筋板的厚度根据铸件的壁厚做等厚设计，避免壁厚差异过大导致铸造时出现缩孔、冷隔缺陷，筋板的分布角度避开了下部安装孔的位置，不会对螺栓的安装空间造成遮挡。很多新手设计这类零件时容易忽略拔模斜度的设置，实际建模时需要给凸台外壁、筋板侧壁、法兰底座的非加工面添加1到1.5度的拔模斜度，适配砂型铸造或者压铸的脱模需求，同时在所有棱边位置设置R2到R3的铸造圆角，减少应力集中的同时避免铸造时出现尖角充型不满的问题。

从加工工艺角度考虑，法兰底座的底面、凸台的上端面以及中部通孔的内壁需要预留机加工余量，其余非配合面直接保留铸造表面即可，不需要额外加工，这样能有效控制零件的加工成本。安装时，先将底座贴合设备安装基面，穿入四个固定螺栓预紧后，再调整上部穿设部件的同轴度，确认位置无误后将螺栓按对角顺序拧紧，避免底座受力不均导致安装面翘起。这类结构的优势在于一体铸造成型的结构刚性好，相比焊接式的支撑座没有焊缝开裂的风险，适合在有小幅振动的设备工况下长期使用，同时标准化的安装尺寸可以适配多种不同的上部部件，在非标设备设计中可以作为通用支撑件复用，减少重复设计的工作量。

建模过程中需要注意几个容易出错的细节：一是加强筋与凸台、法兰的连接处要做相切过渡，避免出现直角接缝导致的应力集中，同时也能减少铸造时的热节缺陷；二是安装孔的沉头深度要匹配对应螺栓的头部高度，保证螺栓拧紧后头部不会高出安装面；三是凸台的通孔两端要做倒角处理，既方便装配时部件的导入，也能去除机加工后的毛刺避免划伤操作人员。在实际选型应用中，如果设备的负载较大，可以适当增加筋板的厚度或者增加筋板的数量，若是轻量化场景则可以在法兰底座的非安装区域做减重槽设计，在保证结构强度的前提下降低零件重量。
