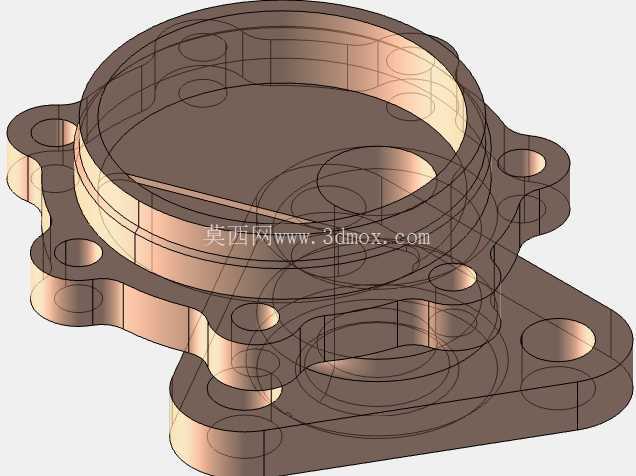

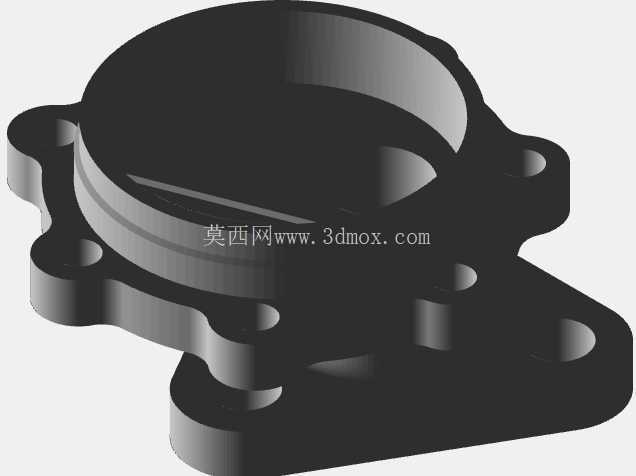

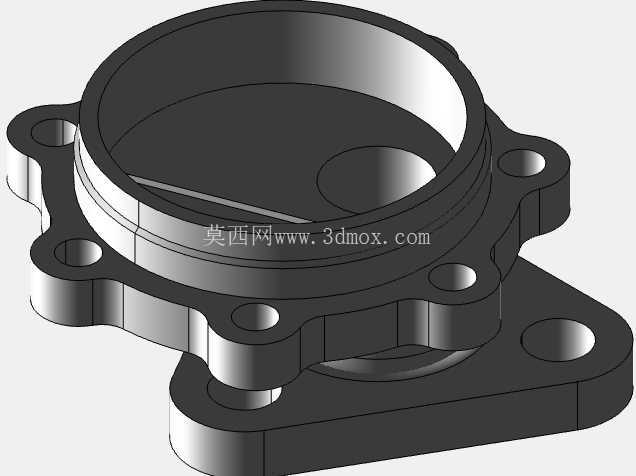

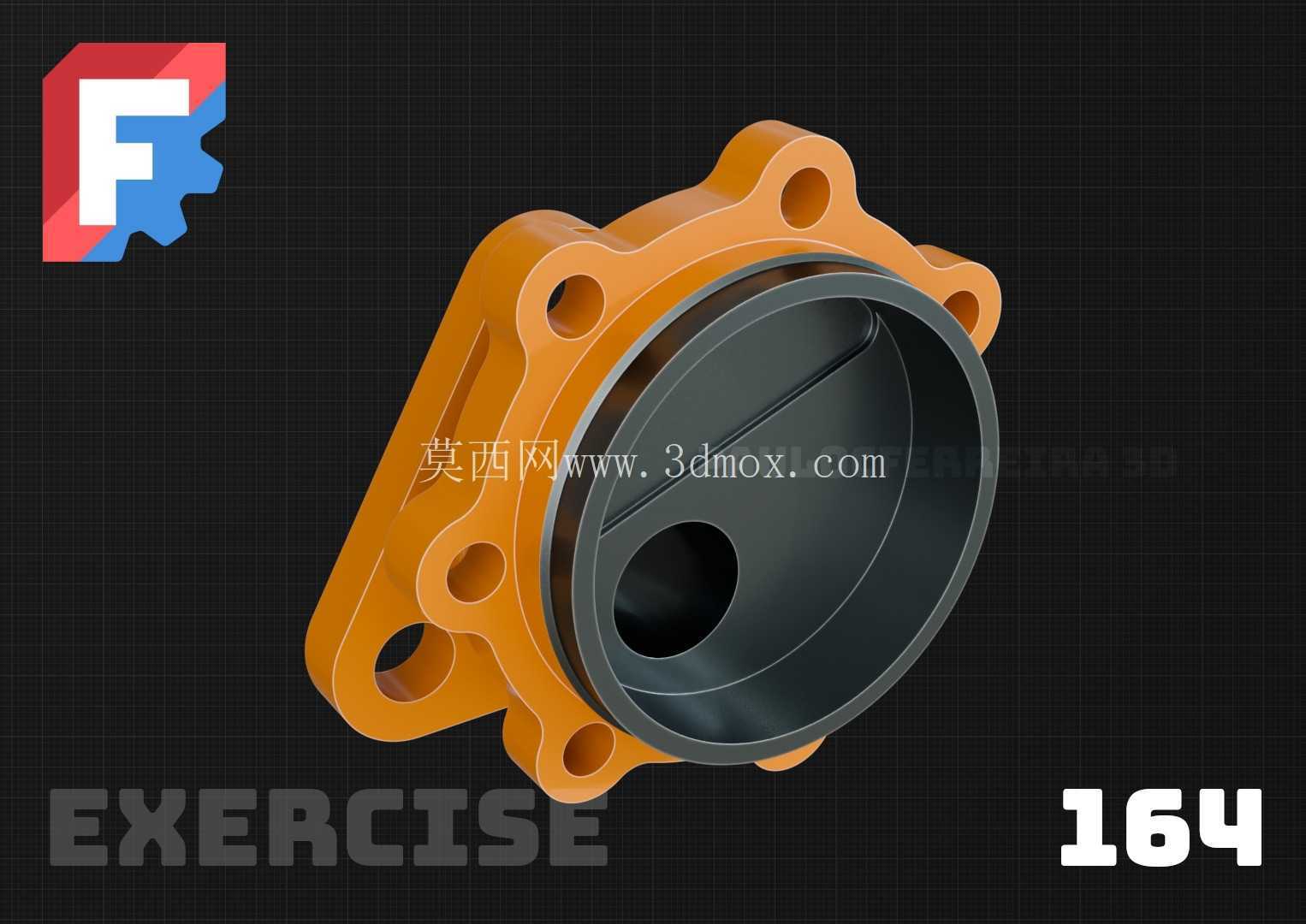

从结构细节来看,零件主体为阶梯回转腔体结构,外侧法兰边均匀分布7个贯通安装孔,孔位采用等角度环形排布,安装时通过螺栓穿过孔位与腔体端面的螺纹孔锁紧,法兰边与腔体主体的衔接位置做了均匀的过渡圆角,既避免压铸成型时出现应力集中导致的冷隔、裂纹缺陷,也能在螺栓锁紧时分散压紧力,防止法兰边局部受力过大出现翘曲变形,保证端面密封的压紧力均匀分布。腔体内部设计有阶梯式止口结构,大直径止口用于与腔体端部的定位凸台配合,装配时可实现径向自动对中,降低装配时的找正难度,小直径内孔为轴类零件的穿设通道,孔壁与轴件之间预留有密封件安装槽位,可嵌入O型圈或者骨架油封实现动密封,阻断腔体内介质沿轴面的渗漏路径。这类带多安装孔法兰边的端盖结构,常见于中小型动力传动箱体、流体泵阀腔体的端部密封与定位场景,日常在小型内燃机组附件腔、液压泵站阀块端封、轻工输送设备的齿轮箱侧封位置都能见到同结构原理的零件,核心作用是实现腔体的端部封闭,同时为内部回转零件提供外圈定位基准,隔绝腔体内润滑油、工作介质与外部环境的接触,避免杂质侵入造成内部配合面磨损,也防止工作介质渗漏引发设备故障。
设计这类零件时,首先要匹配对应腔体的端面安装尺寸,法兰边的外径要大于腔体端部止口直径至少2倍螺栓公称直径,保证螺栓锁紧时有足够的压紧力作用面,安装孔的中心圆直径需要避开腔体内部的加强筋、油道等结构,防止钻孔时击穿腔体内部结构;法兰边的厚度要根据螺栓锁紧力矩核算,避免拧紧时法兰出现塑性变形,通常对于M6规格的安装螺栓,采用压铸铝合金材质时法兰厚度不小于5mm即可满足强度要求。零件的腔体深度需要匹配内部零件的轴向安装空间,内壁的阶梯差要根据内部轴承、密封件的安装尺寸确定,止口的配合公差通常选用H7/h6的间隙配合,既保证装配时的顺畅度,又能控制径向跳动量在允许范围内,避免内部回转零件出现偏心运转的问题。
从安装边界来看,这类零件装配后外侧无突出结构,法兰边的外轮廓为非完整圆形,在相邻两个安装孔之间做了切边处理,可避让周边的管路、线束接头等相邻部件,减少设备整体的安装空间占用,装配时仅需从腔体外侧轴向推入,对准螺栓孔后依次对角拧紧螺栓即可完成安装,后期维护拆卸时也无需拆解周边其他部件,可单独拆下进行密封件更换、内部零件检查等维护操作。材质选用上这类零件多采用压铸铝合金成型,重量较铸铁件降低60%以上,同时具备足够的结构强度,表面做氧化处理后可适应一般工况下的防腐蚀要求,若应用在有腐蚀性介质的工况中,也可更换为工程塑料或者不锈钢材质,对应调整壁厚尺寸即可满足强度要求。
在实际工况中,这类端盖除了承担密封、定位的作用,部分同结构零件还会在法兰边外侧预留传感器安装位,可加装温度、转速传感器监测腔体内的工作状态,不过本次的结构未设计额外的接口,属于通用型的端封结构,可适配多种同安装尺寸的腔体使用,不需要针对特定设备做额外的结构修改。建模过程中需要注意安装孔的位置度公差控制,保证与腔体端面螺纹孔的对位精度,避免出现装配时螺栓无法穿入的问题,法兰边与腔体衔接的圆角要均匀过渡,避免出现壁厚突变导致的压铸成型缺陷,内壁的密封槽尺寸要严格匹配所选密封件的规格,槽的边角做小倒角处理,防止安装密封件时割伤密封胶圈导致密封失效。
