L型带孔直角连接固定支座结构

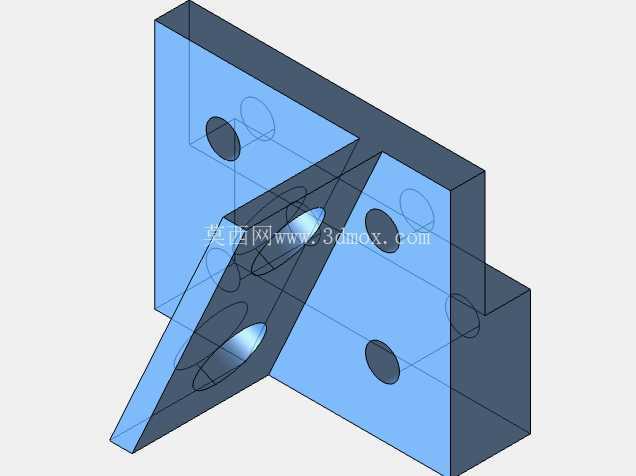

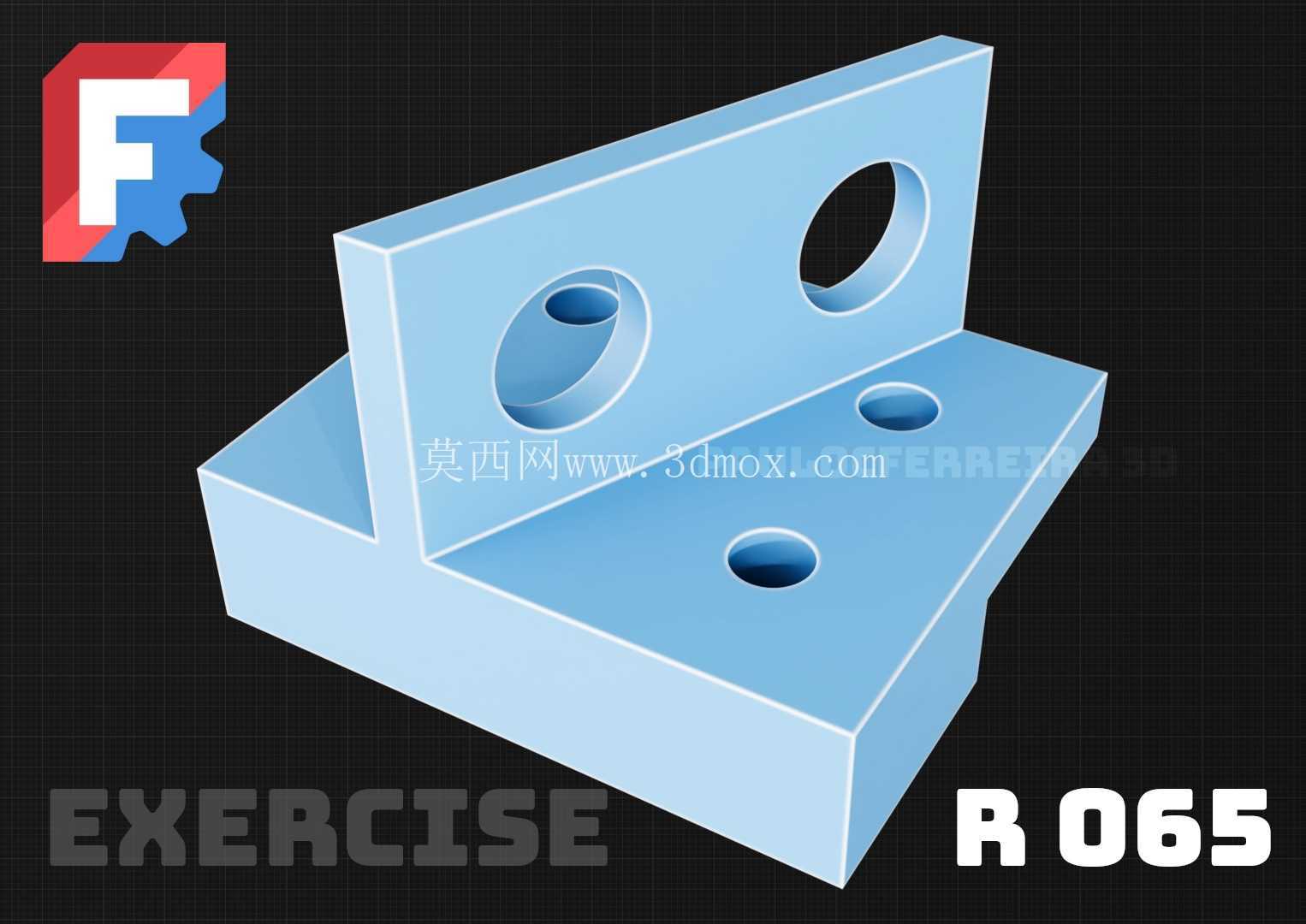

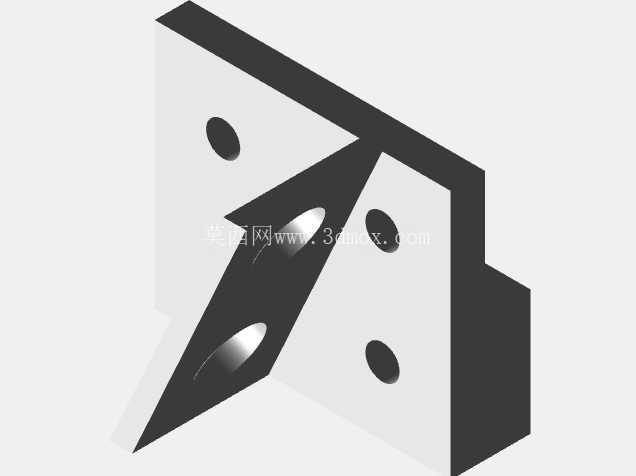

　　这类L型直角支座构件，在轻工自动化输送线侧边导向支架、小型设备机架层板连接、工装夹具定位挡块安装场景中应用十分普遍，区别于普通平板拼接的角码，一体成型的结构避免了拼接焊缝带来的应力集中问题，在承受反复交变载荷的工位上，长期使用不会出现拼接处开裂、连接错位的故障。从结构功能上看，垂直立板上设置的两个大小不一的通孔，大直径孔用于穿装铰接销轴或者大规格紧固螺栓，实现与被支撑构件的铰接或者刚性连接，小直径孔可用于安装定位销，或者穿装小规格螺栓做辅助锁紧，避免主连接螺栓受剪后出现构件偏转；水平底板上的两个等直径通孔，为沉孔设计，安装时螺栓头可完全沉入板面以下，不会突出底板表面影响构件放置的平面度，保证支座安装后与安装基面完全贴合，不会出现翘曲虚接的问题。

　　设计这类构件时，首先要确定安装边界：垂直立板的高度需要匹配被连接构件的安装孔位高度，避免出现孔位错位无法装配的问题，水平底板的长度和宽度要满足安装基面的螺栓孔距要求，同时要保证底板有足够的接触面积，分散螺栓预紧力带来的压强，避免长期压紧后基面出现压痕凹陷；两板交接的内侧位置做了小圆弧过渡，这个细节是铸造工艺必须考虑的结构，直角尖角位置在铸造冷却时容易出现应力集中导致的冷裂缺陷，同时圆弧过渡也能提升构件的抗弯折能力，当立板承受侧向载荷时，过渡圆弧可以分散应力流，避免转角处出现应力断裂。

　　立板上的大小孔位置设置，需要结合受力方向确定，大孔作为主承载孔，其中心到转角处的距离要满足材料的抗剪强度要求，避免孔壁到板边的距离过小，受载后出现孔边撕裂；底板上的两个安装孔对称分布在立板两侧，保证螺栓预紧后支座受力均匀，不会出现单侧受力导致的支座倾斜。在实际选型应用时，需要注意构件的安装空间限制，立板的厚度决定了支座的侧向承载能力，若用于承受较大冲击载荷的工位，可在不干涉周边构件运动的前提下适当增加板厚，或者在转角外侧增加加强筋结构，但当前这个练习模型的结构，更偏向于轻载定位场景使用，比如小型料道的侧边挡块安装、传感器支架的固定支座、电气元件安装板的直角支撑等场景，这类场景下载荷不大，但对安装位置的精度有一定要求，一体铸造的结构相比焊接拼接的角码，尺寸一致性更好，批量安装时不需要反复调整位置，能有效提升装配效率。

　　从建模逻辑上看，这类构件的建模流程遵循基础特征优先的原则，首先绘制L型的截面轮廓拉伸得到主体基体，之后在对应面上绘制孔位草图，通过拉伸切除得到各个安装孔，最后对转角处、孔口边缘做圆角和倒角处理，孔口的倒角不仅能去除加工毛刺，还能在穿装螺栓时起到导向作用，避免螺栓螺纹被孔边刮伤，影响装配效率。需要注意的是，立板上的大孔为通孔设计，孔壁与板面的垂直度要满足装配要求，若孔壁倾斜，穿装销轴后会出现卡滞，导致铰接构件转动不灵活；底板上的沉孔深度要与所选螺栓的头部高度匹配，保证螺栓安装后不突出板面，若沉孔过深会降低底板局部强度，过浅则螺栓头突出影响安装平面度。这类构件在铸造生产时，拔模斜度的设置也需要结合模具开模方向确定，沿开模方向的面设置合理的拔模斜度，避免脱模时拉伤铸件表面，同时孔位的尺寸公差要根据装配要求确定，作为安装过孔的尺寸可适当放大公差，降低加工难度，作为定位销孔的位置则需要严格控制孔位公差和尺寸公差，保证定位精度。
