带肋板立式轴孔安装支座结构设计

项目分类:铸造模 发布时间:2026-06-01 ID:1170666
  • 带肋板立式轴孔安装支座结构设计
  • 带肋板立式轴孔安装支座结构设计
  • 带肋板立式轴孔安装支座结构设计
  • 带肋板立式轴孔安装支座结构设计

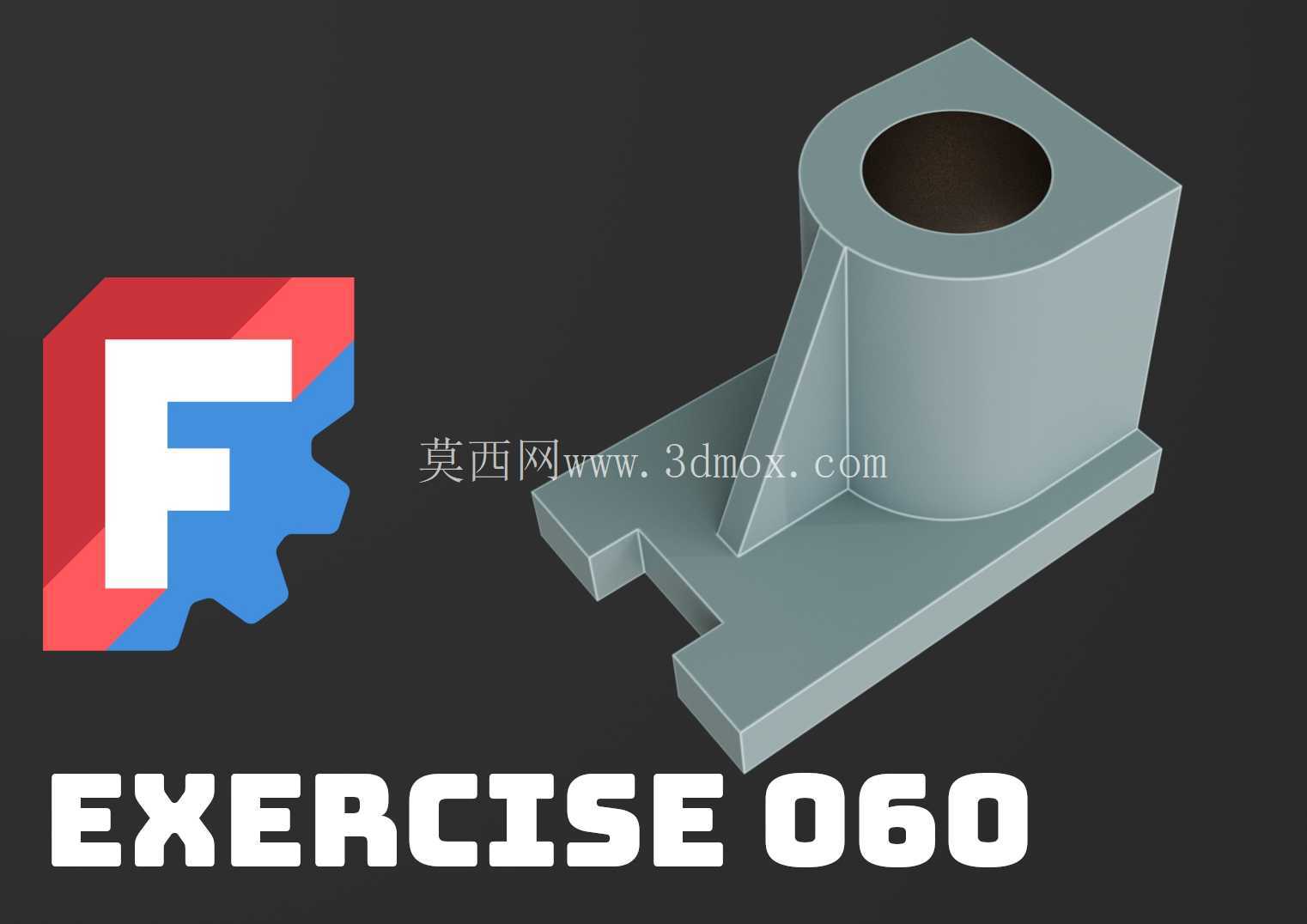

该类带肋板立式轴孔支座属于机械传动系统中常见的支撑类零件,多应用于中小型输送设备、轻工自动化生产线、小型机床辅助支撑单元中,核心作用是为旋转轴类部件提供稳定的安装定位基准,同时承受轴系运转过程中产生的径向载荷与部分轴向倾覆力矩,避免轴系运行时出现挠曲变形、同轴度超差等问题。从实际应用场景来看,这类支座常配套直径30-50mm的光轴、传动轴使用,安装位置多处于设备机架的侧边安装面,底部的卡槽式结构可直接卡入机架预设的T型槽或矩形安装导轨上,无需额外加工复杂的安装沉孔,现场装配时可快速调整轴向位置,适配不同轴距的传动布局需求。

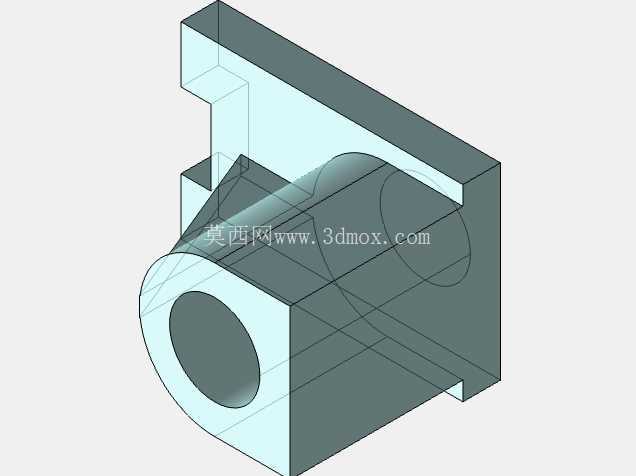

从结构设计逻辑来看,上部的圆筒轴孔为核心功能面,孔内壁设计有均匀的加工余量,可根据配套轴径进行精镗加工,保证与轴承外圈或轴套的配合公差满足H7级精度要求,圆筒的高度尺寸经过载荷校核,可提供足够的轴系支撑长度,降低轴的悬臂比,减少运转时的振动幅度。连接圆筒与底部安装板的三角形肋板是结构强化的关键,肋板的厚度取安装板厚度的0.8倍,两侧与圆筒外壁、安装板上表面采用圆弧过渡,避免应力集中,在承受径向载荷时,肋板可将圆筒受到的侧向力均匀传递到底部安装板,防止圆筒根部出现断裂变形,相比无肋板的直筒支座,该结构的抗倾覆能力可提升60%以上,同时整体重量比同载荷等级的实心支座降低40%左右,兼顾了结构强度与轻量化需求。

底部安装板采用带双侧凸耳的卡槽式设计,安装板的底面平面度要求控制在0.05mm以内,保证与机架安装面的贴合度,减少装配后的安装间隙,两侧的凸耳上预留有螺栓过孔,当支座位置调整到位后,可通过螺栓将支座与机架锁紧固定,防止设备运行过程中支座出现移位。安装边界方面,该支座的底部卡槽宽度适配行业通用的45mm宽度标准铝型材导轨,也可适配钢板焊接机架上的同尺寸安装槽,轴孔中心到底部安装面的高度尺寸为常规传动布局的通用尺寸,可直接替换同规格的标准铸造支座,无需修改周边配套零件的设计尺寸。

在铸造工艺适配性上,该结构所有转角处均设计有铸造圆角,避免出现尖角导致的铸造缺陷,壁厚整体保持均匀,圆筒壁厚、肋板厚度、安装板厚度差值控制在3mm以内,防止铸造过程中出现缩孔、缩松等问题,适合采用砂型铸造或压铸工艺批量生产,毛坯成型后仅需对轴孔内壁、安装板底面、螺栓过孔进行少量机加工即可达到使用要求,加工工序简单,生产效率较高,适合通用机械领域的批量配套使用。从受力特性来看,该支座的载荷传递路径清晰,轴系载荷通过圆筒内壁传递到筒壁,再通过肋板分散传递到底部安装板,最终通过安装连接螺栓传递到设备机架上,整个传力路径无突变区域,长期交变载荷作用下的结构稳定性较好,可满足转速在1500rpm以下的中低速轴系支撑需求,日常维护时仅需定期检查轴孔内轴承的润滑状态以及安装螺栓的锁紧力矩即可,维护成本较低。
