半圆抱箍式安装支座结构设计

项目分类:铸造模 发布时间:2026-06-01 ID:1170667
  • 半圆抱箍式安装支座结构设计
  • 半圆抱箍式安装支座结构设计
  • 半圆抱箍式安装支座结构设计
  • 半圆抱箍式安装支座结构设计
  • 半圆抱箍式安装支座结构设计
  • 半圆抱箍式安装支座结构设计
  • 半圆抱箍式安装支座结构设计
  • 半圆抱箍式安装支座结构设计
  • 半圆抱箍式安装支座结构设计

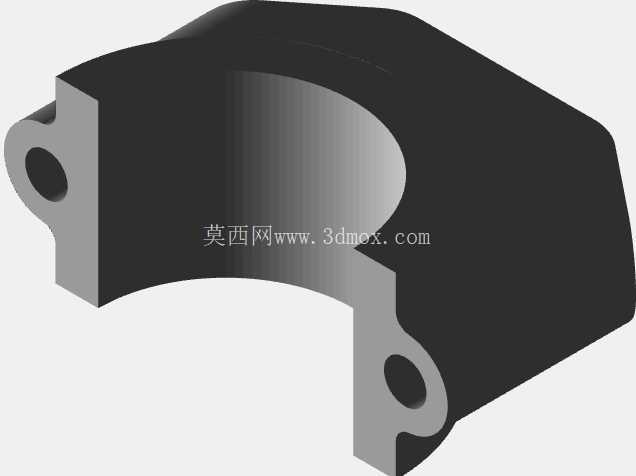

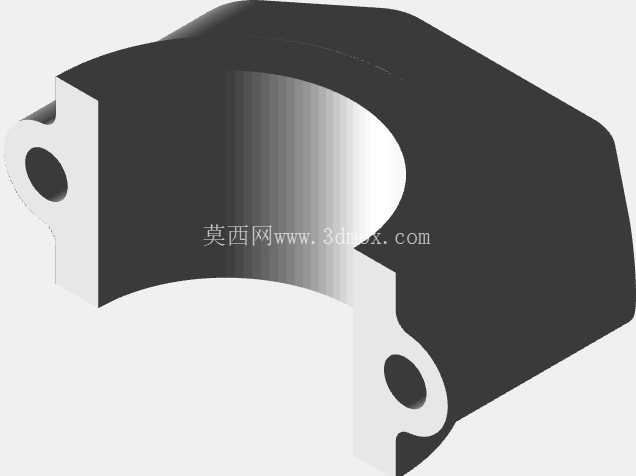

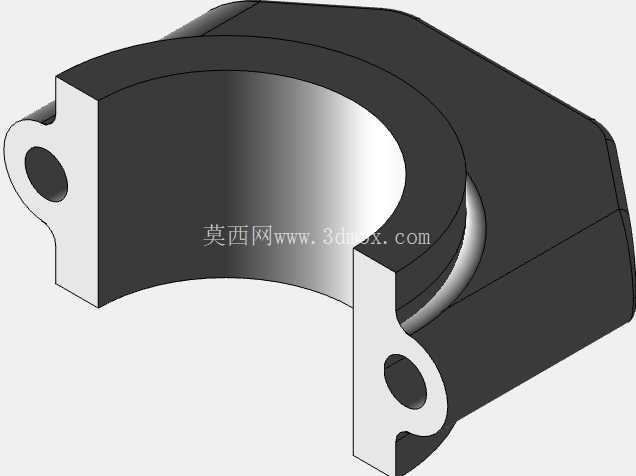

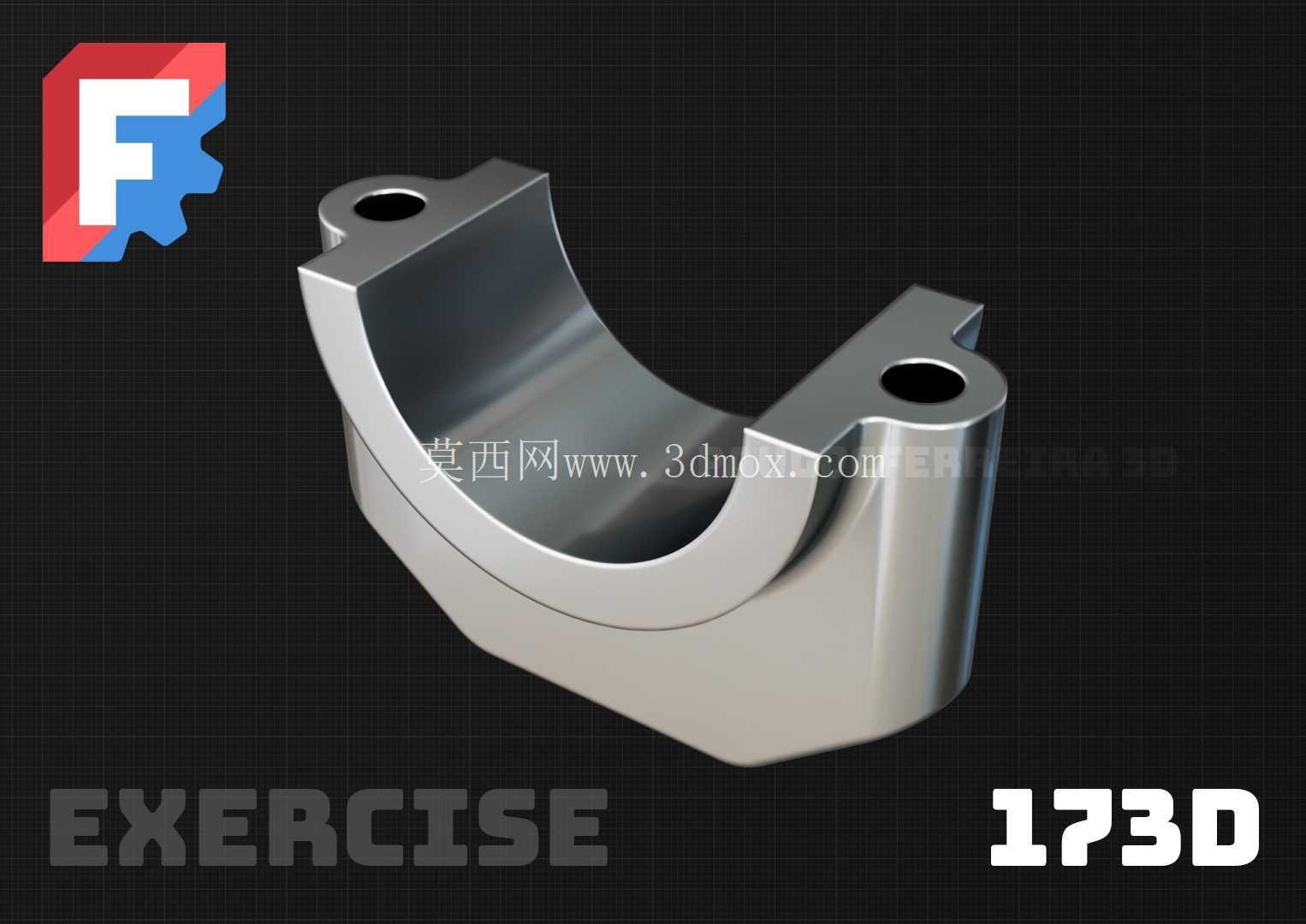

这类半圆抱箍式支座在工业现场的应用场景十分广泛,常见于管线架设、小型动力组件固定、工装夹具定位等环节,核心作用是通过半包围的抱紧结构,将圆柱类构件牢牢锁定在安装基准面上,同时避免对被夹持件的表面造成过度挤压损伤。从结构功能来看,主体的半圆弧内腔是核心工作面,圆弧曲率需要与被夹持件的外径严格匹配,才能保证抱紧时受力均匀,不会出现局部应力集中导致的夹持失效或者工件变形;两侧带通孔的耳板是安装受力的关键部位,通孔的位置度直接决定了安装时螺栓能否顺利穿入,耳板的厚度设计需要匹配对应规格螺栓的预紧力要求,避免螺栓锁紧时耳板出现翘曲变形。

设计这类构件时,首先要明确被夹持对象的载荷特性,如果是静态固定的管线类应用,需要考虑管线自重、内部介质流动带来的振动载荷,耳板的安装孔间距要适配现场常用的安装基座孔位,圆弧面的粗糙度要控制在合理范围,既要保证足够的摩擦力防止夹持件轴向窜动,又不能过于粗糙损伤被夹持件的防腐层。如果是用于小型传动组件的支撑,还要考虑圆弧面的同轴度要求,避免安装后传动轴出现偏载,加剧轴承磨损。从外形边界来看,这类支座的整体高度受限于安装空间的竖向余量,半圆弧的最低点到安装底面的距离要保证被夹持件安装后不会与基座发生干涉,两侧耳板的外伸长度不能超出安装区域的横向边界,避免和周边其他构件发生碰撞。

结构的过渡区域设计是容易被忽略的细节,圆弧主体与两侧耳板的连接处需要做足够半径的圆角过渡,不能出现直角尖角,一方面是铸造工艺的要求,避免铸件出现应力集中导致的冷裂缺陷,另一方面是受力层面的考量,螺栓预紧和工作载荷下,连接处是应力集中的高发区域,合理的圆角可以分散应力流,提升构件的疲劳寿命。安装孔的设计通常会预留微小的间隙,方便现场安装时调整位置,孔口需要做倒角处理,避免螺栓穿入时被孔边的毛刺卡滞,也能保证螺栓头的端面与耳板表面充分贴合,保证预紧力的有效传递。

在实际选型适配时,还要考虑安装面的平面度要求,如果支座的安装底面平面度不足,锁紧螺栓后会导致支座本体发生变形,连带半圆弧内腔的圆度超差,出现抱紧力不均匀的问题,因此底面通常会设计成平整的机加工面,保证与安装基座的贴合度。对于有防腐要求的户外使用场景,这类构件的壁厚设计还要预留足够的腐蚀余量,避免长期使用后壁厚减薄导致结构强度不足。圆弧面的轴向长度也需要根据载荷大小调整,长度越大,抱紧时的接触面积越大,单位面积的压强越小,更适合载荷较大或者振动较强的应用场景,但过长的轴向尺寸会占用更多安装空间,需要在空间占用和承载能力之间做平衡。

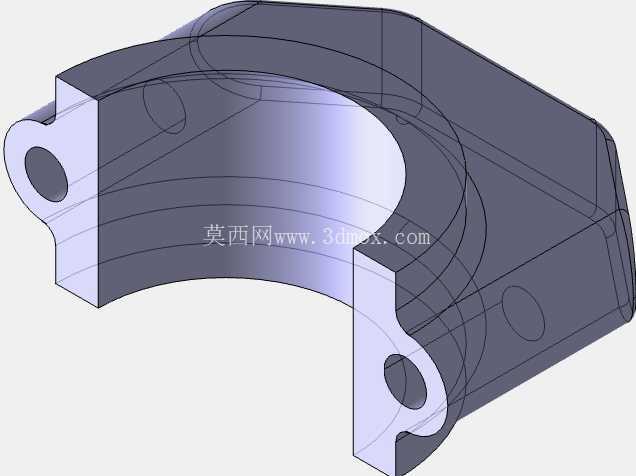

从建模逻辑来看,绘制这类构件首先要确定安装基准面,以底面为草图基准绘制主体的外轮廓,通过拉伸生成基础实体,再通过切除特征生成半圆弧内腔,之后绘制两侧耳板的轮廓,拉伸合并实体后处理安装孔,最后添加所有的过渡圆角和孔口倒角。建模过程中要注意所有特征的参数关联性,比如圆弧直径、孔间距、耳板厚度这些关键尺寸要设置成全局变量,方便后续根据不同的载荷需求调整参数,不需要重新绘制整个模型。还要注意拔模角度的设置,适配铸造工艺的脱模要求,避免出现倒扣结构导致无法正常脱模,铸件的壁厚要尽量保持均匀,避免出现壁厚突变导致的铸造缺陷,比如缩孔、缩松等问题,影响构件的整体强度。
