腰型法兰式带沉孔安装基座结构设计

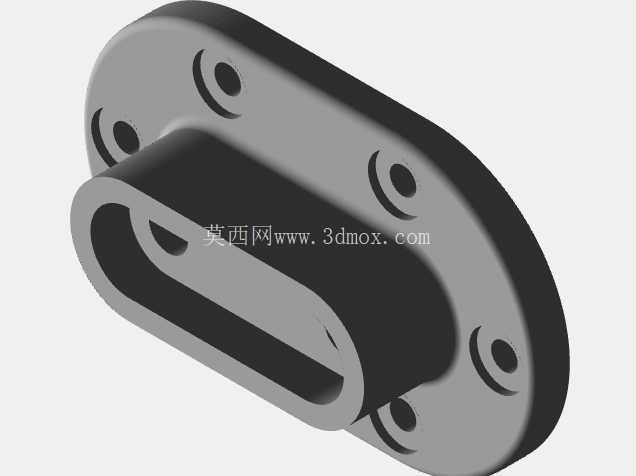

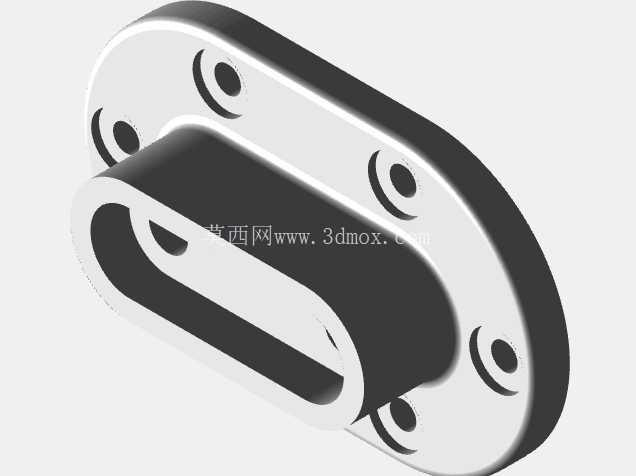

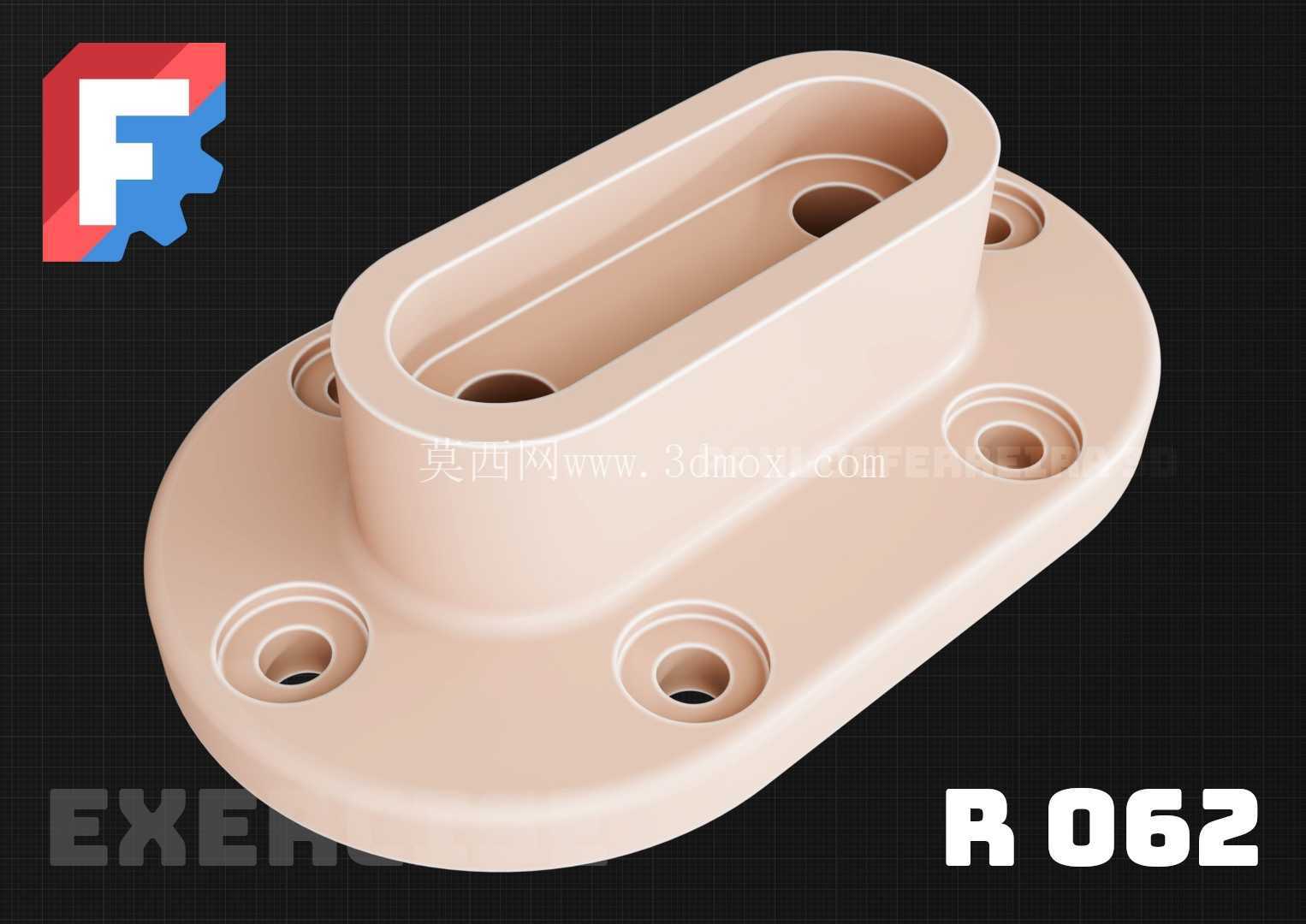

　　这款带腰型通腔的法兰安装基座，在轻工输送、小型自动化料道衔接场景中十分常见，多数时候作为管线过孔支撑、小型执行元件的安装定位座使用，区别于常规圆形法兰座，其腰型凸起的通腔设计，能够适配长条形走线、扁状执行件的穿过需求，避免圆形孔位无法适配异形穿过件的问题。从结构设计逻辑来看，底部法兰盘采用类跑道形的外轮廓，在保证安装孔位布局空间的前提下，尽可能压缩了整体占用的安装面积，六个沉头安装孔沿法兰盘周向均匀分布，沉孔深度刚好覆盖常用内六角圆柱头螺钉的头部高度，安装后螺钉头不会突出法兰盘面，不会对后续搭载的元件形成干涉。

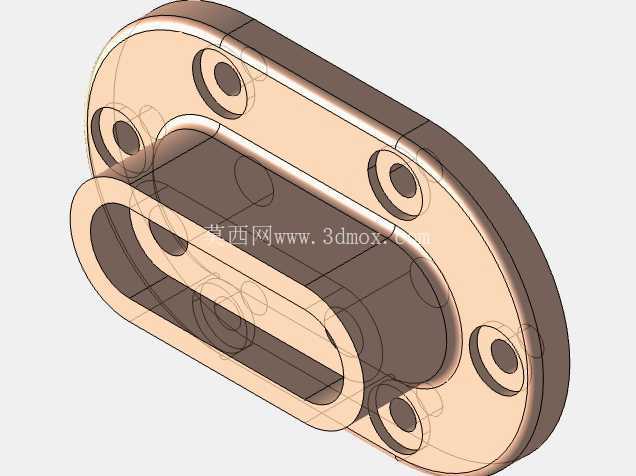

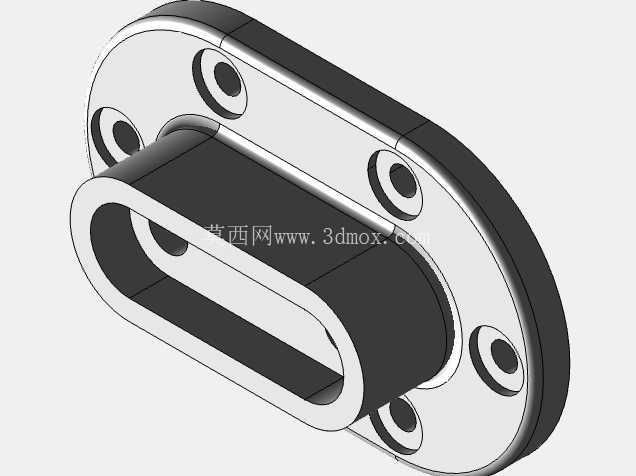

　　凸起的腰型筒身与底部法兰盘采用大圆角过渡，这个过渡区域的圆角取值并非随意设定，而是结合铸造工艺的拔模斜度、应力集中系数共同确定的，若圆角过小，铸造时容易出现冷隔、充型不满的缺陷，同时受载时过渡位置会产生明显的应力集中，长期受振动载荷容易出现断裂问题；若圆角过大，则会额外占用法兰盘面的安装空间，压缩安装孔的布局余量。筒身的内通腔与外轮廓保持同圆心的腰型结构，壁厚保持均匀一致，这一点对于铸造工艺尤为重要，均匀的壁厚能够避免铸件冷却过程中出现缩孔、缩松缺陷，减少后续机加工的余量预留，降低加工成本。

　　安装边界方面，法兰盘的六个安装孔采用等间距布局，孔位的中心距公差控制在±0.1mm范围内，能够适配多数标准安装面板的预制孔位，不需要现场二次配打孔位；筒身的高度根据穿过件的定位需求设定，既能够保证穿过件的支撑长度，避免悬臂过长产生晃动，也不会因为筒身过高导致整体结构笨重，增加不必要的材料成本。实际应用中，这类基座常被用在小型气动元件的安装位，作为气缸的过线与支撑座，腰型腔可以同时穿过气管与传感器线缆，避免多管线分散固定的杂乱问题；也可以用在小型料道的末端衔接位，作为料道的出口导向座，腰型腔的内壁光滑过渡，不会对输送的小型工件产生卡滞。设计过程中需要重点关注安装面的平面度要求，法兰盘的底面作为安装基准面，平面度需要控制在0.05mm以内，保证安装后基座不会出现歪斜，导致筒身轴线与安装面不垂直，影响穿过件的运动精度；筒身的上端面同样需要保证与底面的平行度，若上端面搭载其他元件，平行度超差会导致搭载元件的定位出现偏差。另外，沉孔的同轴度也需要控制，避免安装螺钉时出现偏斜，导致螺钉受力不均，长期受振动后出现松动问题。

　　从建模逻辑来看，这类零件适合采用草图拉伸加布尔运算的方式构建，首先绘制底部法兰盘的轮廓草图，拉伸得到法兰基体，随后在法兰基体上绘制腰型筒身的内外轮廓，拉伸得到筒身结构，之后绘制安装孔的草图，通过切除拉伸得到沉头孔结构，最后对所有锐边进行倒圆角处理，还原铸造零件的工艺特征。需要注意的是，所有拔模角度需要统一朝向脱模方向，避免出现倒扣结构，导致模具无法正常脱模；壁厚的均匀性需要在建模完成后进行截面检查，避免出现局部壁厚突变的问题，影响铸件成型质量。这类零件虽然结构简单，但在设备中承担着定位、支撑、过线的多重作用，设计时不能只关注外形尺寸，更要结合实际安装场景、工艺可行性、受力情况综合调整参数，才能保证零件在实际使用中稳定可靠，不会出现安装干涉、强度不足、工艺性差的问题。
