带斜向支臂的铸造类连接支座结构

项目分类:铸造模 发布时间:2026-06-01 ID:1170675
  • 带斜向支臂的铸造类连接支座结构
  • 带斜向支臂的铸造类连接支座结构
  • 带斜向支臂的铸造类连接支座结构
  • 带斜向支臂的铸造类连接支座结构

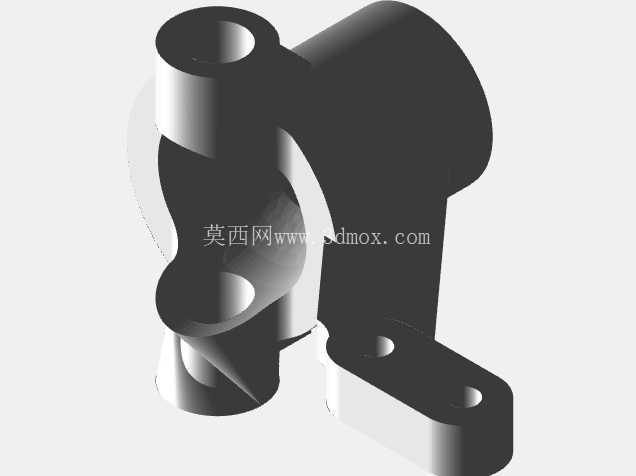

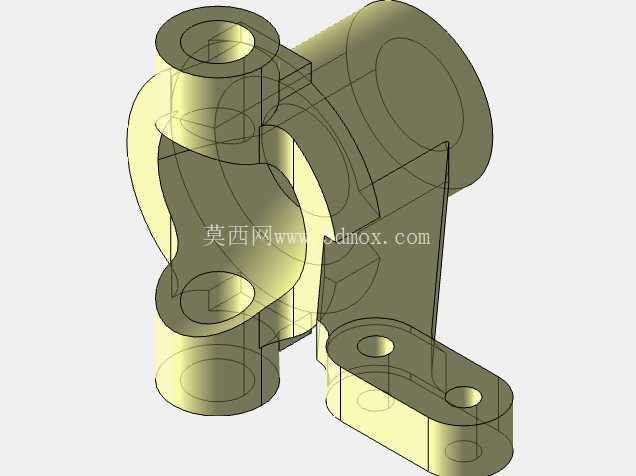

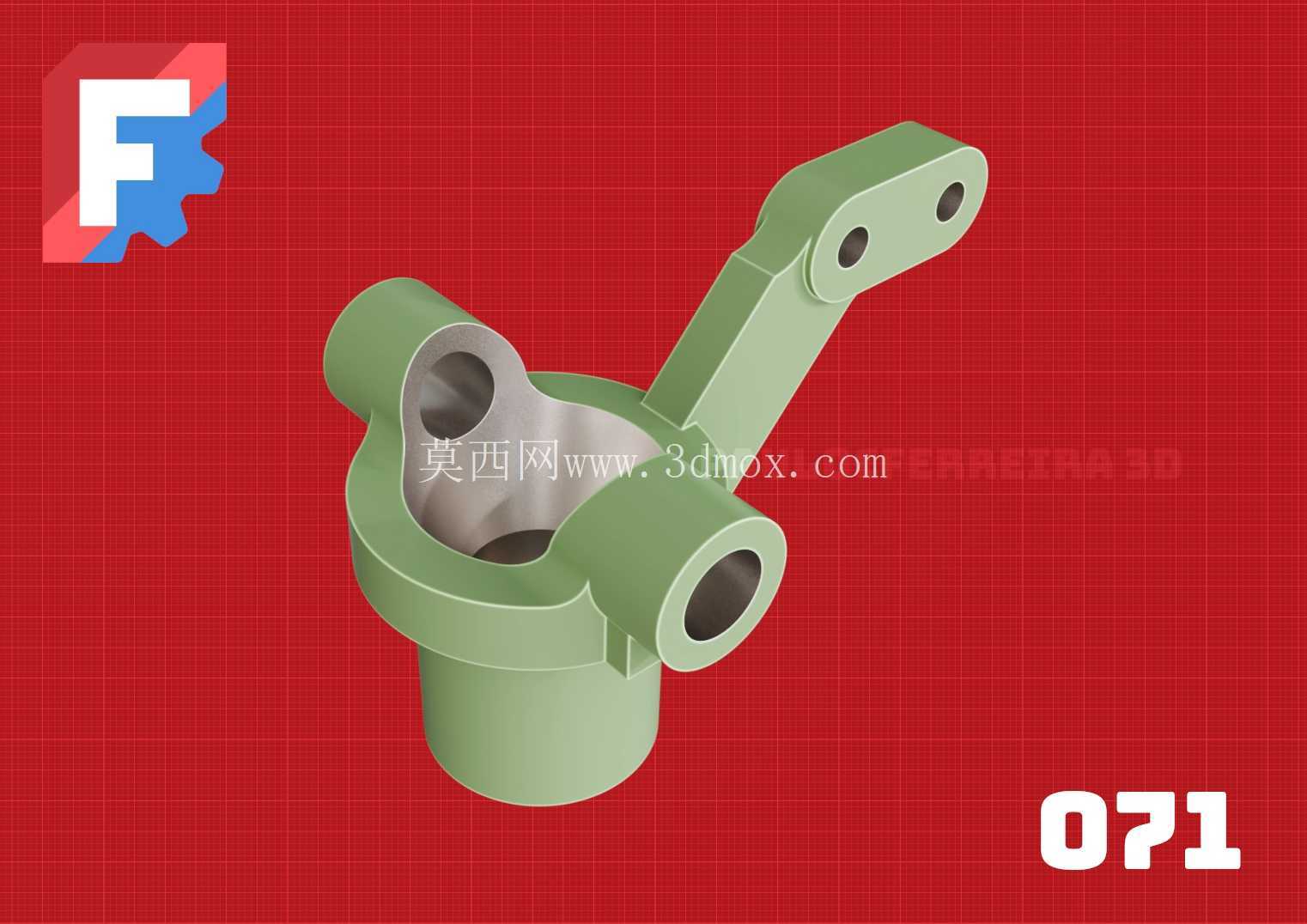

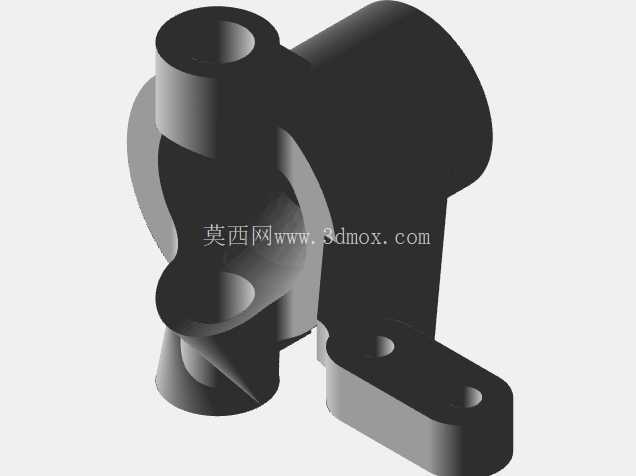

  该构件属于管路系统与执行机构之间的转接承载部件,常见于中低压流体输送管线的阀组驱动端、小型工程机械的操作连杆铰接部位,以及轻工自动化设备的工位摆臂连接节点,核心作用是实现垂直方向管路接口与斜向布置的传动连杆之间的刚性衔接,同时为铰接销轴提供稳定的安装基准,避免传动过程中出现连接点偏移、应力集中导致的构件断裂问题。从结构功能来看,主体下部的圆柱腔体为流体通道或轴套容纳腔,内壁预留的环形台阶面可用于安装密封件、轴用挡圈或者衬套,既可以作为管路转接时的流道过渡段,降低介质流动的局部阻力,也可以作为摆动轴的支撑腔,容纳自润滑铜套来降低铰接转动时的摩擦损耗。

  斜向延伸的支臂与主体腔体采用一体化铸造结构,衔接位置做了大圆弧过渡处理,避免铸造冷却过程中出现应力集中导致的冷裂缺陷,同时支臂末端的两个同轴通孔为铰接安装孔,孔位的同轴度公差直接影响后续销轴装配后的转动顺畅度,建模时需要重点保证两孔的轴线重合度,以及孔轴线与主体腔体轴线的夹角精度,这个角度偏差会直接传递到末端执行件的行程误差上,在阀组驱动场景中甚至会导致阀门启闭不到位的问题。设计过程中首先要确定主体腔体的通径尺寸,根据适配的管路外径或者铰接轴的直径来确定内腔直径与外壁厚度,外壁厚度需要结合铸造工艺的最小壁厚要求,同时满足承压工况下的强度需求,避免打压测试时出现腔体变形渗漏。

  支臂的长度与倾斜角度需要匹配实际安装空间的边界要求,要保证支臂摆动过程中不会与周边的管线、设备机架发生运动干涉,支臂的截面采用变厚度设计,靠近主体腔体的位置厚度更大,向末端铰接孔位置逐渐收窄,在保证结构强度的前提下尽可能降低构件整体重量,减少摆动过程中的惯性力矩。安装边界方面,主体腔体下端的圆柱面为装配定位面,装配时插入对应基座的安装孔内,通过腔体上端的环形凸缘实现轴向定位,凸缘端面可预留密封槽安装O型圈实现端面密封;支臂末端的两个铰接孔分别连接驱动连杆与固定支撑端,装配时需要保证销轴的穿入方向与孔位轴线完全重合,避免强行装配导致孔位变形,后续使用过程中需要定期检查铰接孔的磨损量,当间隙超过设计阈值时及时更换衬套或者整个构件,避免传动间隙过大导致的设备运行抖动、定位精度下降问题。

  从铸造工艺实现角度,该构件的结构脱模角度设置合理,主体腔体与支臂的分型面选取在腔体轴线与支臂轴线共同构成的平面上,不会出现倒扣结构,能够采用普通砂型铸造完成毛坯生产,后续仅需要对两个铰接孔、腔体内壁以及下端定位面进行机加工即可达到装配精度要求,加工工序少,量产时的成本控制难度较低。在实际工况中,该构件承受的载荷主要来自支臂末端的铰接拉力与压力,以及腔体内部的介质压力,应力集中点主要出现在支臂与主体腔体的衔接位置,建模时的圆角过渡处理能够有效分散该位置的应力,经过有限元校核,在额定载荷下该位置的安全系数能够满足通用工业设备的使用要求,不会出现疲劳断裂的问题。
