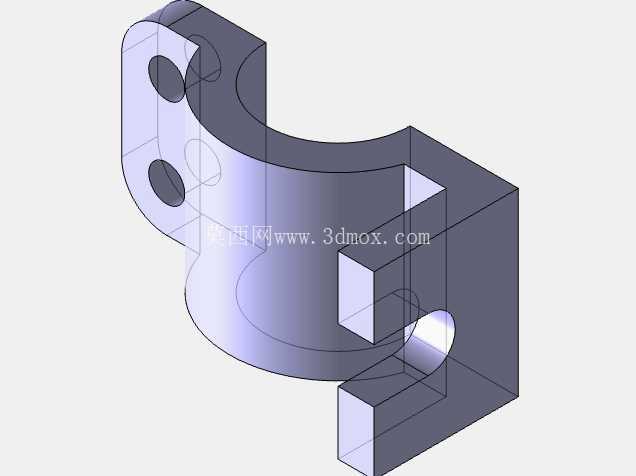

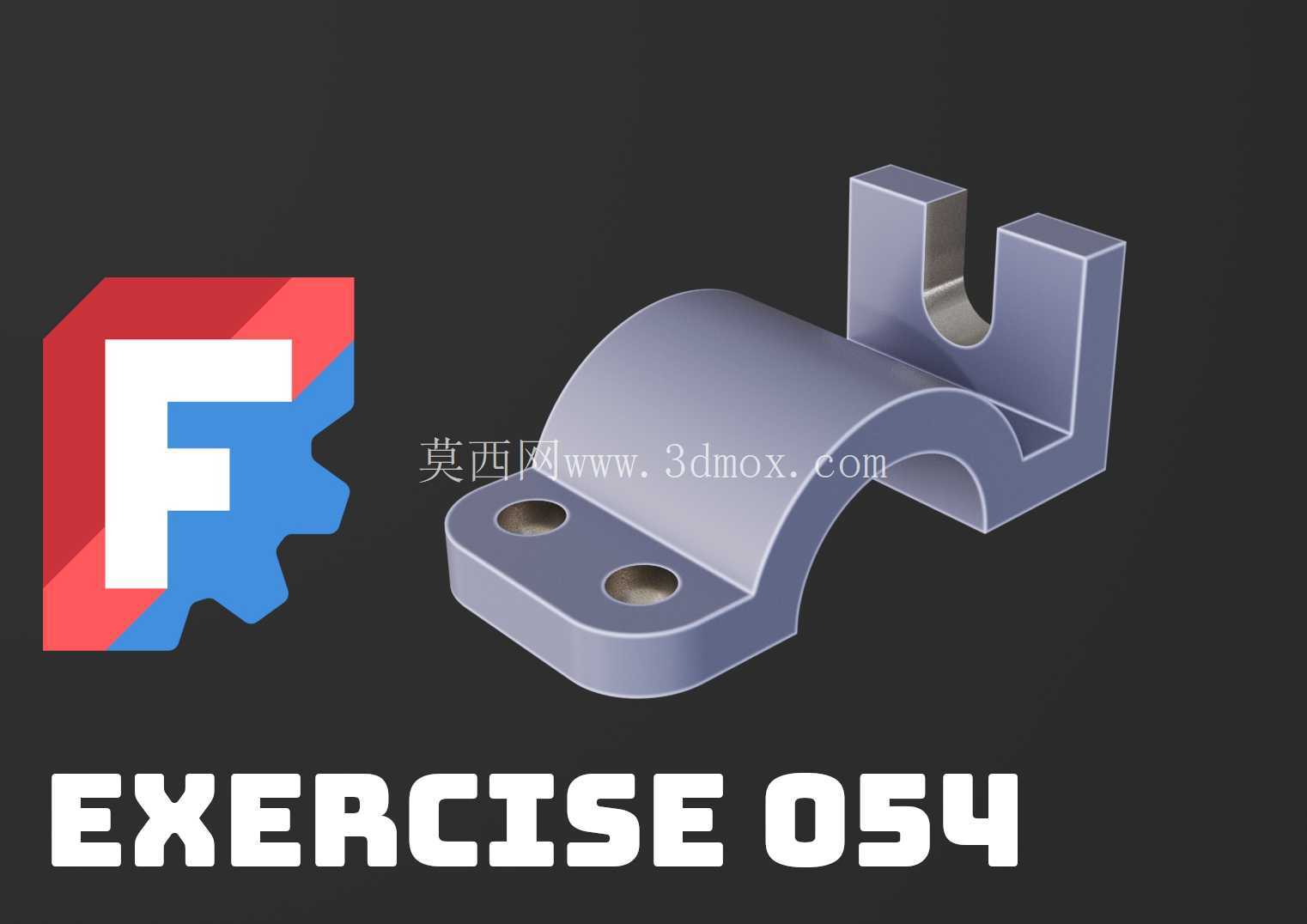

弧形带叉口双安装孔机械固定支座结构

　　这类弧形带叉口的支座构件，在轻工输送线、小型自动化设备的管线固定、小型执行元件挂载场景中十分常见，不同于常规的平板式安装座，弧形贴合面的设计可以直接适配圆柱类杆件、圆形管线的外壁，不需要额外加工适配弧面，安装时可以直接扣合在对应直径的圆柱构件上，配合两个安装孔穿入螺栓完成锁紧，大幅减少现场安装的适配工作量。从结构功能来看，端部的U型叉口结构主要用于挂载带销轴的小型连杆、拨叉类零件，叉口的开口宽度与销轴直径做间隙配合设计，既可以保证挂载的零件能够绕销轴完成小角度摆动，也能限制销轴的轴向窜动，避免运行过程中出现连接松脱的问题。

　　设计这类构件的时候，首先要确认被贴合圆柱件的外径尺寸，弧形面的曲率半径要比圆柱外径大0.1到0.2毫米，既保证安装时能够顺利扣合，也不会因为间隙过大导致锁紧后出现接触应力集中的问题；两个安装孔的中心距需要匹配安装基座的预留孔位，孔位公差按照H12级设计，适配普通六角螺栓的穿装需求，不需要过高的加工精度就能满足安装要求。安装边界方面，构件的整体高度要考虑叉口部位的摆动空间，当挂载的连杆类零件做往复摆动时，不能和弧形支座的本体、下方的安装基座产生运动干涉，叉口的深度要保证销轴装入后，开口处留有足够的挡边高度，避免受力时销轴从叉口内脱出。

　　实际应用中，这类支座常用来固定小型气动管路的走线支架、输送线上的小型挡停器安装座，或是小型手动夹具的连接支座，因为结构本身没有复杂的曲面特征，加工时可以采用板材冲压后铣削叉口、或是直接采用铸造成型后做孔位精加工的工艺，批量生产成本较低，同时结构的刚性足够承受常规的静态挂载载荷与小幅往复运动的冲击载荷。设计过程中还要注意弧形面与安装平面的过渡位置，要做圆角过渡处理，避免应力集中导致构件在长期受载后出现断裂问题，两个安装孔的沉头深度要匹配所用螺栓的头部高度，保证螺栓锁紧后头部不会突出安装平面，避免影响其他相邻构件的安装排布。

　　叉口的两个侧壁厚度要保持一致，保证受力时两侧的载荷分布均匀，不会出现单侧受力过大导致侧壁变形的问题，弧形段的壁厚要根据实际挂载的载荷大小做调整，常规轻载场景下壁厚取3到5毫米即可满足使用需求，如果是挂载较重的执行元件，可以适当增加壁厚并在弧形段外侧增设加强筋，进一步提升结构的整体刚性。这类构件不需要做复杂的表面处理，常规场景下做发黑防锈处理即可，如果是在潮湿腐蚀的工况下使用，可以采用镀锌或是不锈钢材质加工，提升构件的使用寿命。
