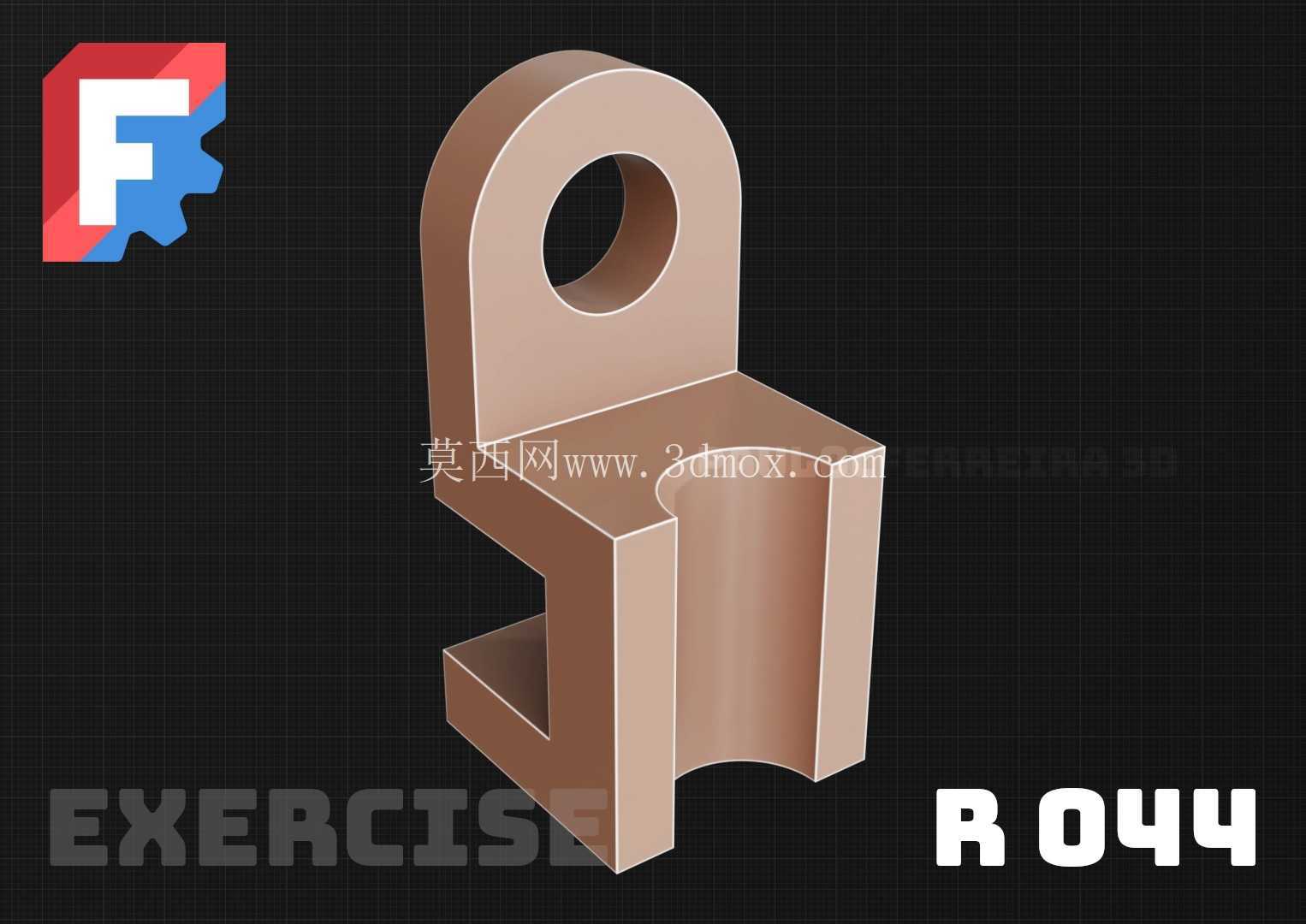

带铰接孔与卡槽的L型连接支座结构

这类带铰接孔与卡槽的L型连接支座，在轻工输送线、小型工装夹具、非标自动化设备的连杆传动单元中应用十分广泛，很多时候作为摆臂与固定机架之间的中间连接载体，承担铰接转动、轴向限位、侧向支撑的多重作用，区别于标准的吊耳类零件，它自带的半圆弧卡槽与下方的折边卡接结构，不需要额外加装轴套挡圈就能实现配套杆件的快速装配，在小负载的往复摆动工况下能有效减少装配工序，降低现场安装的调整难度。

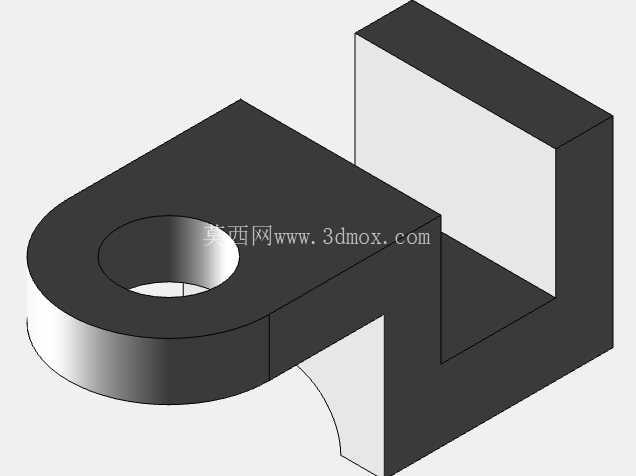

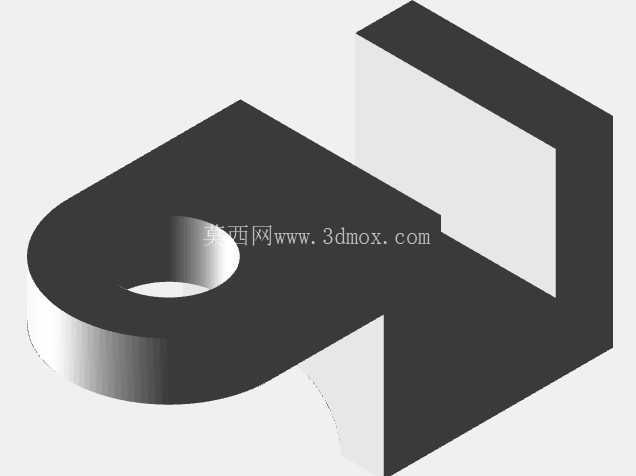

从功能特性来看，上部的带孔耳板是核心的铰接承载部位，孔位的公差一般取H7级间隙配合，适配直径匹配的圆柱销或者铰接螺栓，耳板的厚度根据负载等级设定，要能承受摆臂往复运动带来的径向剪切力与交变拉压载荷，孔口位置做了微小的倒角处理，既可以去除机加工后的毛刺，也能在装配销轴时起到导向作用，避免硬敲装配导致的孔边变形。下部的L型折边结构，一侧是平面定位面，另一侧是内凹的半圆弧卡槽，半圆弧的半径与配套圆杆件的外径一致，装配时直接卡入杆件外侧，配合折边下方的卡扣式限位结构，不需要额外拧紧紧固件就能实现支座在杆件上的轴向定位，适合需要快速调整安装位置的轻型传动场景，比如小型物料分拣机构的摆臂支座、工位挡料机构的转动支撑座，都能看到这类结构的变体。

设计这类零件的时候，首先要明确安装边界的约束条件：上部铰接孔的中心到下部卡槽中心的垂直距离，是决定摆臂转动行程的核心参数，尺寸偏差需要控制在±0.1mm以内，否则会导致连杆运动出现卡滞或者行程不足的问题。耳板的外圆半径要大于铰接孔半径至少2倍的壁厚，避免孔边应力集中导致的受力断裂，折边的厚度要和耳板厚度保持一致，保证零件整体的刚度均匀，不会在受力时出现局部变形。半圆弧卡槽的开口宽度要略小于配套杆件的直径，大概小0.2-0.3mm，依靠材料本身的微小弹性变形卡入杆件，既保证装配后的预紧力，避免支座在杆件上滑动，也不会因为过盈量太大导致装配困难。折边下方的缺口结构，是为了避让杆件上的定位凸台或者相邻的安装零件，缺口的深度和宽度要根据实际装配的干涉情况调整，保证安装后支座的定位面和机架平面完全贴合，不会出现翘曲。

从实际使用的场景来看，这类支座常搭配直径10-20mm的光轴使用，上部铰接孔连接摆臂或者气缸推杆，当气缸做直线往复运动时，支座绕着下部卡接的光轴做小角度摆动，带动摆臂完成挡料、推料、位置切换的动作，负载能力一般在500N以内，适合轻型自动化工位的动作执行单元。和传统的分体式铰接支座相比，这种一体成型的结构不需要焊接或者多零件拼接，整体刚度更好，没有拼接焊缝带来的应力断裂风险，而且零件外形规整，不管是采用金属铣削加工还是3D打印打样，加工难度都很低，打样周期短，适合非标设备研发阶段的快速迭代验证。

建模的时候要注意几个容易出错的结构细节：上部耳板的孔位要和下部的半圆弧卡槽保持平行度公差，两者的轴线平行度误差不能超过0.05mm，否则铰接转动时会出现别劲的情况，加速销轴和孔位的磨损。L型折边的内侧转角位置要做R0.5-R1的圆角过渡，避免直角位置的应力集中，尤其是在承受交变载荷的工况下，圆角过渡能大幅提升零件的疲劳寿命。半圆弧卡槽的表面粗糙度不需要太高，Ra3.2就能满足使用要求，因为卡接后主要是起定位作用，没有相对滑动，不需要过高的加工精度，能有效控制加工成本。下部折边的卡扣位置，斜导角的角度一般取30度，装配时顺着斜角就能顺利卡入杆件，卡扣的厚度要根据材料的弹性模量调整，如果是用尼龙或者PLA等3D打印材料制作，卡扣厚度可以取1.5-2mm，保证足够的弹性变形量，如果是用铝合金或者钢材机加工制作，卡扣结构可以替换成紧定螺钉定位，因为金属材料弹性差，过盈卡接容易导致卡扣断裂。

在安装边界上，这类支座的整体宽度一般控制在20-30mm，不会占用太多的安装空间，上部耳板的突出高度根据摆臂的转动角度调整，要保证摆臂在最大转动角度下不会和下部的杆件或者机架发生碰撞，预留至少2mm的安全间隙。零件的总长度方向，从折边的最下端到耳板的最上端，尺寸要匹配安装工位的空间高度，避免和周边的传送带、传感器等部件发生干涉。很多新手在设计这类结构的时候，容易忽略折边的受力变形问题，把折边的厚度做的太薄，导致卡接后支座出现倾斜，铰接孔的轴线偏斜，最终导致整个传动机构卡滞，实际设计时可以在折边和耳板的连接位置增加微小的加强筋，加强筋的厚度取壁厚的0.8倍，既不会增加太多的零件重量，也能大幅提升连接位置的刚度，避免受力变形。
