多通带法兰连接铸造流体通路构件

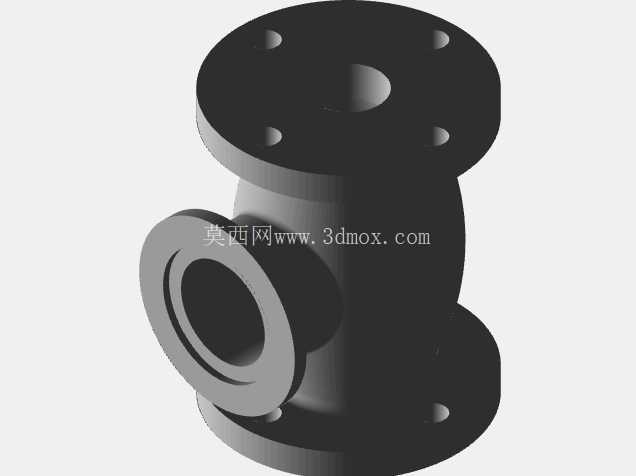

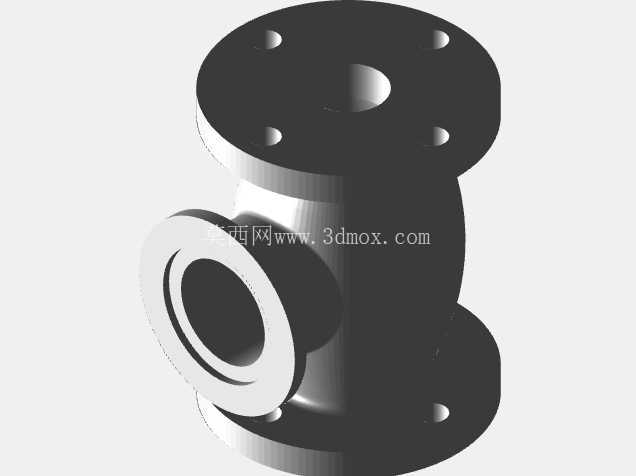

　　这类带多向通路的铸造壳体构件，常见于中小通径的流体输送系统中，作为管路分支、流向切换或者介质汇流的核心承载件使用，在低压流体输送、小型液压回路、气动控制管路、民用供水供气支路等场景都能见到同结构类型的零件。从结构上看，主体采用回转基座加侧向伸出通路的布局，底部带安装法兰盘，法兰盘上预留的安装孔位可直接与对应安装面通过螺栓紧固，安装时需注意法兰端面的平面度公差，避免密封面压合不均出现介质渗漏，安装边界需预留足够的螺栓操作空间，侧向伸出的三个通路接口分别对应不同的管路对接方向，接口端部的止口结构可直接嵌入管路密封圈槽，配合标准密封件即可实现无额外密封辅料的静密封连接。

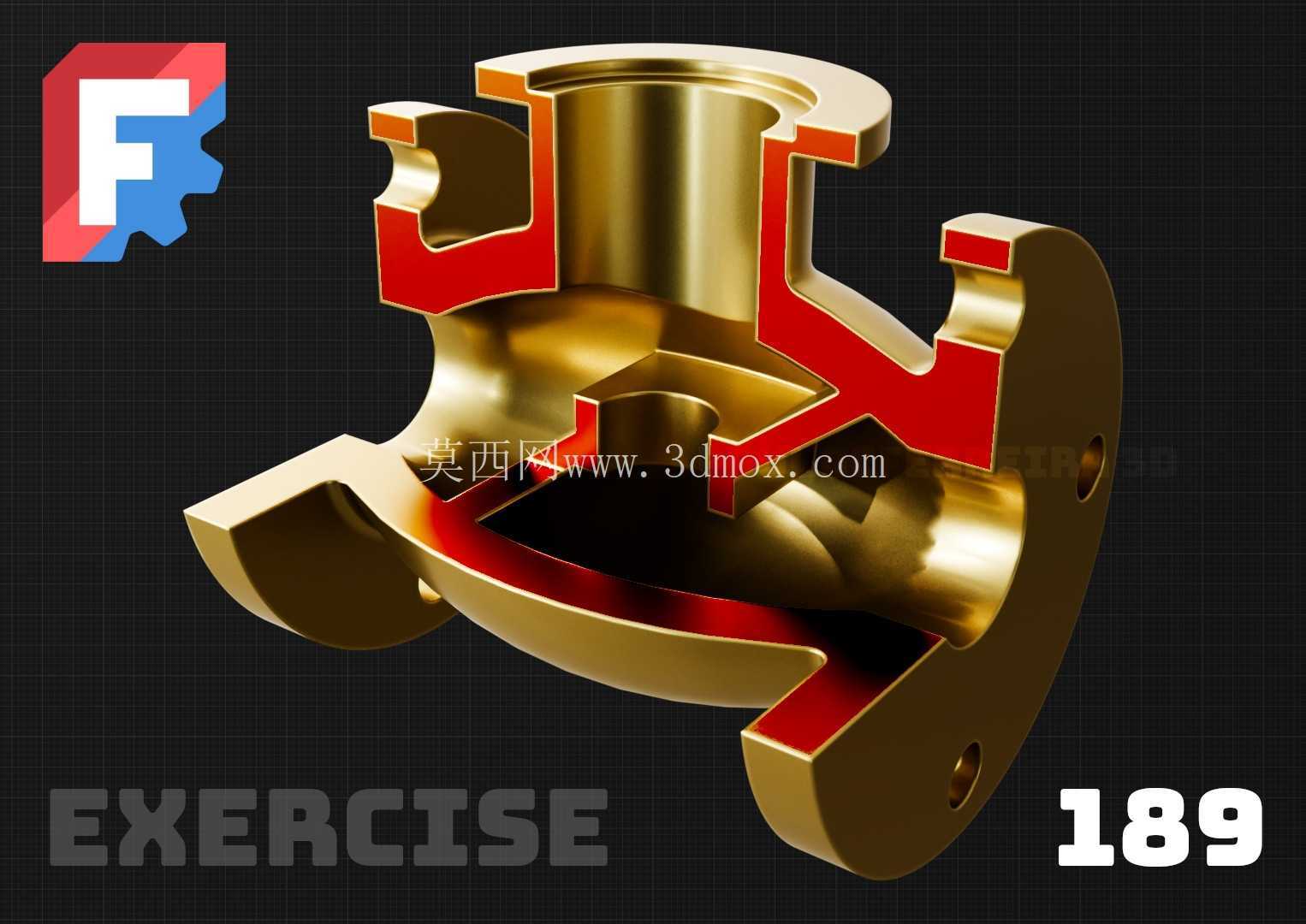

　　设计这类构件时，首先要根据额定工作压力计算壳体壁厚，铸造工艺下的壁厚要保证金属液充型顺畅，避免出现冷隔、浇不足的缺陷，同时在通路交汇的内腔位置做圆弧过渡，减少介质流动时的阻力损失，也避免应力集中导致的承压开裂。内腔的流道设计要尽量减少直角转折，从剖面结构能看到所有流道交汇处都做了大圆角过渡，既可以降低流体紊流产生的振动噪音，也能减少介质中杂质在转角处的沉积，对于输送含微小颗粒介质的工况，这种过渡结构能大幅降低流道堵塞的概率。外部的加强筋结构沿着通路的受力方向布置，在不额外增加整体壁厚的前提下提升构件的刚性，避免管路安装时的侧向力导致接口变形，同时加强筋的厚度要小于主体壁厚，防止铸造时出现缩孔缺陷。

　　尺寸设计上，主体通径与侧向通路的通径匹配对应系统的流量要求，法兰盘的外径、安装孔的孔距都遵循对应压力等级的管路连接标准，不需要额外定制非标准连接件，降低现场安装的配件成本。建模过程中需要重点处理内腔与外壁的布尔运算关系，保证所有壁厚均匀一致，避免出现局部过厚导致的铸造缺陷，同时要预留铸造拔模斜度，所有垂直于分型面的外壁面都设置符合工艺要求的斜度，内腔的砂芯定位结构也要在模型中体现，保证砂芯在浇注过程中不会出现偏移，避免流道壁厚不均。

　　这类零件的实际使用中，除了承压能力，还要考虑不同介质的耐腐蚀要求，根据输送介质的特性选择对应的铸造材质，普通水介质可选用灰铸铁，有一定腐蚀要求的工况可选用铸不锈钢或者铜合金材质，对应的壁厚计算也要根据材质的抗拉强度做对应调整。安装时法兰对接面的密封件要根据工作温度和介质特性选择，普通常温工况选用丁腈橡胶密封件，高温工况则要选用氟橡胶或者金属缠绕垫片，螺栓紧固时要采用对角分次紧固的方式，避免法兰面受力不均导致密封失效。日常维护中，这类构件因为流道过渡平滑，只要在系统入口加装对应精度的过滤器，基本不需要频繁拆洗，定期检查法兰密封面是否有渗漏即可，整体使用寿命远高于焊接拼接的多通管路构件，因为一体铸造的结构没有焊缝，不存在焊缝腐蚀开裂的风险，长期使用的可靠性更高。
