三凸台多孔位异形法兰连接构件

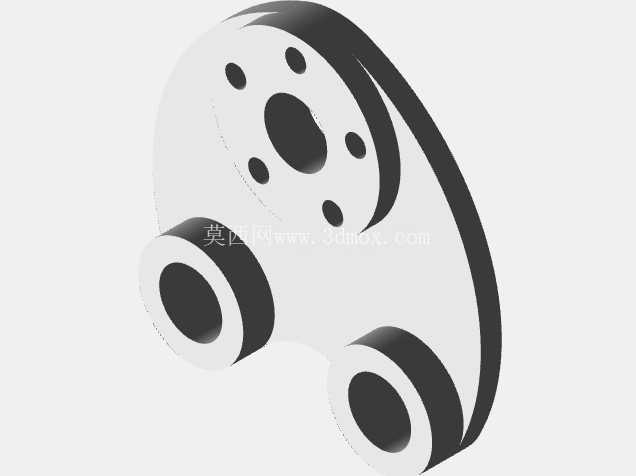

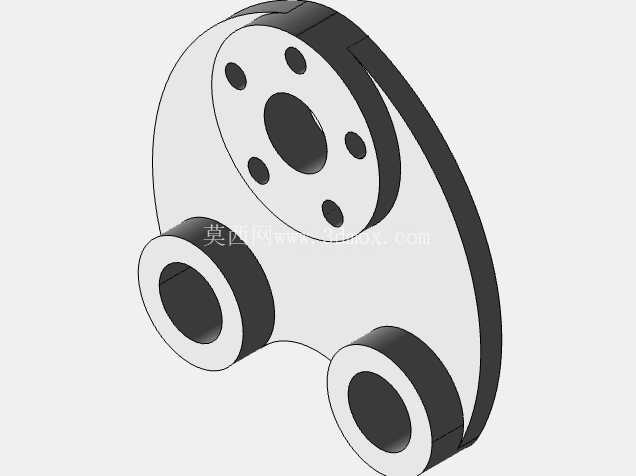

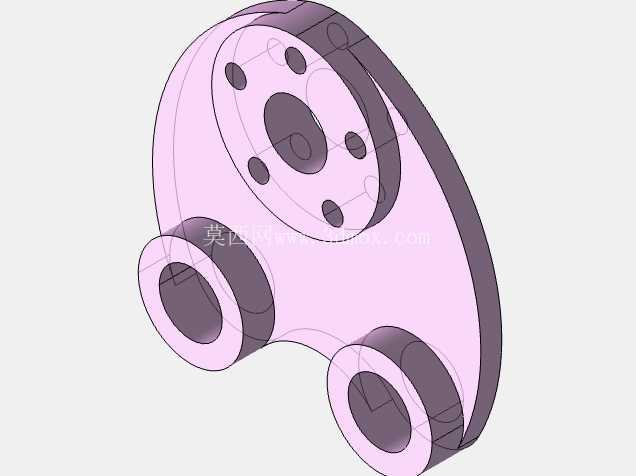

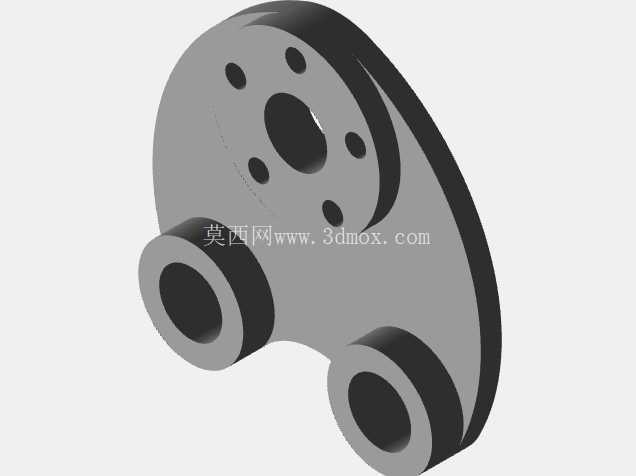

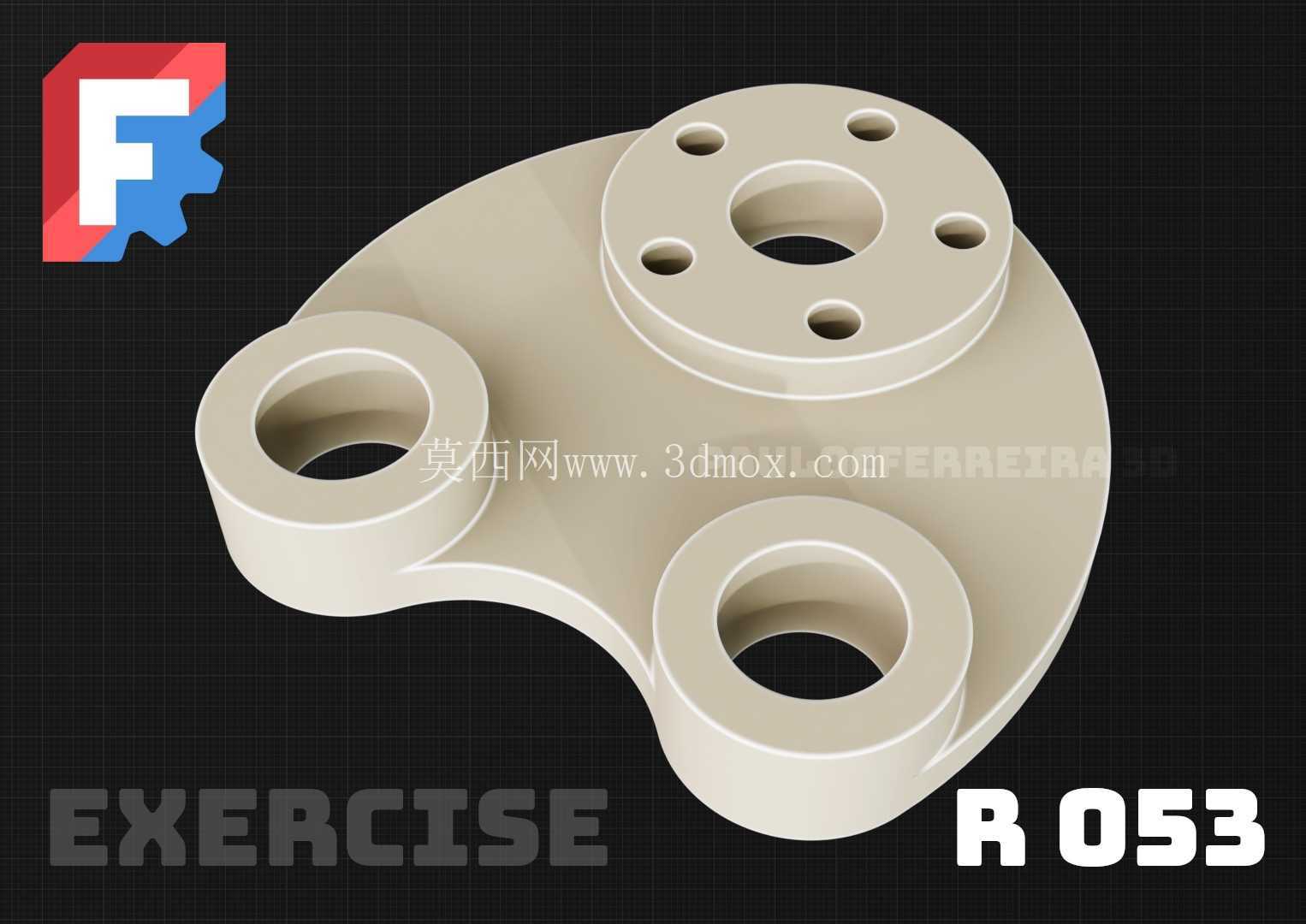

　　这类带三个同轴凸台的异形多孔法兰件，在轻工自动化输送线、小型包装设备的动力传递工位十分常见，主要承担轴系定位、相邻组件的连接支撑作用，区别于标准圆形法兰，其非对称的轮廓是为了适配设备内部狭窄的安装空间，避开周边的走线槽、传动带轮等干涉部件，在不降低结构强度的前提下尽可能压缩占用空间。从结构设计逻辑来看，三个带通孔的凸台高度存在细微差异，这是为了匹配不同安装面的高度差，避免装配时出现贴合间隙导致的连接松动，其中直径最大的凸台位于构件上部，均匀分布的六个小孔是螺栓过孔，用于和设备的固定机架锁紧，中心的大通孔是主轴避让孔，孔径公差按照H7级精度设计，保证轴系穿过时不会出现卡滞，同时预留足够的间隙容纳润滑脂的存储空间。

　　另外两个直径稍小的凸台分布在构件下部两侧，中心通孔用于穿装定位销或者辅助支撑轴，两个凸台的中心距经过严格校核，和配套的摆臂组件安装孔位完全匹配，装配后可以保证摆臂转动时的同轴度误差控制在0.02mm以内，避免运转过程中出现偏磨、异响问题。构件的主体轮廓采用平滑的圆弧过渡，没有尖锐的棱角，一方面是铸造工艺的要求，减少铸件的应力集中点，降低浇铸时出现冷隔、缩孔的概率，另一方面也能避免装配维修时划伤操作人员。

　　安装边界方面，构件的最大外轮廓尺寸适配120mm见方的安装区域，所有螺栓孔的位置度公差控制在φ0.1mm以内，装配时不需要额外修配即可完成对位，凸台的端面粗糙度要求达到Ra1.6，保证和配合面贴合时的密封性能，防止粉尘、切削液进入连接部位造成螺栓锈蚀。在实际工况中，这类构件通常承受交变的径向载荷，所以设计时在三个凸台和主体连接板的过渡位置做了加厚处理，壁厚比主体板面厚2mm，提升整体的抗疲劳强度，经过载荷校核，在额定1500N的径向载荷下，构件的最大变形量不超过0.03mm，完全满足中低速运转设备的使用要求。

　　建模过程中需要注意各个凸台的拔模角度设置，按照铸造工艺要求取1.5°的拔模斜度，所有孔位的边缘做0.5mm的倒角处理，去除机加工后的毛刺，同时方便装配时螺栓的导入。这类异形法兰件不能直接用标准法兰改制，因为标准法兰的圆形轮廓会和设备内部的其他部件产生干涉，必须根据实际安装空间做定制化的轮廓设计，在保证连接强度、孔位精度的前提下，尽可能切除多余的材料，降低构件自身重量，减少设备运转时的惯性负载。
