立式带孔铰接安装支座结构设计

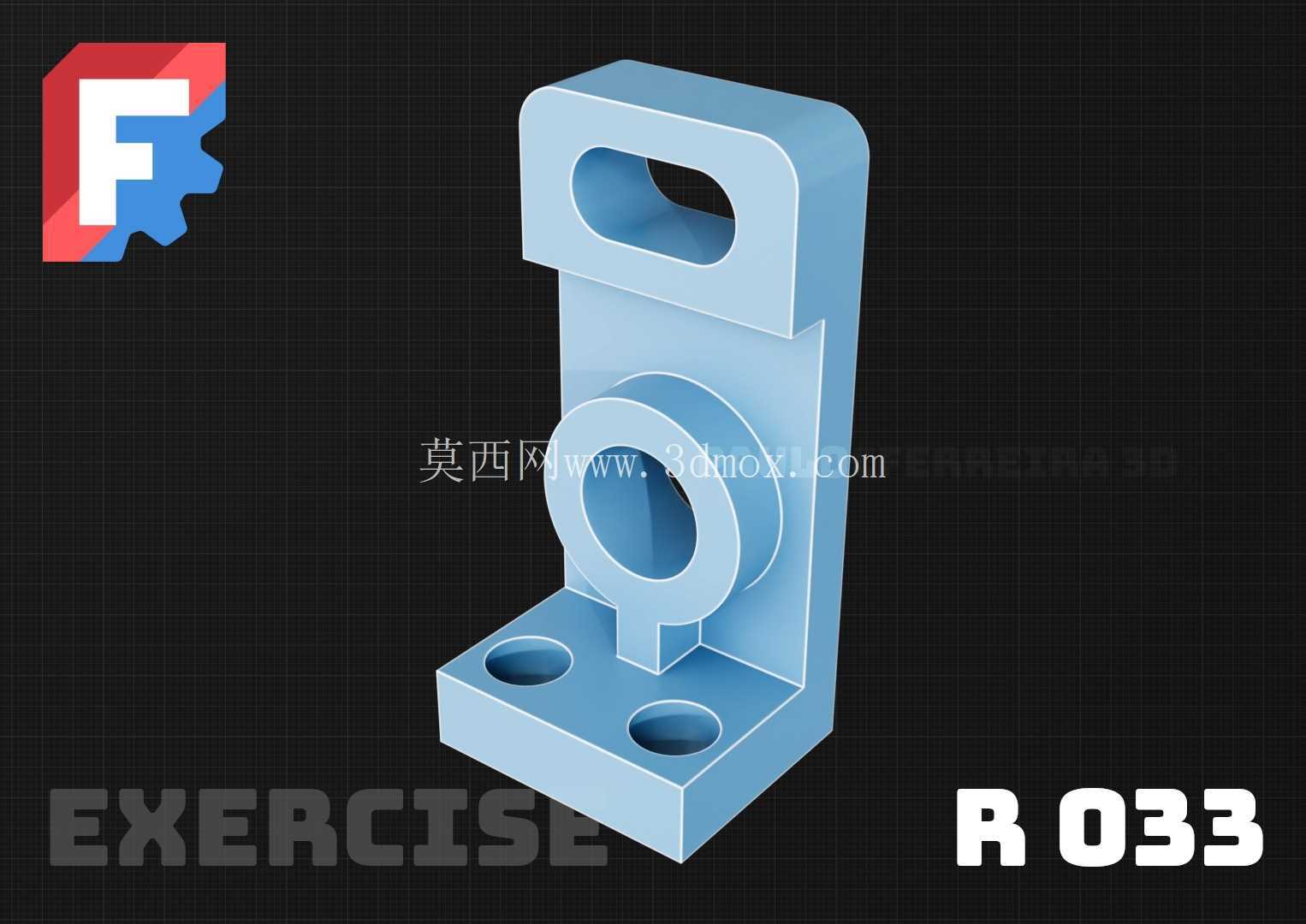

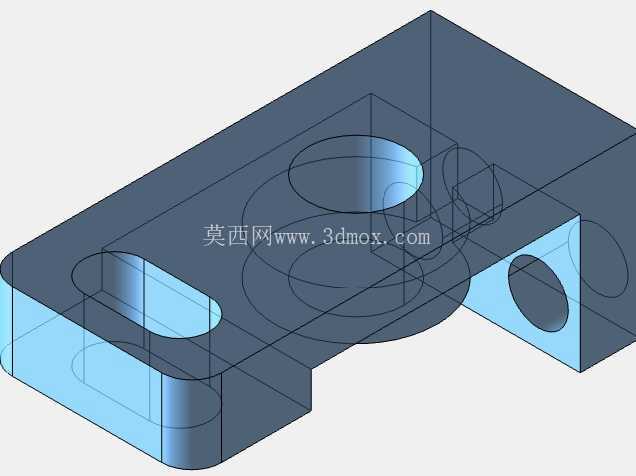

　　这类立式带铰接孔的安装支座，在轻工自动化输送线、小型工装夹具定位模块、桌面级实验设备的铰接支撑场景中应用十分广泛，核心作用是为做小角度摆动的杆件、检测元件安装架、小型导向组件提供稳定的固定支撑与铰接回转基准。从结构功能来看，零件主体采用L型立式布局，底部为矩形安装基板，基板上开设两个同轴沉头安装孔，可通过内六角螺栓直接固定在设备安装面或型材框架上，沉孔设计能够保证螺栓头完全沉入基板平面，不会出现凸起干涉相邻部件安装的问题，两个安装孔的孔距经过匹配常规铝型材、钢板安装面的通用孔距设计，不需要额外加工转接板即可直接完成固定，大幅降低现场安装的适配成本。

　　上部的立板与底部基板采用一体化结构，避免拼接结构带来的装配误差与刚度不足问题，立板顶端开设长圆形吊装/调节孔，既可以作为部件整体吊装时的穿绳点位，也能在安装时通过该孔实现小范围的上下位置微调，适配不同安装高度的铰接需求。立板中部的凸台结构内嵌铰接通孔，孔位周边做环形加厚处理，这一设计是为了提升铰接孔的接触刚度，当铰接销轴穿入孔内连接摆动杆件时，加厚的孔壁能够承受径向载荷带来的局部应力，避免长期往复摆动后孔位出现椭圆变形、间隙变大的问题，凸台的外径尺寸匹配常规关节轴承、铜套的安装外径，可直接压入标准耐磨衬套，降低铰接副的磨损速率，延长部件整体使用寿命。

　　从设计思路层面，该零件在建模阶段优先保证各安装面的平面度要求，底部安装面与立板后侧的定位面采用垂直公差约束，确保安装后立板不会出现倾斜，避免铰接孔的轴线与安装面不平行导致摆动卡滞；所有棱边均做R1-R2的圆角过渡，一方面是消除机加工后的锐边毛刺，防止装配人员划伤，另一方面能够降低尖角处的应力集中系数，在承受冲击载荷时不会从棱边位置出现开裂。零件的整体外形尺寸控制在紧凑型区间，安装基板的长宽尺寸适配小型设备的安装空间，不会占用过多机架位置，立板高度根据铰接点的设计高度确定，保证铰接后的摆动杆件在全行程范围内不会与底部安装面、周边固定部件发生运动干涉。

　　在实际选型应用中，这类支座可根据使用场景的载荷大小选择不同加工材质，轻载场景下可采用6061铝合金加工做阳极氧化处理，兼顾重量与防锈需求，中载场景下可采用45号钢调质处理后表面发蓝，提升结构强度与耐磨性能，铰接孔内可根据摆动频率选择铜套、含油轴承或者滚针轴承，满足不同转速、载荷下的回转要求。建模过程中需要重点关注各孔位的同轴度、安装面与孔轴线的平行度公差设定，这些形位公差直接影响后续装配后的运动顺畅度，若公差设定过松，会出现铰接后摆动卡顿、销轴偏磨的问题，公差设定过严则会提升加工成本，需要结合实际使用精度要求做合理匹配。另外底部两个安装孔的位置需要与常用的安装基准做匹配，比如对应2020、3030铝型材的槽间距，或者标准安装板的孔系尺寸，提升零件的通用互换性，减少定制化加工的需求。
