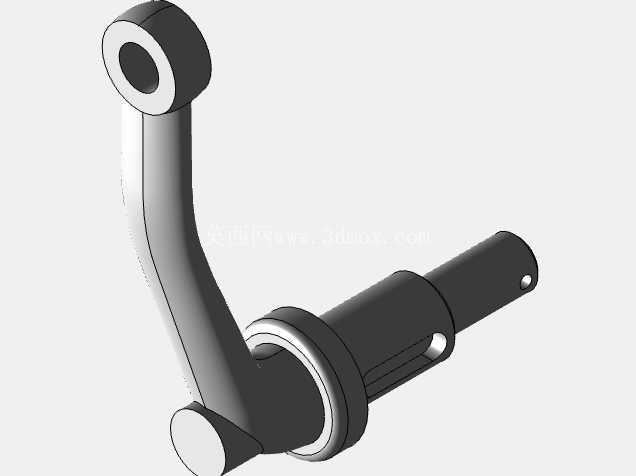

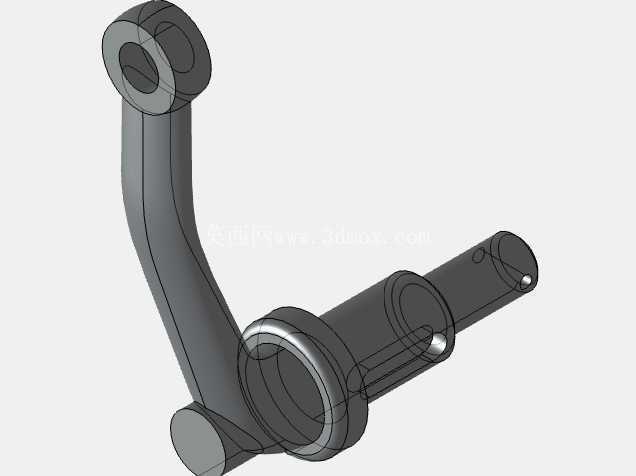

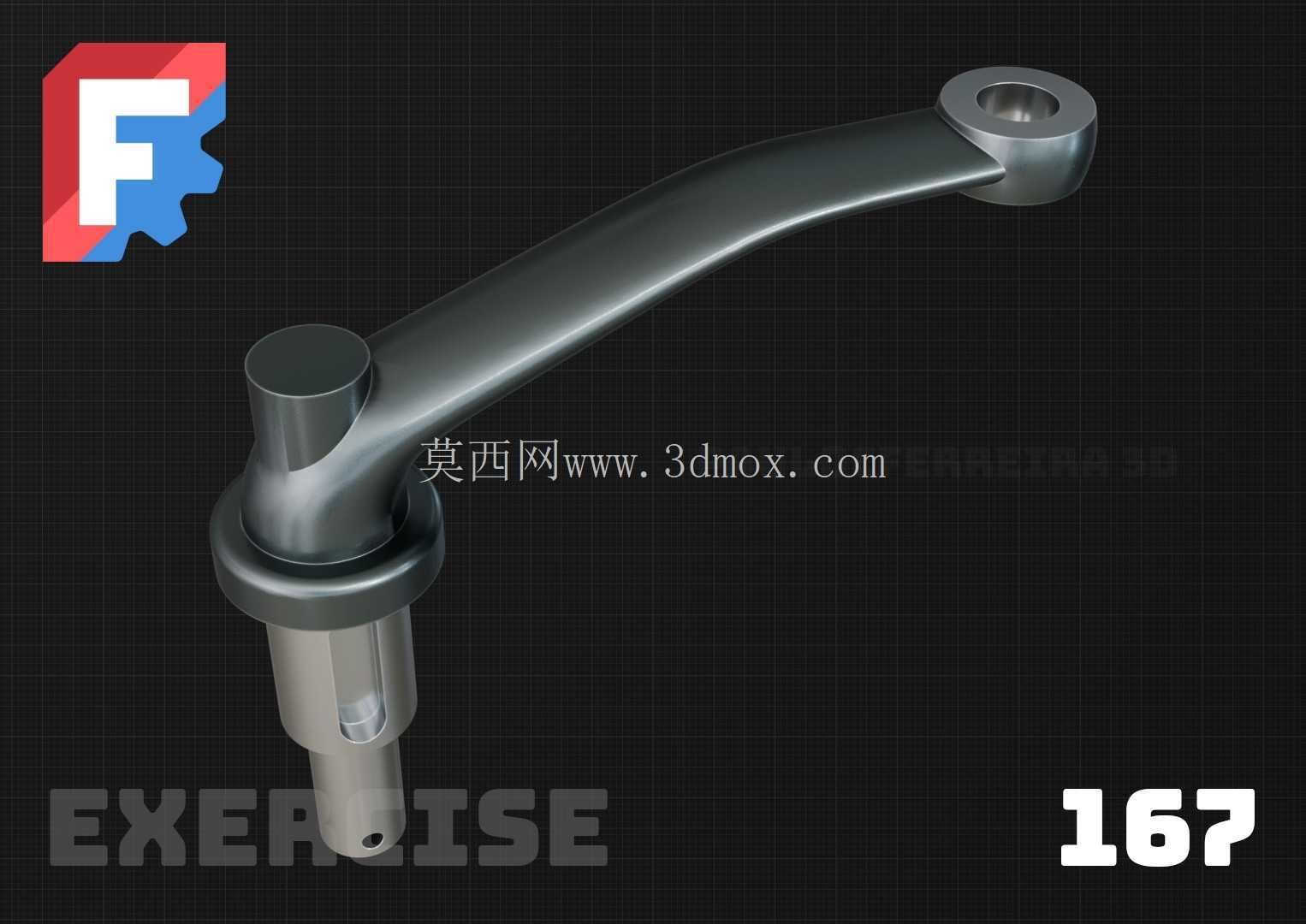

这类弯臂式手动操纵曲柄,常应用在中小型机床进给调节、工装夹具锁紧、小型输送设备张紧调节、阀门手动启闭等需要人工输入扭矩的作业场景中,区别于直柄摇把,弯臂结构的力臂设计更贴合人手操作的施力角度,在有限的操作空间内可以获得更舒适的操作行程,减少操作人员长时间扳动的腕部疲劳。从结构功能来看,构件下端的圆柱轴段是核心安装定位部分,轴段上加工的环槽用于安装轴用挡圈,实现轴向限位,避免操作过程中构件从安装基座上脱出,轴端的径向小孔可穿装开口销或者连接拨杆,将曲柄的转动扭矩传递到下方的调节螺杆、阀杆或者传动轴上,实现扭矩的稳定传输。弯臂部分采用平滑的弧形过渡设计,没有尖锐的棱角,一方面是避免操作过程中剐蹭操作人员的衣物或者皮肤,另一方面弧形结构的应力分布更均匀,在操作人员施加较大扳动力的时候,应力不会集中在直角转折处,降低长期使用过程中臂身断裂的风险。臂身末端的圆环结构是操作握持的辅助定位点,当需要快速转动构件的时候,手指可以穿入圆环带动整个曲柄快速回转,当需要微调位置的时候,也可以握持住臂身的圆柱段进行小角度的精确调整,适配不同工况下的操作需求。
从安装边界来看,下端安装轴段的直径需要和基座上的安装孔保持间隙配合,配合公差一般选取H8/f7,既保证转动过程中不会出现卡滞,也不会因为间隙过大出现晃动,影响调节精度;轴段的插入深度需要匹配基座的安装孔深度,保证挡圈安装完成后,曲柄的转动平面和基座表面保留1到2毫米的间隙,避免转动过程中臂身和基座表面发生摩擦。设计这类构件的时候,首先要确定操作端的力臂长度,力臂长度需要匹配日常操作需要的输入扭矩,扭矩需求大的场景下适当加长力臂,降低操作人员的施力强度,但力臂也不能过长,否则会增大构件的整体占用空间,容易和周边的设备构件发生干涉。
臂身的截面采用圆形过渡,从下端安装轴的大直径逐步过渡到末端圆环的小直径,在保证整体结构强度的前提下尽可能降低构件自重,减少长期转动过程中的惯性冲击。末端圆环的内孔直径需要适配成年人手指的粗细,一般控制在18到22毫米之间,边缘做倒圆角处理,避免快速转动的时候磨伤手指。在实际设备适配中,这类曲柄常替换原有直柄式手轮,在设备侧边操作空间不足的场景下,弯臂结构可以避开周边的管线、防护罩等构件,操作人员不需要将手伸入设备内部就可以完成调节操作,提升作业的安全性。构件的表面处理一般采用喷砂氧化或者镀锌处理,提升防锈能力,适配车间多油污、多粉尘的作业环境,长期使用也不会出现锈蚀卡滞的问题。
轴段和安装孔的配合面需要做表面淬火处理,提升表面硬度,减少长期转动带来的磨损,延长构件的使用寿命。在建模过程中,弧形臂身的曲率需要反复调整,保证从安装轴到末端圆环的过渡平滑,没有曲率突变,避免后续加工过程中出现应力集中点,同时也要保证臂身的转动轨迹不会超出预设的操作空间,在360度回转过程中不会和周边的紧固件、面板凸起发生碰撞。下端轴段的环槽位置需要精确计算,保证安装完成后轴向窜动量控制在0.5毫米以内,避免操作过程中出现旷量,影响调节的手感和精度。
