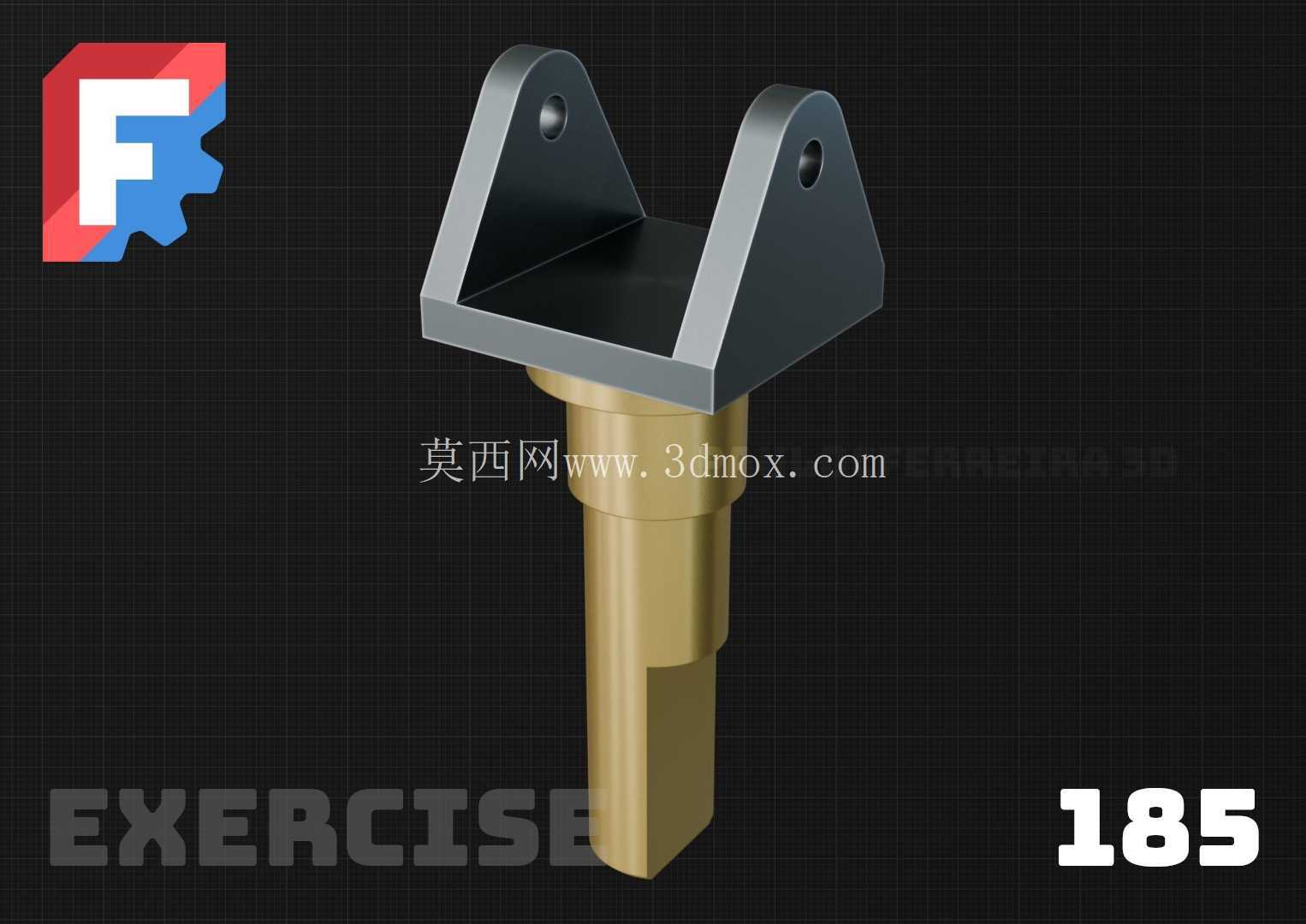

带双耳支座的阶梯轴连接构件

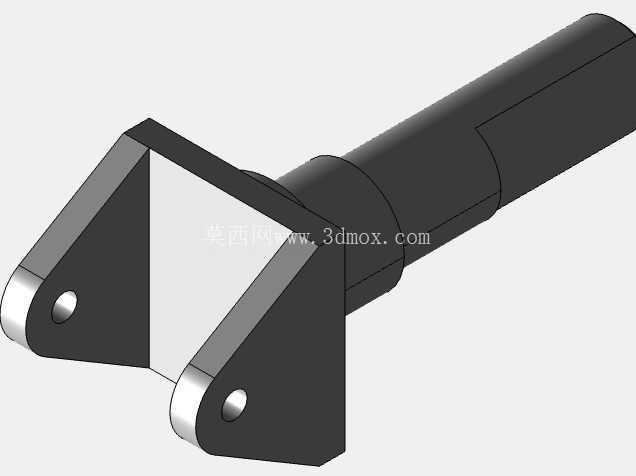

　　这类带双耳支座的阶梯轴构件，在工业设备的铰接支撑场景中应用十分广泛，常见于工装夹具的定位支撑模块、小型自动化设备的摆臂连接端、输送线的挡停机构铰接位，也会作为非标设备中需要实现小角度摆动的连接件使用，承担载荷传递、铰接定位、支撑限位的核心作用。从结构功能来看，上部的双耳支座是核心的铰接承载部位，两个带同轴安装孔的立耳，用于穿装铰接销轴，和外部摆臂、连杆类零件形成转动副，立耳之间的U型槽空间，刚好容纳配对连接件的端部，避免转动过程中出现结构干涉，支座底部的方形安装基面，既可以和下部轴段形成稳固的承力过渡，也能在部分安装场景下作为轴向定位的贴合面，承受轴向的载荷冲击。

　　下部的阶梯轴段采用多阶变径设计，最靠近支座的大直径轴段是主要的承力段，和安装基座的孔位形成间隙配合，承担径向的载荷传递，往下的缩径段一方面是为了适配不同深度的安装孔，减少配合面的加工长度，降低装配难度，另一方面也能在轴段上套装衬套、复位弹簧这类配套零件，最下端的扁位结构，是为了和配套的卡槽、拨叉类零件配合，限制轴自身的周向转动，或者传递周向的扭矩，避免构件在工作过程中出现跟转的问题。在设计这类构件的时候，首先要确定的是双耳立耳的孔位同轴度，这直接影响铰接转动的顺畅度，如果同轴度公差超过0.02mm，穿装销轴后就会出现卡滞、转动阻力大的问题，加速销轴和孔壁的磨损；立耳的厚度需要根据实际承载的径向载荷计算，按照常用的45号钢调质处理的材料性能，单侧立耳厚度取孔径的0.8-1.2倍时，就能满足常规工况下的抗剪切、抗挤压强度要求，避免受载后立耳出现外翻变形。

　　下部阶梯轴的各段直径差要控制在合理范围，轴肩处的过渡圆角不能过小，否则会在载荷反复作用下出现应力集中，长期使用后产生疲劳裂纹，通常过渡圆角取R0.5-R2之间，根据轴径大小匹配，大直径轴段的配合公差一般选H7/g6，既能保证装配时的顺畅度，又能控制径向的配合间隙，避免工作过程中出现过大的晃动。安装边界方面，上部双耳的外侧宽度决定了配对连接件的端部槽宽尺寸，设计时需要预留0.5-1mm的侧向间隙，避免装配后出现侧面摩擦；铰接孔的中心到支座底面的高度尺寸，是摆动行程计算的关键参数，直接决定了配对摆臂的摆动角度范围，需要严格控制公差；下部轴段的总长度要匹配安装基座的板厚，以及套装在轴上的弹簧、衬套等零件的总高度，保证装配后轴端的固定件（比如卡簧、锁紧螺母）有足够的安装空间，扁位的铣削深度要和配套的卡槽尺寸匹配，既要保证周向防转的可靠性，又不能过度削弱轴段的结构强度。

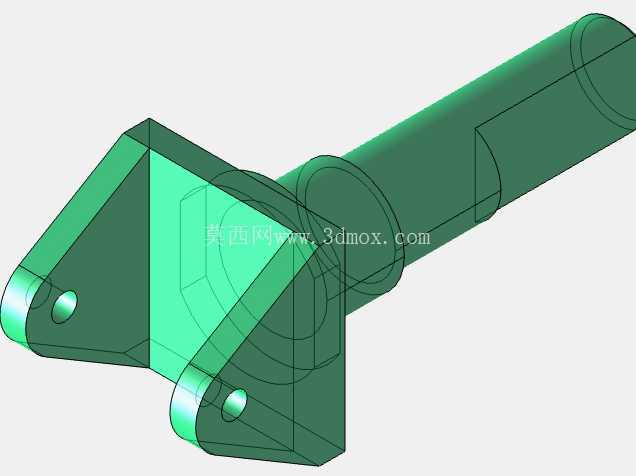

　　这类构件在实际使用中，铰接孔内通常会压装铜衬套或者自润滑衬套，降低转动过程中的磨损，延长构件的使用寿命，轴段和安装基座的配合面会涂抹润滑脂，减少装配和滑动过程中的摩擦阻力，轴肩位置有时候会加装调整垫片，用来微调整个构件的安装高度，保证铰接点的位置精度。在建模过程中，需要重点关注各特征的位置公差关联，比如铰接孔的同轴度、轴段和支座底面的垂直度、扁位和双耳对称面的角度公差，这些形位公差如果在设计阶段没有考虑到位，后续加工出来的零件就会出现装配困难、工作卡滞、寿命不足的问题，很多新手在设计这类零件的时候，往往只关注外形尺寸，忽略了形位公差和配合间隙的设计，最后做出来的零件没法正常装配使用。另外，支座和轴段的连接部位是应力集中的高发区域，设计时要避免出现尖锐的连接角，采用小圆弧过渡，分散应力传递路径，尤其是在承受冲击载荷的使用场景下，这个过渡区域的强度直接决定了整个构件的使用寿命。
