带菱形安装座的法兰式连接接头结构

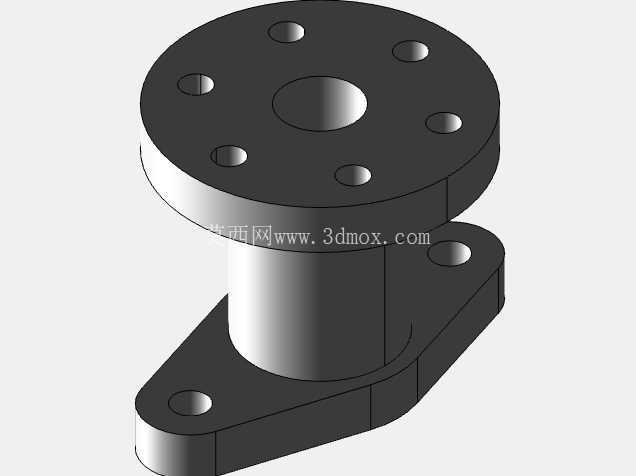

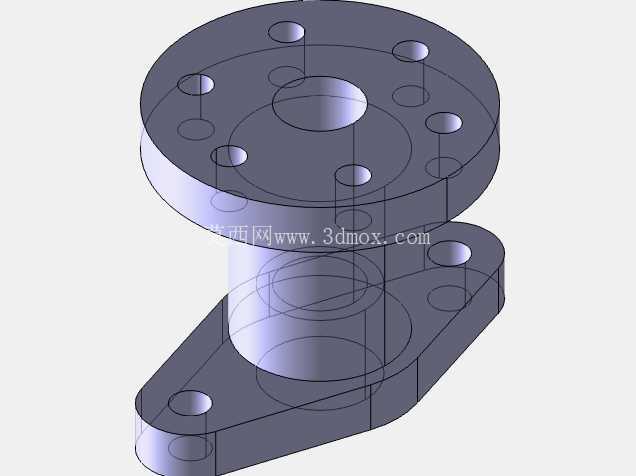

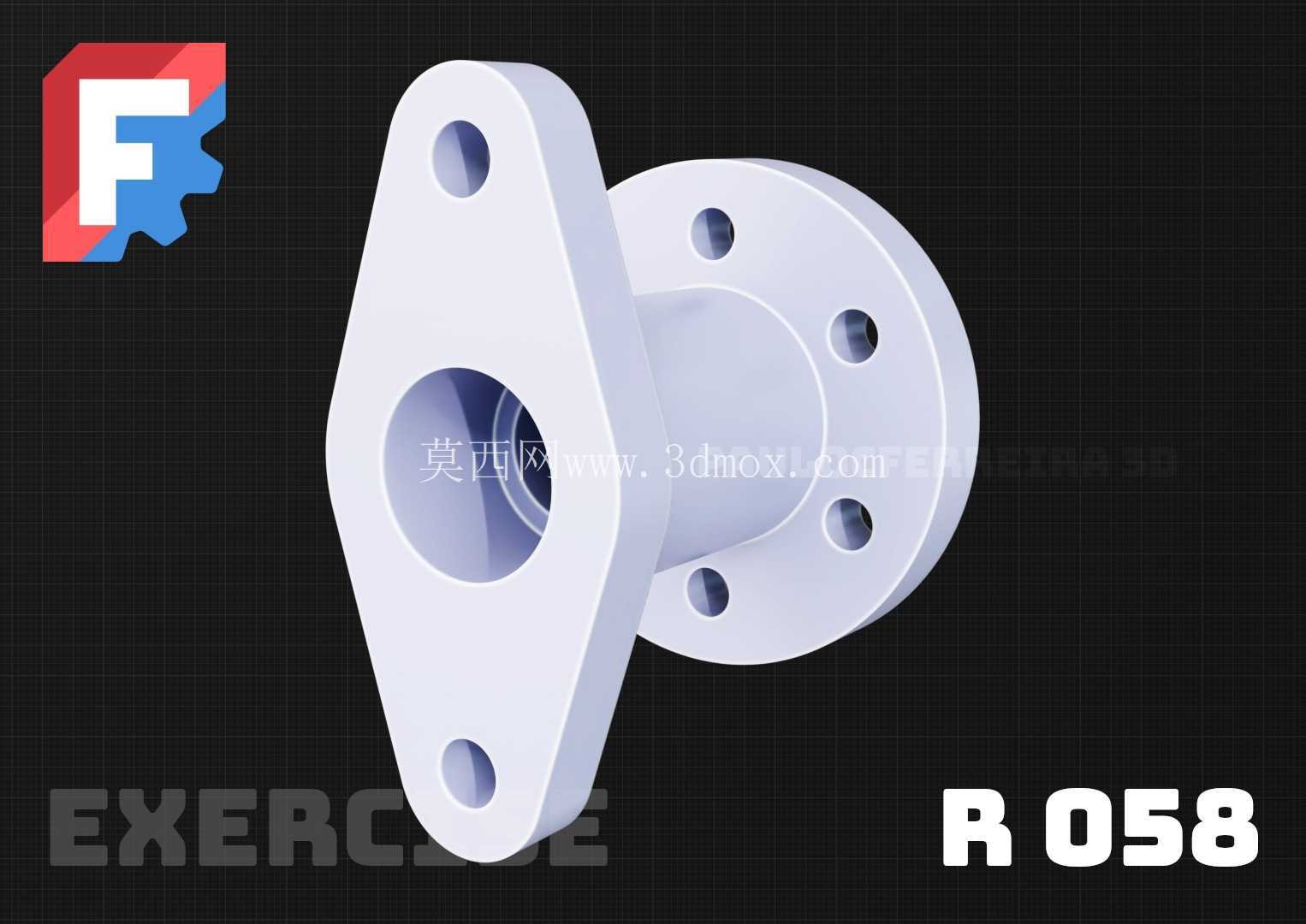

这类带菱形安装座的法兰式连接接头，多应用在中低压流体输送管路、小型气动执行机构的端侧连接场景，也常见于小型液压站的支路接口、实验台架的介质转接位置，核心作用是实现管路与设备本体的刚性对接，同时保证连接部位的密封可靠性与安装便捷性。从结构设计逻辑来看，接头主体分为两个功能区段，一侧是带均匀螺栓孔的圆形法兰盘，用于和配对法兰完成周向均布的螺栓锁紧，保证对接面的压力均匀分布，避免局部密封失效；另一侧延伸出菱形的安装耳座，耳座上开设两个同轴的安装通孔，用于将接头整体预固定在设备壁板或者支架上，在法兰对接锁紧前先完成接头的位置定位，降低装配时的对位难度，尤其是在狭小安装空间内，这种预固定结构能大幅减少装配时的零件扶持工作量，避免法兰螺栓对位过程中接头偏移刮伤密封垫。

设计过程中首先要匹配安装边界的尺寸约束，圆形法兰盘的外径需要根据对接管路的公称通径匹配对应标准的法兰尺寸，螺栓孔的中心圆直径、孔位数量、孔径都要和配对法兰完全一致，保证螺栓能够顺利穿入，法兰盘的厚度需要根据额定工作压力计算，保证螺栓锁紧时法兰盘不会发生翘曲变形，导致密封面出现间隙。菱形安装耳座的两个安装孔中心距，需要适配设备壁板上预留的安装螺孔位置，耳座的外轮廓做了圆弧过渡处理，避免尖角处的应力集中，同时也能减少铸造过程中的冷隔缺陷，耳座与主体筒体的连接位置设置了足够的过渡圆角，降低应力集中系数，避免在管路振动或者压力冲击下出现连接部位断裂。

中间的筒体段是介质流通的核心通道，内孔的直径根据通流需求设计，内壁粗糙度需要满足流体输送的要求，减少介质流动的阻力损失，筒体段的长度根据安装空间的避让需求确定，要保证法兰盘对接后，筒体端部不会和设备内部的其他零件发生干涉，同时也要给密封垫的压缩预留足够的空间。从铸造工艺角度来看，整个零件的壁厚设计尽量保持均匀，避免局部壁厚过大导致铸造时出现缩孔缺陷，法兰盘、耳座与筒体的连接位置都做了壁厚渐变过渡，保证金属液充型时能够平稳流动，减少卷气、夹渣的概率。

实际应用中，这类接头的密封面通常设置在圆形法兰盘的端面上，根据输送介质的不同可以选择平面密封、凸面密封等不同形式，搭配对应的密封垫片，能够满足气体、液体等不同介质的密封需求。安装时先通过菱形耳座的两个安装孔将接头固定在设备上，调整好角度后再将配对法兰与接头法兰对齐，穿入螺栓后按照对角顺序逐步拧紧，保证密封面受力均匀，避免因单侧受力过大导致垫片压偏或者法兰变形。在日常维护中，这类接头的检查重点是法兰密封面是否有泄漏、耳座固定螺栓是否有松动，尤其是在有振动的工况下，耳座的固定螺栓需要定期检查预紧力，避免长期振动导致螺栓疲劳断裂，造成接头脱落引发介质泄漏。

建模过程中需要重点关注各个特征的位置精度，尤其是法兰螺栓孔与耳座安装孔的相对位置，必须和实际安装尺寸完全匹配，否则会出现安装时孔位错位无法装配的问题，过渡圆角的尺寸也要严格按照工艺要求设置，既不能过大导致与周边零件干涉，也不能过小失去应力缓释的作用。内孔与法兰端面的垂直度需要保证，否则对接后会出现密封面倾斜，即使螺栓拧紧也会出现泄漏问题。整个零件的外形没有多余的装饰结构，所有特征都是为了满足功能与工艺需求，是典型的工业实用型机械连接件，结构虽然不复杂，但每个尺寸的设计都需要结合实际工况、装配需求、工艺可行性综合考量，任何一个尺寸的偏差都可能导致安装失败或者使用过程中出现故障。
