Arduino智能小车D65x25橡胶轮结构

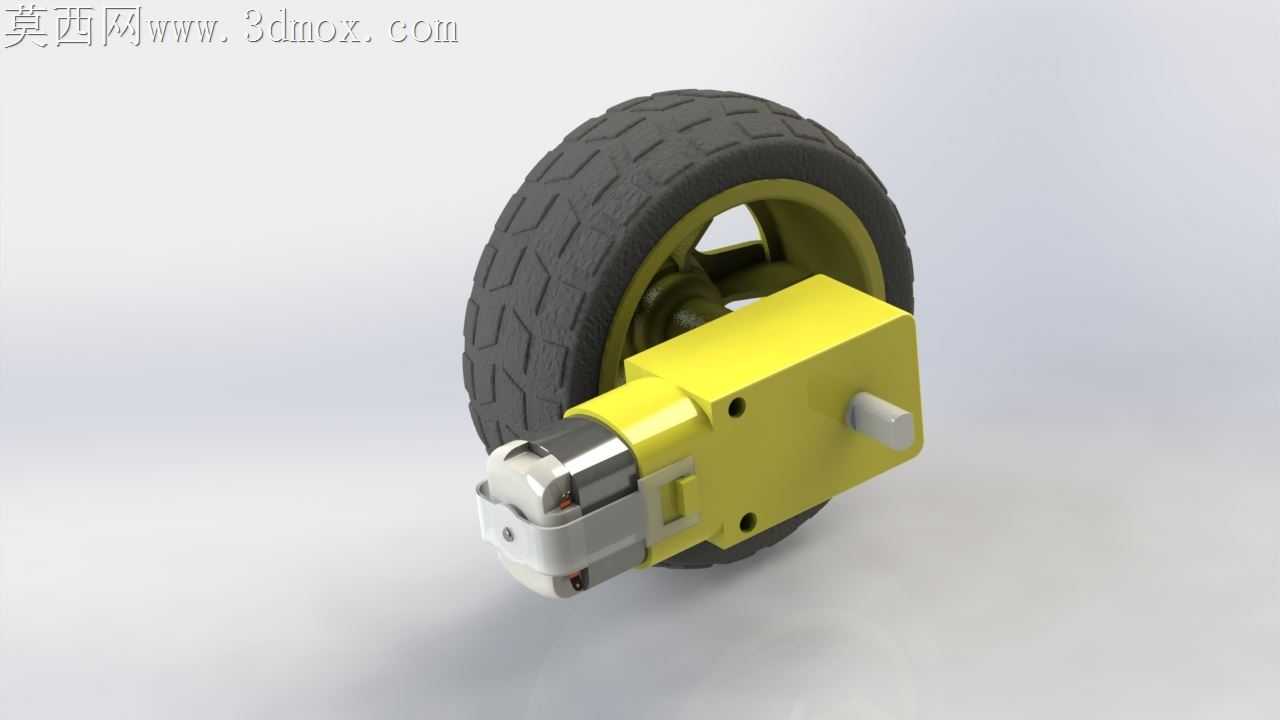

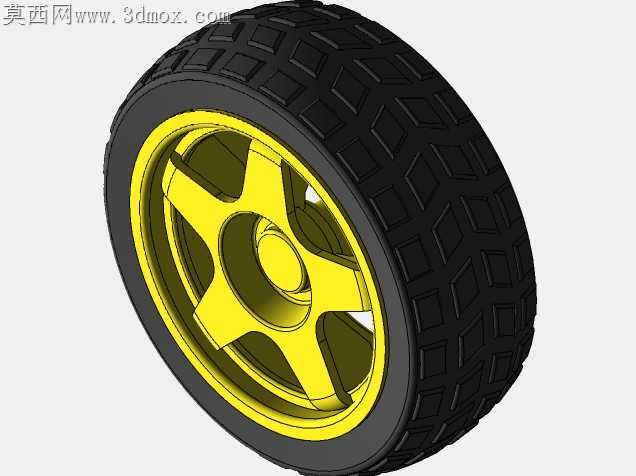

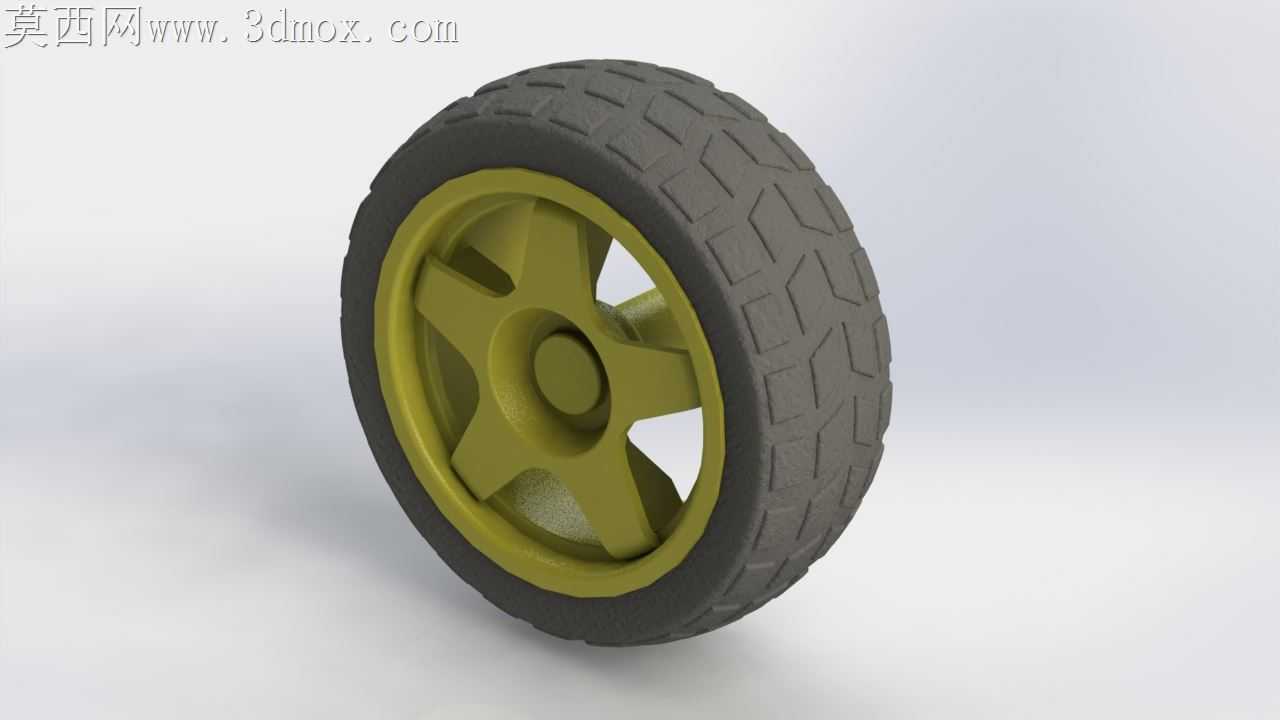

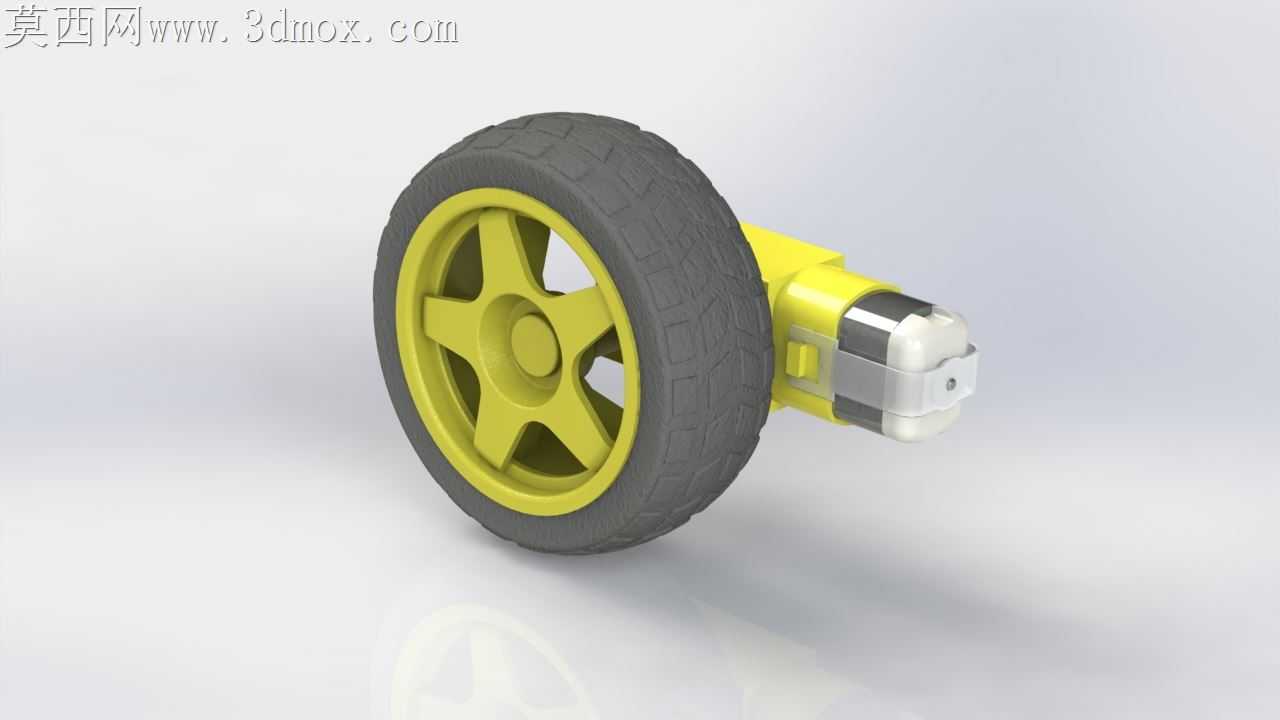

小型智能行走轮的胎面花纹设计，最容易被创客项目忽略的点就是抓地力与转动阻力的平衡，很多随手绘制的光面轮胎在亚克力或木质实训台面上极易打滑，过密的块状花纹又会增大滚动阻力，拖慢小功率减速电机的输出效率。这款D65规格的小车轮，胎面采用错落排布的菱形块状花纹，每块花纹的边缘做了微小的圆弧过渡，既不会因为棱角过于尖锐在频繁转向时剐蹭台面留下痕迹，也能在光滑桌面、轻微起伏的地毯表面保持足够的静摩擦力，避免小车走直线时出现偏移。轮辋与橡胶外圈的配合公差是这类小轮最容易出问题的环节，过盈量太小，小车急加速或者碰撞障碍物时橡胶胎圈容易从轮毂上滑脱，过盈量太大，手工装配时很难将橡胶圈平整压入轮辋，甚至会撑裂塑料轮毂的边缘。这款轮毂的轮辋位置做了一圈深度0.8mm的定位凹槽，橡胶胎圈内侧对应位置有凸起的卡筋，压装时卡筋卡入凹槽后，既可以保证胎圈装配后整圈圆度一致，不会出现转动时的径向跳动，也能承受更大的扭矩输出，不会在电机正反转切换时出现轮毂与胎面打滑空转的情况。轮毂的五辐造型并非单纯为了视觉效果，每根辐条的厚度从中心轴孔位置向轮辋方向逐渐变薄，中心轴孔周围做了加厚的凸台结构，用来匹配TT减速电机的输出轴，轴孔旁的定位平面刚好卡入电机轴的D型切面，不用额外打顶丝就能传递足够的扭矩，避免长时间运转后轴孔磨损出现旷量。辐条之间的镂空区域，既可以减轻整个轮子的重量，降低电机启动时的负载，也能在轮子卡入细小杂物时留出足够的排屑空间，不会因为线头、碎屑卡在辐条与胎面之间导致轮子卡滞。橡胶材质的邵氏硬度选在65A左右，既保持了足够的支撑性，在小车经过微小的台面接缝时能起到一定的缓冲作用，不会因为硬度过高导致小车弹跳偏离路径，也不会因为材质过软，长时间受压后出现永久形变，静置存放后轮子失圆无法正常行走。这类小尺寸行走轮不需要做复杂的动平衡处理，但轮毂注塑时的分型线位置特意选在辐条的侧面，不会出现在轮辋的配合面上，避免合模线的凸起影响橡胶胎圈的装配精度，转动时不会出现周期性的上下跳动，保证小车循迹、避障实训时的运行稳定性。
