方形带定位孔铸造模成型基座结构

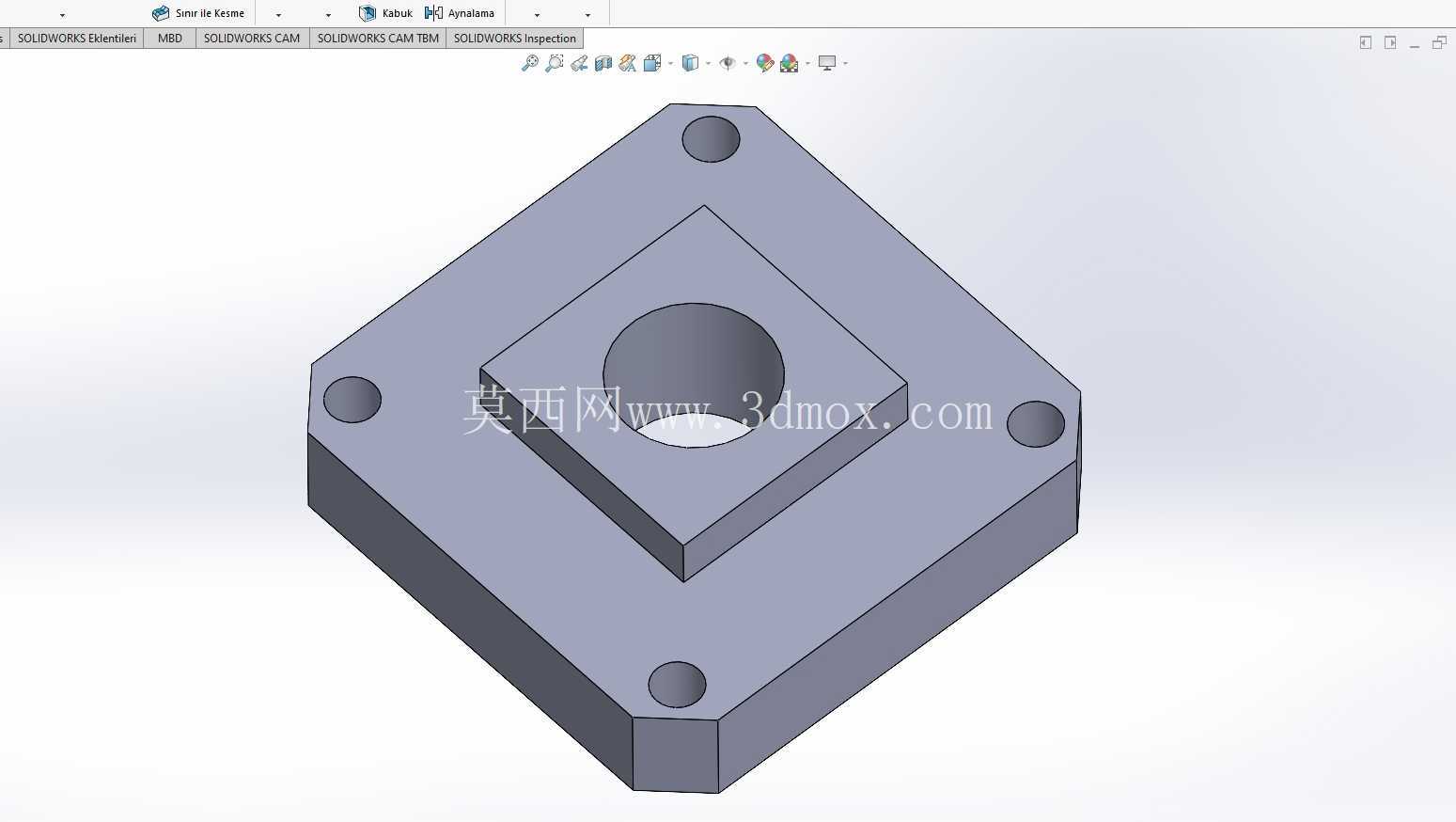

　　设计阶段首先考虑的是安装基准的统一性，四个角的沉头安装孔采用对称分布设计，孔位公差控制在±0.02mm范围内，安装时可直接通过内六角螺栓与模架面板锁紧，无需额外调整定位，适配行业通用的200mm标准模架安装边界，四个安装孔的中心距严格匹配标准模架的螺纹孔排布，可直接跨型号复用，减少模架定制成本。外形上采用方形切边的整体结构，相比圆形模座，方形结构在合模时可提供更大的基准靠面，侧面可直接安装行程开关、冷却管路接头等附属配件，无需额外焊接安装支架，压缩模具整体的占用空间。在压铸及重力铸造生产环节，这类方形基座结构属于模具核心成型单元的承载构件，主要适配小型有色金属铸件的批量生产场景，常见于3C电子小型结构件、气动元件阀块毛坯、汽车传感器安装座这类对成型尺寸一致性要求较高的铸件生产工序中。从实际使用场景来看，该构件直接安装在压铸机动模或者定模的安装板面上，上方嵌套的方形凸台直接对应铸件的型腔成型区域，中间的贯通孔既是铸件中心孔的成型芯轴安装位，也可作为顶出机构的避让通道，减少模具组装时的结构干涉。

　　中间的方形凸台高度根据铸件的毛坯深度设定，凸台与下方基座的过渡处采用R2的圆角过渡，避免热处理时出现应力集中开裂的问题，同时凸台的四个侧面均做了0.5°的脱模斜度，开模时可减少与铸件毛坯的摩擦阻力，降低铸件表面拉伤的概率。中心的贯通孔采用台阶式设计，靠近成型面的一侧孔径与铸件中心孔尺寸一致，下方扩大的孔径用于安装型芯固定套，型芯磨损后可直接拆卸更换，无需整体报废基座构件，降低生产维护成本。四个角的沉头孔深度严格控制在螺栓头厚度以下0.2mm，锁紧后螺栓头不会突出基座表面，避免合模时与模架面板产生间隙导致的合模力偏移。

　　在冷却水路的排布预留上，基座内部可在不干涉安装孔和中心型腔的位置打通直径8mm的冷却通道，通道距离成型面的距离控制在15mm左右，既保证冷却效率，也避免距离过近导致成型面出现温度不均产生的铸件缩孔缺陷。实际组装时，该基座的下平面需要做平面度磨削处理，平面度公差控制在0.01mm以内，保证与模架面板贴合时无间隙，减少压铸时的铝液飞边问题。凸台的上表面作为型腔的贴合基准，表面粗糙度需要达到Ra0.8，与型腔镶件贴合时不会产生溢料间隙。

　　从安装边界来看，该构件整体外轮廓尺寸控制在120mm×120mm范围内，厚度方向总尺寸为40mm，适配160吨到280吨的小型压铸机安装空间，安装时不需要对模架做额外的铣削加工，可直接固定在标准模架的预留槽内。针对日常生产中的维护需求，基座的四个侧面均预留了起吊螺纹孔，模具拆装时可通过吊环平稳起吊，避免人工搬运时磕碰成型面。在结构强度校核阶段，基座材质选用预硬钢H13，调质硬度达到HRC42-46，可承受压铸时最大80MPa的充型压力，不会出现长期受压变形的问题，正常生产工况下使用寿命可达到10万模次以上。设计时特意将安装孔与中心型腔的壁厚控制在25mm以上，避免长期受交变温度影响出现开裂，同时边角处的圆角处理也减少了热处理时的应力残留，降低了模具使用过程中的开裂风险。
