汽车冲压线用轴支撑鞍座结构设计

在汽车覆盖件冲压生产线的工装配套结构里，这类轴支撑鞍座是辊轴类送料、导向机构的核心承载部件，日常工况下需要承接辊轴传递的板料进给冲击力、模具开合过程中的振动载荷，同时要保证轴系的回转同轴度，避免板料送进过程中出现偏斜、卡滞，直接影响冲压件的成型精度与生产线连续运行的稳定性。

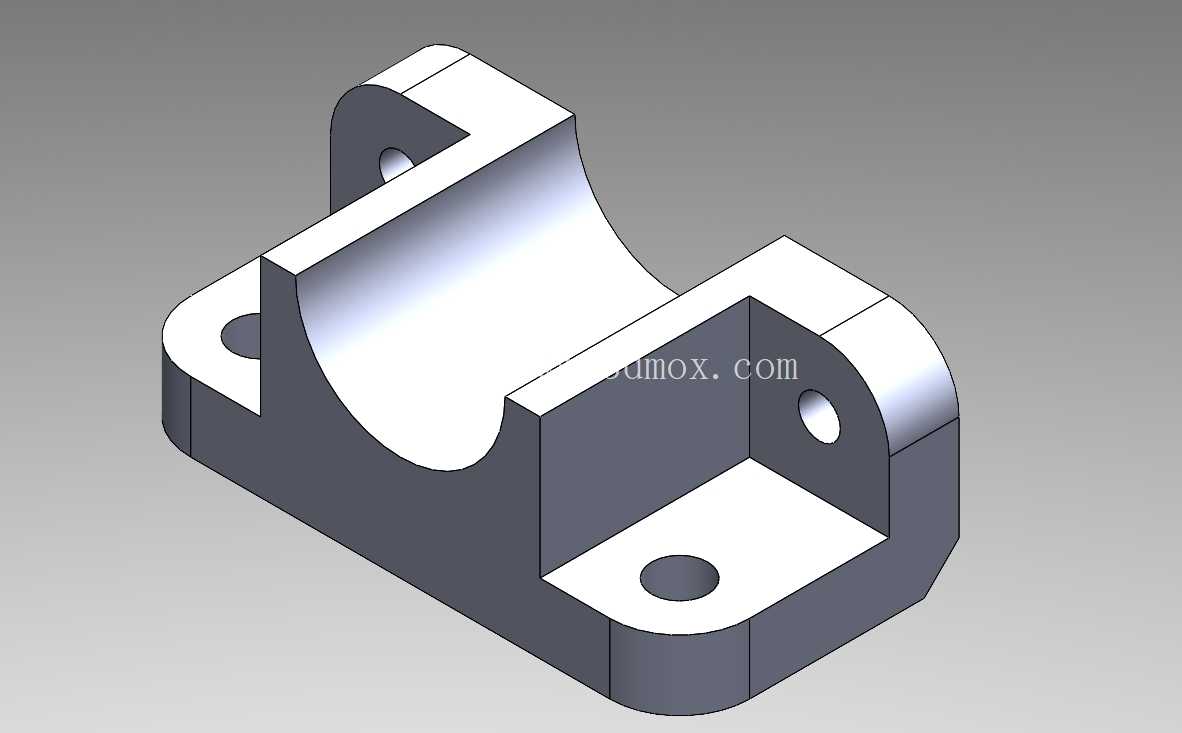

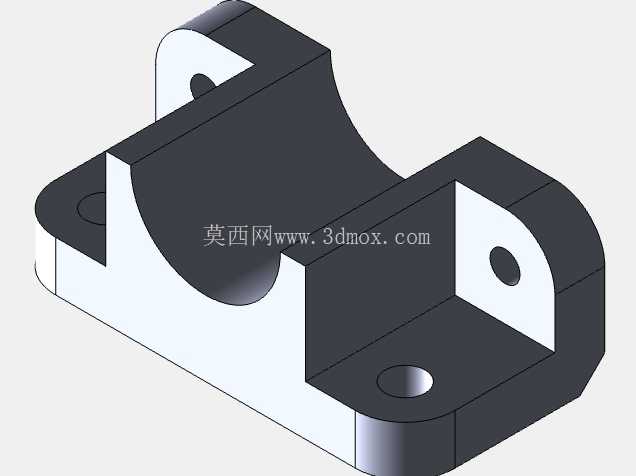

从结构功能来看，该鞍座采用下半圆弧承托的结构形式，圆弧面的曲率与配套支撑轴的外径完全匹配，接触区域的贴合面经过公差适配，既可以保证轴件安装后不会出现径向窜动，又能给轴的回转留出合理的配合间隙，避免运行过程中出现卡涩。底座部分采用L型围边结构，相比平板式支座大幅提升了整体的抗扭刚度，在承受偏载载荷时不会出现底座变形导致的轴系偏移。底座上分布的三个安装孔分别位于两个伸出耳板与底座平面位置，安装时可以通过螺栓直接固定在冲压模具的下模座或者送料机构的安装基面上，孔位的位置公差严格匹配安装基面的螺纹孔分布，不需要现场二次配钻即可完成装配，大幅缩短工装调试的周期。

设计过程中首先要明确的是安装边界约束：底座的底面为全加工基准面，平面度公差控制在0.02mm以内，保证安装后与基面完全贴合，不会出现装配应力；两侧的带孔耳板用于安装轴端的限位压块或者防脱结构，耳板上的通孔与圆弧承托面的同轴度公差控制在0.03mm，避免轴件安装后出现别劲的情况。承托圆弧的开口角度设置为120度，这个角度既可以保证轴件放入后不会自行脱出，又能方便日常维护时的轴件拆装，不需要完全拆卸周边的管线与相邻结构即可完成轴件的更换。

实际应用场景中，这类支撑鞍座除了用于汽车冲压模具的送料辊支撑，还可以适配直线运动机构的光轴支撑、管路系统的重型管道固定，不同场景下只需要调整圆弧面的直径与安装孔的孔距即可完成适配。结构设计时特意将承托部分的壁厚设置为均匀等厚，既可以满足铸造或者铣削加工的工艺要求，避免壁厚不均导致的加工变形，又能在保证结构强度的前提下尽可能降低零件自重，减少模具整体的负重。底座的围边高度经过载荷校核，在承受最大12kN的径向载荷时，围边的变形量小于0.01mm，完全满足冲压生产线高频次冲击工况下的刚度要求。

从安装适配性来看，该鞍座的整体外轮廓尺寸紧凑，不会占用过多的模具安装空间，相邻结构的避让间隙预留充足，安装时不会与周边的导柱、压料板、送料机械手的运动路径发生干涉。圆弧承托面的表面粗糙度要求达到Ra1.6，减少轴件回转过程中的摩擦磨损，延长轴套与轴件的使用寿命；安装孔的位置精度可以保证同一轴系两端的鞍座安装后同轴度误差小于0.05mm，避免轴件运行过程中出现额外的弯曲应力，降低轴件断裂的故障概率。

在结构细节处理上，所有的棱边都做了R2的圆角过渡，避免安装调试过程中出现锐边划伤操作人员的情况，同时也可以减少应力集中，提升零件的抗疲劳性能，在长期交变载荷作用下不会出现棱边开裂的问题。底座的空腔部分没有多余的加强筋结构，既可以减少加工过程中的材料去除量，降低加工成本，又能避免积屑、废料堆积在支座内部，方便生产线日常的清洁维护。
