分段式弯转通风导流管道结构设计

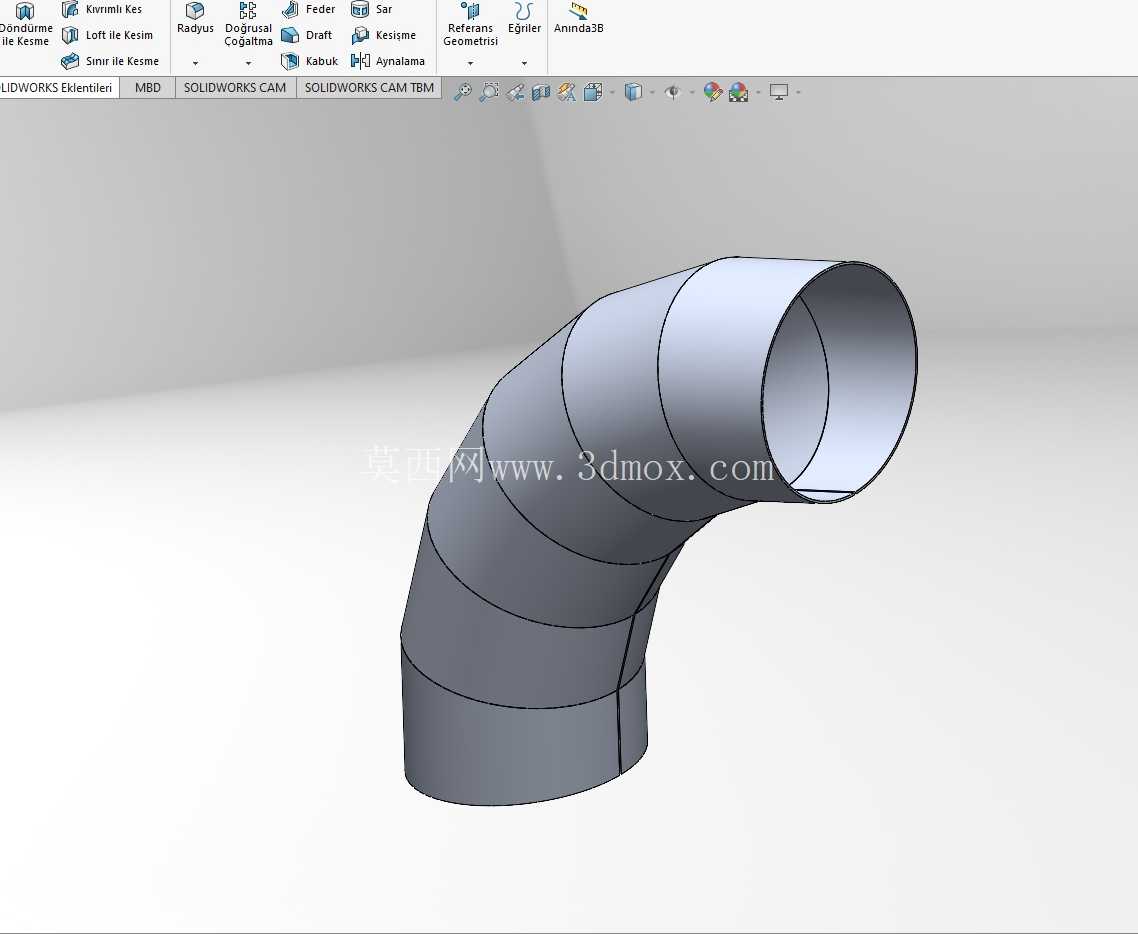

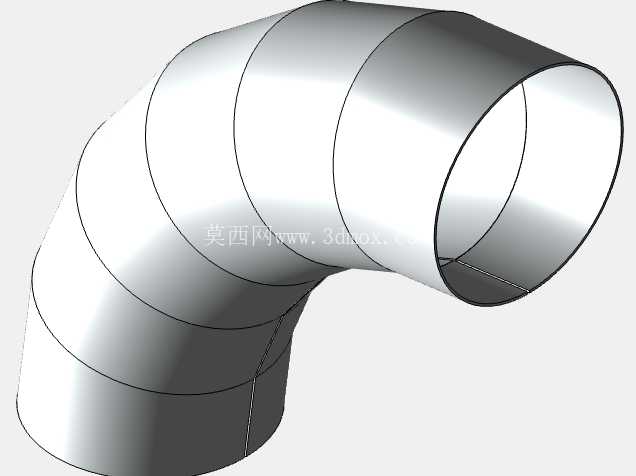

在汽车冲压生产线的废料输送、工位通风除尘以及焊装车间的烟气导流场景中，这类分段式弯转管道是管路系统里承担流向切换的核心构件，不同于一体铸造成型的弯管，这种多段拼接的结构更适配现场管路改造时的角度微调需求，不需要重新开模制作整段弯管，只需要调整相邻分段的相对转角，就能适配不同的安装空间走向。从结构设计逻辑来看，每一段管节都是等径圆柱筒结构，相邻管节的对接端面采用斜切处理，多段依次拼接后形成平滑的圆弧弯转通道，内壁没有突兀的台阶或凸起，能最大程度降低气流通过时的风阻，避免粉尘、碎屑在管路弯折处堆积堵塞。设计时首先要确定管路的通流直径，这个参数直接匹配前端风机的风量参数，要保证弯管段的通流截面积和前后直管路完全一致，避免通流截面突变造成的压损；其次要核算弯转的曲率半径，曲率半径过小会导致气流在弯管外侧形成涡流，增大管路振动和噪音，曲率半径过大则会占用过多安装空间，在汽车焊装车间这类设备排布密集的场景里，安装边界的余量非常有限，既要保证弯管两端的对接法兰能和前后直段管路精准对位，还要避开周边的焊枪走线、夹具安装座以及人员操作通道，所以分段式的结构刚好能在曲率半径和安装空间之间找到平衡点。每一段管节的板材下料都要经过冲压预成型，边缘预留焊接坡口，拼接时先用工装夹具固定相邻管节的同轴度，保证整个弯管的中心轴线是连续平滑的圆弧，焊接完成后还要对内壁焊缝进行打磨处理，消除焊瘤对气流的干扰。实际安装时，弯管的两端可以根据对接需求选择焊接法兰或者直接套接抱箍固定，因为是分段拼接结构，现场如果遇到管路对接存在微小角度偏差，不需要重新制作整段弯管，只需要在相邻管节的对接处微调角度，再做密封焊接即可，大幅降低现场安装的整改成本。在冲压生产线的废料抽吸系统里，这类弯管还要承受一定的负压，所以设计时要核算每段管节的板材厚度，避免负压作用下管节出现吸瘪变形，同时分段的接缝处要做满焊密封，防止漏气导致抽吸压力不足，影响废料的输送效率。不同于市面上常见的标准90度直角弯管，这种多段拼接的弯管可以根据实际管路走向调整弯转角度，不一定局限于90度，在汽车总装车间的通风管路排布里，经常会遇到需要避开厂房立柱、设备横梁的情况，这种可调角度的分段弯管就能灵活适配各种非标的管路走向，不需要定制特殊角度的一体弯管，能有效缩短管路安装的施工周期。从建模逻辑上来说，先绘制弯管的中心圆弧轨迹，再按照等弧长将轨迹拆分成若干段，每一段轨迹对应一个圆柱管节，管节的端面垂直于对应段轨迹的端点切线，这样拼接后就能自然形成平滑的弯转结构，建模时还要注意相邻管节的配合余量，预留出焊接的坡口间隙，避免实际加工时出现对接错位的问题。另外在管路的支吊架安装位置设计上，要在弯管的两端直段位置设置固定支架，弯管段本身因为是多段拼接，不适合作为承重受力点，避免长期运行中焊缝受力开裂，同时在弯管的外侧气流冲刷位置，可以根据输送介质的情况预留耐磨衬板的安装位置，如果是输送冲压废料这类硬质颗粒，耐磨衬板能大幅提升弯管的使用寿命，减少后期维护更换的频率。
